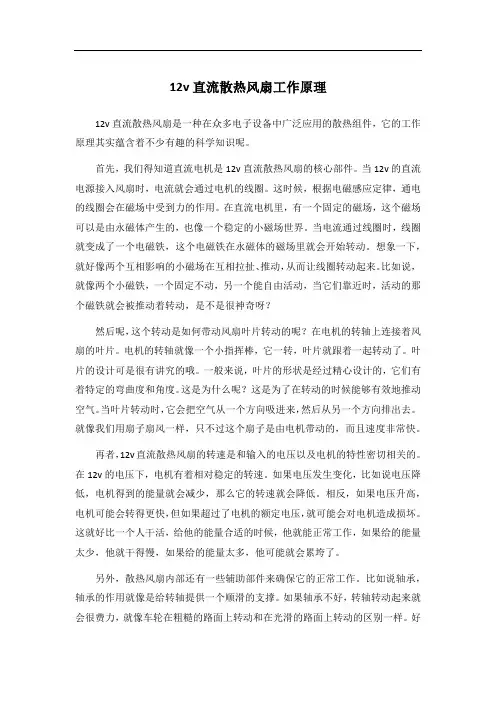

12v直流散热风扇工作原理12v直流散热风扇是一种在众多电子设备中广泛应用的散热组件，它的工作原理其实蕴含着不少有趣的科学知识呢。

首先，我们得知道直流电机是12v直流散热风扇的核心部件。

当12v的直流电源接入风扇时，电流就会通过电机的线圈。

这时候，根据电磁感应定律，通电的线圈会在磁场中受到力的作用。

在直流电机里，有一个固定的磁场，这个磁场可以是由永磁体产生的，也像一个稳定的小磁场世界。

当电流通过线圈时，线圈就变成了一个电磁铁，这个电磁铁在永磁体的磁场里就会开始转动。

想象一下，就好像两个互相影响的小磁场在互相拉扯、推动，从而让线圈转动起来。

比如说，就像两个小磁铁，一个固定不动，另一个能自由活动，当它们靠近时，活动的那个磁铁就会被推动着转动，是不是很神奇呀？然后呢，这个转动是如何带动风扇叶片转动的呢？在电机的转轴上连接着风扇的叶片。

电机的转轴就像一个小指挥棒，它一转，叶片就跟着一起转动了。

叶片的设计可是很有讲究的哦。

一般来说，叶片的形状是经过精心设计的，它们有着特定的弯曲度和角度。

这是为什么呢？这是为了在转动的时候能够有效地推动空气。

当叶片转动时，它会把空气从一个方向吸进来，然后从另一个方向排出去。

就像我们用扇子扇风一样，只不过这个扇子是由电机带动的，而且速度非常快。

再者，12v直流散热风扇的转速是和输入的电压以及电机的特性密切相关的。

在12v的电压下，电机有着相对稳定的转速。

如果电压发生变化，比如说电压降低，电机得到的能量就会减少，那么它的转速就会降低。

相反，如果电压升高，电机可能会转得更快，但如果超过了电机的额定电压，就可能会对电机造成损坏。

这就好比一个人干活，给他的能量合适的时候，他就能正常工作，如果给的能量太少，他就干得慢，如果给的能量太多，他可能就会累垮了。

另外，散热风扇内部还有一些辅助部件来确保它的正常工作。

比如说轴承，轴承的作用就像是给转轴提供一个顺滑的支撑。

如果轴承不好，转轴转动起来就会很费力，就像车轮在粗糙的路面上转动和在光滑的路面上转动的区别一样。

无刷直流电机驱动电路的实现方法文章标题：无刷直流电机驱动电路的实现方法导言:无刷直流电机具有高效、低噪声和长寿命等优点，广泛应用于工业自动化、电动车辆和家用电器等领域。

然而，为了实现无刷直流电机的高效运行，需要一个可靠而高效的驱动电路。

本文将介绍无刷直流电机驱动电路的实现方法，并探讨其中的关键技术和设计要点。

一、无刷直流电机驱动电路的基本原理无刷直流电机驱动电路是通过控制电机的相序和电流来实现电机的运转。

它主要由功率电子器件、控制电路和电源组成。

其中，功率电子器件用于控制电流的开关和调节，控制电路用于检测电机的位置和速度，并控制功率电子器件的工作。

电源则提供所需的电能。

二、无刷直流电机驱动电路的实现方法1. 直流电压源驱动法直流电压源驱动法是最简单、成本最低的无刷直流电机驱动方法之一。

它通过将电压源直接连接到电机的相，通过调节电压的极性和大小来控制电机的运转。

然而，由于缺乏对电机位置和速度的准确检测和控制，其控制性能较差，适用于一些简单的应用场景。

2. 舵机驱动法舵机驱动法通过使用传感器检测电机的位置和速度，并根据检测结果控制功率电子器件的工作，实现对电机的精确控制。

该方法通常包括位置传感器、速度传感器和控制模块。

然而，由于传感器的引入增加了系统的复杂性和成本，对传感器的精度和稳定性要求较高。

3. 无传感器驱动法无传感器驱动法是一种最为常用和成熟的无刷直流电机驱动方法。

它通过使用反电动势（Back EMF）来检测电机的位置和速度，并根据检测结果来控制功率电子器件的工作。

该方法不仅降低了系统的复杂性和成本，还提高了系统的可靠性和稳定性。

然而，由于反电动势的检测较为困难，需要一套复杂的算法和控制策略。

三、无刷直流电机驱动电路的关键技术1. 电子换向技术无刷直流电机的运转需要按照一定的相序来进行，电子换向技术是实现相序控制的关键。

它通过控制功率电子器件的工作来改变电流的方向和大小，从而实现电机的正常运转。

直流无刷风扇电路Last revision on 21 December 2020直流无刷风扇电路微型直流电机在家用电器中应用很广，尤其在计算机中广泛采用直流电机进行排风降温，这种新型的直流风扇采用无刷结构，克服了传统换向器式（有刷）电机易磨损、噪音大、寿命短等缺点。

据实物绘制的几种风扇电路，如附图所示。

其中图１为电源风扇电路；图２为显卡风扇电路；图３为ＣＰＵ风扇电路。

图１中Ｌ１、Ｌ２为风扇无刷电动机的电枢绕组。

ＩＣ为霍尔器件，其{1}脚为电源正端；{2}脚为电源负端；{3}脚为输出端；当其{3}脚输出高电平时，三极管ＴＲ１导通，Ｌ１被接通（同时ＴＲ１ｃ极呈低电平，ＴＲ２截止）；当ＩＣ{3}脚输出低电平时，ＴＲ１截止，其ｃ极呈高电平，ＴＲ２导通，Ｌ２被接通。

如此循环不已，Ｌ１、Ｌ２轮流通电形成旋转磁场而使无刷电机旋转，带动风扇工作。

图２、图３电路的工作原理与上述相同。

由于ＣＰＵ等工作温度高，风扇工作环境温度高，最常见的故障现象为润滑油干涸，出现很大的噪音，也影响风扇工作。

这可揭开风扇有标签的一面，加几滴润滑油即可；另一种故障现象为晶体管损坏，可揭开标签，去掉内卡圈，拆开后更换相同的晶体管即可。

电脑及电子设备冷却风机用的大多是直流无刷电机，现解剖一个通过实物讲一下工作原理。

下面是解剖照片。

以上是实物解剖。

根据实物测绘电路原理图如下：直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极对数(P)影响：N=120f / P。

在转子极对数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。

直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速反馈至控制中心反复校正，以期达到接近直流电机特性的方式。

也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速。

直流无刷电机为了能转动，必须使定子线圈的磁场和转子永久磁体的磁场之间始终存在一定的角度。

12v直流风扇电机原理12V直流风扇电机原理引言：直流风扇电机是一种常见的电动机，广泛应用于家用电器、电子设备和工业领域等各个领域。

本文将介绍12V直流风扇电机的原理及其工作过程。

一、电机结构12V直流风扇电机通常由电机主体、电刷、转子、定子以及外壳等部分组成。

电机主体是整个电机的核心部分，其中装有电刷和转子。

电刷用于接通电流，产生磁场，而转子则是电机的旋转部分。

定子则是不动的部分，由线圈和磁铁组成，通过与电刷和转子的互动产生转矩。

二、工作原理12V直流风扇电机采用电磁感应原理工作。

当电源连接到电机时，电流通过电刷进入线圈，产生磁场。

这个磁场与磁铁产生相互作用，使得转子开始旋转。

同时，定子线圈的极性会随着转子的旋转而不断改变，从而保持电机的连续运转。

三、电刷的作用电刷是12V直流风扇电机中的重要组成部分，起到接通电流的作用。

电刷通常由碳材料制成，具有良好的导电性能和耐磨性。

当电刷与转子接触时，电流通过电刷进入线圈，产生磁场。

同时，电刷的排放也会带走电机中产生的热量，保持电机的正常工作温度。

四、转子的作用转子是12V直流风扇电机中的旋转部分，由永磁体和转轴组成。

当电流通过线圈时，产生的磁场与转子上的磁铁相互作用，使得转子开始旋转。

转子的旋转带动叶片或风扇叶片一起旋转，产生气流，从而实现风扇的功能。

五、定子的作用定子是12V直流风扇电机中的不动部分，由线圈和磁铁组成。

定子的线圈通常由铜导线绕制而成，通过与转子的互动产生转矩。

当电流通过线圈时，产生的磁场与转子上的磁铁相互作用，使得转子开始旋转。

定子的设计和线圈的布局会影响电机的效率和性能。

六、外壳的作用外壳是12V直流风扇电机中的保护部分，通常由塑料或金属制成。

外壳的主要作用是保护电机内部零部件免受外界环境的影响，同时也起到固定和支撑的作用。

外壳的设计还会影响电机的散热效果和噪音产生。

七、应用领域12V直流风扇电机广泛应用于各个领域。

在家用电器中，它被用作冰箱、空调、电风扇等的散热装置。

无刷直流电机的工作电路一、背景介绍直流电机是一种常见的驱动设备，它们在许多领域中都得到广泛应用。

其中，无刷直流电机（Brushless DC Motor）由于其优良的性能特点，成为了当今市场上使用最广泛的一种直流电机。

本文将深入探讨无刷直流电机的工作原理和电路设计。

二、无刷直流电机的原理无刷直流电机与传统的有刷直流电机相比，最大的不同在于无刷直流电机的转子不使用刷片和碳刷，而是采用永磁体结构。

无刷直流电机的转子上固定着永磁体，转子和定子之间的磁场交替作用，使得电机可以顺利运行。

三、无刷直流电机的工作电路3.1 电源部分无刷直流电机的工作电路包含了电源部分和驱动部分。

电源部分主要由直流电源和电源开关构成。

直流电源提供了电机所需的稳定直流电压，而电源开关则用于控制电流的通断，从而实现对电机的控制。

3.2 驱动部分驱动部分是无刷直流电机工作电路的核心部分，它包括了电机驱动器和控制器。

电机驱动器主要负责将来自电源的电能转化为电机所需的机械能，并将其传递给电机。

而控制器则负责对电机的速度、转向等进行控制，从而实现对电机的精确控制。

四、无刷直流电机工作电路的设计在设计无刷直流电机的工作电路时，需要考虑的主要因素有电压、电流、转速等。

以下将分别介绍这些因素的设计要点。

4.1 电压设计无刷直流电机的工作电压一般为直流电压，电压的选择应结合电机的额定电压和工作环境等因素进行。

一般而言，工作电压的选择应使电机能够达到额定转速，并保证其稳定运行。

4.2 电流设计电流设计是无刷直流电机工作电路设计中需要重点考虑的因素之一。

电机的工作电流应能够满足电机的负载要求，并在额定电流的范围内工作，以保证电机的正常运行。

4.3 转速设计转速是无刷直流电机设计中的重要指标之一。

转速的选择应根据电机的使用环境和要求进行，以确保电机能够满足工作要求。

同时，转速的设计也需要考虑电机驱动器和控制器的能力，保证其能够提供足够的扭矩和控制精度。

直流无刷风扇电路工作原理
直流无刷风扇电路工作原理：
直流无刷风扇电路由电源、电机、控制器和传感器组成。

工作原理如下：
1. 电源：提供直流电源电压，一般为3.3V、5V或12V。

2. 电机：无刷直流电机由一组固定的磁铁和一组线圈组成。

当通过电流通过线圈时，会在线圈周围建立一个磁场，与磁铁的磁场相互作用，产生转矩，使电机运动。

3. 控制器：控制器是整个电路的核心，负责控制电机转速。

控制器内部有一个由晶体管组成的交流换向器，它通过不断地改变电流流经的线圈，使电机的磁场方向与磁铁的方向保持一致，从而保持电机旋转。

4. 传感器：传感器检测电机的转子位置，并将该信息反馈给控制器。

常用的传感器有霍尔元件或光电传感器。

根据传感器的信号，控制器可以准确地控制换向器的操作，使电机始终保持稳定转速。

总结：直流无刷风扇电路通过控制器和传感器实现了对电机的精确控制，使其顺畅运行。

这种设计相较于传统的有刷直流电机，具有高效、低噪音、无电刷磨损等优点，并广泛应用于各种风扇、散热器、风冷电器等设备中。

散热风扇12V直流无刷电机驱动电路作者：佚名文章来源：本站原创点击数342 更新时间：2009-11-3 9:08:03 文章录入：随影清风责任编辑：随影清风电脑机箱内少不了大小几个散热风扇，电源盒里一个散热风扇、CPU一个散热风扇、显卡一个散热风扇，机箱上一般也有散热风扇。

下面给出两款12V散热风扇无刷电机驱动电路电源、机箱散热风扇电机驱动电路（两引线，无检测端口）CPU散热风扇电机驱动电路（三引线，带检测端口）风冷散热器的工作噪音主要有三个来源：轴承的摩擦与振动、扇叶的振动、风噪。

1.轴承的摩擦与振动：不但产生噪音，而且影响性能，缩短器件寿命，降低能源利用效率，是产品设计中尽量解决的关键技术问题。

2.扇叶的振动：一般采用塑料制作的风扇扇叶具有一定的韧性，可以承受一定程度的物理形变，同样也会在推动空气过程中因受力发生振动，但幅度一般较小。

另一种较为严重的振动则是由于扇叶质量分布不均，质心与旋转轴心存在偏心距所致。

当扇叶面积（质量）或偏心距较大的情况下，可能会带动风扇甚至散热器整体发生振动，进而波及整个机箱。

如果发生此类现象，则应怀疑风扇品质与工作状态。

3.风噪：流动的空气之间互相冲扰，与周围物体发生摩擦，叶片对气流的分离作用，周期性送风的脉动力等，都会产生噪音。

空气流速越快，湍流越多，往往风噪也越大，而且会随着风速的提高呈加速度增大。

普通的轴流风扇会在扇叶与外框间的空隙处产生反激气流，产生较大风噪的同时，更会对风量造成不利影响，也正因此出现了折缘、侧进风等改良设计。

噪音的主要影响就体现在使用者的身心健康与安全之上，而与噪音相伴的振动则可能导致芯片磨损、接口松动、盘片划伤等危及使用的现象。

选择风扇时，应当关注风扇的工作噪音，要求自然是越小越好。

但厂家在产品参数中所提供的噪音数据，往往与实际使用中的效果存在一定差距，不可直接以之为准，这主要是由于工业标准测试方法与实际使用环境存在差别所致。

1.首先，日常生活中的背景噪音远高于静音室中15dBA的背景噪音。

汽车散热器风扇电动机控制电路故障查找现代的微型客车（俗称面包车）和轿车散热器的散热，普遍采甲电动机驱动式风扇抽风散热。

车辆刚起动时，由于温度较低，散热器风扇不转，发动扒快速升温，当温度达到一定的时候散热器风扇自动转动。

散热器风扇开始工作的温度由车型而定。

散热器风扇的电动机为直流电动机，有单速和双速两种。

微型客车多使用单速电动机，轿车多使用双速电动机。

1、夏利轿车散热器风扇电动机电路装用化油器式发动机夏利轿车的散热器风扇电动机控制电路原理图如图1所示。

发动机刚发动时，风扇电动机不转，当发动机的水温达到85℃左右，温度控制开关接通，风扇继电器线圈的电路接通，风扇继电器工作，其触点吸合后向散热器风扇电动机供电，散热器风扇电动机开始转动；当发动机的水温下降到一定温度后，温度控制开关断开，风扇继电器触点断开，散热器风扇电动机因断电而停止转动。

反复如此，使发动机的水温一直保持在一定的范围内。

当出现水温较高而散热器风扇电动机不转的故障时，应先检测风扇继电器的供电状况。

用一试灯，一端搭铁，另一端分别触接继电器座的插孔，从图l 中可以看出，在接通点火开关后，风扇继电器座2个插孔应有电。

如果无电，检查熔断丝和相关线路；如果有电，用一导线短接继电器的电源线擂孔和向散热器风扇电动机供电线的插孔。

此时如果电动机转，插好继电器，用一导线一端搭铁，另一端接继电器上温度控制开关的接线，如果散热器风扇电动机转，在温度控制开关处把开关线直接搭铁。

如果散热器风扇电动机转，则是温度控制开关有问题；如果散热器风扇电动机不转，则是继电器到温度控制开关间线路断路。

当在继电器处把温度控制开关的接线搭铁后，如果散热器风扇电动机不转，则是风扇继电器有问题；如果在短接继电器的电源线插孔和向风扇电动机供电线的插孔时散热器风扇电动机不转，取下电动机处的插头，用一试灯分别接电动机接线的2个插头，如果试灯亮，则是电动机有问题；如果试灯不亮，检查继电器到电动机间线路和搭铁线。

12v无刷直流风扇原理12V无刷直流风扇原理一、引言无刷直流风扇是一种常见的电子设备，广泛应用于计算机、电子产品和汽车等领域。

本文将介绍12V无刷直流风扇的工作原理，包括无刷直流电机的构造、电机控制电路和工作过程等内容。

二、无刷直流电机的构造无刷直流电机是由转子和定子组成的。

转子上有多个磁极，定子上则有多个线圈。

当电流通过定子线圈时，产生的磁场与转子磁极相互作用，使转子转动。

无刷直流电机不同于传统的有刷直流电机，它通过电子控制器控制电流的方向和大小，从而实现电机的转动。

三、电机控制电路12V无刷直流风扇的电机控制电路主要包括电子控制器和功率电路。

电子控制器负责监测电机的状态和控制电流的方向和大小，而功率电路则负责提供电流给电机。

电子控制器通常由微控制器和驱动电路组成，微控制器负责接收传感器信号和计算控制电流的参数，驱动电路则将计算得到的控制信号转换成适合电机驱动的信号。

四、无刷直流电机的工作过程1. 传感器信号检测：传感器通常安装在电机上，用于检测电机的转子位置和速度。

传感器会产生与转子位置和速度相关的信号，供微控制器使用。

2. 微控制器计算：微控制器接收传感器信号后，根据预设的控制算法计算电机控制参数，包括电流的大小和方向等。

3. 驱动电路控制：驱动电路接收微控制器计算得到的控制信号后，将其转换成适合电机驱动的信号。

这些信号会通过功率电路传输给电机。

4. 电机驱动：功率电路将控制信号转换成电流，供电给电机。

根据控制信号的大小和方向，电机会产生相应的磁场，使转子转动。

5. 循环工作：以上步骤会不断循环，使得电机持续转动，从而产生风扇的风力。

五、总结12V无刷直流风扇是一种应用广泛的电子设备，其工作原理基于无刷直流电机的构造和电机控制电路。

通过传感器信号检测、微控制器计算、驱动电路控制和电机驱动等步骤，实现电机持续转动，从而产生风力。

无刷直流风扇的工作过程稳定可靠，功耗较低，具有较长的使用寿命。

在计算机、电子产品和汽车等领域起到了重要的作用。

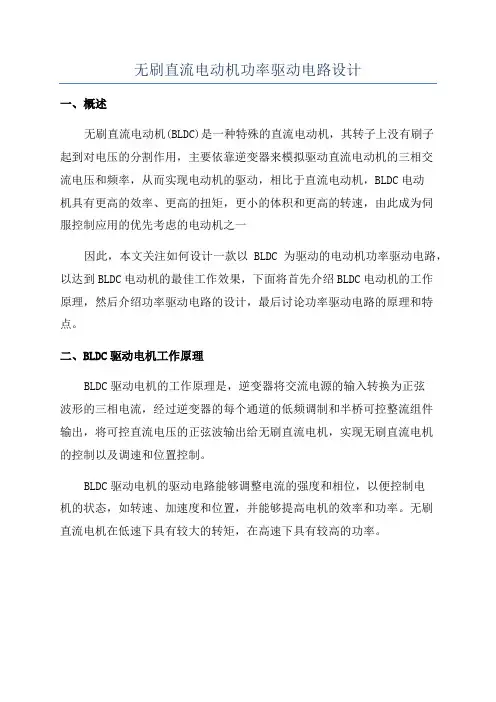

无刷直流电动机功率驱动电路设计
一、概述
无刷直流电动机(BLDC)是一种特殊的直流电动机，其转子上没有刷子
起到对电压的分割作用，主要依靠逆变器来模拟驱动直流电动机的三相交
流电压和频率，从而实现电动机的驱动，相比于直流电动机，BLDC电动
机具有更高的效率、更高的扭矩，更小的体积和更高的转速，由此成为伺
服控制应用的优先考虑的电动机之一
因此，本文关注如何设计一款以BLDC为驱动的电动机功率驱动电路，以达到BLDC电动机的最佳工作效果，下面将首先介绍BLDC电动机的工作
原理，然后介绍功率驱动电路的设计，最后讨论功率驱动电路的原理和特点。

二、BLDC驱动电机工作原理
BLDC驱动电机的工作原理是，逆变器将交流电源的输入转换为正弦
波形的三相电流，经过逆变器的每个通道的低频调制和半桥可控整流组件
输出，将可控直流电压的正弦波输出给无刷直流电机，实现无刷直流电机
的控制以及调速和位置控制。

BLDC驱动电机的驱动电路能够调整电流的强度和相位，以便控制电
机的状态，如转速、加速度和位置，并能够提高电机的效率和功率。

无刷
直流电机在低速下具有较大的转矩，在高速下具有较高的功率。
