标准型电磁流量计FEM1000系列---一体式FEM1000电磁流量计测量原理基于法拉第电磁感应定律：导电液体在磁场中切割磁力线运动时，导体中产生感应电势，测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体流动感应出一个与平均流速成正比的电压，其感应电压信号通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，实现流体瞬时流量、积累流量的显示及流量数据与控制系统之间的通讯。
原理●无阻流部件，因此无压力损失●测量范围广：DN10…DN2000适用于测量各种酸碱盐及泥浆矿浆纸浆等介质特点●适用于测量各种酸、碱、盐及泥浆、矿浆、纸浆等介质●数字LCD 显示瞬时量和累积量●耐温范围广：-20℃…180℃●具有高可靠性. 输出可直接用于PLC●全数字量的处理，抗干扰能力强，测量可靠，精度高●测量管内无可动部件，传感器的使用寿命长●适用于导电介质的测量应用介质●主要应用场合如下：测量导电性的液体介质，要求电导率应大于5μs/cm（自来水，原水的电导率约100…5005μs/cm），可以用来测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，但介质中不能含有较多的铁磁性物质和大量的气泡，主要应用行业有石化、电力、冶金、纺织、食品、制药、造纸等行业及市政环保、水利等领域。
结构原理图电磁流量计特点优势详解●被测液体电导率最低可达5μs/cm ，配合各种衬里材料，可适用于测量各种酸、碱、盐溶液及泥浆、矿浆、纸浆等介质的流量，精确度较高，通常为±0.5%，±0.2%●测量管内无可动部件，便于维护管理，所以传感器的使用寿命长：无阻流部件，因此无压力损失●电磁流量计是一种测量体积流量的仪表,测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关…●由于感应电压信号在整个充满磁场的空间中形成的，是管道截面上的平均值，因此传感器所需的直管段较短，为前5D 后3D ●传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损，保证长期的使用●双向测量系统，可测正向流量，反向流量●高清晰度背光LCD 显示，全中文菜单操作，使用方便，操作简单易学易懂●转换器性能可靠、精度高、功耗低，零点稳定、参数设定方便、LCD 显示，可以显示累积流量、流速、流量百分比等参数●采用16位嵌入式微处理器，运算速度快，精度高，可编程频率低频矩形波励磁，提高了流测量的稳定性，功耗低●具有RS485、RS232、Hart 和Modbus 等数字通讯信号输出安装图单，易学易懂●全数字量的处理，抗干扰能力强，测量可靠，精度高，流量测量范围可达150:1●超低EMI 开关电源，使用电源电压变化范围大，抗EMC 好●电磁流量计不能用于测量气体、蒸汽以及含有大量气体的液体电磁流量计特点…局限性详解●电磁流量计目前还不能用来测量电导率很低的液体介质，被测液体介质的电导率不能低于5μs/cm ，相当于蒸馏水的电导率。
金湖立创自控设备有限公司电磁流量计使用说明书电磁流量计描述电磁流量计适用于测量几乎所有电传导液体，以及泥、浆糊和泥浆的流量测量。
前提是被测介质至少要有某个最小电导率。
温度、压力、粘度和密度对测量结果没有影响。
只要选择适当的管道衬里材料与电极材料，也可以用来测量腐蚀性介质。
介质中的固体颗粒不会影响测量结果。
流量传感器与智能转换器整体地或者分离地组成一个完整的流量计。
应用电磁流量计主要应用在以下领域：●清水、污水●电力生产和分配●化工和工业制药●食品工业特点流量的测量是应用电磁原理在水的密闭回路中完成的，与超声波式相比，精度更高。
重要属性如下：●无活动部件，不存在磨损●流程的测量范围是1：100●无澄清段或流量加强装置●应用于测量各种导电液体的流速●测量结果不受温度、压力、粘度和密度等物理特性影响●强耐腐蚀，耐磨损能力●可测量正向/反向流量●大液晶屏，人性化操作介面，使用简单●持久EEPROM，用于掉电时保存配置参数与测量资料●支持MODBUS/HART通信协议●宽工作电压范围●自我诊断工作原理电磁式流量计的流量测量原理基于法拉第电磁感应定律：当导电液体流过围在磁场中的测量管时，在与流向和磁场二者相垂直的方向就会产生与平均流速成正比的感应电动势。
流量计由传感器和转换器二部分组成。
转换器传输励磁电流到传感器内部的线圈，从而在传感器测量管内产生磁场，然后流过测量管的导电液体因切割磁力线而产生感应电动势，而固定在测量管管壁二侧的电极接收并通过信号电缆将该感应电动势传输给转换器，转换器将信号进行滤波、放大、运算、变换后，得出被测介质的流量值。
最后，转换器输出与流量测量值成正比的标准电流信号或频率信号。
技术规格显示多达8位元液晶显示，实时时钟显示各种流量资料，可选m3或L显示单位结构嵌入式类型设计，一体或分体式类型测量介质液体或固液二相流体，电导率>0.5μs/cm2测量范围0.05m/s～12m/s测量精度在0.1m/s～10m/s范围之间精度为0.5%口径（mm）6mm~2000 mm公称压力PN6，PN10，PN16，PN25,PN40，PN63，PN100，PN160，PN250,PN420等可选输出信号4~20mA或频率通信RS485，支持MODBUS通信协议（非标配）、支持HART通信协议（可选）连接口径DN6~DN2000为法兰连接连接标准适用于各种管道法兰标准（例如：BS EN1092-1）产品标准精度要求符合EN1434-1：2003标准CE认证根据LVD 2006/95/EC，及EMC 2004/108/ECEN 61326-1：2006辐射标准(申明符合BS EN50081-1)EN 61326-1：2006抗干扰性标准(申明符合BS EN50082-1)EN 61010-1：2001，安全–第一部份：一般要求防护等级一体式时为IP65，分体式时为IP67或IP68（可选）供电电源AC86～220V或者DC24V（可选）环境温度5~55℃环境湿度<85 % r.h (非冷凝)电磁式流量传感器传感器的外壳是碳钢焊接的，只有电极和衬里与介质接触。

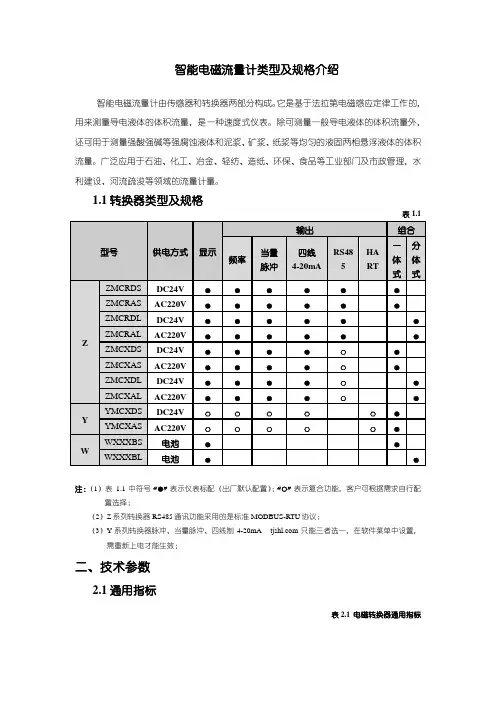

智能电磁流量计类型及规格介绍
智能电磁流量计由传感器和转换器两部分构成。
它是基于法拉第电磁感应定律工作的，用来测量导电液体的体积流量，是一种速度式仪表。
除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
1.1转换器类型及规格
表1.1
注：（1）表1.1中符号“●”表示仪表标配（出厂默认配置）；“○”表示复合功能，客户可根据需求自行配置选择；
（2）Z系列转换器RS485通讯功能采用的是标准MODBUS-RTU协议；
（3）Y系列转换器脉冲、当量脉冲、四线制4-20mA 只能三者选一，在软件菜单中设置，需重新上电才能生效；
二、技术参数
2.1通用指标
表2.1 电磁转换器通用指标
2.2电气指标
2.2.1 Z系列流量转换器
LDG-511B型 LDG-211型
Z系列（一体式） Z系列（分体式）
表2.2.1
2.2.2 W系列智能电磁流量计流量转换器
W系列（一体式）W系列（分体式）
表2.2.2
电池工作时间说明：
电池工作时间---传感器口径对应表（1/15HZ）励磁频率
电池工作时间---传感器口径对应表（1/30HZ）励磁频率
*该口径的电磁水表转换器需特殊定制。
根据电池的特性，电池的有效工作时间同温度有关，如下图所示，温度从15℃~55℃变化时将减少17%的电量。
2.2.3 Y系列流量转换器
表2.2.3。
