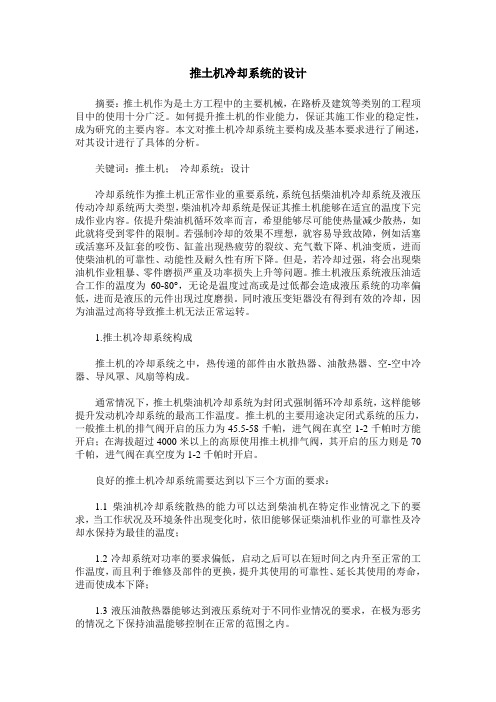

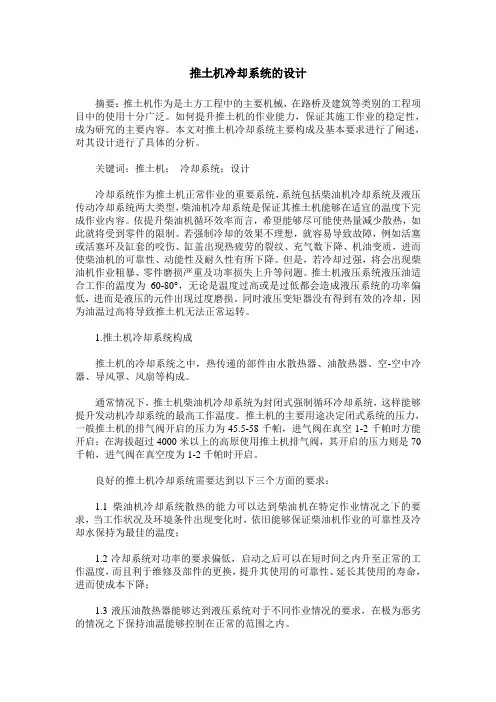

推土机冷却系统的设计摘要：推土机作为是土方工程中的主要机械，在路桥及建筑等类别的工程项目中的使用十分广泛。
如何提升推土机的作业能力，保证其施工作业的稳定性，成为研究的主要内容。
本文对推土机冷却系统主要构成及基本要求进行了阐述，对其设计进行了具体的分析。
关键词：推土机；冷却系统；设计冷却系统作为推土机正常作业的重要系统，系统包括柴油机冷却系统及液压传动冷却系统两大类型，柴油机冷却系统是保证其推土机能够在适宜的温度下完成作业内容。
依提升柴油机循环效率而言，希望能够尽可能使热量减少散热，如此就将受到零件的限制。
若强制冷却的效果不理想，就容易导致故障，例如活塞或活塞环及缸套的咬伤、缸盖出现热疲劳的裂纹、充气数下降、机油变质，进而使柴油机的可靠性、动能性及耐久性有所下降。
但是，若冷却过强，将会出现柴油机作业粗暴、零件磨损严重及功率损失上升等问题。
推土机液压系统液压油适合工作的温度为60-80°，无论是温度过高或是过低都会造成液压系统的功率偏低，进而是液压的元件出现过度磨损。
同时液压变矩器没有得到有效的冷却，因为油温过高将导致推土机无法正常运转。
1.推土机冷却系统构成推土机的冷却系统之中，热传递的部件由水散热器、油散热器、空-空中冷器、导风罩、风扇等构成。
通常情况下，推土机柴油机冷却系统为封闭式强制循环冷却系统，这样能够提升发动机冷却系统的最高工作温度。
推土机的主要用途决定闭式系统的压力，一般推土机的排气阀开启的压力为45.5-58千帕，进气阀在真空1-2千帕时方能开启；在海拔超过4000米以上的高原使用推土机排气阀，其开启的压力则是70千帕，进气阀在真空度为1-2千帕时开启。
良好的推土机冷却系统需要达到以下三个方面的要求：1.1柴油机冷却系统散热的能力可以达到柴油机在特定作业情况之下的要求，当工作状况及环境条件出现变化时，依旧能够保证柴油机作业的可靠性及冷却水保持为最佳的温度；1.2冷却系统对功率的要求偏低，启动之后可以在短时间之内升至正常的工作温度，而且利于维修及部件的更换，提升其使用的可靠性、延长其使用的寿命，进而使成本下降；1.3液压油散热器能够达到液压系统对于不同作业情况的要求，在极为恶劣的情况之下保持油温能够控制在正常的范围之内。

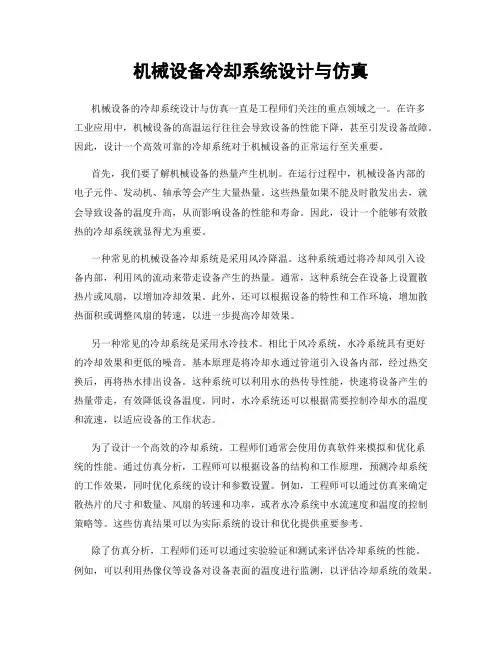

机械设备冷却系统设计与仿真机械设备的冷却系统设计与仿真一直是工程师们关注的重点领域之一。
在许多工业应用中，机械设备的高温运行往往会导致设备的性能下降，甚至引发设备故障。
因此，设计一个高效可靠的冷却系统对于机械设备的正常运行至关重要。
首先，我们要了解机械设备的热量产生机制。
在运行过程中，机械设备内部的电子元件、发动机、轴承等会产生大量热量。
这些热量如果不能及时散发出去，就会导致设备的温度升高，从而影响设备的性能和寿命。
因此，设计一个能够有效散热的冷却系统就显得尤为重要。
一种常见的机械设备冷却系统是采用风冷降温。
这种系统通过将冷却风引入设备内部，利用风的流动来带走设备产生的热量。
通常，这种系统会在设备上设置散热片或风扇，以增加冷却效果。
此外，还可以根据设备的特性和工作环境，增加散热面积或调整风扇的转速，以进一步提高冷却效果。
另一种常见的冷却系统是采用水冷技术。
相比于风冷系统，水冷系统具有更好的冷却效果和更低的噪音。
基本原理是将冷却水通过管道引入设备内部，经过热交换后，再将热水排出设备。
这种系统可以利用水的热传导性能，快速将设备产生的热量带走，有效降低设备温度。
同时，水冷系统还可以根据需要控制冷却水的温度和流速，以适应设备的工作状态。
为了设计一个高效的冷却系统，工程师们通常会使用仿真软件来模拟和优化系统的性能。
通过仿真分析，工程师可以根据设备的结构和工作原理，预测冷却系统的工作效果，同时优化系统的设计和参数设置。
例如，工程师可以通过仿真来确定散热片的尺寸和数量、风扇的转速和功率，或者水冷系统中水流速度和温度的控制策略等。
这些仿真结果可以为实际系统的设计和优化提供重要参考。
除了仿真分析，工程师们还可以通过实验验证和测试来评估冷却系统的性能。
例如，可以利用热像仪等设备对设备表面的温度进行监测，以评估冷却系统的效果。
同时，还可以通过测试不同工况下设备的温度变化、噪音和震动等指标，来验证和优化冷却系统的设计。
机械工程中的冷却系统设计与分析冷却系统是机械工程中不可或缺的一部分，它被广泛应用于汽车、航空航天、能源生产和工业设备等领域。
冷却系统的设计和分析对于机械设备的性能和寿命至关重要。
在本文中，我们将探讨冷却系统的设计原理、分析方法和实际应用。
一、冷却系统的基本原理冷却系统的基本原理是通过向机械设备输送冷却剂，将设备上产生的热量带走，并通过换热器或冷却塔等设备将热量散发到周围环境中。
冷却系统通常由冷却剂、泵、冷却器、控制装置和传感器等组成。
冷却剂的选择在冷却系统的设计中起着重要的作用。
常用的冷却剂包括水、冷冻剂和液氮等。
水是最常见的冷却剂，其具有高热传导性和稳定性。
冷冻剂在一些特殊应用中使用，能够在低温下提供更高的冷却效果。
液氮是一种极低温的冷却剂，适用于一些需要极低温度的应用。
泵用于将冷却剂从储存器输送到冷却设备中。
泵的选择要考虑到流量和压力的要求。
冷却器是冷却系统中的关键组件，其目的是将冷却剂的温度降低。
常见的冷却器包括散热器、冷却塔和热交换器等。
控制装置和传感器用于监测和控制冷却系统的运行状态，确保冷却效果的稳定性和安全性。
二、冷却系统的分析方法在冷却系统的设计和分析中，我们通常需要考虑以下几个因素：1. 热负荷分析热负荷分析是冷却系统设计的第一步。
通过分析机械设备产生的热量和热负荷的分布情况，可以确定冷却系统所需的冷却能力。
热负荷分析通常涉及热传导、对流和辐射等传热机制的计算。
2. 流场分析流场分析是冷却系统设计的关键部分，它涉及流体力学和传热学的知识。
通过建立数值模型，可以分析冷却剂在冷却系统中的流动情况和温度分布。
这有助于优化冷却系统的设计和提高冷却效率。
3. 材料热力学分析材料的热力学特性对冷却系统的性能和寿命有着重要的影响。
在冷却系统的设计中，需要分析材料的热膨胀、热导率和热稳定性等热力学特性，以确保设计的可靠性和安全性。
4. 能量耗散分析冷却系统的能量消耗与系统的运行效率和成本密切相关。

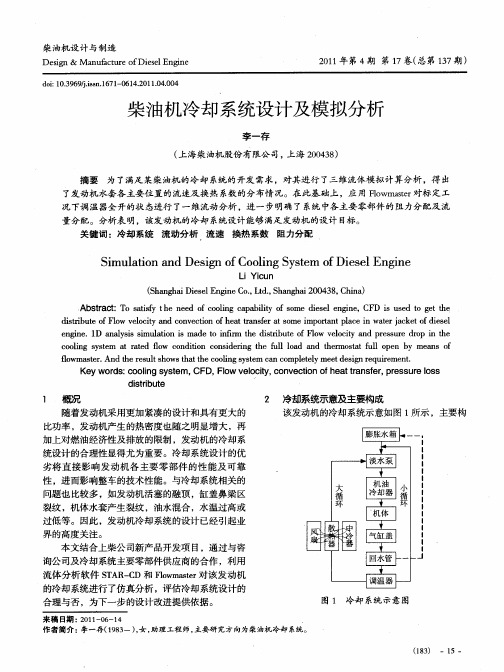

柴油机冷却系统设计摘要柴油机运转时气缸内的燃烧温度达到1800℃到2000℃，瞬时温度高达3000℃，与高温燃气相互接触的零件（如缸盖，活塞，气缸，气阀，喷油器等）受到强烈的加热，如不加以适当的冷却，发动机会过热，充气系数下降，燃烧不正常，发生早燃和爆燃现象，与高温接触零件过热，导致材料机械性能降低，和产生严重的热应力，导致变形和裂纹，另外温度过高会使得机油变质，烧损和结焦失去润滑性能，破坏润滑油膜，零件的摩擦和磨损加剧，从而导致发动机的动力性，可靠性，经济性，耐久性，全面恶化。
如果系统的冷却能力过强，机油被燃油稀释（即因缸壁过冷，可燃混合气体在缸壁冷凝并聚集，冲刷缸筒上的润滑油膜，未蒸发的燃油经缸壁流到油底壳，稀释机油），同时恶化混合气体形成及燃烧，增加机油粘度和摩擦效率，造成零件间的磨损加剧，摩擦损失增加，柴油机工作粗暴，另外通过冷却系统带走的热量是燃油燃烧的热量，一般约占燃烧热量的20%-30%，这是一种损失，如果冷却过强，散热损失增加，会降低发动机的经济性。
因此发动机过冷或者过热（即发动机冷却能力过强或者过弱）都会对发动机的动力性，经济性，工作可靠性带来不利的影响。
因此设计良好的冷却系统，能够保证发动机始终处于最适宜的温度下工作，已获得较高的发动机经济性能，动力性能，工作可靠性指标等。
冷却系统的功用就是使发动机在各种工况下都保持在适当的温度范围内，冷却系统既要防止发动机过热，又要防止冬季发动机过冷，在冷态下的发动机启动之后，冷却系统还要保证发动机迅速升温，尽快达到正常的工作温度。
关键词：散热器；风扇；冷却水泵；硅油风扇离合器；节温器AbstractCylinder diesel engine running inside the combustion temperature reaches 1800 ℃to 2000℃,the instantaneous temperature up to 3000 ℃,and the high temperature gas components in contact with each other (such as cylinder head, piston, cylinder, valve, injector, etc.) by the strong heating,If not properly cooled,the engine will overheat,inflatable coefficient decreased,abnormal combustion,burning and exploding phenomenon occurred early,with the high temperature contact parts overheat,resulting in lower mechanical properties of materials, and severe heat stress,leading to deformation and crack In addition,the oil temperature is too high will cause deterioration,loss of coke burning and lubricating properties,destruction of oil film,part of the friction and wear increased,resulting in engine power,reliability,economy, durability,overall deterioration.If the system's cooling capacity is too strong,oil is the fuel dilution (ie, cooling due to cylinder wall,combustible gas mixture in the cylinder wall,condensation and aggregation of erosion on the cylinder lubricating oil film,not by evaporation of the fuel flow to the sump cylinder wall,diluted oil), while deterioration of gas mixture formation and combustion,increasing efficiency of oil viscosity and friction,causing increased wear between parts,friction losses increase in gross engine work, while the heat through the cooling system is the fuel burn away the heat, generally about burning calories -30% to 20%,which is a loss,if the cooling is too strong, increase the heat loss will reduce the engine's economy.So the engine cold or hot (ie, engine cooling is too strong or too weak) will be the engine of power,economy, adversely affect the reliability of work. Therefore,well-designed cooling system ensures the engine always work under the most suitable temperature,the engine has been high economic performance, dynamic performance,operational reliability indicators.Function of the cooling system is to make the engine in various operating conditions are maintained at the appropriate temperature range,cooling systems,it is necessary to preventthe engine overheating,and also to prevent the winter cold engine,the engine under cold start,the cooling system also ensure that the engine quickly warming up to normal operating temperature as quickly as possible.Keywords: radiator；fan; cooling water pump; silicon oil fan clutch; Thermostats目录1 绪论 (1)1.1汽车发动机冷却系统概述 (1)1.2汽车发动机冷却系统的发展和现状 (2)1.3汽车发动机冷却系统向高效化发展 (5)2 散热器的设计 (6)2.1发动机散热量计算 (6)2.2散热器材料的选择 (6)2.3结构设计及选择 (6)3节温器的设计 (13)3.1节温器的功能 (13)3.2节温器的结构及工作原理 (13)3.3节温器的设计 (13)4.硅油风扇离合器结构及工作原理 (15)5冷却风扇的选择 (18)6冷却水泵的设计 (24)6.1确定泵的进出口直径 (24)6.2叶轮轴面投影尺寸 (25)6.3其余几何参数的确定和这些参数对泵的性能的影响 (27)6.4叶片数的确定 (31)6.5排挤系数2 (31)7 冷却液的选择 (33)8 技术经济性分析 (34)9结论和展望 (36)结论 (36)展望 (36)参考文献 (37)致谢 (38)附录A译文 ............................................................................ 错误！未定义书签。
柴油机的冷却系统柴油机是一种高效、可靠的发动机，其冷却系统对其正常运行至关重要，因为它可以控制发动机的温度，保护发动机的部件免受损坏。
在这篇文章中，我们将探讨柴油机的冷却系统如何工作和保护发动机免受过热的影响。
冷却系统的组成部分柴油机的冷却系统主要由水泵、散热器、水箱、风扇、水管、温控器及冷却液组成。
水泵是冷却系统的主要组成部分之一，它负责循环水流，将冷却液从水箱中抽出，经过发动机散热器后，回到水箱以保持发动机在适宜的温度范围内运转。
散热器是将来自水泵的冷却液传导到发动机中的热量释放出去的设备，它通常由铝制成的排管构成，周围有大量的散热片，具有良好的散热效果。
水箱则负责存储冷却液，同时排放发动机散热器中所产生的热量。
风扇是将冷却空气引入到散热器中的设备，保持散热器周围气流的迅速流动，从而形成较强的冷却效果。
水管则负责将冷却液引导到各个部位，温控器则负责监测发动机温度并控制冷却系统。
冷却液的类型和作用冷却液是发动机冷却系统中的一部分，其作用是保护发动机内部的金属部件免受腐蚀和热量的影响。
冷却液可分为矿物油和有机酸两种类型。
矿物油是传统冷却液，以其稳定、安全、价格低廉等优点受到广泛应用。
然而，由于其缺点是易于与水混合生成沉淀、腐蚀和污染发动机，因此有机酸冷却液的应用也越来越广泛。
有机酸冷却液主要由生物降解的有机酸和添加剂组成，具有良好的防锈防腐、抗冻性能与优异的抗沉淀性能，同时对环境也无任何影响。
为什么冷却系统很重要？柴油机是一种高温、高压的设备，需要冷却系统来保持发动机在适宜的温度范围内运行。
当柴油机达到过热阶段时，机油将变得过于稀薄，失去润滑性，可能会导致引擎损坏。
发动机到达过温阶段的原因有很多，其中包括车辆的过度使用、空气过于污浊、或者是冷却系统发生故障。
这就强调了冷却系统的重要性，因为它有助于保护发动机避免这些潜在的问题。
怎样维护冷却系统？要确保柴油机的冷却系统正常运行，您需要对其进行及时的维修和保养。
工程机械冷却系统设计及性能优化工程机械的冷却系统是机器能够正常运转的重要组成部分。
在工程机械运行的过程中，高强度的工作可能会导致机器的温度升高，因此需要足够有效的冷却系统来维持机器的正常工作状态。
设计一套高效的工程机械冷却系统能够有效地保证机器工作质量，提高机器工作效率和工作寿命，降低机器维护保养成本。
一、冷却系统的基本原理工程机械的冷却系统主要是通过传递热量的方式来实现对机器体内的热量进行有效的散热。
而传热过程主要有三种方式：传导、传热、对流。
传导是指热量通过固体物质的传递方式进行散发。
例如散热器里的铝质片或者是汽车发动机中散热的水道都是通过传导的方式来实现冷却散热的。
传热是指热量通过较高温度的物质对较低温度物质进行热传递，通俗来说就是热量的传递是通过高温物质与低温物质接触来实现的。
例如经常用的散热器，主要就是利用水或者空气与经过散热器的热水进行接触从而使热量散发。
对流是指在流体介质内，通过流体的传动以及对流体流速等各种参数的控制来实现热量的传递。
例如汽车的发动机冷却系统中就有一个水泵的组成部分，这个水泵通过转动从而使制冷剂能被持续的流动，从而保证发动机的正常运作。
二、冷却系统的主要组成部分工程机械的冷却系统由外围散热器、风扇、水箱、水泵和水管道等多个系统组成。
其中，多数工程机械都采用水冷系统。
首先是散热器的设计和选择。
散热器的面积是决定散热效率的关键因素，通常需要根据工程机械的功率和散热空间进行选择，这样才能达到更好的散热效果。
其次是水泵的性能。
水泵需要确保供水流量和压力充足，能够有效地循环散热系统内的温水，保证发动机和液压系统温度的稳定。
再次是水箱的设计。
水箱的大小直接影响到散热系统的水量，因此需要考虑到发动机的冷却要求和存水量，选择适合的水箱大小，同时水箱壁的材质，是否采取内部分层设计等策略也需要加以考虑。
最后是风扇的选型和运转方式。
如果工程机械风扇的状态不良，会直接影响散热系统内的气流状态，导致空气流通性不良，从而影响散热效果。
