《广播电视网络》 2020年第5期 总第365期专栏基于HFC网络的HINOC改造方案＊黄国安 董悦 北京歌华有线电视网络股份有限公司摘要:本文根据作者在歌华有线接入网络传输方案规划过程中，HINOC2.0接入系统进行了深入的研究工作，通过大量的不同技术方案比较和实地勘测，总结出了利用HINOC2.0技术实施网络改造的设计方案。
关键词：HINOC2.0 速率 带宽 改造 覆盖1 简述当前有线电视运营商在业务和技术两个层面都面临巨大的竞争压力。
业务上，电信运营商的IPTV、各种OTT 盒子“来势汹汹”；技术上，电信运营商光纤接入网对比广电运营商同轴接入网的技术优势已明显显现。
同时，作为老牌有线电视运营商的歌华有线，原有的DOCSIS-HFC接入网络自身也面临老化改造问题，迫切需要进行二次网络改造，实现接入网络演进工作。
2 接入网规划思路在综合考虑技术演进、资源情况、业务发展、施工难度和建设成本的基础上，接入网演进可以遵从以下思路。
（1）光进铜退。
（2）性能提升，可满足今后3~5年的业务需求，支持单用户最高接入能力超过500Mbps的高带宽业务服务。
（3）支持多种新型业务应用示范方案，创新业务模式，支持4K/8K交互式高清晰度电视、VR/xR、集客业务等新型业务。
（4）资源延用，尽可能节省投资。
（5）落地可行，尽可能降低施工难度。
3 多种接入方案比较根据当前歌华有线接入网组网现状，选取“CMTS的一个MAC域”作为典型网络模型，对不同的方案进行分析、比较。
一个MAC域有1600个用户，有4台双向光站，有16个放大器。
方案分析比较主要包含以下维度。
（1）对机房资源的需求，如设备数量、所需空间、功耗等因素。
（2）对光缆网络的需求，如所需纤芯资源等因素。
（3）能达到的性能指标，如用户户均带宽、业务支撑等情况。
（4）对终端用户的影响，如用户终端是否需要更换，改造期间对用户影响等因素。
方案的典型网络模型如图1所示。

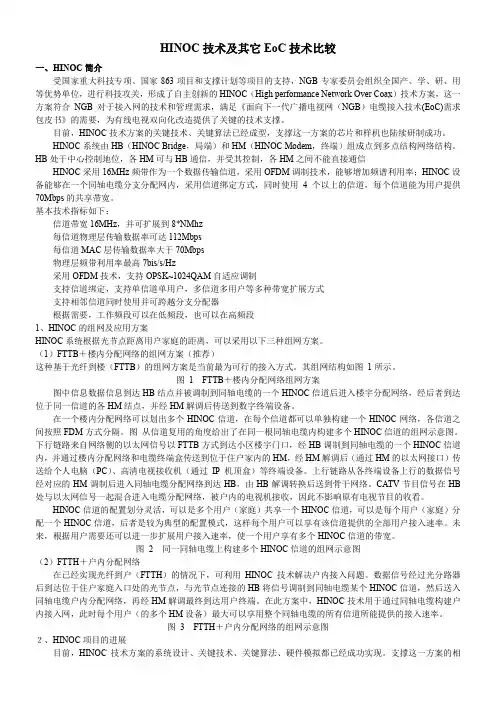

HINOC技术及其它EoC技术比较一、HINOC简介受国家重大科技专项、国家863项目和支撑计划等项目的支持，NGB专家委员会组织全国产、学、研、用等优势单位，进行科技攻关，形成了自主创新的HINOC（High performance Network Over Coax）技术方案，这一方案符合NGB对于接入网的技术和管理需求，满足《面向下一代广播电视网（NGB）电缆接入技术(EoC)需求包皮书》的需要，为有线电视双向化改造提供了关键的技术支撑。
目前，HINOC技术方案的关键技术、关键算法已经成型，支撑这一方案的芯片和样机也陆续研制成功。
HINOC系统由HB（HINOC Bridge，局端）和HM（HINOC Modem，终端）组成点到多点结构网络结构。
HB处于中心控制地位，各HM可与HB通信，并受其控制，各HM之间不能直接通信HINOC采用16MHz频带作为一个数据传输信道，采用OFDM调制技术，能够增加频谱利用率；HINOC设备能够在一个同轴电缆分支分配网内，采用信道绑定方式，同时使用4个以上的信道，每个信道能为用户提供70Mbps的共享带宽。
基本技术指标如下：信道带宽16MHz，并可扩展到8*NMhz每信道物理层传输数据率可达112Mbps每信道MAC层传输数据率大于70Mbps物理层频带利用率最高7bis/s/Hz采用OFDM技术，支持OPSK~1024QAM自适应调制支持信道绑定，支持单信道单用户，多信道多用户等多种带宽扩展方式支持相邻信道同时使用并可跨越分支分配器根据需要，工作频段可以在低频段，也可以在高频段1、HINOC的组网及应用方案HINOC系统根据光节点距离用户家庭的距离，可以采用以下三种组网方案。
（1）FTTB＋楼内分配网络的组网方案（推荐）这种基于光纤到楼（FTTB）的组网方案是当前最为可行的接入方式。
其组网结构如图1所示。
图 1 FTTB＋楼内分配网络组网方案图中信息数据信息到达HB结点并被调制到同轴电缆的一个HINOC信道后进入楼宇分配网络，经后者到达位于同一信道的各HM结点，并经HM解调后传送到数字终端设备。

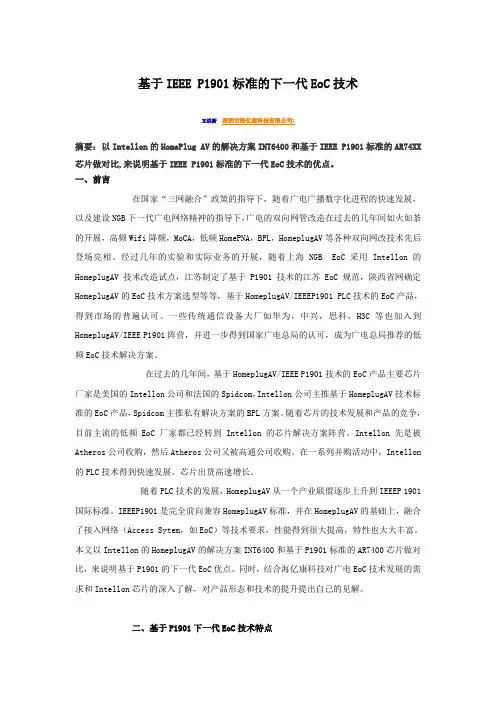

基于IEEE P1901标准的下一代EoC技术摘要：以Intellon的HomePlug AV的解决方案INT6400和基于IEEE P1901标准的AR74XX 芯片做对比,来说明基于IEEE P1901标准的下一代EoC技术的优点。
一、前言在国家“三网融合”政策的指导下，随着广电广播数字化进程的快速发展，以及建设NGB下一代广电网络精神的指导下，广电的双向网管改造在过去的几年间如火如荼的开展，高频Wifi降频，MoCA，低频HomePNA，BPL，HomeplugAV等各种双向网改技术先后登场亮相。
经过几年的实验和实际业务的开展，随着上海NGB EoC采用Intellon的HomeplugAV 技术改造试点，江苏制定了基于P1901技术的江苏EoC规范，陕西省网确定HomeplugAV的EoC技术方案选型等等，基于HomeplugAV/IEEEP1901 PLC技术的EoC产品，得到市场的普遍认可。
一些传统通信设备大厂如华为，中兴，思科，H3C等也加入到HomeplugAV/IEEE P1901阵营，并进一步得到国家广电总局的认可，成为广电总局推荐的低频EoC技术解决方案。
在过去的几年间，基于HomeplugAV/IEEE P1901技术的EoC产品主要芯片厂家是美国的Intellon公司和法国的Spidcom，Intellon公司主推基于HomeplugAV技术标准的EoC 产品，Spidcom主推私有解决方案的BPL方案。
随着芯片的技术发展和产品的竞争，目前主流的低频EoC厂家都已经转到Intellon的芯片解决方案阵营。
Intellon先是被Atheros公司收购，然后Atheros公司又被高通公司收购。
在一系列并购活动中，Intellon的PLC技术得到快速发展，芯片出货高速增长。
随着PLC技术的发展，HomeplugAV从一个产业联盟逐步上升到IEEEP 1901国际标准。
IEEEP1901是完全前向兼容HomeplugAV标准，并在HomeplugAV的基础上，融合了接入网络（Access Sytem，如EoC）等技术要求，性能得到很大提高，特性也大大丰富。
