电动汽车(高压配电箱)标准
- 格式:doc
- 大小:74.00 KB
- 文档页数:3

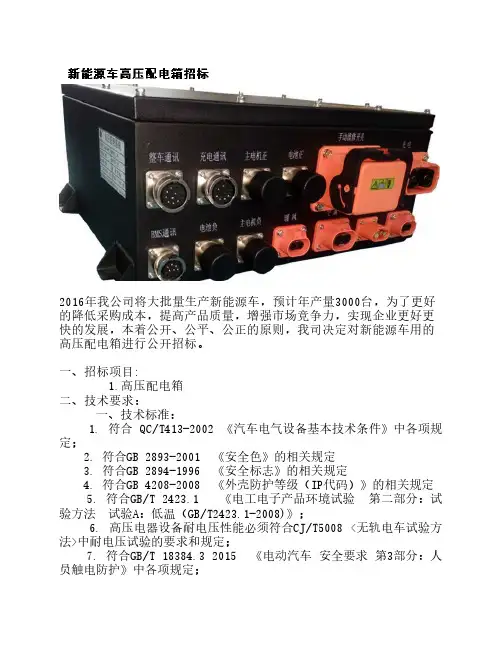

2016年我公司将大批量生产新能源车,预计年产量3000台,为了更好的降低采购成本,提高产品质量,增强市场竞争力,实现企业更好更快的发展,本着公开、公平、公正的原则,我司决定对新能源车用的高压配电箱进行公开招标。
一、招标项目:
1.高压配电箱
二、技术要求:
一、技术标准:
1. 符合QC/T413-2002 《汽车电气设备基本技术条件》中各项规定;
2. 符合GB 2893-2001 《安全色》的相关规定
3. 符合GB 2894-1996 《安全标志》的相关规定
4. 符合GB 4208-2008 《外壳防护等级(IP代码)》的相关规定
5. 符合GB/T 2423.1 《电工电子产品环境试验第二部分:试验方法试验A:低温(GB/T2423.1-2008)》;
6. 高压电器设备耐电压性能必须符合CJ/T5008 <无轨电车试验方法>中耐电压试验的要求和规定;
7. 符合GB/T 18384.3 2015 《电动汽车安全要求第3部分:人员触电防护》中各项规定;
8. 符合GB/T 18384.2-2015 《电动汽车安全要求第2 部分:功能安全和故障防护》中各项规定;
9. 符合GB/T 2423.2 《电工电子产品环境试验第二部分:试验方法试验B:高温(GB/T2423.2-2008)》中各项规定;
10. 符合GB/T 2423.17 《电工电子产品环境试验第二部分:试验方法试验Ka:盐雾(GB/T2423.17-2008)》中各项规定;
11. 符合GB/T 1303.1-1998 《环氧玻璃布层压板》
二、技术参数:
2.1见附录
三、整机主要技术参数
3.1 防护等级:IP65
3.1.1符合GB4208-2008中IP65要求
3.2 工作温度范围:-40℃~+85℃
3.2.1 低温按GB/T2423.1相关要求进行,试验温度-40℃,持续时间不低于2小时,试验过程中,
设备工作正常;
3.2.2 高温按GB/T2423.2相关要求进行,试验温度+60℃,持续时间不低于2小时,试验过程中,设备工作正常。
3.3 机械强度:
3.3.1 符合相关标准QC/T 413-2002中3.12要求;
3.3.2 在壳体表面300mm*300mm的面积上均匀地施加相当于100KG质量重物的力,表面无塑性变形情况
3.4 电气安全:
3.4.1 初次级之间应能承受AC 3500V/1分钟,泄漏电流<5mA的耐压试验;
3.4.2 主回路与机壳之间应能承受AC 3500V/1分钟,泄漏电流<5mA的耐压试验;
3.4.3 空气相对湿度75%时,带电部分与机壳绝缘电阻≮30MΩ;空气相对湿度90%时,带电部分与机壳绝缘电阻≮20MΩ;
3.5 湿度:90%-95%的湿度的情况下,不允许凝露(指机箱内表面);
3.5.1 按QC/T413-2002中的3.11规定进行,循环2次,试验中0℃-45℃时的温度、湿度变化;3.6 盐雾试验
3.6.1 按GB/T2423.17内相关规定进行,持续时间24h,试验结束后2h后,通电检测正常。
3.7 标识
3.7.1有“高压危险”标志,底色黄色,边框和符号为黑色;符合GB/T 1838
4.3 2015 《电动汽车安全要求第3部分:人员触电防护》和GB/T 18384.2-2015 《电动汽车安全要求第
2 部分:功能安全和故障防护》中各项规定;
3.7.2 各接线点均由相应的功能标识;
3.7.3 标注:制造厂名、产品型号、制作日期、商标等;
3.8 可靠性、耐久性
3.8.1 保修三年,15万公里,已先到为准
3.9 成套佩带高、低压插件,有厂家自配,提供整车部分插件,低压信号控制线插件要求固定在高压配电箱上;
3.10.部分高压线的出线方向可以按设计局部调整;
10米-12米车高压箱原理及配件清单详见附件压缩文件包;
新单位投标,双方技术交流应在投标之前沟通完毕。
三、新单位投标需提供以下资料:
新单位投标还需在投标文件中包括以下内容并盖章(双方未签技术协议的新单位):
1、年检后的企业营业执照、企业组织机构代码证、税务登记证(复印件)、委托代理人授权书等;
2、企业简介或企业宣传样本(包括企业的生产条件,如厂房、设备等,以及技术队伍的情况说明,与其他单位配套情况);
3、企业标准或国家标准
4、必须提供有效期内的,ISO9000系列质量认证或相当质量认证。
5、产品检验或检测报告
6、如代理商来投标,必须递交代理证书或者授权证书
四、招标说明
1、所有投标的产品均应符合我方的技术、质量、售后要求。
2、本次招标采取封闭式招标,一次投标机会,没投标单位视为放弃配套权。
3、新价格从投标截止日开始执行。
4.付款方式:货到票到审核无误后十五个工作日付款。
5、中标单位接到中标通知后应按我司要求时间与我司签订买卖合同。如逾期没签我司有权和其他单位签订买卖合同。
五、评标原则
1、为使招标工作更具竞争性,在技术、质量、供货能力、售后同等条件且价格降至(最低)一样的前提下,确定最低单位与次低单位价差在5%以内(含5% )的,按7:3分配;价差在5%以上的,按8:2分配。次低单位如不降则由第三低替代,以此类推,如都不降则由低价单位供货。
2、如果次低单位或是第三低单位在降价时比第一次投标价最低的单位还要低1%-3%,则应给该单位供货比例上调5%;(1%以内价格为视同一样)。如果次低单位或是第三低单位降价时比第一次投标价最低的单位还要低3%以上,则应给该单位供货比例上调10%。前提是第一次投标价最低的单位又要降至与次低单位价格最低的单位一样;如不降,则低价供货。
高压配电箱投标报价单
单位:元/套
1、此报价为含税(17%)含运费到厂价;
2.付款方式:货到票到审核无误后十五个工作日付款,如不满足以上付款方式,请备注说明,不标明视为认同。
