LDZ-200矿用锚杆拉力计使用说明书(务实运用)

锚杆拉拔力试验安全技术措施一、概述锚杆支护是锚网支护的主体，它的支护质量好坏直接影响到巷道的后续施工和使用，不定期的用锚杆拉拔力实验仪对锚杆质量进行检验，是保证锚杆支护质量的主要措施，为保证试验顺利进行及操作人员的安全特编制本安全技术措施。

二、锚杆抗拔力检测总体要求1、根据GB50086-2001《锚杆喷射混凝土支护技术规范》，锚杆支护必须进行强度检测，一般采取锚杆拉拔力试验。

2、锚杆拉拔力试验的目的是判定巷道围岩的可锚性、评价锚杆、树脂、围岩锚固系统的性能和锚杆的锚固力。

3、试验必须在现场进行，使用的材料和设备与巷道正常支护相同。

检测结果必须如实填写，严禁弄虚作假。

三、锚杆抗拔力检测试验要求及验收标准1、操作人员必须认真学习安全规程、作业规程的有关内容，熟悉锚杆支护施工工艺，具有一定的现场施工经验。

2、锚杆抗拔力试验操作人员应了解拉力计的结构性能，熟练掌握其使用方法。

3、锚杆抗拔力检测机具采用LDZ-200型锚杆拉力计。

4、巷道掘进每安装300根（含300根以下）锚杆必须进行一组（3根）锚固力检测，设计变更或材料变更时另作一组抗拔力测试。

做锚杆抗拔力试验时由生产技术科、施工单位参加，参加检测人员不少于3人，一人操作，一人监视、一人记录。

5、锚杆必须随机进行抽检，每组抽检不得少于3根，顶板一根，两帮各一根；同时不得抽检连续相邻的多根锚杆，以免造成顶帮支护削弱及锚杆大面积失效。

6、所测的锚固力顶锚不小于120KN，帮锚不小于100KN, （,1MPa=），同组锚杆锚固力或拉拔力的平均值，应大于或等于设计值。

同组单根锚杆的锚固力或抗拔力，不得低于设计值的90%7、锚杆抗拨力达到规定要求，如无特殊需要，不得进行破坏性试验，拉拔到设计拉力即停止加载。

8、《锚杆规范》规定，锚杆质量合格条件为：同组锚杆锚固力或拉拔力的平均值，应大于或等于轴向拉力设计值（kN），即PAn^PA ;同组单根锚杆的轴向锚固力或拉拔力，不得低于设计值的90%，即PAmin ^ ;PAn一同批试件抗拔力的平均值(KN);PA ---锚杆设计锚固力(KN);PAmin---同批试件抗拔力的最小值(KN);试验要求：(1)锚杆：中16mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于，计算式PA =210 N/mm 2X201 mm 2二kN;(2)申18mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于，计算式PA =210 N/mm2Xmm2二；(3)申20mm左旋无纵筋等强螺纹钢锚杆，抗拔力大于66KN，计算式PA =210 N/mm2Xmm2二；(4)申22mm左旋无纵筋等强螺纹钢(I级)锚杆，抗拔力大于80KN，计算式PA =210 N/mm2Xmm2二；(5)申22mm左旋无纵筋等强螺纹钢(II级)锚杆，抗拔力大于，计算式PA =300 N/mm2Xmm2=。

LDZ系列液压锚杆拉力计山东省泰安市优耐机械电子有限公司目录一、概述 (1)二、结构和工作过程 (1)三、技术特征 (2)四、设备使用常见故障及排除 (2)五、注意事项 (4)附图一 (5)附图二 (7)压力表读数和吨位对照表 (8)一、概述：LDZ100/200/300型液压锚杆拉力计是测定锚杆锚固力的一种检测工具，它对锚喷支护理论各种锚杆的研究以及工程质量的检验具有重大作用。

LDZ100/200/300型液压锚杆拉力计由手压泵和拉力缸两部分组成，具有体积小、重量轻、携带方便、操作简单、安全等特点，广泛应用于煤炭、国防、隧道及交通运输等多种坑道作业。

手压泵还可以单独作为输送小流量高压油的动力源，拉力缸还可以作为千斤顶使用。

二、结构和工作过程：1、手压泵手压泵（见附图一）主要有泵体、压杆及油筒组成，泵体内设有吸、排油阀、卸荷阀等。

2、拉力缸拉力缸（见附图二）采用空心柱塞缸形成，主要有缸体和柱塞两部分组成，所有密封均采用“O”型密封圈密封。

3、工作过程(一) 检查油量逆时针方向打开手压泵的卸荷阀，使拉力缸中的液压回到手压泵的油筒中。

拧开油筒端部的堵头，检查油量，如油不满，应加注2号锭子油或机械油。

(二)排气液压系统刚刚连接好的时候，油管、油筒中常混有空气，为了使系统正常工作，这些空气必须排掉。

排气的方法：把手压泵放在比拉力缸稍高的地方，摇动手压泵，使拉力缸活塞伸出，再打开放泄阀，使活塞缩回，连续几次即可。

注意：排气时不能加压。

（三）操作首先拧下拉力缸荷手压泵上的防尘帽，用高压胶管把拉力缸和手压泵连接起来再把压力表装上。

接着按照（一）、（二）的要求进行油量检查和排气。

然后按附图（二）所示把锚杆测力接头拧到锚杆末端，套上套，再套上拉力缸，使活塞端向外，然后拧紧螺母，顺时针拧紧放泄阀。

上下摇动手柄，用力要均匀，不要用力过猛，当压力表上的读数达到所要求的数值后，停止摇动手柄。

注意：手压泵必须摆成水平位置工作，检测完毕，逆时针方向拧动放泄阀，使压力表读数降到零，再把各部件从锚杆上卸下，卸下高压胶管，把防尘帽拧上。

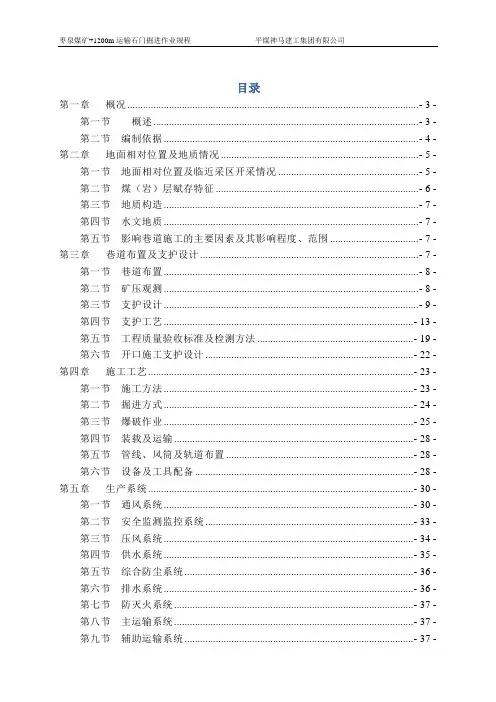

枣泉煤矿+1200m运输石门掘进作业规程平煤神马建工集团有限公司目录第一章概况................................................................................................................ - 3 -第一节概述...................................................................................................... - 3 -第二节编制依据.................................................................................................. - 4 -第二章地面相对位置及地质情况............................................................................ - 5 -第一节地面相对位置及临近采区开采情况 ...................................................... - 5 -第二节煤（岩）层赋存特征.............................................................................. - 6 -第三节地质构造.................................................................................................. - 7 -第四节水文地质.................................................................................................. - 7 -第五节影响巷道施工的主要因素及其影响程度、范围 .................................. - 7 -第三章巷道布置及支护设计.................................................................................... - 7 -第一节巷道布置.................................................................................................. - 8 -第二节矿压观测.................................................................................................. - 8 -第三节支护设计.................................................................................................. - 9 -第四节支护工艺................................................................................................ - 13 -第五节工程质量验收标准及检测方法 ............................................................ - 19 -第六节开口施工支护设计................................................................................ - 22 -第四章施工工艺...................................................................................................... - 23 -第一节施工方法................................................................................................ - 23 -第二节掘进方式................................................................................................ - 24 -第三节爆破作业................................................................................................ - 25 -第四节装载及运输............................................................................................ - 28 -第五节管线、风筒及轨道布置........................................................................ - 28 -第六节设备及工具配备.................................................................................... - 28 -第五章生产系统...................................................................................................... - 30 -第一节通风系统................................................................................................ - 30 -第二节安全监测监控系统................................................................................ - 33 -第三节压风系统................................................................................................ - 34 -第四节供水系统................................................................................................ - 35 -第五节综合防尘系统........................................................................................ - 36 -第六节排水系统................................................................................................ - 36 -第七节防灭火系统............................................................................................ - 37 -第八节主运输系统............................................................................................ - 37 -第九节辅助运输系统........................................................................................ - 37 -第十节供电系统设计........................................................................................ - 38 -第六章劳动组织及作业方式.................................................................................... - 40 -第一节劳动组织.............................................................................................. - 40 -第二节循环作业方式........................................................................................ - 41 -第三节主要技术经济指标表............................................................................ - 41 -第七章安全技术措施.............................................................................................. - 42 -第一节重大危险源及有害因素辩识................................................................ - 42 -第二节顶板管理................................................................................................ - 42 -第三节一通三防................................................................................................ - 56 -第四节机电设备管理........................................................................................ - 62 -第五节运输.................................................................................................... - 64 -第六节放炮及火工品管理措施........................................................................ - 70 - 第七节其他安全技术措施................................................................................ - 82 - 第八章安全管理制度................................................................................................ - 88 - 第一节班前会制度............................................................................................ - 88 - 第二节交接班制度............................................................................................ - 88 -第三节敲帮问顶制度.. (89)第四节工程质量验收制度 (89)第五节机电设备检修制度 (89)第六节一通三防管理制度 (95)第七节防治水管理制度 (99)第八节材料回收管理制度 (99)第九节巷道维修制度 (99)第十节文明生产管理制度 (99)第十一节隐患排查制度 (100)第十二节“四人联岗”制度 (100)第十三节放炮管理制度 (102)第十四节事故分析追查制度 (103)第十五节作业规程管理制度 (104)第十六节备用支护材料管理规定 (104)第九章灾害应急措施及避灾路线 (105)第一节安全避险“六大系统” (105)第二节避灾线路及灾害应急措施 (107)第三节人员升井、入井路线图 (107)第一章概况第一节概述一、巷道名称、位置、与煤（岩）层、相邻巷道的关系1、本次施工巷道名称为：+1200m运输石门。

MA产品执行标准标号: MT/T979LDZ-200矿用锚杆拉力计使用说明书一、用途 ................................................. - 2 -二、产品构成 ............................................. - 2 -三、型号 ................................................. - 2 -四、基本参数 ............................................. - 2 -五、液压系统原理图........................................ - 3 -六、使用方法 ............................................. - 3 -七、千牛、兆帕、吨位对照表................................ - 4 -八、安全警示 ............................................. - 5 -九、保养要求 ............................................. - 5 -十、常见故障排除方法...................................... - 6 -LDZ-200煤矿用锚杆拉力计一、用途LZD200煤矿用锚杆拉力计具有体积小、重量轻、携带方便、操作简单、安全可靠的特点，广泛应用于煤矿、国防、交通等锚杆支护环境中。

二、产品构成产品结构：煤矿用锚杆拉力计由液压缸、手动泵、拉力指示表、高压胶管及各种附件构成。

三、型号拉力及型号编制方法如下L D Z200补充特征代号主参数：额定压力值，200KN(千牛)第二特征代号：S（数字显示式）；Z(指针式)第一特征代号：D（单油路）；S（双油路）产品类型代号：锚杆拉力计指针式拉力指示表附加特性。
