HF数显示推拉力计说明书

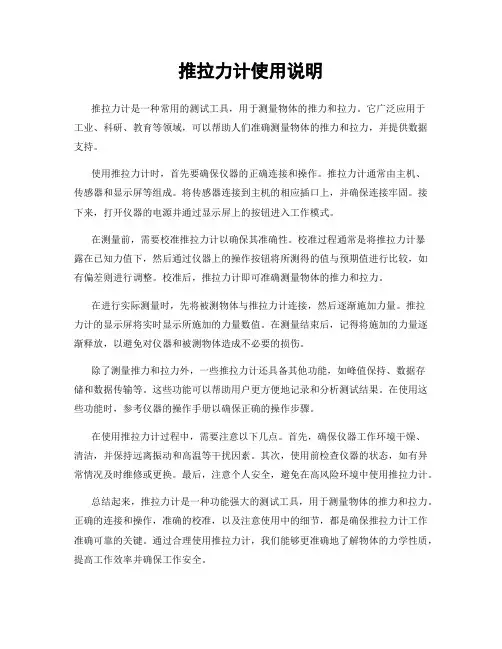

推拉力计使用说明推拉力计是一种常用的测试工具，用于测量物体的推力和拉力。

它广泛应用于工业、科研、教育等领域，可以帮助人们准确测量物体的推力和拉力，并提供数据支持。

使用推拉力计时，首先要确保仪器的正确连接和操作。

推拉力计通常由主机、传感器和显示屏等组成。

将传感器连接到主机的相应插口上，并确保连接牢固。

接下来，打开仪器的电源并通过显示屏上的按钮进入工作模式。

在测量前，需要校准推拉力计以确保其准确性。

校准过程通常是将推拉力计暴露在已知力值下，然后通过仪器上的操作按钮将所测得的值与预期值进行比较，如有偏差则进行调整。

校准后，推拉力计即可准确测量物体的推力和拉力。

在进行实际测量时，先将被测物体与推拉力计连接，然后逐渐施加力量。

推拉力计的显示屏将实时显示所施加的力量数值。

在测量结束后，记得将施加的力量逐渐释放，以避免对仪器和被测物体造成不必要的损伤。

除了测量推力和拉力外，一些推拉力计还具备其他功能，如峰值保持、数据存储和数据传输等。

这些功能可以帮助用户更方便地记录和分析测试结果。

在使用这些功能时，参考仪器的操作手册以确保正确的操作步骤。

在使用推拉力计过程中，需要注意以下几点。

首先，确保仪器工作环境干燥、清洁，并保持远离振动和高温等干扰因素。

其次，使用前检查仪器的状态，如有异常情况及时维修或更换。

最后，注意个人安全，避免在高风险环境中使用推拉力计。

总结起来，推拉力计是一种功能强大的测试工具，用于测量物体的推力和拉力。

正确的连接和操作，准确的校准，以及注意使用中的细节，都是确保推拉力计工作准确可靠的关键。

通过合理使用推拉力计，我们能够更准确地了解物体的力学性质，提高工作效率并确保工作安全。

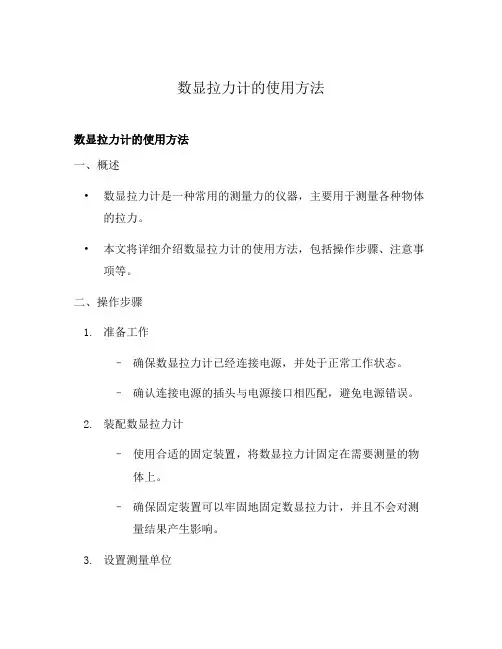

数显拉力计的使用方法数显拉力计的使用方法一、概述•数显拉力计是一种常用的测量力的仪器，主要用于测量各种物体的拉力。

•本文将详细介绍数显拉力计的使用方法，包括操作步骤、注意事项等。

二、操作步骤1.准备工作–确保数显拉力计已经连接电源，并处于正常工作状态。

–确认连接电源的插头与电源接口相匹配，避免电源错误。

2.装配数显拉力计–使用合适的固定装置，将数显拉力计固定在需要测量的物体上。

–确保固定装置可以牢固地固定数显拉力计，并且不会对测量结果产生影响。

3.设置测量单位–打开数显拉力计的开关，进入设置界面。

–根据需要，选择合适的测量单位，如牛顿（N）或千克力（kgf）。

4.进行测量–在数显拉力计上找到测量按钮，按下按钮开始测量。

–等待数显拉力计显示稳定数值后，记录下测量结果。

5.数据处理–根据需要，将测量结果进行进一步处理。

–可以使用计算器或计算机等工具，进行数值计算、数据分析等操作。

三、注意事项•在使用数显拉力计时，需要注意以下事项，以确保测量结果的准确性和安全性：1.在使用前，务必先仔细阅读数显拉力计的使用说明书。

2.在使用过程中，避免超过拉力计的额定测量范围，避免损坏仪器。

3.在测量过程中，需保持拉力计与被测物体之间的稳定连接，避免误差产生。

4.避免将数显拉力计暴露在高温、湿度等恶劣环境下，以防止仪器损坏。

5.使用结束后，及时关闭数显拉力计的电源，以延长仪器的使用寿命。

四、总结•数显拉力计是一种实用的测力仪器，通过上述的操作步骤，可以准确测量物体的拉力。

•在使用过程中，需要严格遵守注意事项，以确保测量结果的准确性和仪器的安全性。

•数显拉力计的使用方法简单易懂，非常适用于各种领域的力学测量工作。

五、其他使用方法在实际应用中，数显拉力计还可以根据具体需求进行其他操作和应用，包括但不限于以下几种方法：1.连续测量模式–数显拉力计通常具有连续测量模式，并且可以设置测量间隔时间。

–在某些需要连续监测力变化的实验或应用中，可以使用连续测量模式，并设置适当的测量间隔时间，以实时跟踪力的变化情况。

XXX有限公司SH 数显式推拉力计计操作规范文件编号 :版本/版次: A/0 页次：1/ 11．目的为保证使用者正确的操作，以达成仪器之正确使用维护。

提高仪器的使用寿命，特制定此规范。

2．数显推拉力计的用途：主要用于测量产品的推拉负荷测试、插拔力测试、破坏试验，并可结合各种机台和夹具组合成不同用途的小型试验机。

3.测试前准备3.1检查电源显示屏显示电量不足时需要充电，电源适配器插入220V/50HZ交流电3.2 安装测试头，选择适用的测试头。

4.数显推拉力计的操作方法：4.1打开电源（接通电源后，按ON/OFF开机）4.2清零:开机后待读数稳定后，按下置零键清零。

4.3选择测试模式：负荷实时跟踪模式值/峰值保持/峰值保持自动解除状态三种模式的选择，开机后的默认模式为负荷实时跟踪模式，屏幕上没有“PEAK”字样；按下“峰值”键，屏幕上显示“PEAK”字样，为峰值保持模式，仪器读取的数值时测试过程中测试杆承受的最大荷重值;在峰值保持状态下，按“置零”键是，屏幕读数清零。

再按下“峰值”键，屏幕上显示“AUTO PEAK”字样，为峰值自动解除状态，仪器在峰值保持设定的时间后自动清零，等待下一个峰值。

每按一次“峰值”键三种模式相互切换。

4.4选择计量单位：本机提供了三种计量单位：N、1bf和kgf.按下“单位”键切换测试力值的单位。

5．注意事项：1.不要超负荷使用2.不要使用尖头工具来安操作键3.本机用于测试推力或拉力，不要再测试杆弯曲或拧紧的方向用力4.请勿在水、油或其他液体溅到地方使用推拉力计，要将推拉力计存放在阴凉、干燥和没有震动的地方；5.请使用配套的充电器充电，否则会引起电路故障，甚至引起火灾；6.将AC充电器完全插入插座后再使用，插头松动可能会引起短路而导致电击或火灾；7.不要使用充电器额定电压以外的其它电源充电，否则可能会引起电击或火灾；8.请不要用湿手拔出或插入插头，否则可能导致触电；。

ALGOLHANDY FORCE GAUGEHF 系列 電子式拉壓力計使用說明書目 次 1.特點...................................................1 2.標準系統之構成....................................2 3.顯示幕................................................3 4.“鍵”的操作..........................................4 5.機能(mode)設定....................................6 6.比較器設定..........................................11 7.測詴...................................................14 8.記憶資料設定.......................................15 9.RS232C................................................18 10.介面連接器..........................................20 11.校正...................................................21 12.規格 (22)本說明書的讀法: 文字有加外框者表示按鍵. PEAK 加黑字體代表顯示幕上之文字. ※ 和指定項目相關之應注意事項.成品組合 附屬品本體 1個 治具 6個 外包裝盒 1個 保護套 1個操作說明書 1本 AC 整流器 1個 詴驗成績表 1張 信號輸出用排線 1條感謝貴公司此次購買本公司之HANDY FORCE GAUGE (電子式拉壓力計)謹此,致上本公司最真誠的謝意。

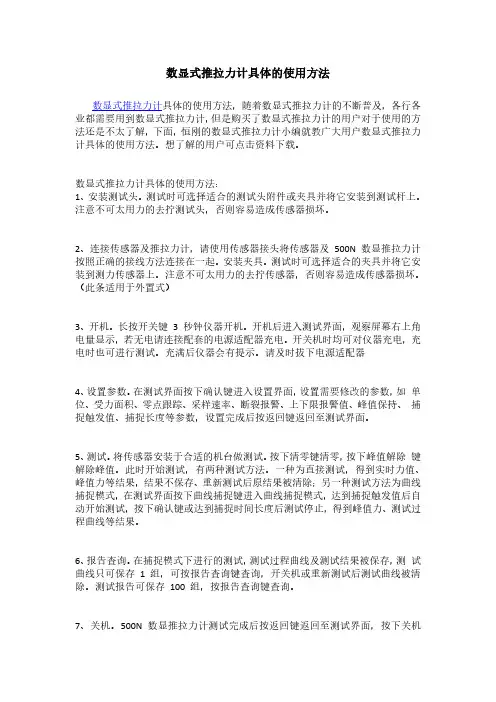

数显式推拉力计具体的使用方法数显式推拉力计具体的使用方法，随着数显式推拉力计的不断普及，各行各业都需要用到数显式推拉力计，但是购买了数显式推拉力计的用户对于使用的方法还是不太了解，下面，恒刚的数显式推拉力计小编就教广大用户数显式推拉力计具体的使用方法。

想了解的用户可点击资料下载。

数显式推拉力计具体的使用方法：1、安装测试头。

测试时可选择适合的测试头附件或夹具并将它安装到测试杆上。

注意不可太用力的去拧测试头，否则容易造成传感器损坏。

2、连接传感器及推拉力计，请使用传感器接头将传感器及500N数显推拉力计按照正确的接线方法连接在一起。

安装夹具。

测试时可选择适合的夹具并将它安装到测力传感器上。

注意不可太用力的去拧传感器，否则容易造成传感器损坏。

（此条适用于外置式）3、开机。

长按开关键3秒钟仪器开机。

开机后进入测试界面，观察屏幕右上角电量显示，若无电请连接配套的电源适配器充电。

开关机时均可对仪器充电，充电时也可进行测试。

充满后仪器会有提示。

请及时拔下电源适配器4、设置参数。

在测试界面按下确认键进入设置界面，设置需要修改的参数，如单位、受力面积、零点跟踪、采样速率、断裂报警、上下限报警值、峰值保持、捕捉触发值、捕捉长度等参数，设置完成后按返回键返回至测试界面。

5、测试。

将传感器安装于合适的机台做测试。

按下清零键清零，按下峰值解除键解除峰值。

此时开始测试，有两种测试方法。

一种为直接测试，得到实时力值、峰值力等结果，结果不保存、重新测试后原结果被清除；另一种测试方法为曲线捕捉模式，在测试界面按下曲线捕捉键进入曲线捕捉模式，达到捕捉触发值后自动开始测试，按下确认键或达到捕捉时间长度后测试停止，得到峰值力、测试过程曲线等结果。

6、报告查询。

在捕捉模式下进行的测试，测试过程曲线及测试结果被保存，测试曲线只可保存1组，可按报告查询键查询，开关机或重新测试后测试曲线被清除。

测试报告可保存100组，按报告查询键查询。

7、关机。

引言概述数显推拉力计是一种常见的测试仪器，广泛应用于各个行业的力学测试和质量控制中。

本作业指导书是数显推拉力计的使用和操作指南，旨在帮助用户正确使用和维护该仪器，保证测试的准确性和可靠性。

本文将分为五个大点来详细介绍数显推拉力计的各项功能和使用方法。

正文内容一、数显推拉力计的基本原理和结构1. 数显推拉力计的测量原理1.1 采用应变片技术进行力的测量1.2 数显推拉力计的工作原理和电子信号处理2. 数显推拉力计的结构和部件2.1 机械结构和外观特点2.2 主要部件及其功能介绍2.3 电子元件和信号处理模块介绍二、数显推拉力计的使用方法1. 准备工作1.1 仪器的安装和调试1.2 电源接入和仪器的开启1.3 仪器的校准和标定2. 测试对象的准备和安装2.1 根据测试需求选择合适的夹具和附件2.2 样品的准备和调整2.3 安装样品并进行初始调整3. 执行测试3.1 选择合适的测试模式和参数设置3.2 进行力的测试和实时数据显示3.3 数据记录和保存4. 分析和解读测试结果4.1 数据处理和结果分析方法4.2 数据的图表展示和对比分析4.3 结果的解读和评估三、数显推拉力计的维护和保养1. 日常清洁和检查1.1 仪器的清洁方法和注意事项1.2 检查仪器的外观和机械部件1.3 检查仪器的电子元件和连接线路2. 仪器的校准和调整2.1 校准的目的和意义2.2 校准的方法和步骤2.3 校准记录和周期3. 仪器的故障排除和维修3.1 常见故障和解决方法3.2 仪器的维修和维护注意事项3.3 仪器的更换和升级四、数显推拉力计的安全注意事项1. 仪器的安全使用和操作规范1.1 仪器的操作人员要求和培训1.2 仪器的安全装置和保护措施1.3 仪器的紧急停机和断电处理2. 测试样品的安全和保护2.1 样品的安装和固定2.2 样品的极限测试范围和保护2.3 样品的处理和处置3. 电源供应和接线的安全问题3.1 电源接入的安全要求3.2 电源线和插头的检查和保养3.3 电流和电压的安全控制五、数显推拉力计的应用案例和发展前景展望1. 数显推拉力计的应用领域和案例1.1 材料力学测试和力学性能分析1.2 产品质量控制和质量标准检测1.3 负荷测试和负载辨识2. 数显推拉力计的发展前景和挑战2.1 技术创新和功能改进2.2 市场需求和用户需求的变化2.3 行业标准和监管政策的影响总结数显推拉力计作为一种重要的力学测试仪器，在各个行业中发挥着关键的作用。

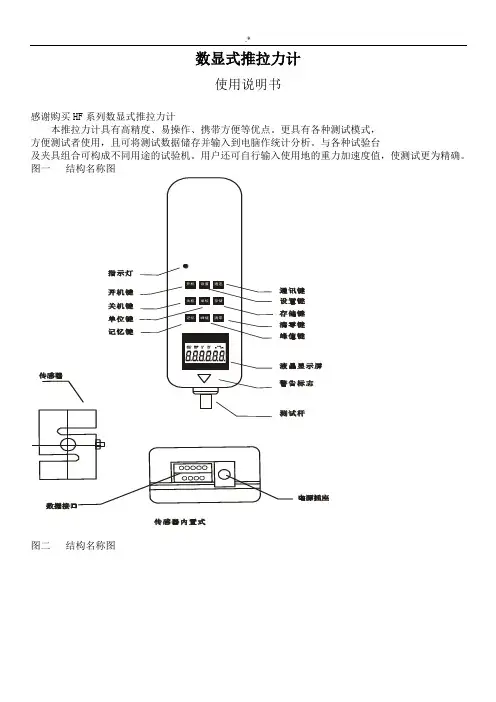

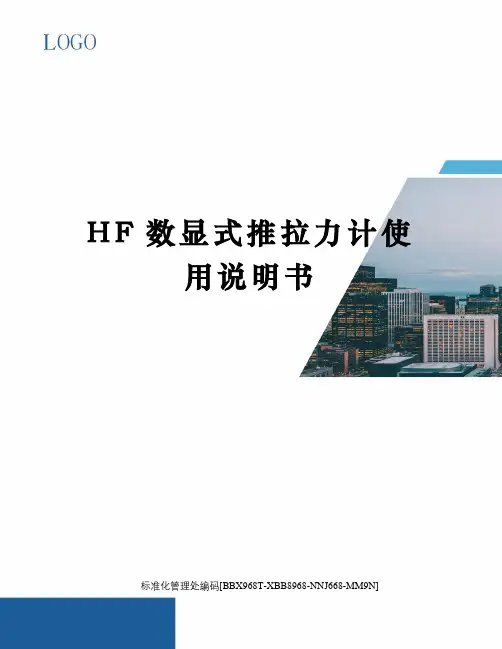

H F数显式推拉力计使用说明书标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]数显式推拉力计使用说明书感谢购买HF系列数显式推拉力计本推拉力计具有高精度、易操作、携带方便等优点。

更具有各种测试模式，方便测试者使用，且可将测试数据储存并输入到电脑作统计分析。

与各种试验台及夹具组合可构成不同用途的试验机。

用户还可自行输入使用地的重力加速度值，使测试更为精确。

图一结构名称图图二结构名称图传感器外置式表一、传感器内置式推拉力计型号规格表表二、传感器外置式推拉力计型号规格表一、功能特点：1、高精度高分辨率。

2、五种测试模式、三种显示方式可供选择——最大程度提高测试效率。

3、N（牛顿）、kg（公斤）、lb（磅）三种计测单位可供选择、相互换算。

4、重力加速度设置功能—用户可自行输入使用地的重力加速度精确值。

使测试及单位换算更为精确。

5、峰值保持功能。

保持峰值显示直至手动清零。

6、自动峰值功能，保持显示峰值2秒后自动解除。

7、可设定上下限及比较值做统计分析。

超过比较值蜂鸣报警。

8、数据储存功能，可储存896个测试值。

9、数据输出功能，可将数据通过数据线输入电脑做各种分析。

10、绿色环保，10分钟无操作自动关机。

11、高品质充电电源。

充电电压从100V至 240V可用，可适应国内、国外绝大多数地区。

还有短路、漏电、过载保护功能。

12、2套安装尺寸，适应国内外多数测试机台，方便用户安装到机台上使用。

13、特有的开关接点通断力测试功能，使开关通断力测试更精确。

14、6位大屏幕显示。

二、推拉力计型号规格表(见表一、表二)三、安全注意事项注意事项如果操作错误，可能会损坏本仪器或导致严重的事故。

本说明书中指出了预防事故发生的重要事项和仪器的使用方法，请在使用前仔细阅读此说明书，阅读后妥善保存，以备再次阅读。

如果是测试冲击负荷请选用最大负荷比所要测试的冲击负荷大一倍的机型。

警告事项1、在破坏性测试时，应戴上保护面具和手套以防测试过程中发生的飞溅物质伤及人体。

数显式推拉力计使用说明书感谢购买HF系列数显式推拉力计本推拉力计具有高精度、易操作、携带方便等优点。

更具有各种测试模式，方便测试者使用，且可将测试数据储存并输入到电脑作统计分析。

与各种试验台及夹具组合可构成不同用途的试验机。

用户还可自行输入使用地的重力加速度值，使测试更为精确。

图一结构名称图图二结构名称图指示开机关机单位记忆键键键键显示屏标志量程（kg )200-50010002000-5000D L H B M12M12M20*1.5515176.276.276.2100.419.125.431.8量程(t）H 2D D 4102050139.8150Ф76Ф84Ф40Ф44S 型传感器柱形传感器传感器外置式表一、传感器内置式推拉力计型号规格表.*示值误差±0.5%单位k g lb N 输出接口R s 232 九孔插座电源 充电电池充电器（充电电压100∨～240∨）传感器结构S 型高精度传感器(内置式)工作温度535℃～℃运输温度-1060℃～℃相对湿度1580R H ％～％工作环境周围无震源及腐蚀性介质净重~450g外形尺寸 23066 ××36 m m型号规格H F -2 H F -5 H F -10 H F -20 H F -50 H F -100 H F -200 H F -500 H F -1000最大负荷值2 5 10 20 50 100 200 500 1000N k g l b 0.2 0.5 1 2 5 10 20 50 1000.44 1.1 2.2 4.4 11 22 44 110 220负荷分度值0.001 0.001 0.01 0.01 0.01 0.1 0.1 0.1 10.0001 0.0001 0.001 0.001 0.001 0.01 0.01 0.01 0.1N k g 0.0001 0.0001 0.001 0.001 0.001 0.01 0.01 0.01 0.1l b表二、传感器外置式推拉力计型号规格表注：“Ｍg －兆克或t －吨”在显示屏上显示为“ k g ”一、 功能特点： 1、高精度高分辨率。

数显推拉力计作业指导书引言：数显推拉力计是一种常用的测试仪器，用于测试物体的力度、压力和拉力等参数。

本指导书旨在帮助用户正确使用和操作数显推拉力计，以便能够有效地完成各项测试任务。

一、产品概述数显推拉力计是一种便携式、精密度高的测试仪器，通常由数显显示器、测力传感器、操作按键和电源组成。

它具有显示清晰、操作简便、测试准确等特点，广泛应用于机械加工、汽车制造、医疗器械、航空航天等领域。

二、安全注意事项1. 在使用数显推拉力计之前，必须阅读并理解本指导书的所有内容，确保操作的安全性和正确性。

2. 使用前检查数显推拉力计的外观，确保没有明显损坏或异常。

3. 请勿把数显推拉力计暴露在高温、高湿度、强磁场或腐蚀性环境中。

4. 在操作过程中，应使用合适的个人防护设备，如手套、护目镜等。

5. 严禁将数显推拉力计用于超过其额定测力范围的测试。

三、操作指南1. 准备工作a. 将数显推拉力计放置于平稳的工作台面上。

b. 插入电源适配器，并确保供电正常。

c. 确保与数显推拉力计相连的传感器的连接牢固可靠。

2. 开机与关机a. 按下电源开关，数显显示器将显示开机画面。

b. 待开机完成后，数显推拉力计进入正常工作状态。

c. 关机时，按住电源开关，并等待显示器关闭后松开。

3. 功能选择a. 数显推拉力计有多种测试功能可供选择，如压力测试、拉力测试、峰值保持等。

b. 使用上下方向键选择所需测试功能，并按确认键确认。

c. 使用左右方向键调整测试参数，如单位、测力范围等。

4. 测试操作a. 将待测试物体固定在测试台面上，并确保固定牢固。

b. 手持数显推拉力计，将传感器与物体接触，并保持垂直状态。

c. 缓慢施加或施力于待测试物体，数显推拉力计将实时显示当前测试数值。

5. 数据处理a. 数显推拉力计可实现最大值、最小值、平均值等数据的自动记录与计算。

b. 测试完成后，可以通过按键操作查看历史记录、导出数据或进行其他数据处理操作。

四、维护与保养1. 定期清洁数显推拉力计，可使用干净、柔软的布进行擦拭。

数显推拉力计HF-500简介数显推拉力计HF-500是一种专门用于测量物体推力和拉力的仪器，广泛应用于质量控制、材料测试、机械制造、医学等领域。

HF-500是HF系列的一员，是一款多功能、易于操作、精度高、稳定性好的经济型推拉力计。

功能数显推拉力计HF-500具有以下主要功能：1.推力和拉力的测量：HF-500推拉力计可分别测量物体的推力和拉力，测量范围为0-500N。

2.高精度：HF-500推拉力计的分辨率为0.1N，具有高精度和可靠性。

3.数显显示：HF-500推拉力计采用数码显示屏，可直观地显示测量结果，并提供峰值保持、数据记录等功能。

4.适用性广：HF-500推拉力计广泛适用于各种材料、产品的推力和拉力测试，包括塑料、金属、橡胶、纸张、织物等。

5.可靠性高：HF-500推力计采用质量可靠、稳定性好的传感器，确保测量结果的准确性和稳定性。

6.易于携带：HF-500推拉力计设计紧凑，方便携带和使用，适合现场测试和移动测试应用。

技术参数HF-500推拉力计的主要技术参数如下：•测量范围：0-500N•分辨率：0.1N•最大测量误差：±0.5%F.S.•负载方式：拉力或推力•显示方式：数显•单位：N, kgf, lbf•线速度：50、100、200、500mm/min可调•电源：1.5V AAA 电池 *3•工作温度：0℃-40℃使用方法HF-500推拉力计的使用方法非常简单：1.打开电源开关，仪器启动。

2.确认仪器的测量单位和线速度等参数设置。

3.将待测物体与推拉力计夹紧并使其拉直。

4.通过数码显示屏即可查看测量结果。

5.对于需要峰值保持、数据记录等功能的用户，可根据需要进行相应的操作。

注意事项在使用HF-500推拉力计时需要注意以下几点：1.避免仪器受到剧烈的震动和冲击。

2.避免仪器受到高温和潮湿的环境。

3.在使用前必须对仪器进行检查和校准，确保测量结果准确可靠。

4.使用过程中注意安全，避免发生意外事故。

HF-100系列数显推拉力计介绍
HF－100系列数显推拉力计介绍
深圳恩慈有限公司提供资料
简单介绍：
HF－100系列数显式推拉力计高精度高分辨率，稳定性高上下限偏差值自由设定，自动声报警及电平信号输出配合本公司电动测试机台，可实现拉断即停，力值保持、施加力限制、疲劳试验等各种新型实用功能
产品用途：
HF系列数显式推拉力计是通用型便携式推拉负荷测试仪器，适用于各种产品的推拉力负荷测试，插拔力测试、破坏试验等，并可结合各种机台和夹具组成不同用途的小型试验机。

◆主要特点
◆高精度高分辨率，稳定性高
◆上下限偏差值自由设定，自动声报警及电平信号输出
◆测试方向显示（拉力+，推力-）
◆段式液晶显示器，绿色背光屏
◆存储99组测试数据，并自动计算存储数据的平均值，
最大值及最小值
三种单位N、kgf、lbf自动互换
◆峰值保持、峰值自动解除功能（可设定0～30秒）
◆重力加速度值可设定
◆无操作自动关机（时间自由设定0～99分钟）
◆采用外置智能充电器，可安全的充电，延长电池寿命
◆串口通讯（波特率9600），可打印10组存储的测试数据和最大值、最小值、平均值、合格或不合格判断。

◆可以连接上位机对存储数据进行读取、打印、删除、分析等操作
◆配合本公司电动测试机台，可实现拉断即停，力值保持、施加力限制、疲劳试验等各种新型实用功能
图片：
◆参数规格。

主題：推拉力计操作说明
1目的
1.1爲確保推拉力计的正確操作性與操作時效性.
2適用範圍
3定義: 無
4權責
4.1使用單位:負責保管、請修、使用、保養.
4.2製造課生技組:負責編寫操作說明書.
4.3文管中心:負責操作說明書的發行與保管.
5作業內容:
5.1操作步聚：
5.1.1.推压力测试时，则将配件装到“PUSH”端的中心轴上。

5.1.2.拉伸力测试时，则将配件装到“PULL”端的中心轴上。

5.1.3.测试前将“PEAK/TRACK”按钮轻轻压下，o符号旋转在“PEAK”位置，轻轻按下为归零，如
指针没有在刻度盘上的“0”，则要旋转表盖指针和“0”对准。

5.1.4.再重复按一下按钮确认是否归到零。

5.1.5.测试时将推拉力计安装在测试台上或双用稳固地握住进行测试（必须和被测物同一直线上，
否则无法取得正确的测量值，甚至会损坏推拉力计）。

5.1.
6.测试完成后观察刻度指针所指的位置为测试数值。

6 作業流程圖: 無.
7 參考文件: 無.
8 附錄：推拉力计各部件说明。

文件修正一览表
变更前：
1. 目的
为更好的操作,维护机器及确保测试结果的准确度,便于操作员使用及保养仪器,特制定此操作说明。

2. 范围
使用于本公司保持力测试。

3. 参考记录
3.1《仪器测试记录表》（QC-4-009）
3.2《量规仪器总览表》（QC-4-007）
3.3《仪器校验状态标签》
3.4《仪器异常处理报告》（QC-4-011）
3.5《仪器点检表》（QC-4-012）
4.维护单位
品保部/实验室
5. 权责
实验室：管理、操作、保养本仪器
QC-3-019 00
●首次发行○修订○废止○手冊○程序书●指导书
6. 作业程序与说明
6.1 仪器外观如图：
6.2按下ON/OFF键，开启电源。

6.3按下（单位）键，调节显示屏测试单位显示为kgf。

6.4按下（峰值）键，调节仪器测试模式为保持峰值。

6.5将待测试产品放置在夹具中，放在拉力计测头下面。

6.6转动仪器右边摇柄，将待测试产品的PIN针压出塑胶。

（注意测试头不要接触到待测试产品的塑胶。

6.7记录显示屏上胡数据，按下（置零）键，准备下一次测试。

HF通信协议波特率：2400 无奇偶校验2个停止位HF推拉力计采用自定义MODBUS-RTU协议，上位机(PC)发送下位机(仪器)主要采用03、06等2个功能码。

1、03（0x03）读取一个或多个保持寄存器请求：地址1个字节0x01功能码1个字节0x03起始地址2个字节0x0001-0x000C寄存器数量2个字节N(1-12)CRC16校验2个字节高位在前低位在后起始地址取值：0x0001 产品规格，此位表示满量程值。

注：通过当前量程可计算出小数点的位数量程< 10时小数点数为3量程>= 10 且量程<100 小数点数为2量程>= 100 且量程<1000 小数点数为1量程>= 1000 小数点为0小数点的位数与单位为N与KN时的小数点位数相同。
