下载文档原格式
酸性染料染锦纶用匀染剂性能检验方法探讨黄桂珍;何丽清;薛桂萍;颜陈喜【摘要】探索新的匀染剂性能检验方法,并用电脑测配色技术和数学计算方法把检测结果量化,结果表明:总不均度小于0.3,匀染剂性能很好；总不均度在0.3 ～0.6以内,匀染剂性能一般；总不均度大于0.6,匀染剂的性能很差,跟不添加匀染剂染色的效果一样.与常规的检测方法进行对比,新方法能更快速、直观、有效地检验匀染剂的性能好坏.【期刊名称】《化纤与纺织技术》【年(卷),期】2012(041)001【总页数】5页(P13-16,21)【关键词】锦纶;匀染剂;酸性染料;缓染;移染【作者】黄桂珍;何丽清;薛桂萍;颜陈喜【作者单位】广东纺织职业技术学院,广东佛山528041;广东纺织职业技术学院,广东佛山528041;广东纺织职业技术学院,广东佛山528041;广东三水昊通印染有限公司,广东三水528100【正文语种】中文【中图分类】TS193.222酸性染料染锦纶时，染料上染急剧，易在织物表面产生“经绺”或“横档”等染色疵病，当两只或两只以上的染料拼色时，易发生竞染现象[1]，解决的方法是在染液中加入合适的匀染剂。
现在市场上酸性染料染色用匀染剂种类繁多，结构各异，匀染效果不尽相同。
据文献介绍，检验匀染剂性能常用的方法有：缓染性试验、移染性试验等，综合这些方法能基本检验出匀染剂的性能好坏，但是实验结果评判标准不够直观精确。
本文探索新的酸性染料染色用匀染剂检验方法是：染色处方采用三原色弱酸性染料拼色，染色工艺用阶梯式升温的染色方法，染后织物用电脑测色仪测试布样的CIE 1976 L*、a*、b*值，再用数学方法计算结果。
该方法能精确判断出匀染剂的性能好坏，帮助企业筛选出优秀的匀染剂应用于生产，提高产品质量，降低翻修风险，使企业在市场上获得更好的竞争力。
1 实验1.1 材料、试剂和仪器材料：经前处理的锦纶针织物(广东肇庆鸿基织业有限公司)染料：雅格赛特红N-2RBL、雅格赛特黄N-R、雅格赛特蓝N-R(广州雅运纺织化工有限公司)。
涤、锦、棉一浴一步法染色技术崔浩然（常州市新浩印染有限公司，江苏常州 213031）摘 要 染涤、锦、棉织物，改传统的二浴二步套染工艺为一浴一步染色工艺，其工艺关键点：（1）要选用符合条件的分散染料染涤，中性染料染锦，热固型活性染料染棉；（2）要施加涤纶与锦纶复合型匀染剂。
该工艺染色效果良好，“优质、高效、节能、减排”优势突出。
关键词 涤纶；锦纶；棉；一浴一步法；染色技术中图分类号：TS 193 文献标识码：A 文章编号：1005-9350(2013)08-0040-03One bath one step dyeing technology of polyester/polyamide/cotton blended fabricCUI Hao-ran（Changzhou Xinhao Printing and Dyeing Co., Ltd., Changzhou 213031, China）Abstract Traditional dyeing process of two bath two step for polyester/polyamide/cotton blended fabric was replaced by one bath one step method, of which the key points were that: (1) suitable dispersing dyes, netural dyes and thermosetting type reactive dyes were selected to dye polyester, polyamide and cotton, respectively; (2) composite levelling agent for polyester and polyamide were used. The one bath one step process showed good dyeing effect with distinct advantages of high quality and efficiency, energy saving and emission reduction.Key words polyester；nylon；cotton；one bath one step method；dyeing technology投稿日期：2013-03-05作者简介：崔浩然（1937-），男，江苏常州人，高工，研究方向：从事印染生产技术和生产工艺的研究与应用。
分散染料性能分散染料的性能一、涤纶超细纤维专用分散染料具体如下特征：1、具有较低的初染率和较高的最终上染率，故匀染性，染深色性好。
2、对染色的温度和时间影响较小，重现性好。
3、染浴 PH 适应范围较宽。
4、具有较好的提升率。
5、具有较优良的染色坚牢度。
二、筒子纱染色专用分散染料特征：1、具有优良有分散性和渗透性，减少筒子内外层色产差。
2、优良的染色坚牢度，适用于色织和针织后加工整理工艺。
3、配合合理的染色工艺，减少涤纶低聚物析出。
三、速染型分散染料特征：1、具有优良有分散染料稳定性，在纤维上吸附均匀，能获得优良的匀染性。
2、当温度达到 130 ℃时染料基本全部上染，能大幅度缩短染色工时。
3、染色完毕后可不还原清洗，用皂洗就能达到色牢度要求。
4、三原色具有优良的相容性和提升率。
5、PH 适应范围广，尚可用于活性染料同浆印花。
四、高温型染料特征：属高能量分散染料、升华牢度好，匀染性差，适用于高温高压染色，热熔染色和印花。
五、中温型染料特征：属中能量分散染料、升华牢度中等，匀染性中等，热熔曲线平坦，适用于高温高压，热熔染色和载体染色。
六、低温能量分散染料、升华牢度差，匀染性好，适用于高温高压和载体染色。
分散染料定义：1、何谓分散染料？适用于哪些纤维染色？分散染料是一类在水中溶解度低而呈高度分散性的非离子型染料。
染料通常与分散剂混和，在水中呈悬浮体。
分散染料适宜于：醋酸纤维、涤纶、锦纶、氨纶、 PTT 纤维、 DLA 纤维染色外，还能用于氯纶、丙纶的原浆着色以及塑料的着色。
2、分散染料的分类如何？各类分散染料的性能如何？按化学结构分：主要有偶氮型和蒽醌型两大类、还有硝基苯乙烯，苯骈咪唑等含杂环结构的。
按应用性能和染色牢度通常分为：（1）、低温型（E 型）适宜于高温高压染色和载体染色，染物升华牢度差，匀染性好。
（2）、中温型（ SE 型、 M 型）适宜于高温高压、热熔轧染，也可用于载体染色，升华牢度中等，匀染性中等。
涤纶针织物碱减量和染色一浴一步法工艺发布时间：2021-05-19T15:10:03.227Z 来源：《基层建设》2020年第35期作者：圣光[导读] 摘要：为解决常规涤纶织物染整加工需要碱减量、染色、还原清洗、水洗分步分浴进行所带来的耗时耗能等问题,使用耐碱分散染料,采用“碱减量和染色一浴一步法”工艺对涤纶针织物进行染整加工。
杭州卓达染整有限公司摘要：为解决常规涤纶织物染整加工需要碱减量、染色、还原清洗、水洗分步分浴进行所带来的耗时耗能等问题,使用耐碱分散染料,采用“碱减量和染色一浴一步法”工艺对涤纶针织物进行染整加工。
分别探讨一浴一步法工艺中烧碱质量浓度、温度、时间对涤纶针织物性能的影响,得到最优工艺:处理温度为130℃,保温时间为50min,烧碱质量浓度为10g/L。
结果表明:使用相同的染料、助剂及烧碱量对涤纶针织物处理,采用一浴一步法工艺得到织物的染色深度值比常规工艺处理得到的织物大,增深10%左右,若要达到相同的颜色,一浴一步法工艺可有效节省染料的用量;采用一浴一步法得到的染色涤纶针织物能达到免还原清洗的效果,染色产品色光稳定,色牢度优异。
关键词：涤纶针织物;耐碱分散染料;涤纶染色;碱减量;一浴一步法;染色性能涤纶特有的结构和分子链的排列方式使得涤纶织物存在吸湿困难、触感差、手感硬等缺点,服用性能不像天然纤维那么优异。
为了使涤纶织物具有良好的垂悬性、蓬松度和柔软度以及较好的吸湿性和透气性,通常需先对涤纶织物进行碱减量处理。
传统的分散染料结构中通常含有—HNCO—、—CN、—OCO—等基团,这些基团会在高温且有碱的条件下水解导致染料性能如色光、上染百分率等的变化。
为了使其获得良好的手感,避免染色后再进行碱减量处理对已经上染到涤纶上的染料分子造成破坏,传统染色方法采用先碱减量再染色的工艺路线。
本文使用高耐碱分散染料进行涤纶织物的染色和碱减量一浴处理。
由于高温条件下析出的涤纶低聚物在碱性染浴中具有较好的分散性,染色结束后织物可不进行还原清洗,染色设备也不必因涤纶低聚物的不断黏附和积累而需要定期停机清洗。

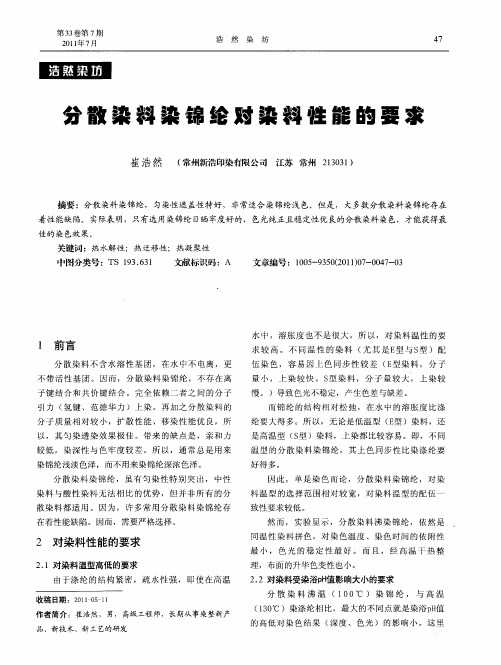

第 33 卷第 7 期2011年 7 月47摘要：分散染料染锦纶，匀染性遮盖性特好，非常适合染锦纶浅色。
但是，大多数分散染料染锦纶存在着性能缺陷。
实际表明，只有选用染锦纶日晒牢度好的，色光纯正且稳定性优良的分散染料染色，才能获得最佳的染色效果。
关键词：热水解性；热迁移性；热凝聚性中图分类号：TS 193.631 文献标识码：A 文章编号：1005-9350(2011)07-0047-03崔浩然 （常州新浩印染有限公司 江苏 常州 213031）分散染料染锦纶对染料性能的要求分散染料不含水溶性基团，在水中不电离，更不带活性基团。
因而，分散染料染锦纶，不存在离子键结合和共价键结合。
完全依赖二者之间的分子引力（氢键、范德华力）上染。
再加之分散染料的分子质量相对较小，扩散性能、移染性能优良，所以，其匀染透染效果极佳。
带来的缺点是，亲和力较低，染深性与色牢度较差。
所以，通常总是用来染锦纶浅淡色泽，而不用来染锦纶深浓色泽。
分散染料染锦纶，虽有匀染性特别突出，中性染料与酸性染料无法相比的优势，但并非所有的分散染料都适用。
因为，许多常用分散染料染锦纶存在着性能缺陷。
因而，需要严格选择。
2.1 对染料温型高低的要求由于涤纶的结构紧密，疏水性强，即使在高温水中，溶胀度也不是很大。
所以，对染料温性的要求较高。
不同温性的染料（尤其是E型与S型）配伍染色，容易因上色同步性较差（E型染料，分子量小，上染较快。
S型染料，分子量较大，上染较慢。
）导致色光不稳定，产生色差与缺差。
而锦纶的结构相对松弛，在水中的溶胀度比涤纶要大得多。
所以，无论是低温型（E型）染料，还是高温型（S型）染料，上染都比较容易。
即，不同温型的分散染料染锦纶，其上色同步性比染涤纶要好得多。
因此，单是染色而论，分散染料染锦纶，对染料温型的选择范围相对较宽，对染料温型的配伍一致性要求较低。
然而，实验显示，分散染料沸染锦纶，依然是同温性染料拼色，对染色温度、染色时间的依附性最小，色光的稳定性最好。
而且，经高温干热整理，布面的升华色变性也小。
2.2 对染料受染浴pH值影响大小的要求分散染料沸温（100℃）染锦纶，与高温（130℃）染涤纶相比，最大的不同点就是染浴pH值的高低对染色结果（深度、色光）的影响小。
这里收稿日期：2011-05-11作者简介：崔浩然，男，高级工程师，长期从事染整新产品、新技术、新工艺的研发1 前言2 对染料性能的要求浩 然 染 坊Vol.33 No.7Jul.2011染 整 技 术48有二个方面：（1）染料自身水解稳定性的高低分散染料普遍存在着容易水解会使得色明显或严重变浅变色的缺陷，这在高温高压（125～ 135℃）条件下表现得尤为突出。
可是，经检测，在常温常压（100℃）条件下，只要染浴的pH值＜8,染料的水解性就很小，就不足以对染色结果构成负面影响。
（2）染料的上色量与染浴pH值依附性的大小分散染料染锦纶，全凭分子引力上染，不存在离子键结合。
所以，分散染料对锦纶的上染量，不但受锦纶自身氨基（-NH 2）含量多少的影响小（遮盖性好，不容易产生径柳、纬档染疵），就是对氨基（-NH 2）正离子化（-N +H 3）程度的大小（染浴pH值的高低），也不甚敏感。
检测表明，即便染浴pH值在4～8的范围内波动，对其染色结果的影响也不明显。
故染浴pH值一般呈弱酸性（4～7）即可。
必要时，还可以在pH值=7～8的弱碱性浴中染色。
比如，以分散大红S-BWFL为主染锦纶时，在弱碱性条件下染色，比在弱酸性条件下染色，得色更红亮更纯正。
可见，在沸温条件下染锦纶，对分散染料自身水解稳定性的高低以及对染浴pH敏感性大小，单就得色深度而论，对染料要求不高。
（3）对染料热迁移性大小的要求实验表明，分散染料染锦纶，在高温干热条件下后处理，也有热迁移现象发生。
在实际生产中，分散染料染较浅色泽时，染料的热迁移现象对色光及染色牢度的影响不明显（因为，分散染料的热迁移量与色泽深度成正比关系）。
而以分散—中性或分散一酸性染料。
一浴法染锦纶中深色时（注：中性和酸性染料染锦纶，匀染性差；分散染料染锦纶，匀染性好。
拼混染色，可取长补短），在高温干热条件下（后柔软热拉），分散染料的热迁移行动，也比较活跃，也会给布面色光与染色牢度造成明显的影响。
因此，用分散染料染锦纶浅色时，对染料的热迁移性可以稍加或不加考虑。
而用分散染料与中性、酸性染料混拼染锦纶中深色时，在控制分散染料拼混比例的同时，仍需要选用热迁移性较小（高水洗牢度）的染料配伍染色。
因为只有这样才能确保染色物，经高温后整理，色光稳定湿牢度好。
表1 热迁移性小的分散染料（4）对染料热凝聚性大小的要求检测结果表明，绝大多数分散染料的热凝聚程度，在沸温（100℃）染锦纶条件下比在高温（125～135℃）染涤纶条件下小得多，不足以影响染色质量。
显然，这是由于染色温度相对较低，扩散剂的稳定性较好，染料自身的聚集（结晶）倾向较小的缘故。
因此，就热凝聚性而言，大多数分散染料（有一定凝聚性但可解聚）均可适用。
（5）对染料日晒牢度高低的要求分散染料在锦纶上的日晒牢度有二个特点：一是，从整体上看，日晒牢度较差。
而且，不同结构的分散染料其日晒牢度相差甚远。
二是，染锦纶与染涤纶的日晒牢度并非一致。
染锦纶的日晒牢度一般低于或显著于染涤纶。
究其原因，这与锦纶微结构相对松弛，吸湿能力相对较高，接触空气、阳光、水份的可能性较大密切相关。
品种H-WF系列染料:分散嫩黄H-WF 分散黄棕H-WF 分散大红H-WF 分散红H-WF 分散红玉H-WF 分散艳蓝H-WF 分散藏青H-WF 分散黑H-WF LXF系列染料:分散嫩黄LXF 分散黄棕LXF 分散大红LXF 分散红LXF 分散红玉LXF 分散艳蓝LXF 分散藏青LXF 分散黑LXFHXF系列染料:分散橙HXF分散红HXF 分散艳蓝HXF 分散藏青HXF 分散黑HXF 安诺可隆MS系列染料：分散嫩黄MS 分散黄棕MS 分散粉红MS 分散红MS 分散大红MS 分散艳蓝MS 分散藏青MS 分散黑MS大爱尼克司XF/SF系列染料:分散嫩黄XF 分散黄棕XF分散大红XF 分散红玉XFN 分散翠蓝XF 分散艳蓝XF 分散藏青XF 分散黑XF 分散大红SF 分散红SF 分散艳红SF 分散深红SF 托拉司W/WW系列染料:分散嫩黄W-6GS 分散金黄W-3R分散大红W-RS 分散红玉W-4BS分散艳蓝W-RBS 分散藏青W-RS 分散黑W-NS 分散黄棕WW-DS 分散紫WW-2RS 分散大红WW-FS 分散红WW-BFS 分散红WW-3BS分散艳蓝WW-2GS 分散藏青WW-GD 分散黑WW-KS生产厂家江苏亚邦染料股份有限公司浙江龙盛集团杭州吉华化工有限公司上海安诺其纺织化工有限公司原德国德司达公司原汽巴精化有限公司(现亨斯迈)第33卷第7期2011年7月49表2 分散染料染涤纶与染锦纶的日晒牢度比较染色深度 日晒牢度(ISO 105-B02标准)/级 /(%,omf) 染涤纶 染锦纶分散金黄SE-3R 1 6 5分散红玉SE-GFL(C.I.分散红73) 1 6 3～4分散大红SE-GS(C.I.分散红153) 1 5～6 4分散红SE-3B(C.I.分散红343) 1 5 4分散荧光红G(C.I.分散红277) 1 4 2分散红玉S-2GFL(C.I.分散红167) 1 6 5分散大红S-BWFL(C.I.分散红74) 1 4 2～3分散紫HFRL(C.I.分散紫26) 1 5～6 4分散翠蓝S-GL(C.I.分散蓝60) 1 5 3分散蓝E-4R(C.I.分散蓝56) 1 6 5分散深蓝HGL(C.I.分散蓝79) 1 4～5 2注：染料1%（omf），染浴pH=5～5.5，130℃，30min 染涤纶，100℃，30min染锦纶就日晒牢度而言，分散染料染锦纶尤其是染浅淡色，多数染料不宜使用。
因而必须认真节选。
而且绝对不可以按染涤纶的日晒牢度来选择染料。
实践说明，选用染锦日晒牢度好的，而且日晒牢度彼此相当的染料配伍染色，是分散染料染锦纶（尤其是浅淡色）重要的技术关键。
（6）对染料色光异变性大小的要求分散染料染锦纶与染涤纶相比，有一个突出问题。
就是具有色光异变性。
其中有两个方面：①分散染料染锦纶与染涤纶的色光大多不同。
表3 常用分散染料染锦纶的色光异变性发色色光130℃染涤纶 100℃染锦纶分散嫩黄SE-4GL(C.I.分散黄211)鲜亮的嫩黄色 橘黄色分散红E-FB(C.I.分散红60) 桃红色 玫红色分散大红SE-GS(C.I.分散红153)橘红色 枣红色分散红E-BD(C.I.分散红13) 暗红色 青红色分散红S-BS(C.I.分散红152) 黄光艳红色 蓝光枣红色分散红SE-B(C.I.分散红82) 暗红色 暗紫色分散红S-FRL(C.I.分散177红) 黄光大红色 枣红色分散红SE-4RB(C.I.分散红73) 黄光普红色 蓝光枣红色分散蓝E-4R(C.I.分散蓝56) 显红光艳蓝色 显蓝光普兰色分散翠蓝S-GL(C.I.分散蓝60) 微黄光翠蓝色 灰光湖蓝色分散红E-3B(C.I.分散红60) 桃红色 玫红色经选择，在常用分散染料中，只有部分分散染料在锦纶与涤纶上的发色色光相似。
如，分散金黄SE=3R、分散红玉S-5BL(C.1.分散红167)、分散紫HFRL(C.1.分散紫26)、分散深蓝S-3BG(HGL)(C.1.分散蓝79)、分散红SE-4RB(C.1.分散红73)等。
②分散染料染锦纶，染浴pH值不同其得色色光也不同。
经检测，许多分散染料染锦纶，其得色色光随染浴pH值而变化。
表4 分散染料染锦纶染浴pH值对色光的影响不同pH值的得色色光 pH=5～5.5 pH=7～8分散大红SE-GS(C.I.分散红153) 枣红色 黄光红色分散金黄SE-3R 金黄色 深艳金黄色分散蓝E-4R(C.I.分散蓝56) 普蓝色 蓝光艳蓝色分散灰SE-N 红光灰色 蓝光灰色分散红SE-B(C.I.分散红82) 暗紫色 红莲色分散红玉S-2GFL(C.I.分散红167) 蓝光红色 枣红色分散大红S-BWFL(C.I.分散红74) 橘红色 枣红色分散红S-FRL(C.I.分散红177) 枣红色 紫青色分散红E-BD(C.I.分散红13) 青红色 艳青红色分散红SE-4RB(C.I.分散红73) 艳枣红色 艳枣红色分散红SE-3B(C.I.分散红343) 玫瑰红色 玫瑰红色注：染料5%（omf），100℃，30min染锦纶分散染料在100℃条件下稳定性良好，几乎不会发生可察觉的水解现象。
因此，在pH=7～8的微碱性染浴中，其色光的变化并非因染料水解所致。
这说明，分散染料染锦纶，一旦染浴pH值波动（通常是水，织物释碱引起），其得色色光就可能产生明显甚至严重的差异。
