公路桥梁荷载横向分布系数的计算问题

探讨横向分配系数计算方法桥梁荷载横向分配系数的计算主要有铰接板（梁）法、刚接板（梁）法、偏心压力法、修正偏压法、比拟正交异性板法（G-M法）、弹性支承连续梁法、考虑抗扭的弹性支承连续梁法等[1]。

如何正确选择适用方法是广大设计人员面对的一个重要问题。

1、荷载横向分配系数计算理论在荷载横向分配计算中，结构的横向连接刚度起着至关重要的作用。

横向连接刚度越大，荷载横向分布作用越显著，各主梁所分配的荷载也越趋均匀。

因此需要根据实际的横向结构拟定出较为合理的简化计算模型，从而确定相应的计算方法。

对于城市宽桥，需要用梁格法，通过有限元计算来得到桥梁的横向分配系数[2]。

梁格系理论是将桥梁上部结构用一个等效梁格来代替分析，等效梁格后再将其结果还原到结构中就可得到所需的计算结果。

此法易于理解，便于使用，而且比较精确。

一般说来等效梁格的网格越密，计算结果的精确度就越高。

梁格法主要应用简支梁桥挠度参数跟横向分配系数的关系来求得横向分配系数。

通过最不利荷载的布置求得各片主梁的挠度，再由在单片主梁上跨中加载所得的挠度，从而得出各片主梁的荷载横向分配系数[2]。

2、应用梁格法的实例橄榄河桥位于省道S214线上，原桥为5-15m双曲拱桥，由于该桥病害严重，相关单位对该桥进行了重建。

2014年重建桥梁为4跨预应力混凝土连续梁桥，主梁结构为4片预应力混凝土连续小箱梁。

桥跨布置为19.92m+20m+20m+19.92m。

梁格法采用Midas/civil结构分析软件进行计算，图1为计算模型。

全桥模型在横向最不利汽车荷载布置下各片梁所承受内力值与跨中各片梁内力值之和的比值即为该片梁的横向分配系数。

同时采用刚性梁法计算该桥在最不利汽车荷载作用下的横向分配系数。

主梁从左往右编号为1-4号见图2。

表1为两种方法计算出的1-4号梁的荷载横向分配系数。

3、结语采用刚接梁法及梁格法对一座4片小箱梁构成的主梁的横向分配系数进行了计算。

经过对计算结果比较，可以得到如下结论：1）因刚接梁法主要考虑箱梁翼缘及各片箱梁之间湿接缝的刚接，横隔板的刚度平均分配到梁的纵向，故其横向分配系数计算结果偏大。

实用文档标准文案横向分布系数的示例计算一座五梁式装配式钢筋混凝土简支梁桥的主梁和横隔梁截面如图，计算跨径L=19.5m ，主梁翼缘板刚性连接。

求各主梁对于车辆荷载和人群荷载的分布系数？杠杆原理法：解：1绘制1、2、3号梁的荷载横向影响线如图所示2再根据《公路桥涵设计通用规范》（JTG D60-2004） 规定，在横向影响线上确定荷载沿横向最不利布置位置。

如图所示： 对于1号梁： 车辆荷载：484.0967.02121=⨯==∑ηcq m 人群荷载：417.1==r cr m η 对于2号梁： 车辆荷载：5.012121=⨯==∑ηcq m 人群荷载：417.0==r cr m η 对于3号梁： 车辆荷载：5.012121=⨯==∑ηcq m 人群荷载：0==r cr m η4、5号梁与2、1号梁对称，故荷载的横向分布系数相同。

偏心压力法（一）假设：荷载位于1号梁 1长宽比为26.25.155.19>=⨯=b l ，故可按偏心压力法来绘制横向影响线并计算横向分布系数c m 。

本桥的各根主梁的横截面积均相等，梁数为5，梁的间距为1.5m ，则：5.220)5.11(2)5.12(2222524232221512=+⨯+⨯=++++=∑=a a a a a ai i2所以1号5号梁的影响线竖标值为：6.0122111=+=∑i a a n η 2.0122115-=-=∑i a a n η由11η和15η绘制荷载作用在1号梁上的影响线如上图所示，图中根据《公路桥涵设计通用规范》（JTG D60-2004）规定，在横向影响线上确定荷载沿横向最不利布置位置。

进而由11η和15η绘制的影响线计算0点得位置，设0点距离1号梁的距离为x ，则：4502.015046.0=⇒-⨯=x xx 0点已知，可求各类荷载相应于各个荷载位置的横向影响线竖标值3计算荷载的横向分布系数 车辆荷载：()533.0060.0180.0353.0593.02121=-++⨯==∑ηcq m 人群荷载：683.0==r cr m η （二）当荷载位于2号梁时 与荷载作用在1号梁的区别以下：4.0122112=+=∑i a a a n η实用文档标准文案0122552=-=∑ia a a n η 其他步骤同荷载作用在1号梁时的计算修正偏心压力法（一）假设：荷载位于1号梁 1计算I 和T I ：2.3813018)2814(150)18150()2814(1301821)(2122221=⨯++⨯-+++⨯⨯=+-++⨯=ch bd c b d ch y8.912.3813012=-=-=y y y[][]43333313132106543)112.38)(18150(2.381508.911831))((31cm d y c b by cy I ⨯=---⨯+⨯⨯=---+⨯=对于翼板1.0073.01501111<==b t ，对于梁肋151.01191822==b t 查下表得所以：311=c ，301.02=c 433331027518119301.01115031cm t b c I i i i T ⨯=⨯⨯+⨯⨯==∑2计算抗扭修正系数β 与主梁根数有关的系数ε则n=5，ε=1.042 G=0.425E875.055.15.1910654310275425.0042.111)(112332=⎪⎭⎫ ⎝⎛⨯⨯⨯⨯⨯+=+=E E B l EI GI T εβ 3计算荷载横向影响线竖标值11η和15η55.0122111=+=∑i a a n βη 15.0122115-=-=∑ia a n βη 由11η和15η绘制荷载作用在1号梁上的影响线如上图所示，图中根据《公路桥涵设计通用规范》（JTG D60-2004）规定，在横向影响线上确定荷载沿横向最不利布置位置。

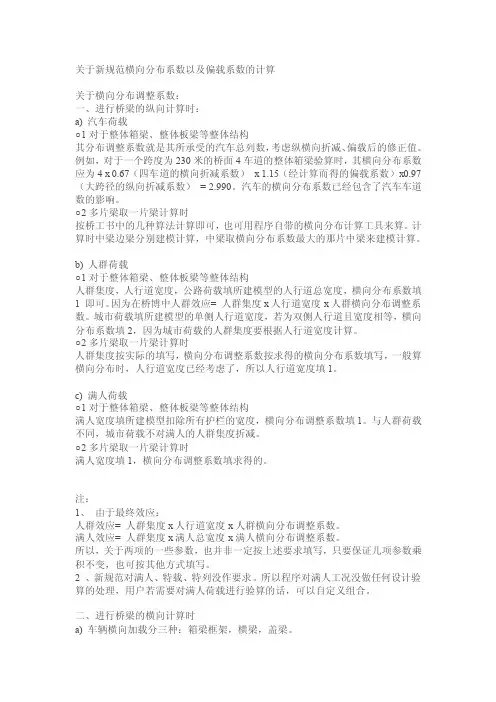

关于新规范横向分布系数以及偏载系数的计算关于横向分布调整系数：一、进行桥梁的纵向计算时：a) 汽车荷载○1对于整体箱梁、整体板梁等整体结构其分布调整系数就是其所承受的汽车总列数，考虑纵横向折减、偏载后的修正值。

例如，对于一个跨度为230米的桥面4车道的整体箱梁验算时，其横向分布系数应为4 x 0.67（四车道的横向折减系数）x 1.15（经计算而得的偏载系数）x0.97（大跨径的纵向折减系数）= 2.990。

汽车的横向分布系数已经包含了汽车车道数的影响。

○2多片梁取一片梁计算时按桥工书中的几种算法计算即可，也可用程序自带的横向分布计算工具来算。

计算时中梁边梁分别建模计算，中梁取横向分布系数最大的那片中梁来建模计算。

b) 人群荷载○1对于整体箱梁、整体板梁等整体结构人群集度，人行道宽度，公路荷载填所建模型的人行道总宽度，横向分布系数填1 即可。

因为在桥博中人群效应= 人群集度x人行道宽度x人群横向分布调整系数。

城市荷载填所建模型的单侧人行道宽度，若为双侧人行道且宽度相等，横向分布系数填2，因为城市荷载的人群集度要根据人行道宽度计算。

○2多片梁取一片梁计算时人群集度按实际的填写，横向分布调整系数按求得的横向分布系数填写，一般算横向分布时，人行道宽度已经考虑了，所以人行道宽度填1。

c) 满人荷载○1对于整体箱梁、整体板梁等整体结构满人宽度填所建模型扣除所有护栏的宽度，横向分布调整系数填1。

与人群荷载不同，城市荷载不对满人的人群集度折减。

○2多片梁取一片梁计算时满人宽度填1，横向分布调整系数填求得的。

注：1、由于最终效应：人群效应= 人群集度x人行道宽度x人群横向分布调整系数。

满人效应= 人群集度x满人总宽度x满人横向分布调整系数。

所以，关于两项的一些参数，也并非一定按上述要求填写，只要保证几项参数乘积不变，也可按其他方式填写。

2 、新规范对满人、特载、特列没作要求。

所以程序对满人工况没做任何设计验算的处理，用户若需要对满人荷载进行验算的话，可以自定义组合。

桥梁荷载横向分布系数的各种计算方法综述姓名：XXX学号：50XXXXXXX3摘要：公路桥梁荷载横向分布有多种计算模型，其中比较实用的有：1）杠杆原理法；2）偏心压力法、修正偏心压力法；3）铰接板（梁）法；4）刚接板（梁）法等。

这些理论方法有各自的适用范围，应按具体情况选用适当的方法来运用。

关键词：混凝土简支梁桥；荷载横向分布系数；影响线；影响因素1引言随着国民经济的发展，对交通的需求日益提高，众多的高速公路及城市快速干道相继修建。

公路桥梁上行驶车辆的轴重加重、速度提高，车流密度也相应提高。

使之在设计过程中如何确保桥梁结构在使用寿命期限内的安全性，准确计算各片梁所需承担的最大活载弯矩就显得尤为重要。

特别是对于中小跨多片梁型的桥梁，当跨数较多时，用测试横向分布状态的方法对桥梁运营状态进行评价，具有简洁、实用、可靠等优点，具有较高的推广价值。

所谓荷载横向分布系数（Lateral Distribution Factor of Live Load）是指公路车辆荷载在桥梁横向各主梁间分配的百分数。

普通简支桥梁中它和各主梁间的联结方式（铰接或刚接），有无内横梁及其数目，断面的抗弯刚度和抗扭刚度，以及车辆荷载在桥上的位置等有关。

它是一个复杂的空间结构问题，在桥梁设计中常简化为平面问题而引用荷载横向分布系数。

[1]目前广泛采用的是利用主梁的纵向影响线和它的荷载横向分布影响线相结合的方法，荷载横向分布系数是在荷载横向分布影响线的基础上按荷载的最不利位置布载，并将荷载位置相应的影响线竖标值求和得到的最后数值结果。

对于混凝土简支梁桥，荷载横向分布系数的影响因素主要有桥粱跨度(Z)、主梁间距(S)、桥面板的厚度(t0)、主梁刚度(K0)、横隔梁(板)的数量及位置、车载类型及布栽位置、车辆间距、栏杆及横跨比等。

[2][3][4][9]2计算方法及其适用范围荷载横向分布理论在桥梁设计中占有重要地位。

目前桥梁荷载横向分布系数常用的计算方法主要有杠杆原理法、偏心压力法（修正偏心压力法）、铰接板（梁）法、刚接梁法和比拟正交异性板法（G-M法）等。

桥梁荷载横向分布系数的各种计算方法综述姓名：XXX 学号：50XXXXXXX3摘要：公路桥梁荷载横向分布有多种计算模型，其中比较实用的有：1）杠杆原理法；2）偏心压力法、修正偏心压力法；3）铰接板（梁）法；4）刚接板（梁）法等。

这些理论方法有各自的适用范围，应按具体情况选用适当的方法来运用。

关键词：混凝土简支梁桥；荷载横向分布系数；影响线；影响因素1 引言随着国民经济的发展，对交通的需求日益提高，众多的高速公路及城市快速干道相继修建。

公路桥梁上行驶车辆的轴重加重、速度提高，车流密度也相应提高。

使之在设计过程中如何确保桥梁结构在使用寿命期限内的安全性，准确计算各片梁所需承担的最大活载弯矩就显得尤为重要。

特别是对于中小跨多片梁型的桥梁，当跨数较多时，用测试横向分布状态的方法对桥梁运营状态进行评价，具有简洁、实用、可靠等优点，具有较高的推广价值。

所谓荷载横向分布系数（Lateral Distribution Factor of Live Load）是指公路车辆荷载在桥梁横向各主梁间分配的百分数。

普通简支桥梁中它和各主梁间的联结方式（铰接或刚接），有无内横梁及其数目，断面的抗弯刚度和抗扭刚度，以及车辆荷载在桥上的位置等有关。

它是一个复杂的空间结构问题，在桥梁设计中常简化为平面问题而引用荷载横向分布系数。

[1]目前广泛采用的是利用主梁的纵向影响线和它的荷载横向分布影响线相结合的方法，荷载横向分布系数是在荷载横向分布影响线的基础上按荷载的最不利位置布载，并将荷载位置相应的影响线竖标值求和得到的最后数值结果。

对于混凝土简支梁桥，荷载横向分布系数的影响因素主要有桥粱跨度(Z)、主梁间距(S)、桥面板的厚度(t0)、主梁刚度(K0)、横隔梁(板)的数量及位置、车载类型及布栽位置、车辆间距、栏杆及横跨比等。

[2][3][4][9]2 计算方法及其适用范围荷载横向分布理论在桥梁设计中占有重要地位。

目前桥梁荷载横向分布系数常用的计算方法主要有杠杆原理法、偏心压力法（修正偏心压力法）、铰接板（梁）法、刚接梁法和比拟正交异性板法（G-M法）等。

桥梁荷载横向分布系数计算方法桥梁是交通系统中重要的基础设施，承载着大量的车辆和行人荷载。

桥梁荷载横向分布系数的计算对于桥梁设计和施工具有重要意义。

本文将详细介绍桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行分析和说明。

桥梁荷载是指作用在桥梁上的各种力量，包括车辆荷载、人群荷载、风荷载等。

横向分布系数是用来描述桥梁荷载在桥面横向分布的系数，其大小与桥梁的形状、结构形式等因素有关。

桥梁荷载横向分布系数的计算是桥梁设计的重要环节，也是施工过程中的关键步骤。

计算桥梁荷载横向分布系数的方法可以分为理论计算和数值模拟两种。

理论计算方法包括集中力作用下的横向分布系数计算和均布力作用下的横向分布系数计算。

数值模拟方法则是利用计算机进行模拟分析，得到更精确的横向分布系数。

根据集中荷载作用下的弯矩和剪力，计算横向分布系数。

根据车道均布荷载的弯矩和剪力，计算横向分布系数。

数值模拟方法可以利用有限元软件进行模拟分析，得到更精确的横向分布系数。

具体步骤如下：通过对模型的应力、应变等进行分析，得出横向分布系数。

下面通过一个简单的算例来说明桥梁荷载横向分布系数的计算方法。

该桥梁为简支梁结构，跨度为20米，桥面宽度为10米。

车辆荷载为50吨的重车，速度为20公里/小时，作用在桥上长度为10米。

通过集中力作用下的横向分布系数计算方法，来计算该桥梁的横向分布系数。

计算桥梁单位长度的自重为5吨/米。

然后，确定车辆荷载的大小为50吨，位置为桥面中心线偏左1米处。

根据车辆荷载作用下的弯矩和剪力，可以得出横向分布系数为67。

根据横向分布系数的定义可知，该桥梁在车辆荷载作用下的横向分布系数为67。

桥梁荷载横向分布系数的计算是桥梁设计和施工中的重要环节，对于保证桥梁的安全性和正常使用具有重要意义。

本文详细介绍了桥梁荷载横向分布系数的计算方法，包括计算原理、步骤和注意事项，并通过具体算例进行了分析和说明。

随着计算机技术和数值模拟方法的发展，未来的研究方向将更加倾向于开发更加精确、便捷的计算方法和模型，以便更好地应用于实际工程中。

公路桥梁荷载横向分布系数的计算问题作者：叶思凯来源：《卷宗》2012年第01期摘要：在公路桥梁的设计中，荷载横向分布系数的计算问题是设计的核心内容。

虽然公路桥梁荷载横向分布系数的计算方式有多种，但是在实质上它们之间是有差异的。

为了改进计算方式，使计算过程更加简化和精确。

本文阐述了常用的公路桥梁荷载横向分布系数的计算方法及公路桥梁荷载横向分布系数对比，对影响计算问题的主要参数进行了分析。

关键词：公路桥梁；荷载横向分布系数；计算Roads and bridges lateral load distribution factor calculation problemAbstract: In the highway bridge design, the lateral load distribution factor calculation is the core of the design. Although roads and bridges lateral load distribution factor is calculated in different ways, but in essence there is a difference between them. To improve the method of calculation, the computation process more streamlined and accurate. This paper describes commonly used roads and bridges lateral load distribution factor in the calculation and distribution of highway bridges lateral load factor comparison, the main problem affecting the calculation of parameters analyzed.Keyword: roads and bridges; lateral load distribution factors; calculation自从国内外的学者对公路桥梁结构的计算进行大量的研究开始，荷载横向分布系数计算就被广泛应用。

荷载横向分布系数的计算方法1. 嘿，你知道吗，杠杆原理就可以用来理解荷载横向分布系数的计算方法哦！就像我们挑扁担一样，重物在不同位置，两边的受力可就不一样啦。

比如有一座桥，桥上的车分布在不同位置，那么桥的各个部分承担的力也就不同啦！2. 哎呀呀，有一种很直观的方法就是比拟法呀。

可以把桥想象成一个大披萨，荷载就是上面的各种配料，分布在哪里，对每一块的影响就不同咯。

想象一下你切披萨的时候，不同部分的厚度是不是就类似荷载横向分布呀！比如一个大型商场的人群分布。

3. 哇哦，还有一种叫做刚接板梁法呢！这就好像是一群人手拉手站成一排，一个人受力后，其他人会跟着分担。

比如说火车在轨道上行驶，轨道的不同部分承担着火车的重量。

4. 嘿！那还有个方法叫铰接板梁法哟。

这就类似于多个秋千连在一起，一个动起来其他的也会受到影响。

像那种多跨的小桥，就可以用这个方法来计算荷载横向分布系数呢！5. 哈哈，还有个比拟很有趣呢，把桥梁比作一个大的拼图。

而荷载横向分布系数的计算就像是在给这个拼图分配各个板块的任务。

想想看一座大型的钢构桥，可不就是这样嘛！6. 哇塞，数值计算法也很厉害哦。

就好像是在解一道超级复杂的数学难题，但解开后就能清楚知道荷载的分布啦。

就像在分析一个复杂的建筑结构体的受力情况一样。

7. 哟呵，梁格法也别忘了哦。

可以把它想象成是一个精致的棋盘，荷载就是棋子，怎么布局就决定了横向分布情况呢。

瞧瞧那些大型的互通立交桥，就是很好的例子呀！8. 最后一个是偏心压力法啦。

这就如同一个跷跷板，一边重压，另一边就会翘起。

像那种有明显偏心荷载的结构，就很适用这个方法。

比如一个特殊造型的雕塑，上面有不均匀的荷载分布。

我的观点结论就是：这些计算方法都各有特点和适用场景，我们要根据实际情况选择最适合的方法来准确计算荷载横向分布系数呀！。
