X80管线钢焊接热影响区组织和性能分析

X80高强管线钢的焊接性及其模拟仿真共3篇X80高强管线钢的焊接性及其模拟仿真1X80高强管线钢是目前建设大型海底油气管道的必备材料之一。

其高强度、优良的低温韧性和防腐能力，使得其在复杂海洋环境下能够长期稳定地运输油气。

而对于这样一种高强度钢材，其焊接质量的稳定性对于管道的运营安全至关重要。

因此，本文将探讨X80高强管线钢的焊接性及其模拟仿真。

首先，我们需要了解X80高强管线钢的化学成分。

X80钢的化学成分主要由C、Si、Mn、P、S以及其他微量元素组成。

其中C的含量较高（0.06%-0.08%），因此焊接时需特别注意焊接热输入，防止产生大量的夹杂物。

其次，我们需要了解X80高强管线钢的焊接工艺。

由于其高强度特性，传统的手动埋弧焊接（SMAW）难以满足其高质量的焊接要求。

因此，现在多采用熔覆焊（SAW）、气体保护焊（GMAW）等自动化焊接工艺。

但是，在实际的焊接过程中，仍需注意焊接电流、焊接速度、压力设定等参数，以保证焊缝的质量。

最后，我们需要了解X80高强管线钢的焊接质量评价方法。

一般对焊接后的钢管进行超声波检测、X射线检测等质量评价，其中焊缝夹杂物及气孔的检测较为重要。

同时，也可采用模拟仿真工具对焊接过程中产生的过热区域、焊接接头区域以及沉积金属区域等进行模拟分析，以评估管道的运营安全。

总结一下，对于X80高强管线钢的焊接，我们需要注意焊接参数的设定，避免产生焊缝质量问题。

同时，应采用多种质量评价方法，确保焊接质量的稳定。

此外，在焊接过程中，应注意管道的生产和运输过程中的防腐保护，以确保管道的运营寿命综上所述，X80高强管线钢的焊接需要注意焊接参数设定和质量评价方法的选用，以确保焊缝的质量稳定。

采用自动化焊接工艺，并注意管道的生产和运输保护，能够有效提高管道的运营寿命，为工业生产和人民生活提供优质的能源和物资保障X80高强管线钢的焊接性及其模拟仿真2X80高强管线钢的焊接性及其模拟仿真随着我国油气资源的不断增加，管道获得了飞速的发展。

第44卷　第4期　2009年4月钢铁Iron and Steel　Vol.44,No.4April 2009X 80热连轧管线钢的成分、工艺对组织及性能的影响崔天燮1,　尚成嘉2,　缪成亮2,　薛文广1,　胡玉亭1(1.山西太钢不锈钢有限公司技术中心,山西太原030003;　2.北京科技大学材料与工程学院,北京100083)摘　要:对三种不同成分设计的Mn 2Mo 2Nb +钢的精轧轧程、轧制温度以及C 、Mo 含量对热轧板卷屈服强度和DW T T 撕裂面积等性能的影响进行了研究,所得到的结论对提高强度,细化奥氏体晶粒,避免混晶具有指导性。

采用含Mo 低碳、高Nb 设计,控制精轧轧程,可以获得具有优良强度和韧性的X80热连轧管线钢产品。

关键词:X80热连轧管线钢;平均流变应力;再结晶;精轧工艺中图分类号:T G14214 文献标识码:A 文章编号:04492749X (2009)0420055205E ffect of the Composition and Process on Microstructure andProperties of X 80Pipeline H ot Strip SteelCU I Tian 2xie 1,　SHAN G Cheng 2jia 2,　M IAO Cheng 2liang 2,XU E Wen 2guang 1,　HU Yu 2ting 1(1.Technology Center ,Taiyuan Iron and Steel (Group )Co.,Ltd.,Taiyuan 030003,Shanxi ,China ;2.School of Materials Science and Engineering ,University of Science and T echnology Beijing ,Beijing 100083,China )Abstract :Based on Mn 2Mo 2Nb system with three different content ,the effect of finishing rolling parameters and rolling temperature as well as the content of C and Mo on yield strength and DWT T shear area values of X80hot strip pipeline steel were investigated.The results are of practical significance to improvement yield strength and to refinement austenite grain size along with to restraint recrystallization during finish rolling.By adjusting the chemi 2cal composition and optimizing the process parameters ,excellent toughness and high strength can be obtained.K ey w ords :X80pipeline strip steel ;mean flow stress ;recrystallization ;finish rolling process作者简介:崔天燮(19572),男; E 2m ail :cuitx @ ; 修订日期:2008210207 “西气东输二线工程”是继中国“西气东输一线工程”后又一世界级的输气管道工程,它对管线钢提出了极高的要求。

《X80管线钢两相区变形的流变应力与组织性能研究》篇一一、引言随着工业的飞速发展，X80管线钢作为一种重要的工程材料，在石油、天然气等管线运输工程中发挥着举足轻重的作用。

其优异的力学性能和良好的可加工性使得X80管线钢在两相区变形过程中具有独特的流变应力特性。

本文旨在研究X80管线钢在两相区变形过程中的流变应力与组织性能的关系，为进一步优化其加工工艺和提升材料性能提供理论依据。

二、研究背景X80管线钢是一种高强度、低合金的钢材，其优良的力学性能和焊接性能使其在油气管道工程中得到了广泛应用。

在两相区变形过程中，X80管线钢的流变应力与组织性能密切相关，因此研究其流变应力特性对于提高材料的加工性能和力学性能具有重要意义。

三、实验方法本研究采用金相显微镜、扫描电镜、透射电镜等手段，结合流变应力测试，对X80管线钢在两相区变形过程中的流变应力与组织性能进行了研究。

具体实验步骤如下：1. 制备X80管线钢试样，并进行热处理，使其处于两相区状态。

2. 对试样进行拉伸试验，记录流变应力数据。

3. 利用金相显微镜、扫描电镜和透射电镜观察试样的微观组织结构。

4. 分析流变应力与组织性能的关系。

四、结果与讨论1. 流变应力特性分析通过拉伸试验，我们得到了X80管线钢在两相区变形过程中的流变应力数据。

结果表明，随着应变的增加，流变应力呈现先上升后下降的趋势。

这是由于在变形初期，位错密度增加，导致流变应力上升；而随着变形的进行，位错逐渐湮灭或重排，流变应力逐渐下降。

此外，流变应力还受到温度和应变速率的影响。

2. 组织性能分析通过金相显微镜、扫描电镜和透射电镜观察，我们发现X80管线钢在两相区变形过程中，组织结构发生了明显变化。

随着应变的增加，钢中的铁素体和珠光体相界变得模糊，同时出现了大量的位错和亚结构。

这些变化对材料的力学性能和加工性能产生了重要影响。

3. 流变应力与组织性能的关系通过对比流变应力数据和组织性能观察结果，我们发现流变应力与组织性能之间存在密切关系。

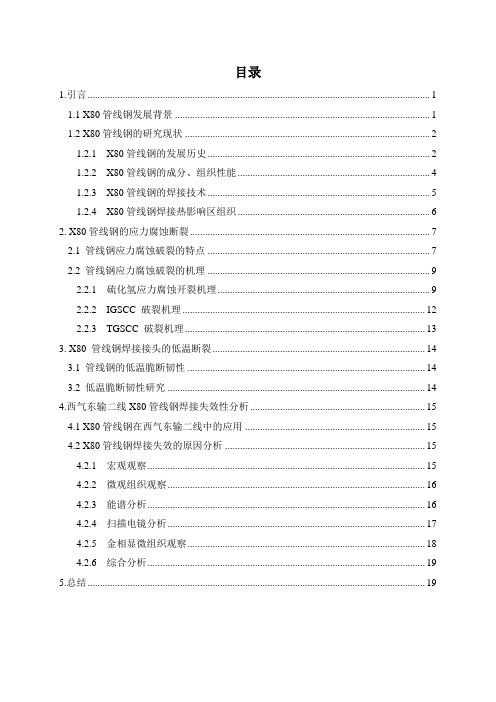

目录1.引言 (1)1.1 X80管线钢发展背景 (1)1.2 X80管线钢的研究现状 (2)1.2.1 X80管线钢的发展历史 (2)1.2.2 X80管线钢的成分、组织性能 (4)1.2.3 X80管线钢的焊接技术 (5)1.2.4 X80管线钢焊接热影响区组织 (6)2. X80管线钢的应力腐蚀断裂 (7)2.1 管线钢应力腐蚀破裂的特点 (7)2.2 管线钢应力腐蚀破裂的机理 (9)2.2.1 硫化氢应力腐蚀开裂机理 (9)2.2.2 IGSCC 破裂机理 (12)2.2.3 TGSCC 破裂机理 (13)3. X80 管线钢焊接接头的低温断裂 (14)3.1 管线钢的低温脆断韧性 (14)3.2 低温脆断韧性研究 (14)4.西气东输二线X80管线钢焊接失效性分析 (15)4.1 X80管线钢在西气东输二线中的应用 (15)4.2 X80管线钢焊接失效的原因分析 (15)4.2.1 宏观观察 (15)4.2.2 微观组织观察 (16)4.2.3 能谱分析 (16)4.2.4 扫描电镜分析 (17)4.2.5 金相显微组织观察 (18)4.2.6 综合分析 (19)5.总结 (19)1.引言1.1 X80管线钢发展背景随着全球能源结构的优化调整，石油天然气的需求增加，极大地促进了管线工程的发展，同时也推动了X80 管线钢的开发步伐，2002 年8 月，国家经贸委、中国石油天然气集团公司、中国钢铁协会等单位组织召开了“十五”国家重大技术装备研制和国产化会议，与会专家一致通过“大口径输气管线用X80 板材国产化及评价”课题的可行性论证，并报国家经贸委批准，正式列入“十五”国家重大技术装备研制和国产化项目。

2005 年 3 月26 日，宝钢应用高强度高韧性X80管线钢制成的管径为1016mm，壁厚为15.3mm 的螺旋缝埋弧焊钢管，在河北景县成功对接，首条X80 输气管线应用工程正式开工建设，标志着我国长输管线向高强度、高压力、大口径方向发展。

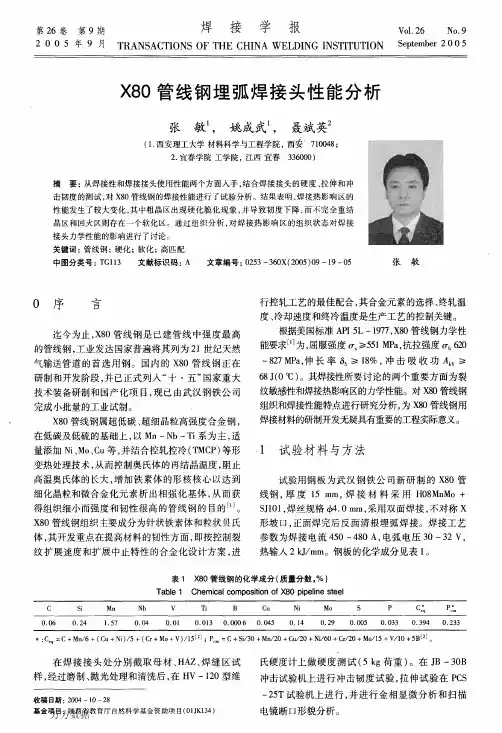

第２６卷第９期焊接学报ｖ。

１．２６Ｎ。

．９２００５年９月ＴＲＡＮＳＡＣＴＩＯＮＳＯＦＴＨＥＣＨＩＮＡＷＥＬＤＩＮＧＩＮＳＴＩＴＵＴｌ０ＮＳｅｐｔｅｍｂｅｒ２００５Ｘ８０管线钢埋弧焊接头性能分析张敏１，姚成武１，聂斌英２（１．西安理工大学材料科学与工程学院，西安７１００４８；２．宜春学院工学院，江西宜春３３６０００）摘要：从焊接性和焊接接头使用性能两个方面人手，结合焊接接头的硬度、拉伸和冲击韧度的测试，对ｘ８０管线钢的焊接性能进行了试验分析。

结果表明，焊接热影响区的性能发生了较大变化，其中粗晶区出现硬化脆化现象，并导致韧度下降，而不完全重结晶区和回火区则存在一个软化区。

通过组织分析，对焊接热影响区的组织状态对焊接接头力学性能的影响进行了讨论。

关键词：管线钢；硬化；软化；高匹配中图分类号：ＴＧｌｌ３文献标识码：Ａ文章编号：０２５３—３６０ｘ（２００５）０９一１９—０５张敏０序言迄今为止，ｘ８０管线钢是已建管线中强度最高的管线钢，工业发达国家普遍将其列为２１世纪天然气输送管道的首选用钢。

国内的ｘ８０管线钢正在研制和开发阶段，并已正式列入“十・五”国家重大技术装备研制和国产化项目，现已由武汉钢铁公司完成小批量的工业试制。

ｘ８０管线钢属超低碳、超细晶粒高强度合金钢，在低碳及低硫的基础上，以Ｍｎ—Ｎｂ—Ｔｉ系为主，适量添加Ｎｉ、Ｍｏ、ｃｕ等，并结合控轧控冷（ＴＭｃＰ）等形变热处理技术，从而控制奥氏体的再结晶温度，阻止高温奥氏体的长大，增加铁素体的形核核心以达到细化晶粒和微合金化元素析出相强化基体，从而获得组织细小而强度和韧性很高的管线钢的目的¨Ｊ。

ｘ８０管线钢组织主要成分为针状铁素体和粒状贝氏体，其开发重点在提高材料的韧性方面，即按控制裂纹扩展速度和扩展中止特性的合金化设计方案，进行控轧工艺的最佳配合，其合金元素的选择、终轧温度、冷却速度和终冷温度是生产工艺的控制关键。

根据美国标准ＡＰＩ５Ｌ—１９７７，ｘ８０管线钢力学性能要求…为，屈服强度矿。

X80管线钢焊缝熔合线开裂问题分析燕山大学材料科学与工程学院材料检测中心针对X80管线钢在平整时出现的焊接接头熔合线处开裂问题，进行了全面的分析和总结。

采用宏观金相、显微硬度计、扫描透射显微镜及能谱分析系统，对焊接接头的微观组织和显微硬度分布，断口形貌及裂纹扩展路径进行了详细的分析和讨论，并提出了解决此问题的建议。

1．金相分析图1为焊缝横截面的宏观金相组织。

由图可见，没有明显的成型缺陷，焊缝与母材融合良好，未发现未融合问题。

里侧焊缝先前于外侧焊缝焊接，但是由于里侧和外侧焊缝凝固成型条件不同，导致焊后的焊缝形状和尺寸略有差异，特别是焊缝的余高尺寸差别最大，可以看到里侧焊缝的余高尺寸明显大于外侧焊缝。

余高尺寸过大会带来在焊趾处（焊缝与母材表面的交接处）的截面突变，如果过渡角度过小，不仅会产生高的残余应力，同时也会在随后的受力过程中产生高的应力集中。

图1 焊接接头宏观金相形貌图1中未断侧焊趾处（图中右箭头所示位置）过渡形状过于尖锐，这也许是校平过程中发生断裂的因素之一。

进一步观察断裂侧的形貌可以肯定，起裂位置一定在焊趾处（图中圆圈处）。

裂纹产生后在内侧焊缝的粗晶区扩展，而到了外侧焊缝时沿熔合线扩展。

与图1中数字标记的各个区域对应的组织如图2和图3所示。

从中可以看出，熔合区尺寸和近缝粗晶区的尺寸在热影响区所占的比例很小。

1-6号图片中粗大的晶粒尺寸超过了100μm.，这已经远远的超过了母材的晶粒尺寸（<10μm ）。

组织由先共析铁素体（图中白色块状区域）和粒状贝氏体为主，并伴有大量的碳化物粒子。

焊缝的柱状结晶组织清晰可辨，同时在相邻的柱状晶界面存在铁素体。

比较特殊的是7号图片组织，可以看到晶粒明显细化，这是因为该区域受到外侧焊缝的再加热并随后冷却（正火组织）所致。

从图1中也可判断7号位置正好处于外侧焊缝热影响范围内。

100μm 100μm 100μm 13 245 6图2 里侧焊缝与母材熔合线处的组织形貌图3中的9-16号组织是外侧焊缝的金相组织，可以看出，由于内外焊缝经历的焊接工艺参数不同，使得内外焊缝热影响区的组织也存在一定的差别，主要体现为外侧的焊缝的粗晶区晶粒尺寸更大，特别是白色的块状区异常长大（如图片14所示）。

X80管线钢焊缝组织及裂纹形成机制摘要X80管线钢是近年来开发的高强钢，广泛应用于输油管道等领域。

然而，其焊缝在使用过程中容易出现裂纹，导致管道失效。

本文通过研究X80管线钢焊缝组织及裂纹形成机制，提出了防止裂纹形成的方法。

关键词X80管线钢；焊缝；组织；裂纹；机制正文一、X80管线钢的特点X80管线钢是由铁、碳、锰、硅等元素构成的高强度钢材，其特点是强度高、韧性好、耐蚀性强等。

X80管线钢广泛应用于输油管道等领域，能够满足高强度、高韧性、高耐蚀性等要求。

二、焊接工艺对X80管线钢焊缝组织的影响焊接工艺对X80管线钢的焊缝组织影响较大。

采用合适的焊接工艺能够获得合适的组织结构，从而保证焊缝的性能。

三、裂纹形成机制及防止方法在管道使用过程中，X80管线钢焊缝容易出现裂纹，主要原因是焊接过程中产生了应力集中。

在应力作用下，焊缝出现塑性变形，当应力达到一定程度时，就会出现裂纹。

为了防止出现裂纹，可以通过以下方法：1. 采用低氢焊接工艺，避免氢致裂纹的发生。

2. 控制焊接参数，使焊接热输入控制在合适的范围内，避免过大或过小的热输入，以减少应力集中。

3. 采用预热、后热处理等工艺，调整焊缝的成分和组织结构，减少裂纹的形成。

四、结论X80管线钢焊缝裂纹的形成与焊接工艺、应力、组织结构等因素密切相关。

通过采用合适的焊接工艺、调整组织结构等措施，能够有效避免裂纹的形成，保证X80管线钢管道的安全运行。

五、X80管线钢焊缝组织特点X80管线钢焊缝组织包括母材、热影响区和焊缝区。

热影响区是焊缝周围受到热影响而发生变化的区域。

在X80管线钢焊接过程中，焊接热输入对于热影响区的温度及局部组织有很大的影响。

如果热输入过大，会导致组织过热和晶间腐蚀等问题，从而导致焊缝性能下降。

相反，热输入过小，易导致焊缝性能弱，且产生大量的残余应力。

因此，要控制好热输入量，获得理想的焊接组织。

六、X80管线钢焊缝裂纹形成机制X80管线钢焊缝裂纹形成的原因多种多样，其中焊接应力是影响的主要因素。

162浅析X80管线钢性能特征及技术挑战张 纯（南京钢铁股份有限公司，江苏 南京 210035）摘 要：随着国民经济的发展，各类高性能的钢材料得到了进一步的研究和应用。

其中，X80管线钢是当前应用最为广泛的高强度管线钢之一，经过特定的工艺处理后，可以满足大管径、高压力环境下对管线钢的要求。

因此，本文首先从冶金技术、冶金特征、焊接工艺等方面分析了X80管线钢的性能特征，进而针对腐蚀、氢致开裂、应变失效、焊缝区失效等几种服役失效类型进行了研究，以此为基础，探讨了发展X80管线钢的技术挑战，以为我国经济的可持续发展提供技术方面的保障。

关键词：X80管线钢；性能特征；技术挑战中图分类号：TE973 文献标识码：A 文章编号：11-5004（2020）03-0162-2收稿日期：2020-03作者简介：张纯，女，生于1987年、江苏南京人，本科，工程师，研究方向：中厚板轧制优化。

近年来，随着改革开放的逐步深入，我国经济获得了飞速的发展，工业生产过程中需要用到更多高性能的钢材料。

尤其是在油气运输中，管道是最为安全、可靠的运输方式之一。

为了进一步满足工业生产的需要，就要不断提升油气运输的能力，因此，能够适应油气管道性能要求的高强度管线钢得到了更加深入的研究和应用。

其中，X80管线钢是当前应用最为广泛的高强度钢材料之一，其主要是通过合金化工艺生产得来，通过近些年的研究发现，在材料中添加少量合金元素后，可以进一步提高钢材的强度与韧性，从而可以充分满足管道运输的需要。

1 X80管线钢的性能特征提高钢材料的强度，不仅能够提高管道的操作压力进而扩大运输量，还能降低管道厚度，有效控制生产成本，这必然推动了高强管线钢的持续研发与生产。

下面对X80管线钢的性能特征展开论述。

1.1 冶金技术（1）合金化处理。

实践表明，X80管线钢有着高度细化晶粒、高清洁度的特征，组成成分中的硫含量比较低，氧化物等有害物质含量也比较少，包含极少量的碳以及铌、钒等元素。
