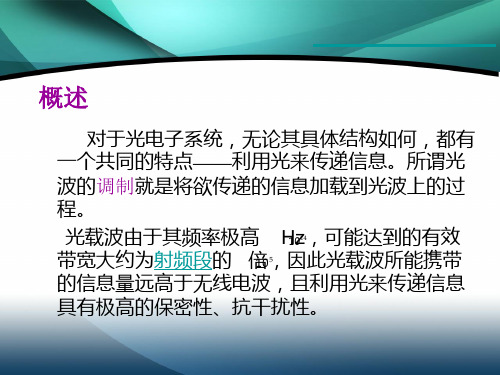

光的调制原理及其方法光的调制是指改变光波的某些特性，例如幅度、频率或相位，以传递信息信号的过程。
光的调制原理基于光的波动性质，利用物质对光的吸收、散射、折射等效应来实现。
常见的光的调制方法有幅度调制、频率调制和相位调制。
幅度调制是指改变光波的振幅来传递信息。
其中一种常用的方法是强度调制，即通过改变光的强度来表达信号。
这种方法在光通信中广泛应用，例如光纤通信中的光强度调制。
频率调制是指改变光波的频率来传递信息。
频率调制常用于无线通信中，例如调频广播和调频电视。
在光通信中，频率调制也有一定的应用，例如频率偏移调制和频率激光调制。
相位调制是指改变光波的相位来传递信息。
相位调制常用于光纤通信中，例如相位偏移键控(PSK)和差分相移键控(DPSK)。
相位调制具有抗光强噪声和抗多径传播等优点，因此在光通信中得到广泛应用。
除了上述基本的调制方法外，还有一些其他高级的光的调制方法。
例如，波分复用技术利用不同波长的光信号在同一光纤上传输，提高了光纤通信的传输容量。
光的极化调制利用光波的偏振状态来传递信息，实现了更高的传输速率和更低的误码率。
光的调制方法在现代通信中发挥着重要作用。
光纤通信作为一种高速、大容量的通信方式，需要光的调制技术来实现信息的传输。
光的调制方法不仅可以用于数字信号传输，还可以用于模拟信号传输，例如光电混合接收机中的光的调制。
在光通信系统中，调制器是实现光的调制的关键设备。
调制器根据不同的调制方法来改变光波的特性，例如使用电压调节折射率的LiNbO3调制器可以实现相位调制，而使用电流调节光的吸收系数的半导体调制器可以实现幅度调制。
光的调制原理及其方法在现代通信中具有重要意义。
通过改变光波的幅度、频率或相位，可以实现信息的传输和处理。
随着技术的不断发展，光的调制方法将会有更广泛的应用，为通信领域的进一步发展提供支持。
光调制器工作原理嗨，小伙伴们！今天咱们来聊聊一个超级有趣又有点神秘的东西——光调制器。
你可以把光想象成一个超级活泼的小精灵，在空间里跑来跑去。
光调制器呢，就像是一个魔法盒，能给这个小光精灵“变装”或者改变它的行为哦。
光调制器的基本工作原理，简单来说就是对光的一些特性进行改变。
那光有啥特性呢？比如说光的强度、相位、偏振这些。
就像你给小光精灵的衣服有不同的款式，这些就是光的不同特性啦。
先说说强度调制吧。
这就好比你在控制小光精灵的亮度。
光调制器是怎么做到的呢？有一种常见的方式是通过电信号来控制。
你可以把电信号想象成一个指挥官，当电信号强的时候，就命令光精灵变得更亮；电信号弱的时候呢，光精灵就暗下来。
比如说在光纤通信里，我们要发送信息，就可以把信息转化成电信号，然后这个电信号去指挥光调制器改变光的强度。
就像我们用不同的灯光亮度来表示不同的信号一样，只不过这里是用光来传递信息啦。
再讲讲相位调制。
这就有点像改变小光精灵的步伐节奏。
光在传播的时候是有相位的，光调制器可以通过一些特殊的材料或者结构，在电信号的作用下改变光的相位。
这就好像是给小光精灵的脚步加了不同的节奏韵律。
这种相位调制在一些高精度的光学测量和通信技术里可有着大用处呢。
比如说在相干光通信中，精确的相位调制能让信息传递得更准确，就像小光精灵按照精确的舞步传递着秘密消息。
还有偏振调制哦。
偏振就像是小光精灵的一种特殊姿态。
光可以有不同的偏振方向，而光调制器能够调整光的偏振态。
这就好比是让小光精灵从横着站变成竖着站，或者斜着站。
在一些光学传感器和特殊的通信系统里，偏振调制就发挥着独特的作用。
比如说在检测某些物质的时候，不同物质对偏振光的影响不一样，通过偏振调制后的光和物质相互作用，我们就能知道物质的一些特性啦。
光调制器的内部结构也是很有意思的。
它里面有各种各样的材料和组件，就像是一个小工厂一样。
有的材料具有特殊的电光效应，就是说在电场的作用下，它的光学性质会发生改变，这样就能用来调制光啦。
光调制器的原理光调制器是一种通过对光信号进行调制和解调的光电子器件。
它可以实现光信号的调制、解调和传输，广泛应用于光通信、光传感和光学信号处理等领域。
光调制器的原理基于光电效应和电光效应。
光电效应是指当光照射到某些材料表面时，光子的能量被电子吸收后，电子会被激发到导带，形成电流。
电光效应是指当电场作用于某些材料时，会改变材料的折射率，从而改变光的传播速度和路径。
在光调制器中，通常使用半导体材料作为光电效应的工作介质。
半导体材料具有较高的光电转换效率和较小的电光响应时间，适合用于高速光通信系统中。
常见的半导体材料有硅(Si)、锗(Ge)和III-V 族化合物半导体如InP和GaAs等。
光调制器的工作原理可以分为直接调制和间接调制两种方式。
直接调制是指直接利用电流或电压对光源进行调制。
在直接调制光调制器中，光源通常是一种半导体激光器。
通过改变激光器中的注入电流或施加电压，可以改变激光器的输出功率或频率，从而实现光信号的调制。
直接调制具有调制速度快、功耗低的优点，但其调制深度有限，通常在10%左右。
间接调制是指利用光电效应和电光效应相结合的方式对光信号进行调制。
在间接调制光调制器中，光信号首先通过光栅或光波导结构进行调制，然后再通过外加电场进行解调。
光栅或光波导结构可以改变光信号的相位、频率或幅度，从而实现光信号的调制。
而外加电场则通过改变材料的折射率实现光信号的解调。
间接调制具有较高的调制深度和灵活性，但调制速度相对较低。
除了直接调制和间接调制外，还有一种常见的调制方式是利用马赫曾德干涉效应进行调制。
马赫曾德干涉调制器是一种基于光波的干涉原理的调制器。
它由两个光波导构成，其中一个光波导用于传输光信号，另一个光波导用于控制光信号的相位差。
通过改变控制光波导中的折射率或长度，可以改变光信号的干涉模式，从而实现光信号的调制。
光调制器的原理是基于光电效应和电光效应，通过对光信号的调制和解调实现光信号的传输和处理。
光调制器原理
光调制器是一种能够控制光信号传输的重要器件，它在光通信、光传感和光信息处理等领域有着广泛的应用。
光调制器的原理主要包括电光效应、光学相位调制和强子隧道效应等，下面将对这些原理进行详细介绍。
首先，电光效应是光调制器中最常见的原理之一。
它利用外加电场改变介质的折射率，从而实现光信号的调制。
当在介质中施加电场时，介质的折射率会发生变化，进而改变光的传播速度和相位，从而实现光信号的调制。
电光效应广泛应用于各种类型的光调制器中，如电吸收调制器和电光调制器等。
其次，光学相位调制是另一种常见的光调制器原理。
它通过改变光波的相位来实现光信号的调制。
光学相位调制通常通过在光路中引入相位调制器来实现，其中最常见的原理是利用电光效应或者电声光效应来改变光波的相位，从而实现光信号的调制。
光学相位调制器具有调制速度快、带宽宽等优点，在光通信系统中有着重要的应用。
最后，强子隧道效应也是一种重要的光调制器原理。
它利用外加电场改变半导体中的载流子浓度，从而改变半导体的折射率，实现光信号的调制。
强子隧道效应在半导体光调制器中有着重要的应用，尤其是在高速光通信系统中，其调制速度和调制深度均能满足系统的要求。
综上所述，光调制器的原理主要包括电光效应、光学相位调制和强子隧道效应等。
这些原理在光通信、光传感和光信息处理等领域有着重要的应用，为光学器件的发展提供了重要的技术支持。
随着光电子技术的不断发展，相信光调制器在未来会有更加广泛的应用。
电光调制器工作原理是什么2电光强度调制器的设计一、电光强度调制利用晶体的电光效应，即某些晶体在外加电场的作用下，其折射率将发生变化，当光波通过此介质时，其传输特性就受到影响而改变，可控制光在传播过程中的强度。
强度调制是使光载波的强度(光强)随调制信号规律变化的激光振荡，如图下图所示。
光束调制多采用强度调制形式，这是因为接收器一般都是直接响应其所接收的光强变化。
1、电光强度调制装置示意图及原理它由两块偏振方向垂直的偏正片及其间放置的一块单轴电光晶体组成，偏振片的通振方向分别与x,y轴平行。
根据晶体光学原理，在电光晶体上沿z 轴方向加电场后，由电光效应产生的感应双折射轴'x 和'y 分别与x,y 轴成45°角。
设'x 为快轴，'y 为慢轴，若某时刻加在电光晶体上的电压为V ，入射到晶体的在x 方向上的线偏振激光电矢量振幅为E ，则分解到快轴'x 和慢轴'y 上的电矢量振幅为'x E ='y E =E/2。
同时，沿'x 和'y 方向振动的两线偏振光之间产生如下式表示的相位差V 63302γμλδπ=0μ-晶体在未加电场之前的折射率63γ-单轴晶体的线性电光系数，又称泡克尔系数从晶体中出射的两线偏振光在通过通振方向与y 轴平行的偏振片检偏，产生的光振幅如下图分别为y E x'、y E y'，则有y E x'=y E y'=E/2，其相互间的相位差为()πδ+。
此二振动的合振幅为()()()δδπδcos 121cos 2141cos 22222''2'2'2'-=-+=+++=E E E E E E E E E y y y x y y y x因光强与振幅的平方成正比，所以通过检偏器的光强可以写成令比例系数为1：2sin 2sin 20222'δδI E E I ===即 V I I λγπμ633020sin= 显然，当晶体所加电压V 是一个变化的信号电压时，通过检偏器的光强也随之变化。
光调制器_基本原理与结构光调制器是一种能够对光信号进行调制的器件，广泛应用于光通信和光电子技术领域。
它能够将电信号转换为光信号，或者将光信号转换为电信号，实现信号的调制和解调。
光调制器的基本原理与结构有三种主要类型，分别是电光调制器、光电调制器和光声调制器。
电光调制器是通过外加电场改变介质折射率来实现光信号的调制。
其基本结构由驱动电极、活动区、光波导以及输入输出端口组成。
当外加电场作用于驱动电极时，电场会在活动区产生电场分布。
由于光波导的折射率与电场强度有关，因此电场的变化会引起波导的折射率发生变化，从而改变光波传播的速度。
通过控制驱动电极上的电压信号，可以实现对光信号的调制。
光电调制器则是利用半导体材料的光电效应，实现光信号的调制。
光电调制器的基本结构由光波导和掺杂区组成。
当掺杂区被外加电压偏置后，会形成一个电场，从而改变掺杂区的折射率。
这种变化会导致光封装在掺杂区附近的折射率发生变化，从而对光信号进行调制。
光声调制器则是通过光声效应将声波信号转化为光信号。
光声调制器的基本结构由光纤、光声晶体以及声波发生器组成。
当声波发生器产生声波信号并通过光纤传输到光声晶体中时，光声晶体会产生正负溶胀效应。
这种效应会导致光波传播的速度和波长发生变化，从而对光信号进行调制。
总结起来，光调制器的基本原理是通过外部电场、光电效应或光声效应来改变介质的折射率，从而实现对光信号的调制。
不同类型的光调制器在工作原理和结构上有所差异，但都能够实现对光信号的调制和解调，广泛应用于光通信和光电子技术领域。
电光调制器的工作原理、设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电光调制器的工作原理与设计流程解析电光调制器，作为光通信系统中的关键元件，其工作原理和设计流程对于理解整个系统的运行至关重要。
光调制器原理及设计光调制器原理及设计姓名：张歆怡学号：20111101209班级：物理1102一、光调制器的原理光调制器是高速、短距离光通信的关键器件，也是最重要的集成光学器件之一。
光调制器按照其调制原理来讲，可分为电光、热光、声光、全光等，它们所依据的基本理论是各种不同形式的电光效应、声光效应、磁光效应、Franz-Keldysh效应、量子阱Stark效应、载流子色散效应等。
其中电光调制器是通过电压或电场的变化最终调控输出光的折射率、吸收率、振幅或相位的器件，它在损耗、功耗、速度、集成性等方面都优于其他类型的调制器，也是目前应用最为广泛的调制器。
在整体光通信的光发射、传输、接收过程中,光调制器被用于控制光的强度,其作用是非常重要的。
光调制的目的是对所需的信号或被传输的信息进行包括“去背景信号、去噪声、抗干扰”在内的形式变换，从而使之便于处理、传输和检测。
根据将信息加载到光波上的位置，可将调制类型分为两大类：一类是用电信号去调制光源的驱动电源；另一类是直接对广播进行调制。
前者主要用于光通讯，后者主要用于光传感。
简称为：内调制和外调制。
根据调制方式，调制类型又有：1强度调制；2相位调制；3偏振调制；4频率和波长调制。
1.1强度调制光强度调制是以光的强度作为调制对象，利用外界因素使待测的直流或缓慢变化的光信号转换成以某一较快频率变化的光信号，这样，就可采用交流选频放大器放大，然后把待测的量连续测量出来。
1.2相位调制利用外界因素改变光波的相位，通过检测相位变化来测量物理量的原理称为光相位调制。
光波的相位由光传播的物理长度、传播介质的折射率及其分布等参数决定，也就是说改变上述参量即可产生光波相位的变化，实现相位调制。
由于光探测器一般都不能感知光波相位的变化，必须采用光的干涉技术将相位变化转变为光强变化，才能实现对外界物理量的检测，因此，光相位调制应包括两部分：一是产生光波相位变化的物理机理；二是光的干涉。
1.3偏振调制利用偏振光振动面旋转，实现光调制最简单的方法是用两块偏振器相对转动，按马吕斯定理，输出光强为I=I0cos2α其中：I0表示两偏振器主平面一致时所通过的光强；α表示两偏振器主平面间的夹角。
1.4频率和波长调制利用外界因素改变光的频率或光的波长，通过检测光的频率或光的波长的变化来测量外界的物理量的原理，称为光的频率和波长调制。
二、光调制器的设计根据所选课题设计要求设计一个降压斩波电路，可运用电力电子开关来控制电路的通断即改变占空比，从而获得我们所想要的电压。
这就可以根据所学的buck降压电路作为主电路，这个方案是较为简单的方案，直接进行直直变换简化了电路结构。
而另一种方案是先把直流变交流降压，再把交流变直流，这种方案把本该简单的电路复杂化，不可取。
至于开关的选择，选用比较熟悉的全控型的IGBT管，而不选半控型的晶闸管，因为IGBT控制较为简单，且它既具有输入阻抗高、开关速度快、驱动电路简单等特点，又用通态压降小、耐压高、电流大等优点。
2.1.1主电路基本电路图主电路基本电路图如图3.1所示图3.1主电路基本电路图直流降压斩波主电路使用一个全控器件IGBT控制导通。
用控制电路和驱动电路来控制IGBT的通断，当t=0时，驱动IGBT导通，电源E向负载供电，负载电压U0=E，负载电流i o按指数曲线上升。
2.1.2主电路电流电压分析直流降压斩波主电路使用一个全控器件IGBT控制导通。
用控制电路和驱动电路来控制IGBT的通断，当t=0时，驱动IGBT导通，电源E向负载供电，负载电压u=E，负载电流0i按指数曲线上升。
电路工作时波形图如图3.2所示图3.2主电路电压电流波形图当t=t1时刻，控制IGBT关断，负载电流经二极管V d续流，负载电压u近似为零，负载电流指数曲线下降。
为了使负载电流连续且脉动小，故串联L值较大的电感。
至一个周期T结束，再驱动IGBT导通，重复上一周期的过程。
当电力工作于稳态时负载电流在一个周期的初值和终值相等，负载电压的平均值为U0＝t1E/T=t1E/（t1+t2）αEt on为IGBT处于通态的时间；t off为处于断态的时间；T为开关周期；α为导通占空比。
通过调节占空比α使输出到负载的电压平均值U0最大为E，若减小占空比α，则U0随之减小。
由此可知，输出到负载的电压平均值Uo 最大为Ui，若减小占空比α，则Uo 随之减小，由于输出电压低于输入电压，故称该电路为降压斩波电路[7]。
2.2控制电路模块设计控制电路需要实现的功能是产生控制信号，用于控制斩波电路中主功率器件的通断，通过对占空比的调节达到控制输出电压大小的目的。
2.2.1斩波电路控制方式：斩波电路有三种控制方式：a. 保持开关周期T不变，调节开关导通时间ton，称为脉冲宽度调制或脉冲调宽型；b. 保持导通时间不变，改变开关周期T，成为频率调制或调频型；c.导通时间和周期T都可调，是占空比改变，称为混合型[8]。
因为斩波电路有这三种控制方式，又因为PWM控制技术应用最为广泛，所以采用PWM控制方式来控制IGBT的通断。
PWM控制就是对脉冲宽度进行调制的技术。
这种电路把直流电压“斩”成一系列脉冲，改变脉冲的占空比来获得所需的输出电压。
改变脉冲的占空比就是对脉冲宽度进行调制，只是因为输入电压和所需要的输出电压都是直流电压，因此脉冲既是等幅的，也是等宽的，仅仅是对脉冲的占空比进行控制。
对于控制电路的设计其实可以有很多种方法，可以通过一些数字运算芯片如单片机、CPLD等等来输出PWM波，也可以通过特定的PWM发生芯片来控制[9]。
因为题目要求输出电压连续可调，所以我选用一般的PWM发生芯片来进行连续控制。
2.2.2 SG3525原理及功能控制电路是以SG3525 为核心构成,SG3525 为美国Silicon General 公司生产的，它集成了PWM 控制电路,采用恒频脉宽调制控制方案,内部包含有精密基准源,锯齿波振荡器,误差放大器,比较器,分频器和保护电路等.调节Ur 的大小,在11,14两端可输出两个幅度相等,频率相等,相位相差, 占空比可调的矩形波(即PWM信号).然后，将脉冲信号送往芯片HL402，对微信号进行升压处理，再把经过处理的电平信号送往IGBT，对其触发，以满足主电路的要求[10]。
其内部电路结构下图所示。
SG3525内部结构图2.2.3SG3525内部结构简介a. 基准电压调整器基准电压调整器是输出为5.1V，50mA，有短路电流保护的电压调整器。
它供电给所有内部电路，同时又可作为外部基准参考电压。
若输入电压低于6V时，可把15、16脚短接，这时5V电压调整器不起作用。
b. 振荡器3525A的振荡器，除CT、RT端外，增加了放电7、同步端3。
RT阻值决定了内部恒流值对CT充电，CT的放电则由5、7端之间外接的电阻值RD决定。
把充电和放电回路分开，有利于通过RD 来调节死区的时间，因此是重大改进。
在3525A中增加了同步端3专为外同步用，为多个3525A的联用提供了方便。
同步脉冲的频率应比振荡频率fs要低一些。
c. 误差放大器误差放大器是差动输入的放大器。
它的增益标称值为80dB，其大小由反馈或输出负载决定，输出负载可以是纯电阻，也可以是电阻性元件和电容的元件组合。
该放大器共模输入电压范围在1.8~3.4V，需要将基准电压分压送至误差放大器1脚（正电压输出）或2脚（负电阻输出）。
3524的误差放大器、电流控制器和关闭控制三个信号共用一个反相输入端，3525A改为增加一个反相输入端，误差放大器与关闭电路各自送至比较器的反相端。
这样避免了彼此相互影响。
有利于误差放大器和补偿网络工作精度的提高。
d. 闭锁控制端10利用外部电路控制10脚电位，当10脚有高电平时，可关闭误差放大器的输出，因此，可作为软起动和过电压保护等。
e. PWM锁存器比较器（脉冲宽度调制）输出送到PWM锁存器。
锁存器由关闭电路置位，由振荡器输出时间脉冲复位。
这样，当关闭电路动作，即使过流信号立即消失，锁存器也可维持一个周期的关闭控制，直到下一周期时钟信号使倘存器复位为止。
另外，由于PWM锁存器对比较器来的置位信号锁存，将误差放大器上的噪音、振铃及系统所有的跳动和振荡信号消除了。
只有在下一个时钟周期才能重新置位，有利于可靠性提高。
f. 增设欠压锁定电路电路主要作用是当IC块输入电压小于8V时，集成块内部电路锁定，停止工作（其准源及必要电路除外），使之消耗电流降到很小（约2mA）。
g. 输出级由两个中功率NPN管构成，每管有抗饱和电路和过流保护电路，每组可输出100mA。
组间是相互隔离的。
电路结构改为确保其输出电平或者是高电平或者是低电平的一个电平状态中。
为了能适应驱动快速的场效应功率管的需要，末级采用推拉式电路，使关断速度更快。
11端（或14端）的拉电流和灌电流，达100mA。
在状态转换中，由于存在开闭滞后，使流出和吸收间出现重迭导通。
在重迭处有一个电流尖脉冲，其持续时间约100ns。
使用时VC接一个0.1μf 电容可以滤去尖峰。
另一个不足处是吸电流时，如负载电流达到50mA以上时，管饱和压降较高（约1V）[11]。
2.2.4 SG3525芯片引脚SG3525是一款专用的PWM控制集成电路芯片，它采用恒频调宽控制方案，内部包括精密基准源、锯齿波振荡器、误差放大器、比较器、分频器和保护电路等，其引脚图如图3.4所示图3.4 SG3525芯片引脚图SG3525A系列脉宽调制器控制电路可以改进为各种类型的开关电源的控制性能和使用较少的外部零件。
在芯片上的5.1V基准电压调定在±1％，误差放大器有一个输入共模电压范围。
它包括基准电压，这样就不需要外接的分压电阻器了。
一个到振荡器的同步输入可以使多个单元成为从电路或一个单元和外部系统时钟同步。
在CT和放电脚之间用单个电阻器连接即可对死区时间进行大范围的编程。
在这些器件内部还有软起动电路，它只需要一个外部的定时电容器，一只断路脚同时控制软起动电路和输出级[12]。
只要用脉冲关断，通过PWM（脉宽调制）锁存器瞬时切断和具有较长关断命令的软起动再循环。
当VCC低于标称值时欠电压锁定禁止输出和改变软起动电容器。
输出级是推挽式的可以提供超过200mA的源和漏电流。
SG3525A系列的NOR（或非）逻辑在断开状态时输出为低。
三、结语在写这一次论文的过程中，通过查找资料，自己总结、学习，对光调制器有了更多的一些认识和看法，对今后的学习生活和工作，都有一些启示，让知识不仅仅是知识，更多的能够在生活中运用，让死的知识活起来。
