00100_11G101钢筋平法讲座ppt课件
分为绑扎连接、焊接连接和机械连接三种方式。其中，绑扎连接简单易行，但 搭接长度较长；焊接连接节省钢材，但需要专业设备和技能；机械连接强度高 、质量稳定，但成本较高。
2024/1/26
10
03
11G101钢筋平法详解
2024/1/26
11
梁平法识图与钢筋计算
梁平法施工图的表示方法
梁原位标注的内容及规定
17
施工过程质量控制
钢筋加工控制
按照设计要求对钢筋进行加工， 包括下料、弯曲、连接等，确保
加工精度和质量。
2024/1/26
钢筋安装控制
在安装过程中，确保钢筋的间距、 排距、保护层厚度等符合设计要求 ，同时保证安装的准确性和稳定性 。
混凝土浇筑控制
在混凝土浇筑前，对钢筋进行检查 和确认，确保钢筋安装正确、无松 动或变形。在浇筑过程中，注意保 护钢筋不受损坏。
技术创新推动产业升级
新材料、新工艺、新技术的不断涌现将为钢筋平 法的发展提供有力支持，推动产业升级。
国际合作与交流加强
3
随着全球化的深入发展，国际间的合作与交流将 进一步加强，为钢筋平法的国际化发展提供广阔 空间。
2024/1/26
27
THANKS
感谢观看
2024/1/26
28
不伸入支座的梁下部纵筋长度 规定
2024/1/26
梁集中标注的内容及规定
梁支座上部纵筋的长度规定
梁下部纵筋不全部伸入支座的 长度规定
12
板平法识图与钢筋计算
板平法施工图的表示方法
2024/1/26
板支座原位标注的内容及 规定
板块集中标注的内容及规 定
扣筋和跨板受力筋的标注 及长度计算
13
2024/1/26
10
03
11G101钢筋平法详解
2024/1/26
11
梁平法识图与钢筋计算
梁平法施工图的表示方法
梁原位标注的内容及规定
17
施工过程质量控制
钢筋加工控制
按照设计要求对钢筋进行加工， 包括下料、弯曲、连接等，确保
加工精度和质量。
2024/1/26
钢筋安装控制
在安装过程中，确保钢筋的间距、 排距、保护层厚度等符合设计要求 ，同时保证安装的准确性和稳定性 。
混凝土浇筑控制
在混凝土浇筑前，对钢筋进行检查 和确认，确保钢筋安装正确、无松 动或变形。在浇筑过程中，注意保 护钢筋不受损坏。
技术创新推动产业升级
新材料、新工艺、新技术的不断涌现将为钢筋平 法的发展提供有力支持，推动产业升级。
国际合作与交流加强
3
随着全球化的深入发展，国际间的合作与交流将 进一步加强，为钢筋平法的国际化发展提供广阔 空间。
2024/1/26
27
THANKS
感谢观看
2024/1/26
28
不伸入支座的梁下部纵筋长度 规定
2024/1/26
梁集中标注的内容及规定
梁支座上部纵筋的长度规定
梁下部纵筋不全部伸入支座的 长度规定
12
板平法识图与钢筋计算
板平法施工图的表示方法
2024/1/26
板支座原位标注的内容及 规定
板块集中标注的内容及规 定
扣筋和跨板受力筋的标注 及长度计算
13
11G101钢筋平法图集课件
一、材料变化
11G101钢筋平法图集
《混凝土结构设计规范》GB 500102010（新规范）
一、材料变化
钢筋种类，老图集主要包括热轧HPB235级、HRB335级、 HRB400级和RRB400级钢筋四种，新图集主要包括HPB300 级、HRB335级、HRB400级、RRB400级和HRB500级钢筋 五种，并增加HRBF335级、HRBF400级、和HRBF500级三 个细晶粒热轧钢筋种类
小墙肢全程加密区的变化
11G101钢筋平法图集
增加QZ、LZ加密区
11G101钢筋平法图集
绑扎区域内箍筋加密变化
11G101钢筋平法图集
墙上柱构造变化
11G101钢筋平法图集
梁上柱平直段变化
区别在钢筋直径大于等于25 时
11G101钢筋平法图集
框架柱变截面变化
0.5和弯折长度
11G101钢筋平法图集
新增加框架柱变截≤1/6节点
11G101钢筋平法图集
增加下柱较大与上层直径构造
11G101钢筋平法图集
中柱柱顶增加锚板
11G101钢筋平法图集
边角柱节点选择更加灵活
边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
11G101钢筋平法图集
剪力墙
11G101钢筋平法图集
增加固部位设计说明
11G101钢筋平法图集
新平法钢筋符号的表示
11G101钢筋平法图集
箍筋计算上的变化
11G101钢筋平法图集
保护层的变化
保护层概念的变化
11G101钢筋平法图集
保护层的变化
环境类别的变化
11G101钢筋平法图集
保护层的变化
保护层取值的变化
11G101钢筋平法图集
《混凝土结构设计规范》GB 500102010（新规范）
一、材料变化
钢筋种类，老图集主要包括热轧HPB235级、HRB335级、 HRB400级和RRB400级钢筋四种，新图集主要包括HPB300 级、HRB335级、HRB400级、RRB400级和HRB500级钢筋 五种，并增加HRBF335级、HRBF400级、和HRBF500级三 个细晶粒热轧钢筋种类
小墙肢全程加密区的变化
11G101钢筋平法图集
增加QZ、LZ加密区
11G101钢筋平法图集
绑扎区域内箍筋加密变化
11G101钢筋平法图集
墙上柱构造变化
11G101钢筋平法图集
梁上柱平直段变化
区别在钢筋直径大于等于25 时
11G101钢筋平法图集
框架柱变截面变化
0.5和弯折长度
11G101钢筋平法图集
新增加框架柱变截≤1/6节点
11G101钢筋平法图集
增加下柱较大与上层直径构造
11G101钢筋平法图集
中柱柱顶增加锚板
11G101钢筋平法图集
边角柱节点选择更加灵活
边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
11G101钢筋平法图集
剪力墙
11G101钢筋平法图集
增加固部位设计说明
11G101钢筋平法图集
新平法钢筋符号的表示
11G101钢筋平法图集
箍筋计算上的变化
11G101钢筋平法图集
保护层的变化
保护层概念的变化
11G101钢筋平法图集
保护层的变化
环境类别的变化
11G101钢筋平法图集
保护层的变化
保护层取值的变化
11G101课件79页PPT
• 内测钢筋伸至翼墙外边弯 折15d部的 构造做法
• 钢筋伸至端头，弯折10d ，当墙厚小，采用U型搭 接方式，有翼墙时，伸至 对边，向外弯折15d。
1、剪力墙水平筋的构造
• c、有端柱的情况 • 伸至柱内，满足直锚长度
大于LaE，可不用弯折； 不满足，伸至对边弯折 15d，直锚长度大于 0.6LaE。
• 剪力墙约束边缘构件的纵向钢筋连接构造，离开楼面 的距离不小于500
5、剪力墙洞口补强构造
• 新图集强调洞口周边上下左右布筋，矩形洞口斜向钢筋 作用不大。
6、连梁腰筋的设置
• 连梁的腰筋是水平筋的一 部分，不需要放在箍筋内 。
7、地下室外墙钢筋构造
• 地下室外墙钢筋构造不同于普通剪力墙，通常情况，竖 向分布筋在外侧，水平分布筋在内侧，设计有要求，按 设计要求做。
6、楼板局部升降的配筋问题
• a、升降高度大于板厚的情况。
6、楼板局部升降的配筋问题
• b、升降高度小于板厚的 情况。
7、板中配置抗冲切钢筋构造
• 包括抗冲切架立筋和弯起钢筋的配置。
8、板中开洞、洞边加强筋的处理措施
• 对于洞口直径不大于300，受力钢筋绕过孔洞，不需补 强钢筋；大于300但不大于1000时，需做补强钢筋。
3、板中纵向筋第一根筋的布置位置
• 应该从支座边半个钢筋间 距放置第一根筋。
4、悬挑板在阳角、阴角附加钢筋的配置
• a、阳角构造
4、悬挑板在阳角、阴角附加钢筋的配置
• b、悬挑板阴角的构造。
5、单、双向板的规定界限
• 规范对单双向板有着明确的规定，用于设计计算和 施工布筋。布筋时，短向垮的钢筋在外。
12d。 • 有框梁，框梁内满足锚固长度，可不伸至板顶，也无须弯
• 钢筋伸至端头，弯折10d ，当墙厚小，采用U型搭 接方式，有翼墙时，伸至 对边，向外弯折15d。
1、剪力墙水平筋的构造
• c、有端柱的情况 • 伸至柱内，满足直锚长度
大于LaE，可不用弯折； 不满足，伸至对边弯折 15d，直锚长度大于 0.6LaE。
• 剪力墙约束边缘构件的纵向钢筋连接构造，离开楼面 的距离不小于500
5、剪力墙洞口补强构造
• 新图集强调洞口周边上下左右布筋，矩形洞口斜向钢筋 作用不大。
6、连梁腰筋的设置
• 连梁的腰筋是水平筋的一 部分，不需要放在箍筋内 。
7、地下室外墙钢筋构造
• 地下室外墙钢筋构造不同于普通剪力墙，通常情况，竖 向分布筋在外侧，水平分布筋在内侧，设计有要求，按 设计要求做。
6、楼板局部升降的配筋问题
• a、升降高度大于板厚的情况。
6、楼板局部升降的配筋问题
• b、升降高度小于板厚的 情况。
7、板中配置抗冲切钢筋构造
• 包括抗冲切架立筋和弯起钢筋的配置。
8、板中开洞、洞边加强筋的处理措施
• 对于洞口直径不大于300，受力钢筋绕过孔洞，不需补 强钢筋；大于300但不大于1000时，需做补强钢筋。
3、板中纵向筋第一根筋的布置位置
• 应该从支座边半个钢筋间 距放置第一根筋。
4、悬挑板在阳角、阴角附加钢筋的配置
• a、阳角构造
4、悬挑板在阳角、阴角附加钢筋的配置
• b、悬挑板阴角的构造。
5、单、双向板的规定界限
• 规范对单双向板有着明确的规定，用于设计计算和 施工布筋。布筋时，短向垮的钢筋在外。
12d。 • 有框梁，框梁内满足锚固长度，可不伸至板顶，也无须弯
11G钢筋平法图集 ppt课件
鲁班钢筋（施工版）V6.0.0~V8.0.2版
本创建的工程
二、新增11G101图集算法
计算规则 新增11G101，支持新老图集之间的相互
切换
箍筋算法模块修改，新老图集保护层算
法不同
2.1 计算长度设定—定尺长度新增四级钢
2.2 锚固设置
细化构件小类 开放搭接值、搭接系数、接头率 砼等级里面新增“C45、C50、C55、C60” 新增四级钢 新增“备注” 11G版本新增“基本锚固设置”，锚固值
La、Lae等于基本锚固设置值Lab乘以相 应系数 开放普通钢筋、冷轧带肋、冷轧扭钢筋 最小锚固长度 在11G状态下，保护层随砼等级联动
搭接率设置
基本锚固设置
普通钢筋最小锚固长度
2.3 搭接设置新增四级钢
2.4 锚固值查询表新增11G101
2.5 构件属性栏增加内容Байду номын сангаас
混凝土强度等级新增“C45、C50、C55、 C60”，并支持自由输入，锚固值取其相 近值
边角柱节点选择更加灵活
边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
剪力墙
增加嵌固部位设计说明
墙柱编号的变化
墙梁编号的变化
墙洞补强做了局部调整
增加地下室外墙表示方式（集中标注）
增加地下室外墙表示方式（原位标注）
剪力墙水平钢筋在暗柱中的弯折长度
转角墙构造
斜交墙构造
有端柱墙构造
9697鲁班钢筋施工版v900可以打开鲁班钢筋预算版v1600v2020版本的工程鲁班钢筋预算版v2020可以打开鲁班钢筋施工版v900版本的工程鲁班钢筋预算版v1931可以打开鲁班钢筋施工版v600v802版本创建的工程98新增11g101支持新老图集之间的相互切换箍筋算法模块修改新老图集保护层算法不同991001012211g版本新增基本锚固设置锚固值lalae等于基本锚固设置值lab乘以相应系数开放普通钢筋冷轧带肋冷轧扭钢筋最小锚固长度在11g状态下保护层随砼等级联动102103106107108混凝土强度等级新增c45c50c55c60并支持自由输入锚固值取其相10926混凝土强度等级新增c45c50c55c60并支持自由输入锚固值取其相楼层框架梁次梁的第4243条计算设置
本创建的工程
二、新增11G101图集算法
计算规则 新增11G101，支持新老图集之间的相互
切换
箍筋算法模块修改，新老图集保护层算
法不同
2.1 计算长度设定—定尺长度新增四级钢
2.2 锚固设置
细化构件小类 开放搭接值、搭接系数、接头率 砼等级里面新增“C45、C50、C55、C60” 新增四级钢 新增“备注” 11G版本新增“基本锚固设置”，锚固值
La、Lae等于基本锚固设置值Lab乘以相 应系数 开放普通钢筋、冷轧带肋、冷轧扭钢筋 最小锚固长度 在11G状态下，保护层随砼等级联动
搭接率设置
基本锚固设置
普通钢筋最小锚固长度
2.3 搭接设置新增四级钢
2.4 锚固值查询表新增11G101
2.5 构件属性栏增加内容Байду номын сангаас
混凝土强度等级新增“C45、C50、C55、 C60”，并支持自由输入，锚固值取其相 近值
边角柱节点选择更加灵活
边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
剪力墙
增加嵌固部位设计说明
墙柱编号的变化
墙梁编号的变化
墙洞补强做了局部调整
增加地下室外墙表示方式（集中标注）
增加地下室外墙表示方式（原位标注）
剪力墙水平钢筋在暗柱中的弯折长度
转角墙构造
斜交墙构造
有端柱墙构造
9697鲁班钢筋施工版v900可以打开鲁班钢筋预算版v1600v2020版本的工程鲁班钢筋预算版v2020可以打开鲁班钢筋施工版v900版本的工程鲁班钢筋预算版v1931可以打开鲁班钢筋施工版v600v802版本创建的工程98新增11g101支持新老图集之间的相互切换箍筋算法模块修改新老图集保护层算法不同991001012211g版本新增基本锚固设置锚固值lalae等于基本锚固设置值lab乘以相应系数开放普通钢筋冷轧带肋冷轧扭钢筋最小锚固长度在11g状态下保护层随砼等级联动102103106107108混凝土强度等级新增c45c50c55c60并支持自由输入锚固值取其相10926混凝土强度等级新增c45c50c55c60并支持自由输入锚固值取其相楼层框架梁次梁的第4243条计算设置
整理11G101-3.ppt

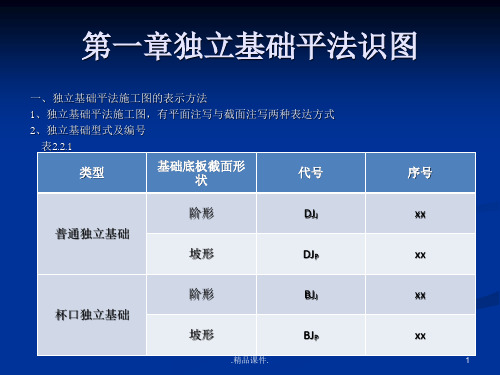

3）当梁中间支座两边的底部纵筋配置不同时，需在支座 两边分别标注；当梁中间支座两边的底部纵筋相同时，可仅 在支座的一边标注配筋值。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
.精品课件.
第三章梁板式筏形基础平法识图
.精品课件.
33
第三章梁板式筏形基础平法识图
（4）原位注写的底部附加非贯通纵筋与 集中标注的底部贯通钢筋，宜采用“隔一 布一”的方式布置，即基础平板(X向或Y向） 底部附加非贯通纵筋与贯通纵筋间隔布置， 其标注间距与底部贯通纵筋相同。
.精品课件.
34
第三章梁板式筏形基础平法识图
当为加腋梁时，用b×h Yc1×c2表示，其中c1为腋长， c2为腋高。 （3）注写基础梁的配筋
1）注写基础梁箍筋
①当采用一种箍筋间距时，注写钢筋级别、直径、间距与 肢数（写在括号内）
②当采用两种箍筋时，用“/”分隔不同箍筋，按照从基础 梁
两端向跨中的顺序注写。先注写第1段箍筋（在前面加注箍
数），在斜线后再注写第2段.精箍品课筋件. （不再加注箍数）
贯通纵筋的总长度注写在括号中，注写方式为“跨数及 有无外伸”，其表达形式为（xx）（无外伸）、 （xxA） （一端有外伸）或 （xxB）（两端有外伸）。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间 无论有几道辅助轴线（例如框筒结构中混凝土内筒中的多道 墙体），均可按一跨考虑。
.精品课件.
32
26
第三章梁板式筏形基础平法识图
④以大写字母G打头注写基础梁两侧面对称设置的纵向 构造钢筋的总配筋值（当梁腹板高度hw不小于450mm时，根据需要配置）。
4）当梁端（支座）区域的底部全部纵筋与集中注写过的 贯通纵筋相同时，可不再重复做原位标注。
5）加腋梁加腋部位钢筋，需在设置加腋的支座处以Y打 头注写在括号内。
.精品课件.
第三章梁板式筏形基础平法识图
.精品课件.
33
第三章梁板式筏形基础平法识图
（4）原位注写的底部附加非贯通纵筋与 集中标注的底部贯通钢筋，宜采用“隔一 布一”的方式布置，即基础平板(X向或Y向） 底部附加非贯通纵筋与贯通纵筋间隔布置， 其标注间距与底部贯通纵筋相同。
.精品课件.
34
第三章梁板式筏形基础平法识图
当为加腋梁时，用b×h Yc1×c2表示，其中c1为腋长， c2为腋高。 （3）注写基础梁的配筋
1）注写基础梁箍筋
①当采用一种箍筋间距时，注写钢筋级别、直径、间距与 肢数（写在括号内）
②当采用两种箍筋时，用“/”分隔不同箍筋，按照从基础 梁
两端向跨中的顺序注写。先注写第1段箍筋（在前面加注箍
数），在斜线后再注写第2段.精箍品课筋件. （不再加注箍数）
贯通纵筋的总长度注写在括号中，注写方式为“跨数及 有无外伸”，其表达形式为（xx）（无外伸）、 （xxA） （一端有外伸）或 （xxB）（两端有外伸）。
注：基础平板的跨数以构成柱网的主轴线为准；两主轴线之间 无论有几道辅助轴线（例如框筒结构中混凝土内筒中的多道 墙体），均可按一跨考虑。
.精品课件.
32
26
第三章梁板式筏形基础平法识图
④以大写字母G打头注写基础梁两侧面对称设置的纵向 构造钢筋的总配筋值（当梁腹板高度hw不小于450mm时，根据需要配置）。
11G101混凝土结构平法图集(学习课件)
03G101锚固长度表
11G101锚固长度表
最小锚固有长度的变化
03G101: 250 11G101: 200
保护层的变化
03G101: 11G101:
保护层是从纵向受力钢筋的最外皮到混凝土边缘的距离 保护层是从最外层钢筋的外皮到混凝土边缘的距离
影响:所有箍筋都发生变化,且对于多肢箍的长度计算将变得 更为复杂,拉勾也影响保护层的厚度.规范规定保护层大于50MM时需要做保 护层的防裂措施
规范参考《混凝土结构耐久性设计规范》GB/T 50476 以及国外相应规范、标准的有关规定，从混凝土碳化、 脱钝和钢筋锈蚀的耐久性角度考虑，不再以纵向受力筋 的外缘，而以最外层钢筋（包括箍筋、构造筋、分布 筋、拉勾等）的外缘计算混凝土保护层厚度。新规范中 的保护层厚度比原规范实际厚度有所加大。规范中对结 构所处耐久性环境类别进行了划分;
梁
纵筋绑扎搭接区加密
抗扭腰筋搭接也在其中……
梁
非框架梁上部纵筋伸入跨内的长度
支座处设计是否按铰接应按设计说明思考!
梁 框架梁，屋面框架梁端部支座为梁箍筋做法
图集未说明主筋做法， 一般设计详细的图纸， 会注明做法
梁 集中力处附加箍筋及吊筋
规范规定：
梁集中力处应全部由抗剪 横向钢筋承担；
也就是说，一般的有主梁 梁相交的，都应附加横向钢筋 （吊筋或附加箍筋），但是需 要由设计标注。
对应环境等级的修改，混凝土保护层的最小厚度c （mm）也进行了修改，对一般情况下混凝土结构的保护 层厚度稍有增加，而对恶劣环境下的保护层厚度则增幅 较大。
v 注：1 混凝土强度等级不大于C25 时，表中保护层厚度数 值应增加5mm；
箍筋增加非抗震具体做法
一般非框架梁为非抗震.
最新11G101-1图集平法
目录
2
梁平法
2.1 梁平法---------梁平平法法规制图则规则
19
梁钢筋的标注方法
200 200 3600
5800
3600
2800
梁平法表示图
C25砼，3级抗震
梁平法图中表示的是什么意思？
20
返回
梁钢筋的标注方法 ● 梁的平面注写包括集中标注与原位标注
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
长 的 时 间 隧 道，袅
11G101-1图集平法
2
9
特点：
减少图纸量 平面表示 整体标注
10
目录
1
平法图集介绍
2
梁平法
3
柱平法
4
剪力墙平法
5
板平法
11
目录
1
平法图集介绍
12
平法图集介绍
❖建筑结构施工图平面整体设计方法（简称 平法）表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
21
梁钢筋的标注方法
集中标注
原位标注
22
梁钢筋的标注方法
●集中标注： ❖ 1、梁编号、梁截面尺寸 ❖ 2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数 ❖ 3、梁上下通长筋和架立筋， ❖ 4、梁侧面纵筋：构造腰筋及抗扭腰筋 ❖ 5、梁顶面标高高差（该项为选注）
23
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
15
目录
11G101-1图集梁配筋讲解培训讲义附图PPT课件
KL
框架柱不落地
柱的力传递到 下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙 不落地
两层楼板
框支柱
框支梁 KZL
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱
框支柱
混凝土剪力墙 不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
φ8 ＠100（4）/200（2）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密区 为直径8mm间距200mm的2肢箍筋，箍筋 为II级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍 筋间距和肢数，用斜线“/” 分开；先写支 座端部箍筋，后写跨中钢箍筋
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回
1）梁编号
• 梁类型代号 • 序号:阿拉伯数字1,2,3,4…… • 跨数:柱或墙为梁的支座，相邻的两个
支座之间为一跨 • 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
返回
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
框架柱不落地
柱的力传递到 下方的梁
框架柱不落地
框支梁 柱的力传递到 下方的梁
框支柱
框支梁 KZL
框支柱
框支柱
混凝土剪力墙 不落地
两层楼板
框支柱
框支梁 KZL
占据一层的 转换大梁， 有时梁上开 有洞口
框支柱
框支柱
混凝土剪力墙 不落地
框支梁 KZL 框支柱
井字梁
框架梁 KL
井字梁（垂直相交的梁尺 寸相同，无主次之分） JZL
φ8 ＠100（4）/200（2）表示加密区为直 径8mm间距100mm的4肢箍筋，非加密区 为直径8mm间距200mm的2肢箍筋，箍筋 为II级钢。
③ 非框架梁、悬挑梁、非抗震梁采用不同箍 筋间距和肢数，用斜线“/” 分开；先写支 座端部箍筋，后写跨中钢箍筋
12φ8 ＠100/200（4）表示 梁两端加密区各有12根直径8mm间距 100mm的4肢箍筋； 非加密区为直径8mm间距200mm的4肢箍 筋，非加密区箍筋根数根据间距和梁剩余部 分长度计算。
长筋 • 5）梁侧面纵向构造钢筋或受扭钢筋 • 6）梁顶面标高高差
返回
1）梁编号
• 梁类型代号 • 序号:阿拉伯数字1,2,3,4…… • 跨数:柱或墙为梁的支座，相邻的两个
支座之间为一跨 • 有无悬挑代号:一端悬挑注写A，
两端悬挑为B
返回
屋面框架梁 （两端为柱）
WKL
非框架梁 （两端为梁）
L
楼面框架梁 （两端为柱）
返回
2．配筋图
• 配筋图表达梁断面形状、尺寸和标高， 钢筋的位置、直径、形状和数量等，它 包括立面图、断面图和钢筋详图三部分。
• （1）立面图表达梁的长度、立面形状 和钢筋位置；
11G101-1图集钢筋平法培训
❖ 二、梁截面尺寸，该项为必注值。 ❖ 当为等截面梁时，用b×h表示； ❖ 当为竖向加腋梁时，用b×h GYC1×C2 表示，其中C1 为腋
长，C2 为腋高； ❖ 当为水平加腋梁时，用b×h PYC1×C2 表示，其中C1 为腋
长，C2 为腋宽，加腋部分应在平面中绘制；
31
集中标注——截面尺寸
❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
24
梁钢筋的标注方法
集中标注
当在梁上集中标注和 原位标注同时存在时 ，原位标注优先，施 工时应按原位标注数 值取用
原位标注
25
梁钢筋的标注方法
纵向受拉钢筋搭接长度修正系数ζl
纵向钢筋搭接接头 ≤25
50
100
面积百分率(%)
ζl
1.2
1.4
1.6
注：
1.当不同直径的钢筋搭接时，Ll、LlE 按直径较小的钢筋计算。
2.在任何情况下Ll不得小于300mm。 3.式中ζl为纵向受拉钢筋搭接长度修 正系数，当纵向钢筋搭接接头百分率 为表的中间值时，可按内插取值。
弯钩。
2、当锚固钢筋保护层厚度不大于5d时，锚固钢筋长度范围内应设置横向构造钢筋（箍筋），
其直径不应小于d/4(d为锚固钢筋最大直径)；对梁、柱等构件间距不应大于5d ，对墙板等构件
间距不应大于10d，且均不应大于100(d为锚固钢筋最小直径)。
受拉钢筋锚固长度修正系数ζa (截塔)
锚固条件 带肋钢筋的公称直径大于25
长，C2 为腋高； ❖ 当为水平加腋梁时，用b×h PYC1×C2 表示，其中C1 为腋
长，C2 为腋宽，加腋部分应在平面中绘制；
31
集中标注——截面尺寸
❖ 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
集中标注表达梁的通用数值 原位标注表达梁的特殊数值。 当集中标注中的某项数值不适用于梁的某部位时， 则将该项数值原位标注，施工中，原位标注优先 于集中标注。
24
梁钢筋的标注方法
集中标注
当在梁上集中标注和 原位标注同时存在时 ，原位标注优先，施 工时应按原位标注数 值取用
原位标注
25
梁钢筋的标注方法
纵向受拉钢筋搭接长度修正系数ζl
纵向钢筋搭接接头 ≤25
50
100
面积百分率(%)
ζl
1.2
1.4
1.6
注：
1.当不同直径的钢筋搭接时，Ll、LlE 按直径较小的钢筋计算。
2.在任何情况下Ll不得小于300mm。 3.式中ζl为纵向受拉钢筋搭接长度修 正系数，当纵向钢筋搭接接头百分率 为表的中间值时，可按内插取值。
弯钩。
2、当锚固钢筋保护层厚度不大于5d时，锚固钢筋长度范围内应设置横向构造钢筋（箍筋），
其直径不应小于d/4(d为锚固钢筋最大直径)；对梁、柱等构件间距不应大于5d ，对墙板等构件
间距不应大于10d，且均不应大于100(d为锚固钢筋最小直径)。
受拉钢筋锚固长度修正系数ζa (截塔)
锚固条件 带肋钢筋的公称直径大于25
11G101-1图集梁平法ppt课件
考核
23
集中标注——截面尺寸
梁截面尺寸，该项为必注值。 当为等截面梁时，用b×h表示； 当为竖向加腋梁时，用b×h GYC1×C2 表示，其
中C1 为腋长，C2 为腋高； 当为水平加腋梁时，用b×h PYC1×C2 表示，其
中C1 为腋长，C2 为腋宽，加腋部分应在平面中绘 制； 当有悬挑梁且根部和端部的高度不同时，用斜线分 隔根部与端部的高度值，即为 b×h1 /h2
●集中标注： 1、梁编号、梁截面尺寸 2、箍筋：钢筋级别、直径、加密区及非加
密区、肢数 3、梁上下通长筋和架立筋， 4、梁侧面纵筋：构造腰筋及抗扭腰筋 5、梁顶面标高高差（该项为选注）
18
梁钢筋的标注方法 梁编号 截面尺寸 箍筋
上部通长钢筋
侧面纵筋
梁顶面相对于楼板面的标高高差
19
32
原位标注——梁支座上部纵筋
梁支座上部纵筋，该部位含通长筋在内的所有纵筋： 1． “/”分隔——当上部纵筋多于一排时，用斜线
“/”将各排纵筋自上而下分开。 2． “+”相联——当同排纵筋有两种直径时，用加
号“+”将两种直径的纵筋相联，注写时将角部纵筋 写在前面。 3．缺省标注——当梁中间支座两边的上部纵筋不同 时，须在支座两边分别标注；当梁中间支座两边的 上部纵筋相同时，可仅在支座的一边标注配筋值， 另一边省去不注。
原位标注表。示：支座1上部纵筋为4根直径22的二级钢，支座2两边上部纵筋为 6根直径22的二级钢分两排，上一排为4根，下一排为2根；第一跨跨距3600， 下部纵筋为3根直径18的二级钢，全部伸入支座，；第二跨跨距5800，下部纵 筋为4根直径18的二级钢，全部伸入支座；以后类推
37
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
边角柱节点选择更加灵活
边角柱顶层构造，老图集将梁柱分别表示，新图集采用组合形式。
剪力墙
增加嵌固部位设计说明
墙柱编号的变化
墙梁编号的变化
墙洞补强做了局部调整
增加地下室外墙表示方式（集中标注）
增加地下室外墙表示方式（原位标注）
剪力墙水平钢筋在暗柱中的弯折长度
转角墙构造
斜交墙构造
有端柱墙构造
图形法梁（框架梁、次梁）支持单构 件三维查看及编辑钢筋
图形法梁（框架梁、次梁）骨架图及 排列图
合法性检查增加下面六项检查内容
钢筋符号自动转化
楼层框架梁、次梁的（第73、74条）计 算设置：T拉筋计算公式：（B-2Bhc+2d ），可下拉选择并支持自由输入
楼层框架梁、次梁梁垫铁计算
图形法梁（框架梁、次梁）算法优化
钢筋输入结果备注文字可配置； 钢筋结果输出顺序可配置； 读取支座方式及净跨取值根据不同钢筋
可配置计算规则； 纵筋计算优化贯通逻辑； 短跨支座钢筋连通计算优化； 半支座处理优化
GB 50010-2010（新规范）VS GB 50010-2002（老规范）
新设计规范的变化
《混凝土结构设计规范》GB 一、材料变化50010-2010（新规范）
《混凝土结构设计规范》GB 一、材料变化50010-2010（新规范）
钢筋种类，老图集主要包括热轧HPB235级、HRB335级、 HRB400级和RRB400级钢筋四种，新图集主要包括HPB300 级、HRB335级、HRB400级、RRB400级和HRB500级钢筋 五种，并增加HRBF335级、HRBF400级、和HRBF500级三 个细晶粒热轧钢筋种类
新平法钢筋符号的表示
箍筋计算上的变化
保护层概念的变化
保护层的变化
环境类别的变化
保护层的变化
保护层取值的变化
保护层的变化
锚固值变化(03G)
锚固值变化(11G)
代号上的变化
锚固的变化
表格选用及计算公式
锚固的变化
公式推导及计算案例
锚固的变化
搭接值的变化
主要取决锚固值的变化
地下人防怎ቤተ መጻሕፍቲ ባይዱ办？？
梁加腋构造变化
梁加腋构造变化
03G梁中间支座构造取消
楼层框架梁节点构造
楼层框架梁直锚节点构造
屋面框架梁节点构造
屋面框架下部梁直锚节点构造
屋面框架中间支座节点构造
框架梁下部连接构造
老图集非框架梁构造
新图集非框架梁构造
梁侧面钢筋
梁侧面纵向构造筋和拉筋构造中a小于等于200，老图集a从梁 底向上一个起步距离开始计算，新图集从梁底开始计算。
墙身顶部纵筋构造，老图集为板底 增加Lae，新图集为弯折12d。
剪力墙竖向钢筋顶部构造
剪力墙边缘构 件竖向钢筋连 接构造，老图 集区分约束构 件及构造构件， 其中搭接按 1.2Lae计算， 新图集不区分， 其中搭接按Lle 计算。
新增加剪力墙起暗柱
连梁说明变化
双洞口连梁构造
新增加暗梁与连梁重叠时钢筋构造
机械锚固
老图集机械锚固有3种形式，新图集增加至6种
机械锚固长度，老图集为0.7Lae，新图集为基本锚固长度的60%。 机械锚固长度范围内设置箍筋，老图集有规定，新图集无规定。
箍筋及拉筋
新图集给出三种做法由设计指定
拉筋双向与梅花型不同
寓意不同
框架柱
增加注解
框架柱编号说明
增加柱核心箍筋
增加注解φ10@100/250(φ12@100)
鲁班钢筋2012（施工版 ）SGV9.0.0新功能
一、预算版与施工版互相打开
鲁班钢筋（施工版）V9.0.0可以打开鲁
班钢筋（预算版）V16.0.0~V20.2.0版
本的工程
鲁班钢筋（预算版）V20.2.0可以打开
鲁班钢筋（施工版）V9.0.0版本的工程
鲁班钢筋（预算版）V19.3.1可以打开
2.6 私有属性增加内容
钢筋级别里面新增“Ⅳ级RRB500”钢筋 混凝土强度等级新增“C45、C50、C55、
C60”，并支持自由输入，锚固值取其相 近值
2.7 新增梁的11G计算规则
楼层框架梁、次梁的（第42、43条）计 算设置：悬挑梁端部配筋类型选择里面 新增3个节点图
楼层框架梁、次梁的（第45、46条）计 算设置：悬挑梁下部纵筋锚入支座长度 默认：15*D
暗梁与连梁重叠时钢筋构造，老图集无节点，新图集规定暗梁纵筋（连梁附加纵 筋）伸入墙内每侧max（Lae，600）。
连梁暗撑钢筋构造
连梁暗撑锚固长度，老图集为Lae，新图集为Lae且大于600。 暗撑箍筋加密区长度，老图集规定为600mm，新图集无规定。
新增加DWQ构造
新增加DWQ构造
梁
梁加腋构造变化
剪力墙水平构造
剪力墙竖向分布筋构造
三四级抗震剪力墙搭接钢筋为圆钢时，老图集规定可做5d直钩，新 图集无此规定
剪力墙纵筋可在同一部位搭接，老图集为三四级抗震或非抗震直径小于28时，新 图集在此基础上取消直径28限制，并增加一二级抗震非底部加强部位。
剪力墙竖向变截面构造
新增加节点
剪力墙竖向钢筋顶部构造
附加箍筋及吊筋
主次梁附加钢筋间距，老图集规定间距8d且小于等于正常间距， 加密时应小于等于100，新图集无规定，仅说明配筋值由设计 标注。
梁加腋
未注明梁加腋钢筋
新增加折梁构造
悬挑梁构造的不同（旧）
悬挑梁构造的不同
纯悬挑梁底筋锚固，老图集为12d，新图 集为15d。
悬挑梁第二排钢筋构造，老图集为0.75l， 新图集为0.75l加弯折。
悬挑梁节点详图，老图集有三个节点，新 图集有七个节点，增加了屋面层悬挑梁构造。
悬挑梁构造的不同（新）
剪力墙插入框支梁构造
剪力墙在框支梁中的锚固，老图集按伸至框支梁底弯折计算，新图集墙身按锚 固Lae计算，边缘构件按按锚固1.2Lae计算。
剪力墙插入框支梁构造
井字梁
板
增加板中暗梁
板的类型
鲁班钢筋（施工版）V6.0.0~V8.0.2版
本创建的工程
二、新增11G101图集算法
计算规则 新增11G101，支持新老图集之间的相互
切换
箍筋算法模块修改，新老图集保护层算
法不同
2.1 计算长度设定—定尺长度新增四级钢
2.2 锚固设置
细化构件小类 开放搭接值、搭接系数、接头率 砼等级里面新增“C45、C50、C55、C60” 新增四级钢 新增“备注” 11G版本新增“基本锚固设置”，锚固值
板的集中标注增加隔一布一形式
板负筋弯折（旧）
板负筋弯折（新）
板筋端支座（支座为梁、剪力墙、圈梁）锚固构造， 老图集为总锚长取La，新图集为限定的平直段长度加 15d弯钩。
板负筋弯折（旧）
折板
板其他
1、悬挑板上部钢筋端部弯钩，老图集伸至板底加5d水平弯钩，新图集伸至板端加 竖1、向弯钩。 22、、板翻边构造，老图集有多次弯折，新图集采用多根钢筋，每根钢筋最多弯折两 次。 3、无支撑板端部封边构造，老图集无，新图集增加。 4、板带端支座钢筋构造，老图集为总锚固长度取La，新图集为限定平直段长度加 15d弯钩。 6、后浇带钢筋构造，老图集区分50%搭接留筋和100%搭留筋构造，新图集均为 100%搭接留筋构造并区分梁板墙构件。 7、局部升降板构造三，老图集钢筋连续通过，新图集取消。 8、板洞加强筋构造二，老图集有斜向补强筋，新图集取消，并增加环向加强筋。 9、板放射筋支座锚固，老图集无规定，新图集规定平直段及竖直段长度。 10、柱帽钢筋锚固，老图集均为Lae（La），新图集有15d弯钩规定。
La、Lae等于基本锚固设置值Lab乘以相 应系数 开放普通钢筋、冷轧带肋、冷轧扭钢筋 最小锚固长度 在11G状态下，保护层随砼等级联动
搭接率设置
基本锚固设置
普通钢筋最小锚固长度
2.3 搭接设置新增四级钢
2.4 锚固值查询表新增11G101
2.5 构件属性栏增加内容
混凝土强度等级新增“C45、C50、C55、 C60”，并支持自由输入，锚固值取其相 近值
柱非连接区变化
增加地下室增加钢筋在嵌固部分构 造
箍筋加密区的变化
小墙肢全程加密区的变化
增加QZ、LZ加密区
绑扎区域内箍筋加密变化
墙上柱构造变化
梁上柱平直段变化
区别在钢筋直径大于等于25 时
框架柱变截面变化
0.5和弯折长度
新增加框架柱变截≤1/6节点
增加下柱较大与上层直径构造
中柱柱顶增加锚板
11G图集与03G图集
变化解析
11G图集与03G图集
变化解析
新规范的出台
GB 50010-2010 2010-08-18发布 2011-07-01实施 GB 50011-2010 2010-05-31发布 2011-12-01实施
实时与系统变化
11G101系列新平法2011年9月1日正式实施
参照依据依据
