10kV配电线路断线故障的原因和故障检测方法

10K V高压线路导线断线原因及防范措施10KV线路断线主要是由于10KV线路短路故障、线路单相接地故障、线路过载、雷击断线及雷击引起绝缘子击穿等故障所导致的，如何解决好10KV 线路断线问题，应该了解10KV线路断线对用电设备带来的影响，断线问题在一定程度上严重制约着线路的正常工作，为此我们应该对10KV线路断线问题，加强重视，应该相应的采取一定的保护和维修措施，促进10KV线路的正常运作，加强对检查线路人员进行管理，及时处理好10KV线路断线情况，方便了人们的生产和生活。

一、断线原因：1、短路故障断线。

短路故障主要是电力系统的相关接线接触不好，使线路连接出现了问题，无法致使电流顺利流通，而且导流电的负荷过重，电流会在一瞬间连续上升，电压一直持续下降，造成线路短路断线才终止，这很大程度上制约着配电线路的安全运行。

配电线路无论是发生怎么的短路，都会表现为线路中温度异常过高，绝缘体受到损坏，更严重的情况是导体不断地发红，然后开始熔化，最后会导致10kv 线路断线，更严重的会引起火灾，触电、发生爆炸等安全事故。

2、线路单相接地故障断线。

线路单相接地故障通常发生在春季、夏季，因为春季和夏季的雷雨狂风特别显著，会严重扰乱单相接地线路的动摇，在狂风的侵袭中，竹树压接放电，随时会发生断线的情况；3、雷击断线。

雷击引起断线情况大部分发生绝缘线路上，主要是雷击往往是电弧能量剧增，表面滑移，温度不断升高，雷击断线现象在劫难逃，是导致绝缘导线断线的原因。

雷击绝缘导线断线现象，在大沙供电所辖区两年内发生了3条线路断线，严重影响着电网的安全运行。

4、线路重过载运行。

10KV线路长期重过载运行，导致导线的跳线位置及线夹发热严重，然后开始融化，导线断股，最后导致10kV导线断线。

5、环境污染。

部分10kV线路分布在污染严重工业园内，导致导线腐蚀严重，导线霉烂断股，最后发生断线事故在所难免，在过去几年大沙所南江工业园内的电镀厂区曾经因线路腐蚀严重而发生几起断线事故。

探析10kV配电线路断线故障检测与定位发布时间：2022-03-17T08:24:06.359Z 来源：《中国电业》2021年23期作者：盛况夏建彬黄勇[导读] 10kV配电网无特殊接地故障保护措施，支线多，接地故障引起的电流变化小盛况夏建彬黄勇国网浙江长兴供电有限公司浙江湖州 313100摘要：10kV配电网无特殊接地故障保护措施，支线多，接地故障引起的电流变化小，在馈线头难以检测和发现。

因此，10kV配电网的支路故障在实际中无法及时、准确地检测出来。

配电网支路故障的快速准确诊断和定位，对于保证电网运行的稳定性具有重要意义。

目前，10kV配电网支路故障诊断的数学方法很多，但存在着信息冗余、关键信息难以识别等问题。

决策树方法以其路径优化、定位准确的优点，在10kV配电网支路故障诊断中得到了广泛的应用。

关键词：10kV配电线路；断线故障；检测；定位1 10kV配电线路断线故障原因分析1随着工程建设数量和规模的增加，外力破坏引起的线路断裂可能对施工区域周围10kV配电线路造成损坏。

大型设备在施工过程中，一旦长时间超过额定值，很容易引起配电线路部分区域的故障。

这会影响整个配电网的正常运行。

此外，在工程建设过程中，如果某些设备运行不规范，不符合标准，也可能发生环线故障。

2.电气原因引起的断线故障主要集中在短路后受大电流影响而烧毁导线，或绝缘导线受强电场影响而断裂的情况。

3、受天气等自然条件的影响，雷电多发区配电线路容易发生断线事故。

10kV配电线路一旦受到雷击，容易在绝缘区和横担处产生放电条件，产生较大的电弧，引起线路击穿。

4.受线路老化影响，部分配电线路运行时间较长、过旧或瓷横臂断裂，容易造成10kV配电线路断裂。

510kV配电线路因施工质量影响、线路施工质量差、运行管理存在问题，将导致线路故障。

2 配电网断线故障监测系统2.1系统建设技术目标利用配电网线路故障监测系统，可以实现对配电网典型线路故障的分析和定位。

10kV配电线路故障原因及查找方式研究10kV配电线路是城市和乡村电力供应的重要组成部分。

但是在实际运行中，由于各种原因，10kV配电线路故障时有发生。

故障的及时发现和修复对于保障电力供应和提高电网运行的可靠性具有重要意义。

研究10kV配电线路故障原因及查找方式对于提高电网可靠性和经济性具有重要的意义。

1. 10kV配电线路故障原因1.1 天气因素天气因素是10kV配电线路故障的主要原因之一。

大风、暴雨、雷电等极端天气条件会导致输电线路和设备受到损坏，引起供电中断。

在冬季低温条件下，冰雪对输电线路和设备的影响也是引起故障的重要原因之一。

1.2 设备老化10kV配电线路中的设备包括变压器、绝缘子、导线、接地装置等，这些设备在长时间运行中会发生老化，从而降低了设备的可靠性，增加了发生故障的可能性。

1.3 外部破坏外部破坏也是引起10kV配电线路故障的重要原因之一。

施工机械作业时不慎损坏输电线路导线，甚至盗窃输电线路上的铜导线等行为都可能导致故障的发生。

1.4 线路设计不合理10kV配电线路的设计不合理也可能导致故障的发生。

线路铺设在容易积水的地方，或者线路设计不合理导致线路电气参数不匹配等。

2. 10kV配电线路故障查找方式2.1 巡视巡视是查找10kV配电线路故障的一种重要方式。

通过对输电线路和设备进行定期巡视，及时发现线路和设备的异常情况，从而及时采取措施进行修复，防止故障的发生。

2.4 使用先进的检测设备使用先进的检测设备是查找10kV配电线路故障的重要手段。

红外热像仪、超声波探伤仪、局部放电检测仪等先进的检测设备可以帮助工作人员及时发现线路和设备的异常情况，从而提高了故障的查找效率。

3. 结语10kV配电线路故障的发生给电网运行和电力供应带来了不利影响，因此研究10kV配电线路故障的原因及查找方式具有重要意义。

通过对10kV配电线路故障原因的深入研究和对查找方式的不断完善，可以提高电网的可靠性和经济性，保障电力供应的安全稳定和可靠性。

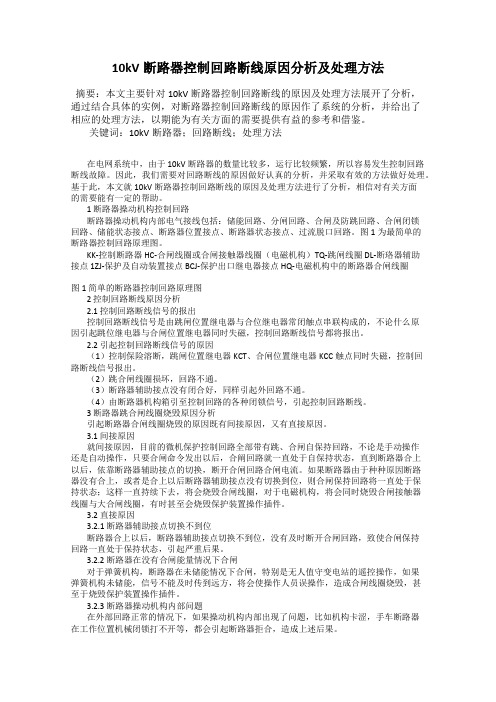

10kV断路器控制回路断线原因分析及处理方法摘要：本文主要针对10kV断路器控制回路断线的原因及处理方法展开了分析，通过结合具体的实例，对断路器控制回路断线的原因作了系统的分析，并给出了相应的处理方法，以期能为有关方面的需要提供有益的参考和借鉴。

关键词：10kV断路器；回路断线；处理方法在电网系统中，由于10kV断路器的数量比较多，运行比较频繁，所以容易发生控制回路断线故障。

因此，我们需要对回路断线的原因做好认真的分析，并采取有效的方法做好处理。

基于此，本文就10kV断路器控制回路断线的原因及处理方法进行了分析，相信对有关方面的需要能有一定的帮助。

1 断路器操动机构控制回路断路器操动机构内部电气接线包括：储能回路、分闸回路、合闸及防跳回路、合闸闭锁回路、储能状态接点、断路器位置接点、断路器状态接点、过流脱口回路。

图1为最简单的断路器控制回路原理图。

KK-控制断路器 HC-合闸线圈或合闸接触器线圈（电磁机构）TQ-跳闸线圈 DL-断珞器辅助接点 1ZJ-保护及自动装置接点 BCJ-保护出口继电器接点 HQ-电磁机构中的断路器合闸线圈图1 简单的断路器控制回路原理图2 控制回路断线原因分析2.1 控制回路断线信号的报出控制回路断线信号是由跳闸位置继电器与合位继电器常闭触点串联构成的，不论什么原因引起跳位继电器与合闸位置继电器同时失磁，控制回路断线信号都将报出。

2.2 引起控制回路断线信号的原因（1）控制保险溶断，跳闸位置继电器KCT、合闸位置继电器KCC触点同时失磁，控制回路断线信号报出。

（2）跳合闸线圈损坏，回路不通。

（3）断路器辅助接点没有闭合好，同样引起外回路不通。

（4）由断路器机构箱引至控制回路的各种闭锁信号，引起控制回路断线。

3 断路器跳合闸线圈烧毁原因分析引起断路器合闸线圈烧毁的原因既有间接原因，又有直接原因。

3.1 间接原因就间接原因，目前的微机保护控制回路全部带有跳、合闸自保持回路，不论是手动操作还是自动操作，只要合闸命令发出以后，合阐回路就一直处于自保持状态，直到断路器合上以后，依靠断路器辅助接点的切换，断开合闸回路合闸电流。

10kV配电线路常见故障分析及处理摘要:配电网中10kV及以下的配电线路是路径最长的，并且直接与电力用户进行连接。

其主要作用是为城乡居民供电，所以其应用范围是非常广泛的;但由于点多面积广，不同区域的输配电实际情况很有可能存在很大的差别，所以各地区的故障率是比较高的，一般的故障有倒杆断线、短路问题。

故障率高就会严重影响居民的正常生活用电与企业的正常运营，随着用户对用电质量要求不断地提高，怎样才能保证供电的质量是我们必须要考虑的非常重要的问题。

关键词:10kV;配电线路;运行维护;检修1.10kV及以下配电线路常见故障1.1单向接地故障一般情况下，能够造成20kV线路单向接地故障的因素有很多，但大多是因为天气、线路等原因而引起的。

从历年的统计数据来看，能够引起单向接地的主导因素是某物体挂在电线上，又挂在其他导体上，常见情景是因为大风把树枝吹倒，又碰到某根电线上就可以导致单向短路。

通过开关设备则可以判定是临时故障还是严重性故障，所以电线周围不能有其他建筑物，否则就会导致电线故障的频发。

这种情况能够严重的威胁电路的安全，也能导致电路的可靠性进一步降低。

1.2线路发现短路、断线、跳闸、人为故障引起电路发生短路与断线的故障原因有很多，常见的发生原因有:雷击引起炸裂与断线，从而导致线路短路。

还有就是线路相互间的间隔太窄，在遇到恶劣天气时，就会导致与相近的树枝发生接触，还有可能直接压断导线从而形成断路。

或者由于线路施工质量不达标，从而导致线路出现问题。

有的线路因为弧垂过大，特别是在夏天温度较高时，线路容易出现热胀冷缩的情况，从而使得弧垂距离地面小于安全距离。

在天气恶劣时，线路也可能出现放电现象从而引起短路。

因短路而出现的跳闸现象，是出现频率比较高的。

此现象是为了保护线路而出现的动作，从而可以达到及时保护线路的目的。

从实践中我们可以看到造成跳闸的原因同样有很多，如外力破坏等。

在设置电路走向时，由于没有非常全面的考虑树木枝干与电路问题，从而导致树枝与电路相互交缠，就会埋下严重的安全隐患。

10kV线路断线原因分析及其防止措施摘要：文章结合我所自2002年11月至今发生的22起10kv线路断线事故，对线路断线的情况进行分析，并制定可行的措施加以防范，以确保线路的安全可靠运行。

关键词：10kv线路；断线；短路故障10kv线路断线是配网运行中最大的事故之一。

线路断线能引起相间短路，造成出线开关跳闸，也能使10kv系统接地。

10kv线路的由于自身的特点线长面广，在运行中极易受到风雨雷电等自然灾害的侵袭以及人为和外力的作用而造成不同程度的受损甚至断线，严重影响了线路的正常运行和供电的可靠性，结合我所自2002年11月至今发生的22起10kv线路断线事故，对线路断线的情况进行分析，并制定可行的措施加以防范，以确保线路的安全可靠运行。

1、断线的主要原因（1）线路短路故障当线路由于某种原因引起相间短路，短路电流和电弧就会烧伤或烧断导线。

（2）线路单相接地故障线路绝缘子击穿，破碎都会引起10kv系统单相接地，导线接地处通过接地电容而产生电流并产生接地电弧，致使导线烧伤或烧断，并引起系统过电压。

（3）雷击引起的绝缘子击穿。

该地区春夏季雷电活动比较频繁，线路容易遭受雷击。

导线着雷后，往往会从绝缘子处与横担部位闪烁放电，形成电弧烧伤导线。

导线着雷击后，雷电过电压造成绝缘子发生闪络，雷电流通过绝缘子向大地泄放，绝缘子与地间将出现一个非常高的电压，向绝缘子进行反击，导致绝缘子爆裂，造成线路接地，导线接地处通过接地电容而产生电流并产生接地电弧，致使导线烧伤或烧断。

（4）车辆伤害。

导线、电杆及其拉线被车辆碰撞时会造成杆倒线断，此类情况有5起，占总数的22.7％。

现在的10kv线路主要处于路边，甚至还有跨路的情况，大型车辆因倒车时司机视野受限容易撞倒电杆、拉线。

有些吊车在线路走廊内作业时会扬臂过高，撞断导线。

（5）线路残旧。

70 年代以前10kv 线路选用了不带钢芯的铝导线，线径小（一般为ac-35/70等型号），档距大（达100米左右），耐张段长（一般超过1千米）。

10kV配电线路故障原因分析及运行维护检修措施一、引言10kV配电线路是城市和乡村供电系统中的重要组成部分，其安全稳定运行关系到人民群众的生活和生产，因此对于配电线路的故障原因分析及运行维护检修措施至关重要。

本文将对10kV配电线路的故障原因进行分析，并提出运行维护检修的具体措施，以确保配电线路的安全稳定运行。

二、10kV配电线路故障原因分析1. 天气因素恶劣的天气条件是导致10kV配电线路故障的常见原因之一。

强风、雷电和大雨可能导致树木倒下、电杆倒塌、设备损坏等情况，从而引发电路短路或断路故障。

2. 落雷在雷电活跃的季节，落雷也是10kV配电线路故障的常见原因。

如果配电线路未设置良好的防雷设施或未进行及时维护，就会对线路设备造成损坏，甚至引发火灾等严重后果。

3. 设备老化设备老化是10kV配电线路故障的另一个重要原因。

随着设备的使用年限增长，设备的绝缘能力可能会下降，从而增加线路发生故障的概率。

设备的机械部件也可能因长期使用而出现磨损，导致设备的运行不稳定。

4. 人为因素人为因素也是导致10kV配电线路故障的一个重要原因。

未经授权的人员在不合适的情况下施工、擅自改动电缆或引线、未按规定操作设备等都可能造成线路故障。

5. 缺乏定期维护对于10kV配电线路来说，缺乏定期维护也是导致故障的一个常见原因。

设备长期使用或者长时间没有得到维护，会导致线路设备的老化、松动、腐蚀等问题，从而增加线路故障的概率。

三、运行维护检修措施1. 定期巡视对于10kV配电线路来说，定期巡视是保障线路安全稳定运行的重要手段。

电力供应企业应该进行定期的巡线工作，及时发现和解决可能存在的问题，防止故障的发生。

2. 设备防雷对于雷电活跃的地区，配电线路的设备应该进行防雷处理。

在电力设备上安装防雷设施，防止雷电对设备的损害，从而保障线路的安全运行。

3. 设备维护对于10kV配电线路的设备，应该进行定期的维护和检修，及时发现并解决设备的故障隐患。

10kV配电线路单相断线故障检测分析作者：宁尚东来源：《科学与财富》2016年第01期摘要：本文针对线路发生单相断线故障，利用对称分量法与复合序网对电流量进行故障分析，得到故障后相电流与序电流变化特征，并与TA断线时电流变化特征进行比较。

分析了10KV 配电的线路出现断路故障的原因以及10KV配电线路单相断线的故障检测与定位。

关键词：10kV；配电线路；单相断线；故障检测配电网是直接面向用户的供电网络，是电力系统的重要组成部分，配网的发展速度与经济发展水平及人们的生活息息相关、密不可分。

目前我国大部分城市采用的是10kV电压等级向用户供电。

但长久以来，由于传统“重发、轻配、不管用”思想的影响导致我国配电网建设速度与国民经济增长速度不匹配，配电网供电可靠性与供电质量难以较好的满足经济快速发展的需求。

1 10kV配电线路单相断线故障分析1.1单相断线后电流变化规律1.1.1序电流变化特征l0kV配电线路正常运行时，三相电压对称，此时线路产生的负序电流很小。

发生单相断线故障后，改变了系统网络结构，破坏了系统的对称性，将会直接影响对用户的直接供电。

通过与正常运行时电流相比，发现单相断线后故障线路负序电流明显变大，而其它非故障线路负序电流变化很小。

需要分析负序电流的分布从而寻找线路的故障特征。

在配电网中，负序阻抗由系统高压侧折算到系统低压侧的值很小，并且随着电网的扩大，系统的负序阻抗将会变小。

l0kV配电网大多为福射结构，从实际元件的参数中可以看出，系统与负荷的负序阻抗均呈现感性，其中负荷的负序阻抗值较大，是系统的负序阻抗的近百倍；而线路本身的负序阻抗较负荷的负序阻抗要小得多。

因此单相断线故障产生的负序电流绝大部分是由断线故障点沿故障线路流向电源，而非故障线路中流过的负序电流很小，其方向为由母线流向线路。

如果规定母线流向电源或线路的方向为正方向，单相断线故障后故障线路的负序电流与系统的负序电流方向相反，而非故障线路负序电流与系统的负序电流方向相同。

10kV架空绝缘导线常见的断线问题及解决办法随着10kV架空配电线路绝缘化率的提高，线路故障率明显下降，取得了良好的社会效益和经济效益。

但由于10kV绝缘导线其结构和安装条件的限制，因接触不良、未安装防雷设施以及安装不当等问题造成绝缘导线发生跑线和断线事故。

结合张家口供电公司10kV绝缘导线的运行经验，针对10kV绝缘导线发生断线的原因提出相应的解决方法。

标签：绝缘导线;雷击;绝缘子;金具;断线10kV架空配电线路绝缘化率的提高，不但使供电可靠性不断增强，有效提高线路通道的利用率，还能够防止树木、鸟雀、环境污染等对线路造成的直接影响，线路故障率明显下降，取得了良好的社会效益和经济效益。

但是，在实际运行中，我们也发现架空绝缘线存在一定的缺点，那就是容易遭受雷击的危害、导线容易进水氧化和与绝缘导线T接得分支线路（特别是比绝缘导线线径小的裸导线和橡皮线）接触虚等问题，由此引起的绝缘导线断股和断线事故较多。

对此，进行了原因分析，并有针对性地制定了解决办法，从而有效提高架空绝缘线路运行水平。

一、雷害事故原因分析及解决办法在运行中，绝缘导线与10kV架空裸线相比，架空绝缘线遭受雷害事故明显增多，且雷害损害程度情况比较严重。

绝缘导线雷击后，常常发生点断式的导线断裂。

1.架空绝缘导线雷击断线的原因由于架空配电线路绝缘水平低，相应的其耐雷水平也低，绝缘子在雷电过电压的作用下容易发生闪络，这是造成雷击断线的最根本原因当雷击裸导线时，雷电过电压引起绝缘子闪络，工频续流电弧在电磁力的作用下沿着裸导线表面不断滑动，不会集中在某一点烧灼，通常在工频续流烧断导线或损坏绝缘子之前就会引起断路器动作，切断电弧，因此不会严重烧伤裸导线，就不容易造成雷击断线。

而绝缘导线则不同，当雷击绝缘导线时，雷电过电压引起绝缘子闪络并击穿导线绝缘层，被击穿的绝缘层呈一针孔状，工频续流电弧的移动受到导线表面绝缘层的阻隔，致使电弧的移动较慢，电弧弧根集中在导线绝缘层的破坏点处燃烧，由于弧根部位被固定，持续的高温在极短的时间内就会将导线整齐地烧断。
