剪力墙结构钢筋绑扎技术交底

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

12 钢筋焊制，上中下设三根顶模筋端头点防锈漆1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

（2）弯钩方向朝外。
3.4内剪力墙人防区域特殊要求
①内剪力墙纵向钢筋与顶板、底板连接
1.内剪力墙纵向钢筋插入底板，满足：
（1）插到板底，弯钩长度根据数值长度查下表
竖直长度
弯钩长度
≥0.5LaF
12d且≥150
≥0.6LaF
10d且≥150
≥0.7LaF
8d且≥150
≥0.8LaF
6d且≥150
（2）弯钩超两侧
±15
钢尺量连续三档、取最大值
绑扎钢筋骨架
长
±8
钢尺检查
宽、高
±3
钢尺检查
受力钢筋
间距
±8
钢尺梁两端、中间各一点、取最大值
排距
±3
保护层厚度
基础
±8
钢尺检查
柱梁
±3
钢尺检查
板、墙、壳
±2
钢尺检查
绑扎箍筋、横向钢筋间距
±15
钢尺量连续三档、取最大值
钢筋弯起点位置
15
钢尺检查
预埋件
中心线位置
3
钢尺检查
水平高差
在梁纵向受力钢筋采用双层排列时，两排钢筋之间应垫以直径≥25mm的短钢筋，以保持其设计距离。箍筋的接头（弯钩迭合处）应交错布置在两根架力钢筋上。
平板钢筋网绑扎时，四周钢筋交叉点应每点扎牢，绑扎时应注意相邻绑点的铁丝要成八字形，以免网片歪斜变形，板的钢筋网绑扎还应注意板上部的负筋位置。
梁交叉节点处钢筋穿插十分稠密时，应留出振动棒头子插入空隙，以利灌筑混凝土。平板钢筋绑扎前必须按图纸划出钢筋间距位置线，尽量做到纵横向一条线。
钢筋工程包括埋件，必须开具隐蔽工程验收，由质监部门检查合格后报请监理工程师验收认可后方可进入一道工序。

钢筋工程绑扎技术交底本工程钢筋采用现场加工制作，在现场设立钢筋加工棚，配备闪光对焊机、钢筋弯曲机、切断机各一台。

钢筋采用机械成型，按图纸及规范要求采取人工绑扎，竖向钢筋采用电渣压力焊，水平钢筋采用闪光对焊。

钢筋加工顺序按绑扎的先后秩序加工并归类堆放整齐。

钢筋不应有锈蚀现象。

对焊接头、位置、绑扎要求等均应符合施工规范要求。

墙板及柱筋在基础浇捣前预埋好，复核尺寸后，两边用矩形钢筋进行控制间距及断面。

钢筋绑扎前由质量部门检查，规格尺寸是否正确无误。

钢筋在绑扎过程中应注意下列要点：楼板钢筋双层处，钢筋撑脚数量应保证，以确保上下皮钢筋位置及钢筋保护层。

保证插筋位置的准确性，插筋位置在垫层上弹出中心线和边线，按线插筋。

插筋完毕后，再拉线检查，避免插筋单根或整体偏移。

为避免墙、柱钢筋整体扭转，在钢筋绑扎完毕，检查位置准确后，先将其临时固定然后再绑扎墙板钢筋。

垫块数量应适当，厚度一样，规格一致，以确保钢筋保护层，垫块用塑料聚乙烯制作。

按图纸和规范认真施工，加强施工过程管理。

钢筋绑扎完毕，在自检的基础上，及时通知各单位各部门进行验收，作好隐蔽工程验收记录。

一、材料的质量要求1、钢筋原材料进场应检查下列内容：钢筋进场应附带出厂质量证明书，证明书中的各项试验内容应符合现行国家标准规定。

钢筋表面均应有厂牌标志，是否符合该厂生产。

检查钢筋的外观质量，是否有变径现象或者有片皮锈，严重影响使用功能。

检验钢筋进场具备足够的附带资料外，还应对进场的验收批进行抽样检查，对同批钢材每60t抽样一组试件，不同规格的钢材各取一组。

送试验室进行复试，出具的试验报告各项指标合格后方可使用。

筏板钢筋的连接技术筏板钢筋系双层双向Φ25@160，钢筋连接采用闪光对焊不能满足筏板长度的要求，如采用搭接又不应许，所以这里横向、纵向一个头采用机械连接：直螺纹套筒连接。

直螺纹套筒连接由中国科学研究院建筑机械化研究分院廊坊凯博新技术开发公司施工。

该公司具有相应的资质及实力，能满足施工要求。

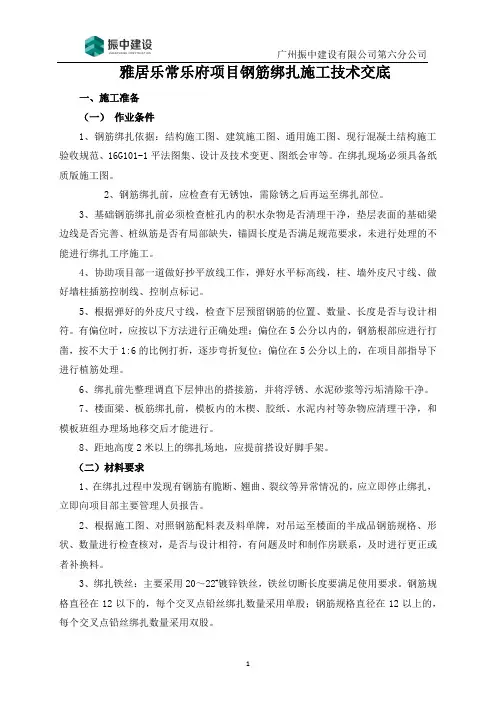

雅居乐常乐府项目钢筋绑扎施工技术交底一、施工准备（一）作业条件1、钢筋绑扎依据：结构施工图、建筑施工图、通用施工图、现行混凝土结构施工验收规范、16G101-1平法图集、设计及技术变更、图纸会审等。

在绑扎现场必须具备纸质版施工图。

2、钢筋绑扎前，应检查有无锈蚀，需除锈之后再运至绑扎部位。

3、基础钢筋绑扎前必须检查桩孔内的积水杂物是否清理干净，垫层表面的基础梁边线是否完善、桩纵筋是否有局部缺失，锚固长度是否满足规范要求，未进行处理的不能进行绑扎工序施工。

4、协助项目部一道做好抄平放线工作，弹好水平标高线，柱、墙外皮尺寸线、做好墙柱插筋控制线、控制点标记。

5、根据弹好的外皮尺寸线，检查下层预留钢筋的位置、数量、长度是否与设计相符。

有偏位时，应按以下方法进行正确处理：偏位在5公分以内的，钢筋根部应进行打凿，按不大于1:6的比例打折，逐步弯折复位；偏位在5公分以上的，在项目部指导下进行植筋处理。

6、绑扎前先整理调直下层伸出的搭接筋，并将浮锈、水泥砂浆等污垢清除干净。

7、楼面梁、板筋绑扎前，模板内的木楔、胶纸、水泥内衬等杂物应清理干净，和模板班组办理场地移交后才能进行。

8、距地高度2米以上的绑扎场地，应提前搭设好脚手架。

（二）材料要求1、在绑扎过程中发现有钢筋有脆断、翘曲、裂纹等异常情况的，应立即停止绑扎，立即向项目部主要管理人员报告。

2、根据施工图、对照钢筋配料表及料单牌，对吊运至楼面的半成品钢筋规格、形状、数量进行检查核对，是否与设计相符，有问题及时和制作房联系，及时进行更正或者补换料。

3、绑扎铁丝：主要采用20～22#镀锌铁丝，铁丝切断长度要满足使用要求。

钢筋规格直径在12以下的，每个交叉点铅丝绑扎数量采用单股；钢筋规格直径在12以上的，每个交叉点铅丝绑扎数量采用双股。

4、垫块：基础钢筋保护层应采用花岗石或者自制瓜米石垫块，切割成50mm见方断面尺寸，厚度同设计保护层。

瓜米石垫块内预埋20～22﹟镀锌铅丝，用于绑扎基础侧面垫块使用；梁、板底垫块采用成品瓜米石垫块，墙柱垫块采用成品塑料卡。
