锅炉循环泵安装图

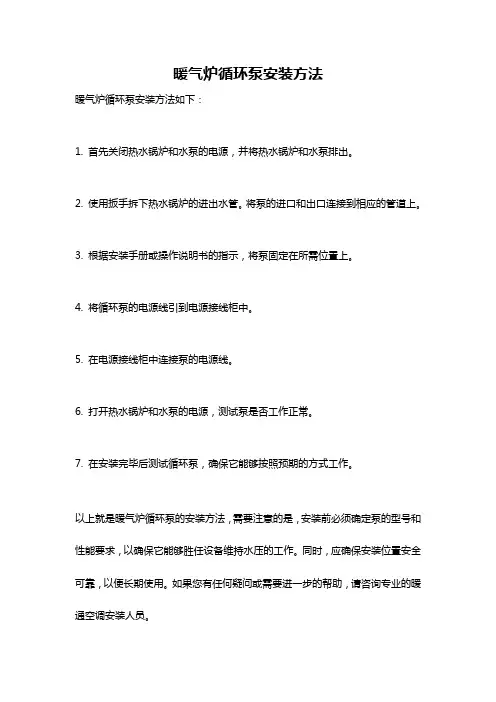

暖气炉循环泵安装方法
暖气炉循环泵安装方法如下：
1. 首先关闭热水锅炉和水泵的电源，并将热水锅炉和水泵排出。

2. 使用扳手拆下热水锅炉的进出水管。

将泵的进口和出口连接到相应的管道上。

3. 根据安装手册或操作说明书的指示，将泵固定在所需位置上。

4. 将循环泵的电源线引到电源接线柜中。

5. 在电源接线柜中连接泵的电源线。

6. 打开热水锅炉和水泵的电源，测试泵是否工作正常。

7. 在安装完毕后测试循环泵，确保它能够按照预期的方式工作。

以上就是暖气炉循环泵的安装方法，需要注意的是，安装前必须确定泵的型号和性能要求，以确保它能够胜任设备维持水压的工作。

同时，应确保安装位置安全可靠，以便长期使用。

如果您有任何疑问或需要进一步的帮助，请咨询专业的暖通空调安装人员。

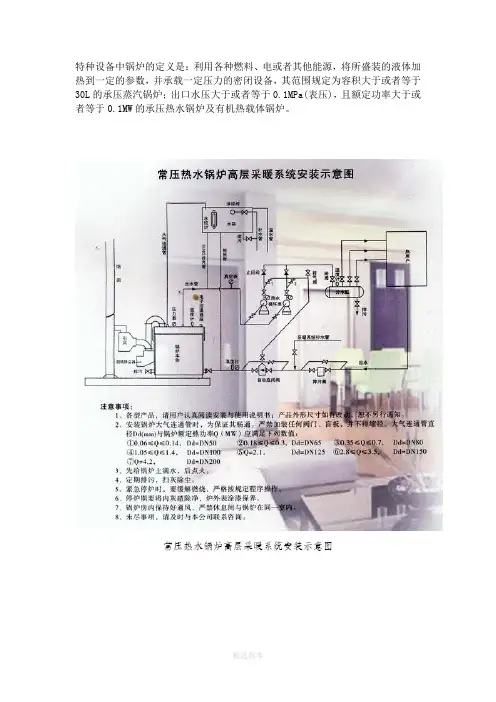

特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。

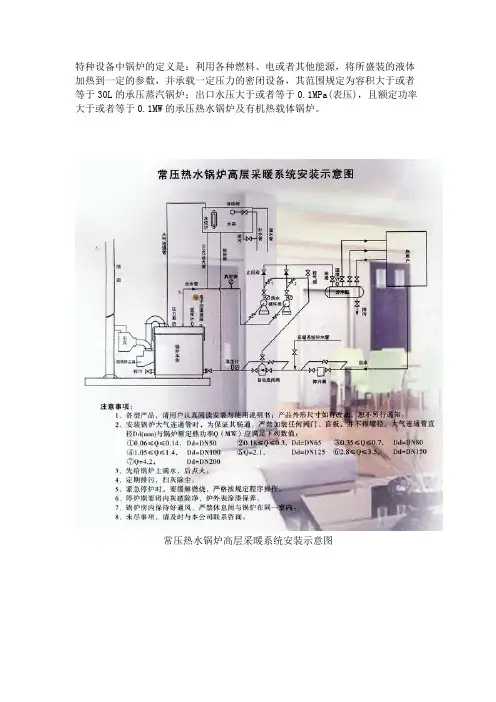

常压热水锅炉高层采暖系统安装示意图常压热水锅炉安装1前言由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。

常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。

以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。

常压锅炉系统安装图2常压热水锅炉的锅炉房系统设置2.1机械循环式供热系统的设置常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。

其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。

其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。

其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。

启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。

在我国通常采用锅水直接循环方式。

它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。

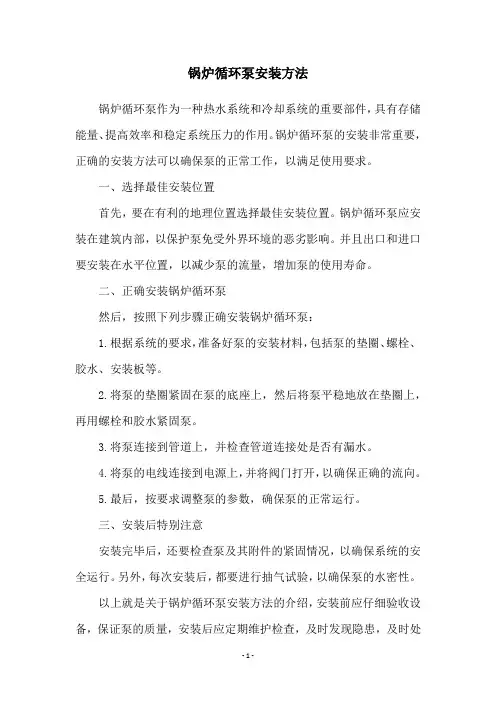

锅炉循环泵安装方法
锅炉循环泵作为一种热水系统和冷却系统的重要部件，具有存储能量、提高效率和稳定系统压力的作用。

锅炉循环泵的安装非常重要，正确的安装方法可以确保泵的正常工作，以满足使用要求。

一、选择最佳安装位置
首先，要在有利的地理位置选择最佳安装位置。

锅炉循环泵应安装在建筑内部，以保护泵免受外界环境的恶劣影响。

并且出口和进口要安装在水平位置，以减少泵的流量，增加泵的使用寿命。

二、正确安装锅炉循环泵
然后，按照下列步骤正确安装锅炉循环泵：
1.根据系统的要求，准备好泵的安装材料，包括泵的垫圈、螺栓、胶水、安装板等。

2.将泵的垫圈紧固在泵的底座上，然后将泵平稳地放在垫圈上，再用螺栓和胶水紧固泵。

3.将泵连接到管道上，并检查管道连接处是否有漏水。

4.将泵的电线连接到电源上，并将阀门打开，以确保正确的流向。

5.最后，按要求调整泵的参数，确保泵的正常运行。

三、安装后特别注意
安装完毕后，还要检查泵及其附件的紧固情况，以确保系统的安全运行。

另外，每次安装后，都要进行抽气试验，以确保泵的水密性。

以上就是关于锅炉循环泵安装方法的介绍，安装前应仔细验收设备，保证泵的质量，安装后应定期维护检查，及时发现隐患，及时处
理，以确保泵的正常运行。

特种设备中锅炉的定义是：利用各种燃料、电或者其他能源，将所盛装的液体加热到一定的参数，并承载一定压力的密闭设备，其范围规定为容积大于或者等于30L的承压蒸汽锅炉；出口水压大于或者等于0.1MPa(表压)，且额定功率大于或者等于0.1MW的承压热水锅炉及有机热载体锅炉。

常压热水锅炉高层采暖系统安装示意图常压热水锅炉安装1前言由于常压热水锅炉开口与大气相通，锅炉在运行或停止运行时，水位线处的压力始终与大气压力相同，从根本上消除了爆炸的可能性，而且还具有造价低廉、制造简单、运行管理方便、经济适用等诸多优点，因此在我国特别是北方地区使用的越来越广泛。

常压热水锅炉与承压热水锅炉在安装使用方法上有相似之处，但又有本质区别，如安装使用不当，就会带来不必要的危害，危及系统正常运行，甚至导致锅炉的损坏或爆炸。

以下我就谈谈机械循环式常压热水锅炉在安装运行中应注意的几个问题，以供大家参考。

常压锅炉系统安装图2常压热水锅炉的锅炉房系统设置2.1机械循环式供热系统的设置常压热水锅炉供热系统内设备和管道的连接方式与承压锅炉系统相比，有许多不同之处。

其中显著的区别是：常压锅炉的热水循环泵设在锅炉的出水侧，即常压锅炉出水口与循环泵入口相连，循环热水是从锅炉中抽出来的，用热水泵加压后，经管网送往热用户，在循环热水返回锅炉房时，应先经过除污器、阻力调节阀和启闭阀，然后回流至常压热水锅炉。

其中除污器与承压系统相同，而后两种阀门为常压锅炉机械循环式供热系统所特有。

其中阻力调节阀可采用截止阀、闸阀等，它可以使循环管路内有压的水在返回常压状态下的锅炉时，将回水减压，同时，对运行系统中工况的不断变化具有调节功能。

启闭阀的功能是在循环泵突然停止运行时，及时切断管路，防止可能造成的循环管路被倒空等一系列事故。

在实际应用中，供热系统通常有锅水直接循环式和二次水换热式两种供热形式。

在我国通常采用锅水直接循环方式。

它又可分为上供下回式（双点定压）和下供上回式（单点定压）两种供热系统。

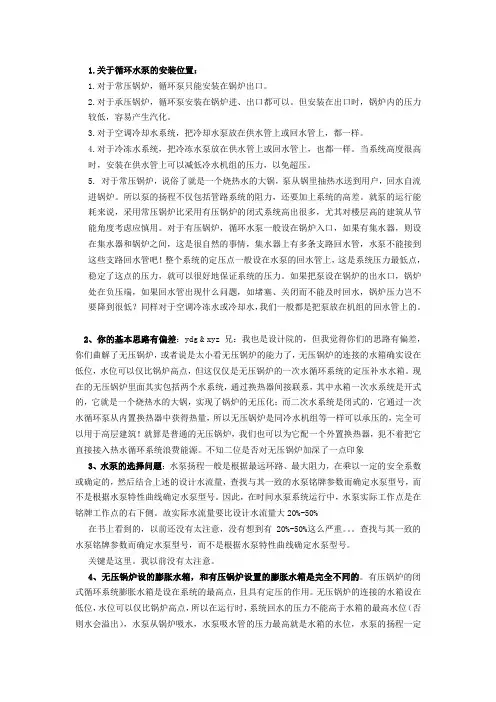

1.关于循环水泵的安装位置：1.对于常压锅炉，循环泵只能安装在锅炉出口。

2.对于承压锅炉，循环泵安装在锅炉进、出口都可以。

但安装在出口时，锅炉内的压力较低，容易产生汽化。

3.对于空调冷却水系统，把冷却水泵放在供水管上或回水管上，都一样。

4.对于冷冻水系统，把冷冻水泵放在供水管上或回水管上，也都一样。

当系统高度很高时，安装在供水管上可以减低冷水机组的压力，以免超压。

5. 对于常压锅炉，说俗了就是一个烧热水的大锅，泵从锅里抽热水送到用户，回水自流进锅炉。

所以泵的扬程不仅包括管路系统的阻力，还要加上系统的高差。

就泵的运行能耗来说，采用常压锅炉比采用有压锅炉的闭式系统高出很多，尤其对楼层高的建筑从节能角度考虑应慎用。

对于有压锅炉，循环水泵一般设在锅炉入口，如果有集水器，则设在集水器和锅炉之间，这是很自然的事情，集水器上有多条支路回水管，水泵不能接到这些支路回水管吧！整个系统的定压点一般设在水泵的回水管上，这是系统压力最低点，稳定了这点的压力，就可以很好地保证系统的压力。

如果把泵设在锅炉的出水口，锅炉处在负压端，如果回水管出现什么问题，如堵塞、关闭而不能及时回水，锅炉压力岂不要降到很低？同样对于空调冷冻水或冷却水，我们一般都是把泵放在机组的回水管上的。

2、你的基本思路有偏差：ydg & xyz 兄：我也是设计院的，但我觉得你们的思路有偏差，你们曲解了无压锅炉，或者说是太小看无压锅炉的能力了，无压锅炉的连接的水箱确实设在低位，水位可以仅比锅炉高点，但这仅仅是无压锅炉的一次水循环系统的定压补水水箱。

现在的无压锅炉里面其实包括两个水系统，通过换热器间接联系，其中水箱一次水系统是开式的，它就是一个烧热水的大锅，实现了锅炉的无压化；而二次水系统是闭式的，它通过一次水循环泵从内置换热器中获得热量，所以无压锅炉是同冷水机组等一样可以承压的，完全可以用于高层建筑！就算是普通的无压锅炉，我们也可以为它配一个外置换热器，犯不着把它直接接入热水循环系统浪费能源。

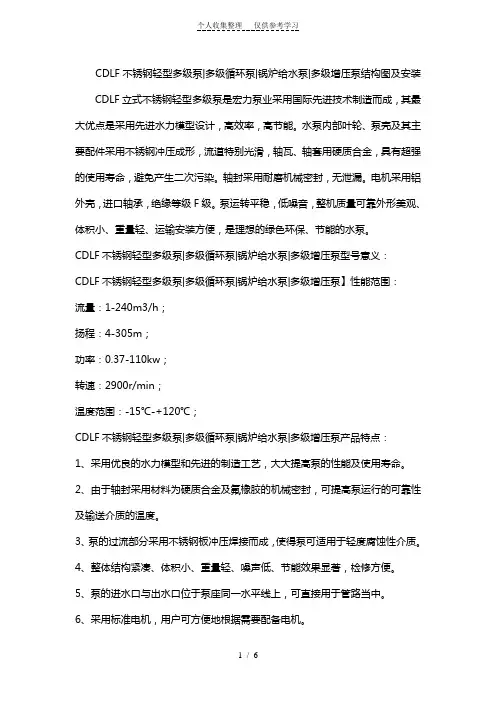

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵结构图及安装CDLF立式不锈钢轻型多级泵是宏力泵业采用国际先进技术制造而成，其最大优点是采用先进水力模型设计，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用铝外壳，进口轴承，绝缘等级F级。

泵运转平稳，低噪音，整机质量可靠外形美观、体积小、重量轻、运输安装方便，是理想的绿色环保、节能的水泵。

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵型号意义：CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵】性能范围：流量：1-240m3/h；扬程：4-305m；功率：0.37-110kw；转速：2900r/min；温度范围：-15℃-+120℃；CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵产品特点：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵输送介质：1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

【CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵结构图及安装CDLF立式不锈钢轻型多级泵是宏力泵业采用国际先进技术制造而成，其最大优点是采用先进水力模型设计，高效率，高节能。

水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。

轴封采用耐磨机械密封，无泄漏。

电机采用铝外壳，进口轴承，绝缘等级F级。

泵运转平稳，低噪音，整机质量可靠外形美观、体积小、重量轻、运输安装方便，是理想的绿色环保、节能的水泵。

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵型号意义：CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵】性能范围：流量：1-240m3/h；扬程：4-305m；功率：0.37-110kw；转速：2900r/min；温度范围：-15℃-+120℃；CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵产品特点：1、采用优良的水力模型和先进的制造工艺，大大提高泵的性能及使用寿命。

2、由于轴封采用材料为硬质合金及氟橡胶的机械密封，可提高泵运行的可靠性及输送介质的温度。

3、泵的过流部分采用不锈钢板冲压焊接而成，使得泵可适用于轻度腐蚀性介质。

4、整体结构紧凑、体积小、重量轻、噪声低、节能效果显著，检修方便。

5、泵的进水口与出水口位于泵座同一水平线上，可直接用于管路当中。

6、采用标准电机，用户可方便地根据需要配备电机。

7、可根据用户需要配备智能保护器，对泵干转、缺相、过载等进行有效保护。

CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵输送介质：1、稀薄、清洁、不含固体颗粒或纤维的非易燃易爆介质。

2、诸如矿泉水、软化水、纯水、清油和其他轻化工介质。

3、泵主要材料为不锈钢，可应用于抽送轻度腐蚀性介质。

【CDLF不锈钢轻型多级泵|多级循环泵|锅炉给水泵|多级增压泵产品用途：供水：水厂过滤与输送、水厂分区送水、主管增压、高层建筑增压。

锅炉循环泵使用方法
首先，请确保您已经正确安装了锅炉循环泵。

如果安装有误，可能会导致损坏电机或者泵内部元件。

在开始使用前，请确保您已经检查了电机的运行状态。

然后检查循环泵的电源是否已连接到正确的电源插座，并且确认电源是否已供电。

接下来，检查循环泵的回水流量是否正常。

如果回水流量不正常，可能是因为泵的安装位置不正确或回水管道的安装有误。

最后，检查循环泵的出口是否已连接到热水系统的入口处。

确认一切连接正确之后，可以正常使用锅炉循环泵。
