螺栓及螺母最大允许拉力表

安全电压不高于36伏
初中物理基本概念概要
一、测量
⒈长度L：主单位:米；测量工具:刻度尺；测量时要估读到最小刻度的下一位；光年的单位是长度单位。
⒉时间t：主单位:秒；测量工具:钟表；实验室中用停表。1时＝3600秒，1秒＝1000毫秒。
⒊质量m：物体中所含物质的多少叫质量。主单位：千克；测量工具：秤；实验室用托盘天平。

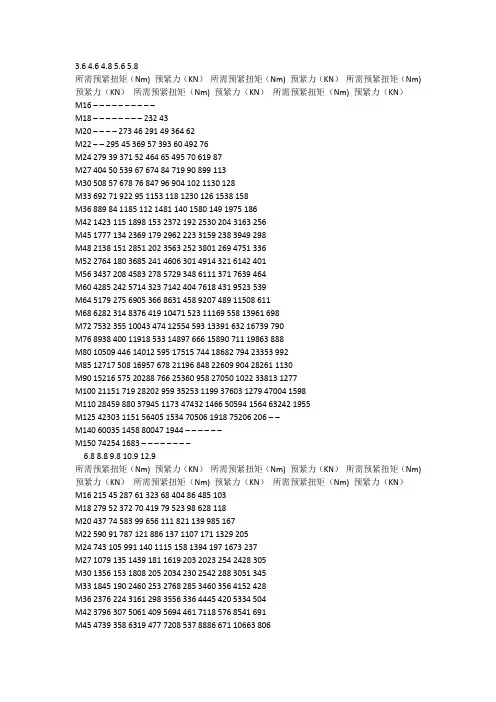

M64 13810 733 18414 978 20716 1100 25895 1376 31074 161
M68 16753 838 22338 1117 25130 1257 31413 1571 37696 1885
M72 20087 948 26783 1265 30131 1423 37664 1779 45197 2135
M64 5179 275 6905 366 8631 458 9207 489 11508 611
M68 6282 314 8376 419 10471 523 11169 558 13961 698
M72 7532 355 10043 474 12554 593 13391 632 16739 790
M48 2138 151 2851 202 3563 252 3801 269 4751 336
M52 2764 180 3685 241 4606 301 4914 321 6142 401
M56 3437 208 4583 278 5729 348 6111 371 7639 464
M60 4285 242 5714 323 7142 404 7618 431 9523 539
15/8"
-
23/4"
13/4"
11/4"

螺栓相关规范GB/T 3098.1--2000前言本标准等同采用国际标准ISO 898—1:1999《碳钢和合金钢制造的紧固件机械性能第1部分:螺栓、螺钉和螺柱》。

GB/T 3098总的标题为“紧固件机械性能”，包括以下部分:——GB/T 3098.1—2000 紧固件机械性能螺栓、螺钉和螺柱——GB/T 3098.2—2000 紧固件机械性能螺母粗牙螺纹——GB/T 3098.3—2000 紧固件机械性能紧定螺钉——GB/T 3098.4—2000 紧固件机械性能螺母细牙螺纹——GB/T 3098.5—2000 紧固件机械性能自攻螺钉——GB/T 3098.6—2000 紧固件机械性能不锈钢螺栓、螺钉和螺柱——GB/T 3098.7—2000 紧固件机械性能自挤螺钉——GB/T 3098.8—1992 紧固件机械性能耐热用螺纹连接副——GB/T 3098.9—1993 紧固件机械性能有效力矩型钢六角锁紧螺母——GB/T 3098.10—1993 紧固件机械性能有色金属制造的螺栓、螺钉、螺柱和螺母——GB/T 3098.11—1995 紧固件机械性能自钻自攻螺钉——GB/T 3098.12—1996 紧固件机械性能螺母锥形保证载荷试验——GB/T 3098.13—1996 紧固件机械性能螺栓与螺钉的扭矩试验和破坏扭矩公称直径1,10 mm——GB/T 3098.14—2000紧固件机械性能螺母扩孔试验——GB/T 3098.15—2000紧固件机械性能不锈钢螺母——GB/T 3098.16—2000紧固件机械性能不锈钢紧定螺钉——GB/T 3098.17—2000紧固件机械性能检查氢脆用预载荷试验平行支承面法ISO 898—1对螺柱的实物拉力试验与保证载荷试验未规定拧入机体端的装卡位置，本标准予以规定(8.2条和8.5条)。

ISO 898—1未规定方颈及带榫螺栓头部坚固性试验模，本标准予以规定(图4)。

螺栓及螺母允许最大拉力(KN)
强度等级 最小破断强度MPa 材质 螺栓M(粗牙螺距) 14（x2） 16（x2） 18（x2.5） 20（x2.5） 22（x2.5） 24（x3） 27（x3） 30（x3.5） 33（x3.5） 36（x4） 39（x4） 42（x4.5） 45（x4.5） 48（x5） 52（x5） 56（x5.5） 60（x5.5） 64（x6） 68（x6） 72（x6） 76 80 85 90 100 110 120 螺母对边mm 22 24 27 30 32 36 41 46 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 130 145 155 175 4.8 392 一般构造用钢 最大拉力(KN) 44.31 60.31 73.92 94.23 117 135.7 177.24 216.1 267.77 312.8 376.5 432.6 504.6 564.9 675 779 907.5 1028 1175 1331 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 6.8 588 机械构造用钢 最大拉力(KN) 66.47 90.47 110.9 141.36 175.5 203.56 265.88 324.15 398.8 472.6 564.8 648.4 756.3 847.6 1012 1169 1361 1542 1761 1996 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 8.8 784 铬钼合金钢 最大拉力(KN) 88.62 120.62 147.85 188.47 234 271.4 354.48 432.17 535.4 630 753.7 865.2 1009.4 1137.6 1350 1558 1815 2055 2349 2662 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 10.9 941 镍铬钼合金钢 最大拉力(KN) 106.37 144.78 177.47 226.2 280.88 325.75 425.48 518.73 642.4 755.9 904.2 1035.5 1207.4 1361 1626 1877 2186 2476 2829 3206 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 12.9 1176 镍铬钼合金钢 最大拉力(KN) 132.93 180.93 221.78 282.7 351 407.1 531.72 648.26 803.1 945 1122.9 1289 1503.5 1695 2025 2337 2722 3083 3523 3993 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算 按螺距计算

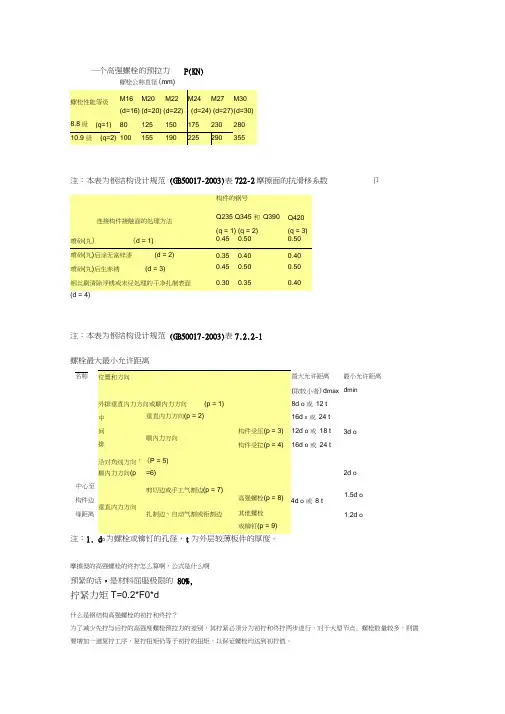

一个高强螺栓的预拉力 P(KN)螺栓公称直径(mm)螺栓性能等级M16 M20 M22 M24 M27 M30(d=16) (d=20) (d=22) (d=24) (d=27) (d=30)8.8级 (q=1) 80125150 175 230 280 10.9 级 (q=2) 100 155190225290355注：本表为钢结构设计规范 (GB50017-2003)表722-2摩擦面的抗滑移系数卩构件的钢号连接构件接触面的处理方法Q235 Q345 和 Q390 (q = 1) (q = 2)Q420 (q = 3) 喷砂(丸)(d = 1)0.45 0.50 0.50 喷砂(丸)后涂无富锌漆 (d = 2) 0.35 0.40 0.40 喷砂(丸)后生赤锈(d = 3)0.45 0.50 0.50 钢丝刷清除浮锈或未经处理的干净扎制表面0.30 0.350.40(d = 4)注：本表为钢结构设计规范 (GB50017-2003)表7.2.2-1 螺栓最大最小允许距离注：1. d o 为螺栓或铆钉的孔径，t 为外层较薄板件的厚度。

摩擦型的高强螺栓的终拧怎么算啊，公式是什么啊预紧的话，是材料屈服极限的 80%,拧紧力矩T=0.2*F0*d什么是钢结构高强螺栓的初拧和终拧？为了减少先拧与后拧的高强度螺栓预拉力的差别，其拧紧必须分为初拧和终拧两步进行，对于大型节点, 螺栓数量较多，则需要增加一道复拧工序，复拧扭矩仍等于初拧的扭矩，以保证螺栓均达到初拧值。

名称中心至 构件边缘距离 位置和方向外排垂直内力方向或顺内力方向 (p = 1)中 垂直内力方向(p = 2)间顺内力方向构件受压(p = 3) 排构件受拉(p = 4) 沿对角线方向「 (P = 5)顺内力方向(p=6)剪切边或手工气割边(p = 7)垂直内力方向扎制边、自动气割或钜割边高强螺栓(p = 8) 其他螺栓 或铆钉(p = 9)最小允许距离d min3d o2d o 1.5d o 1.2d o最大允许距离 8d o 或 12 t 16d 0 或 24 t12d o 或 18 t 16d o 或 24 t4d o 或 8 t(取较小者)d max《钢结构施工质量验收规范》GB50205-2001要求在高强螺栓初拧后，24小时内进行终拧。
