H3C单臂路由V5-V7配置指导

  • 格式：doc
  • 大小：160.86 KB
  • 文档页数：6

单臂路由
单臂路由是指在路由器的一个接口上通过配置子接口（或“逻辑接口”，并不存在真正物理接口）的方式，实现原来相互隔离的不同VLAN（虚拟局域网）之间的互联互通。

Vlan能有效的分割局域网，实现各网络区域之间的访问控制。

单臂路由则可以实现不通vlan之间的互访。

但是其缺点也很明显，容易造成单点故障。

配置指导：
H3c V5配置指导：
使用的是LITO 1.4.4模拟器
PC1属于vlan10，PC2属于vlan20。

PC1所处的地址段为192.168.1.0/24，网关为192.168.1.1，PC2所处的地址段为192.168.2.0/24，网关为192.168.2.1。

现在要求vlan10和vlan20中的两台PC可以相互访问。

拓扑图：
SW1上的配置：
<SW1>system-view
[SW1]vlan 10
[SW1-vlan10]port Ethernet 0/4/1 //将e0/4/1这个端口加入vlan10 [SW1-vlan10]quit
[SW1]vlan 20
[SW1-vlan20]port Ethernet 0/4/2 //将e0/4/2这个端口加入vlan20 [SW1-vlan20]quit
[SW1]int Ethernet 0/4/0
[SW1-Ethernet0/4/0]port link-type trunk //将e0/4/0这个端口改为trunk 口
[SW1-Ethernet0/4/0]port trunk permit vlan 10 20 //仅允许vlan10和vlan20通过
RT1上的配置：
[RT1]int GigabitEthernet 0/0/0.1 //定义子接口g0/0/0.1
[RT1-GigabitEthernet0/0/0.1]ip add 192.168.1.1 24
[RT1-GigabitEthernet0/0/0.1]vlan-type dot1q vid 10 //指定子接口属于vlan10
[RT1-GigabitEthernet0/0/0.1]quit
[RT1]int GigabitEthernet 0/0/0.2 //定义子接口g0/0/0.2
[RT1-GigabitEthernet0/0/0.2]ip add 192.168.2.1 24
[RT1-GigabitEthernet0/0/0.2]vlan-type dot1q vid 20 //指定子接口属于vlan20
PC上的配置：
测试两台PC之间的连通性：
PC1上：
PC2上：
两台PC成功互访，满足需求。

H3c V7配置指导：
使用的是H3C Cloud Lab模拟器
PC3属于vlan10，PC4属于vlan20。

PC3所处的地址段为192.168.1.0/24，网关为192.168.1.1，PC4所处的地址段为192.168.2.0/24，网关为192.168.2.1。

现在要求vlan10和vlan20中的两台PC可以相互访问。

拓扑图：
交换机上的配置：
<H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]vlan 10
[H3C-vlan10]port GigabitEthernet 1/0/2
[H3C-vlan10]quit
[H3C]vlan 20
[H3C-vlan20]port GigabitEthernet 1/0/3
[H3C-vlan20]quit
[H3C]int GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-type trunk
[H3C-GigabitEthernet1/0/1]port trunk permit vlan 10 20
路由器上的配置：
<H3C>sys
[H3C]int GigabitEthernet 0/0.1
[H3C-GigabitEthernet0/0.1]ip add 192.168.1.1 24
[H3C-GigabitEthernet0/0.1]vlan-type dot1q vid 10
[H3C-GigabitEthernet0/0.1]quit
[H3C]int GigabitEthernet 0/0.2
[H3C-GigabitEthernet0/0.2]ip add 192.168.2.1 24
[H3C-GigabitEthernet0/0.2]vlan-type dot1q vid 20
PC3和PC4的配置：
在PC3上pingPC4：
在PC4上pingPC3：
两台PC成功互访，满足需求。

合集下载

H3CMSR系列路由器IPsec典型配置举例（V7）

H3CMSR系列路由器IPsec典型配置举例（V7）

H3CMSR系列路由器IPsec典型配置举例（V7）1简介本⽂档介绍IPsec的典型配置举例。

2配置前提本⽂档适⽤于使⽤Comware V7软件版本的MSR系列路由器，如果使⽤过程中与产品实际情况有差异，请参考相关产品⼿册，或以设备实际情况为准。

本⽂档中的配置均是在实验室环境下进⾏的配置和验证，配置前设备的所有参数均采⽤出⼚时的缺省配置。

如果您已经对设备进⾏了配置，为了保证配置效果，请确认现有配置和以下举例中的配置不冲突。

本⽂档假设您已了解IPsec特性。

3使⽤iNode客户端基于证书认证的L2TP over IPsec功能配置举例3.1组⽹需求如图1所⽰，PPP⽤户Host与Device建⽴L2TP隧道，Windows server 2003作为CA服务器，要求：通过L2TP隧道访问Corporate network。

⽤IPsec对L2TP隧道进⾏数据加密。

采⽤RSA证书认证⽅式建⽴IPsec隧道。

图1基于证书认证的L2TP over IPsec配置组⽹图3.2配置思路由于使⽤证书认证⽅式建⽴IPsec隧道，所以需要在ike profile中配置local-identity 为dn，指定从本端证书中的主题字段取得本端⾝份。

3.3使⽤版本本举例是在R0106版本上进⾏配置和验证的。

3.4配置步骤3.4.1Device的配置(1)配置各接⼝IP地址#配置接⼝GigabitEthernet2/0/1的IP地址。

system-view[Device] interface gigabitethernet 2/0/1[Device-GigabitEthernet2/0/1] ip address 192.168.100.50 24[Device-GigabitEthernet2/0/1] quit#配置接⼝GigabitEthernet2/0/2的IP地址。

[Device] interface gigabitethernet 2/0/2[Device-GigabitEthernet2/0/2] ip address 102.168.1.11 24[Device-GigabitEthernet2/0/2] quit#配置接⼝GigabitEthernet2/0/3的IP地址。

H3C路由器简单配置流程

H3C路由器简单配置流程

H3C路由器简单配置流程H3C路由器简单配置流程1. 连接硬件设备1.1 确保路由器与电源正确连接1.2 使用网线将路由器的WAN口与网络提供商提供的设备连接1.3 使用网线将路由器的LAN口与需要接入网络的设备连接2. 登录路由器管理界面2.1 在计算机上打开浏览器2.2 在地址栏中输入路由器管理界面的默认IP地址，例如192.168.1.12.3 输入默认的用户名和密码进行登录，一般为admin/admin或者admin/password3. 配置基本网络设置3.1 进入路由器管理界面后，找到“网络设置”选项3.2 在网络设置中，配置路由器的基本网络设置，包括IP 地址、子网掩码、默认网关等3.3 确认设置无误后保存并应用配置4. 设置无线网络4.1 找到“无线网络设置”选项4.2 在无线网络设置中，配置无线网络的名称（SSID）、加密方式（如WPA2）、密码等4.3 确认设置无误后保存并应用配置5. 配置静态路由5.1 找到“路由配置”选项5.2 在路由配置中，添加静态路由规则，指定目标网络的IP地址和下一跳网关的IP地址5.3 确认设置无误后保存并应用配置6. 配置端口转发6.1 找到“端口映射”或“端口转发”选项6.2 在端口转发中，添加需要转发的端口号、IP地址和协议类型6.3 确认设置无误后保存并应用配置7. 配置防火墙规则7.1 找到“防火墙设置”选项7.2 在防火墙设置中，配置允许或禁止特定的数据包通过路由器的规则7.3 确认设置无误后保存并应用配置附件：- 无法律名词及注释：- IP地址：Internet Protocol Address的缩写，用于唯一标识一个网络设备在网络中的位置；- 子网掩码：用于将IP地址划分为网络地址部分和主机地址部分；- 默认网关：数据包在不在同一网络的情况下，通过网关进行转发的设备；- SSID：Service Set Identifier的缩写，是无线网络的名称；- 加密方式：保护无线网络安全的加密算法，常见的包括WPA、WPA2等；- 静态路由：手动配置的路由规则，指定了特定目标网络的下一跳网关；- 端口转发：将路由器上的特定端口号映射到局域网中的某个设备上，实现对外提供服务；- 防火墙规则：用于过滤、允许或禁止特定的数据包通过路由器的规则。

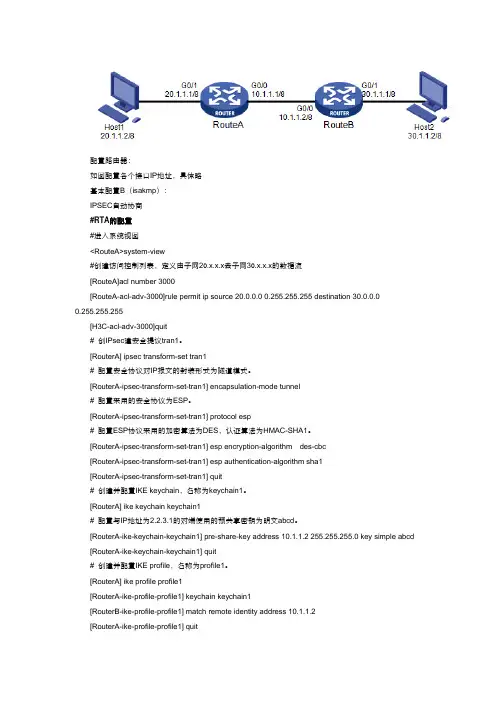

H3C V7 ipsec配置
