基于单片机的16*16点阵显示屏摘要众所周知，当今社会对于LED点阵屏的设计多种多样，不仅用于室内钟表，电视墙，投影仪等仪器的显示，还可以用于室外的广告牌的显示设计。
本文采用了单片机STC89C52RC为核心主控芯片，主要实现一个16x16的LED显示屏对文字动态显示的效果，通过单片机编程实现所想要的显示效果。
并实现按键切换文字的效果。
切换滚动显示“泉州信息职业技术学院”和“福建省示范性院校”。
主要采用74LS138作为列扫描，74HC595作为行扫描实现我们点阵16x16的动态显示效果。
关键词：LED点阵显示屏；STC89C52RC；74LS138 ；74HC595目录1：绪论 (2)1.1单片机的应用 (3)1.2LED显示屏的介绍 (3)1.3设计的意义及目的 (3)2：硬件设计 (4)2.1设计框图及介绍 (4)2.252系列单片机简介 (4)2.389C52芯片 (6)2.474LS138芯片介绍 (9)2.574HC595芯片介绍 (10)2.616×16点阵LED原理及应用 (12)2.7LED点阵的显示文字图形原理 (13)2.8点阵驱动电路 (14)3：软件设计 (14)3.1软件编写分析 (14)3.2点阵滚动显示流程图 (15)调试 (16)总结 (17)参考文献 (18)致谢 (19)毕业设计（论文）知识产权声明 (20)毕业设计（论文）独创性声明 (21)附录一：程序清单 (22)附录二：设计原理图 (27)附录三：仿真图 (28)1：绪论1.1单片机的应用单片微型计算机（single chip microcomputer）简称单片机[1]各类专用控制器而设计的通用或专用微型计算机系统，高密度集成了普通计算机微处理器，一定容量的RAM和ROM以及输入/输出接口，定时器等电路于一块芯片上构成的。
单片机的优点是体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性好，开发较为容易。
基于单片机的16*16点阵的滚动显示摘要本文的设计是基于单片机系统的基本模块的一部分。
LED 点阵电子显示屏是集微电子技术、计算机技术、信息处理技术于一体的大型显示屏系统。
它以其色彩鲜艳，动态范围广，亮度高，寿命长，工作稳定可靠等优点而成为众多显示媒体以及户外作业显示的理想选择。
同时也可广泛应用到军事、车站、宾馆、体育、新闻、金融、证券、广告以及交通运输等许多行业。
本次设计的点阵显示屏主要是通过单片机直接控制行扫描，然后用74LS138来控制列扫描。
这个设计的软硬件都成功通过了PROTEUS的仿真调试。
关键词：单片机；点阵；滚动显示Based on SCM 16*16 LED rolling display designInstitute of Physical and XXXXXXl InformationXXXXX Normal UniversityAbstract: The design of this article is based on a part of the basic module SCM （Single-Chip-Microcomputer）system. LED electronic display screen is a large system which combined with micro-electronic technology and computer technology and information processing technology. It has become the ideal choice of numerous display media and out-door jobs display because of its advantages, including bright-colored flavor, wide dynamic state range, high brilliance, long life-span and stable and reliable work and so on. At the same time, it would be widely used in military affairs, stations, hotels, sports, news, finances, bonds, ads and traffic transportations etc. This design is mainly directly controlled by SCM in order to achieve row-scanning and the column-scanning achieved by the 74LS138.This design of hardware and software modules pass the PROTEUS simulation debugging successfully.Key words: SCM; LED; rolling display1绪论 (1)1.1 MCS-51系列单片机简介 (1)1.2 单片机的应用模式和应用领域 (2)1.3 主要工作任务 (3)2硬件设计 (3)2.1 单片机系统的基本模块 (3)2.2 16*16点阵滚动显示的硬件设计 (4)3软件设计 (6)3.1 16*16点阵滚动显示的软件设计 (6)4软件仿真结果 (8)4.1 16*16点阵滚动显示仿真结果 (8)结论 (9)参考文献 (10)致谢 (11)附录相关源程序 (12)单片机（Single-Chip-Microcomputer）又称微控制器（Microcontroller），最基本的结构是将CPU和计算机外围功能单元，如存储器、I/O口、定时器/计数器、中断系统等集成在一个芯片上构成的。

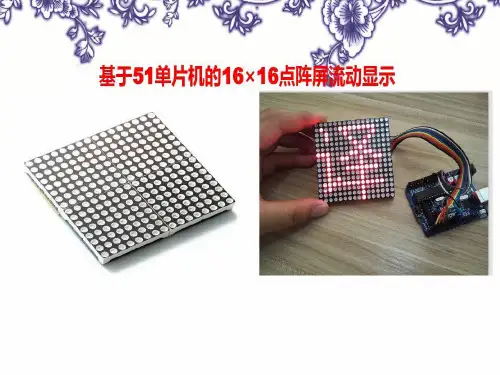

单片机课程设计-- 16ｘ16点阵LED电子显示屏的设计第一章系统总体方案设计LED驱动显示采用动态扫描方法, 动态扫描方式是逐行轮流点亮, 这样扫描驱动电路就可以实现多行的同名列共用一套列驱动器。
以16×16点阵为例, 把所有同一行的发光管的阳极连在一起, 把所有同一列的发光管的阴极连在一起（共阳的接法）, 先送出对应第1行发光管亮灭的数据并锁存, 然后选通第1行使其燃亮一定的时间, 然后熄灭；再送出第2行的数据并锁存, 然后选通第2行使其燃亮相同的时间, 然后熄灭；…第16行之后, 又重新燃亮第1行, 反复轮回。
当这样轮回的速度足够快（每秒24次以上）, 由于人眼的视觉暂留现象, 就能看到显示屏上稳定的图形。
该方法能驱动较多的LED, 控制方式较灵活, 而且节省单片机的资源。
显示数据传输采用串行传输的方法, 控制电路可以只用一根信号线, 将列数据一位一位传往列驱动器, 在硬件方面无疑是十分经济的。
但串行传输过程较长, 数据按顺序一位一位地输出给列驱动器, 只有当一行的各列数据都已传输到位之后, 这一行的各列才能并行地进行显示。
对于串行传输方式来说, 列数据准备时间可能相当长, 在行扫描周期确定的情况下, 留给行显示的时间就太少了, 以致影响到LED的亮度。
采用串行传输中列数据准备和列数据显示的时间矛盾, 可以采用重叠处理的方法。
即在显示本行各列数据的同时, 传送下一行的列数据。
为了达到重叠处理的目的, 列数据的显示就需要有锁存功能。
对于列数据准备来说, 它应能实现串入并出的移位功能。
这样, 本行已准备好的数据打入并行锁存器进行显示时, 串行移位寄存器就可以准备下一行的列数据, 而不会影响本行的显示。
系统框图如图一图一点阵显示器硬件系统框图第二章系统硬件电路的设计硬件电路大致上可以分为单片机系统及外围电路、列驱动电路和行驱动电路三部分。
一. 单片机系统及外围电路单片机采用89C51或更高频率的晶振, 以获得较高的刷新频率, 使得显示更稳定。
