4.2.7联锁检修作业票

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载工作票实施规范(调度检修申请单部分)地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容Q/CSG中国南方电网有限责任公司企业标准Q/CSG XXXXX—XXXX工作票实施规范(调度检修申请单部分)中国南方电网有限责任公司发布2016-XX-XX实施2016-XX-XX 发布目次目次TOC \o "1-3" \h \z \u HYPERLINK \l "_Toc449534834" 前言PAGEREF _Toc449534834 \h 3HYPERLINK \l "_Toc449534835" 1 范围 PAGEREF_Toc449534835 \h 4HYPERLINK \l "_Toc449534836" 2 规范性引用文件 PAGEREF_Toc449534836 \h 4HYPERLINK \l "_Toc449534837" 3 术语和定义 PAGEREF_Toc449534837 \h 4HYPERLINK \l "_Toc449534838" 4 总则 PAGEREF_Toc449534838 \h 6HYPERLINK \l "_Toc449534839" 4.1 一般规定 PAGEREF_Toc449534839 \h 6HYPERLINK \l "_Toc449534840" 4.2 检修申请单填报 PAGEREF _Toc449534840 \h 7HYPERLINK \l "_Toc449534841" 4.3 检修申请单签发 PAGEREF _Toc449534841 \h 9HYPERLINK \l "_Toc449534842" 4.4 检修申请单接收 PAGEREF _Toc449534842 \h 9HYPERLINK \l "_Toc449534843" 4.5 检修申请单许可 PAGEREF _Toc449534843 \h 10HYPERLINK \l "_Toc449534844" 4.6 检修申请单变更和延期PAGEREF _Toc449534844 \h 10HYPERLINK \l "_Toc449534845" 4.7 检修申请单的终结 PAGEREF _Toc449534845 \h 11HYPERLINK \l "_Toc449534846" 5 工作票填写实施标准 PAGEREF _Toc449534846 \h 11HYPERLINK \l "_Toc449534847" 5.1 一般规定 PAGEREF_Toc449534847 \h 11HYPERLINK \l "_Toc449534848" 5.2 申请填报填写规范 PAGEREF _Toc449534848 \h 12HYPERLINK \l "_Toc449534849" 5.3 申请签发填写规范 PAGEREF _Toc449534849 \h 14HYPERLINK \l "_Toc449534850" 5.4 申请接收、许可、变更、延期、终结填写规范 PAGEREF _Toc449534850 \h 14HYPERLINK \l "_Toc449534851" 6 附则 PAGEREF_Toc449534851 \h 16HYPERLINK \l "_Toc449534854" 附录 A：（规范性附录）调度检修申请单 PAGEREF _Toc449534854 \h 18前言本规范按照GB/T 1.1—2009《标准化工作导则第1部分：标准的结构和编写》、Q/CSG 211001-2014《中国南方电网有限责任公司技术标准管理规定》给出的规则起草。

3
维修转动设备办理断电手续，切断需检修设备上的电器电源，并经启动复查确认无电后，在电源开关处挂上“禁止启动”的安全标志。
4
检修作业使用的气体防护器材、消防器材、通信设备、照明设备等器材设备经专人检查，保证完好可靠。
5
对检修现场的爬梯、栏杆、平台、铁篦子、盖板等进行检查，保证安全可靠。
6
对检修所使用的移动式电气工器具，必须配有漏电保护装置。
3
设备、屋顶、地面上的杂物、垃圾等应清理干净。
4
设备送电时，现场和送电人员双方确认安全无误后方可送电。
5
对设备等进行试压、试漏，调校安全阀、仪表和连锁装置，并做好记录。
6
检修单位会同设备所在单位和有关部门，对检修的设备进行试车，验收交接。
完工验收
完工时间： 年 月 日 时 分
设备所在单位签字：
检修单位签字：
设备检修安全作业证
申请单位
申请人
作业证编号
作业时间
自 年 月 日 时 分始至 年 月 日 时 分止
检修设备名称（位号）
检修单位
检维修人员
监护人
涉及的其他特殊作业
安全教育人
危害பைடு நூலகம்识
序号
安 全 措 施
选项项
确认人
1
检查检修作业使用的各种工器具，凡不符合作业安全要求的工器具不得使用。
2
设备内部无高压、高温、腐蚀介质，管路加盲板。
16
其他安全措施：
编制人
申请单位意见： 签字： 年 月 日 时 分
相关部门意见： 签字： 年 月 日 时 分
检修单位意见 签字： 年 月 日 时 分
审批部门意见 签字： 年 月 日 时 分
序号

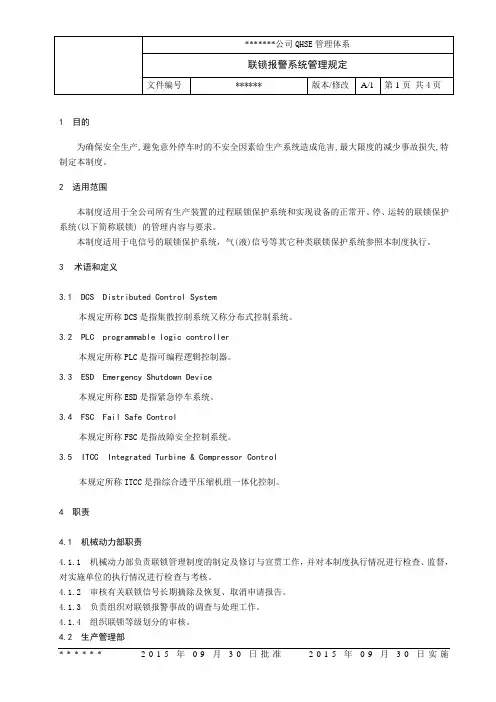

1 目的为确保安全生产,避免意外停车时的不安全因素给生产系统造成危害,最大限度的减少事故损失,特制定本制度。

2 适用范围本制度适用于全公司所有生产装置的过程联锁保护系统和实现设备的正常开、停、运转的联锁保护系统(以下简称联锁) 的管理内容与要求。

本制度适用于电信号的联锁保护系统，气(液)信号等其它种类联锁保护系统参照本制度执行。

3术语和定义3.1 DCS Distributed Control System本规定所称DCS是指集散控制系统又称分布式控制系统。

3.2 PLC programmable logic controller本规定所称PLC是指可编程逻辑控制器。

3.3 ESD Emergency Shutdown Device本规定所称ESD是指紧急停车系统。

3.4 FSC Fail Safe Control本规定所称FSC是指故障安全控制系统。

3.5 ITCC Integrated Turbine & Compressor Control本规定所称ITCC是指综合透平压缩机组一体化控制。

4 职责4.1 机械动力部职责4.1.1 机械动力部负责联锁管理制度的制定及修订与宣贯工作，并对本制度执行情况进行检查、监督，对实施单位的执行情况进行检查与考核。

4.1.2 审核有关联锁信号长期摘除及恢复、取消申请报告。

4.1.3 负责组织对联锁报警事故的调查与处理工作。

4.1.4 组织联锁等级划分的审核。

4.2 生产管理部4.2.1 审核有关联锁信号长期摘除及恢复申请报告。

4.2.2 审核联锁信号取消申请报告。

4.2.3 审核联锁信号设定值或逻辑关系修改申请报告。

4.2.4 参与新增联锁系统的会审、确认工作。

4.2.5 参与联锁等级的划分工作。

4.3 生产单位职责4.3.1 审核需停用或恢复联锁信号的报告手续。

4.3.2 参与联锁等级划分。

4.4维修中心职责4.4.1 按照联锁仪表设备维护检修作业指导书，对联锁仪表进行维护、检修工作，确保联锁系统正常运行。

联锁系统管理制度联锁系统管理制度目的：本管理制度的目的是加强公司仪表安全联锁保护系统的管理，使其处于完好、可靠状态，确保生产装置安全运行。

适用范围：本管理制度适用于由安全联锁开关、执行器、PLC、中间继电器、线路以及将这些联系在一起以实现某些预定功能的联锁设定值、应用程序和系统软件构成的仪表安全联锁保护系统的管理和维护。

术语：1.联锁：当生产过程中某些工艺变量或设备运行状态发生异常并接近危险值时，安全联锁保护系统动作，按照预先设计好的逻辑关系启动备用设备或自动停车，以实现安全保护。

2.安全联锁保护系统：指由安全联锁开关、执行器、可编程逻辑控制器及其中间继电器、线路和将这些联系在一起以实现某些预定功能的联锁设定值、应用程序和系统软件等。

3.联锁解除：指采用物理或软件修改的方法，使现场开关的动作信号不影响与该开关有逻辑关系的其他开关动作的过程。

4.联锁恢复：是联锁解除的可逆过程，指采用物理或软件修改的方法，重新使现场开关的动作信号对其逻辑关系起作用。

职责：1.厂长负责各专业组对仪表安全联锁保护系统技术改造方案和新增装置的仪表安全联锁保护系统方案的审批。

2.工艺主任负责对安全联锁保护系统XXX的切除/投用、设定值变更的审定工作。

并参与安全联锁保护系统技术改造方案的审核工作。

3.电仪主任负责仪表安全联锁保护系统的技术方案的编制、现场维护保养、安装调试、联锁开关的切除/投用、设定值的修改工作。

联锁管理一般规定：1.联锁保护系统必须做到资料、图纸齐全准确，公司资料室要保存完整准确的交工资料。

联锁系统相关的图纸、资料，如回路图、逻辑图、接线图等分别由仪表专业、电气专业负责整理。

工艺中心负责整理出本装置所有联锁的设定值。

2.联锁系统实行等级管理、专业管理。

生产部负责整理提供全厂所有联锁的清册目录，并配合电仪，按照对装置及设备运行的影响程度分类为A、B、C三个等级，A类为引起整个装置停车，B类为引起单元装置停车，C类为引起单台设备停车。
