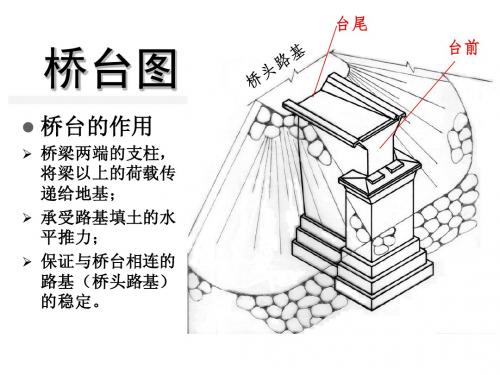

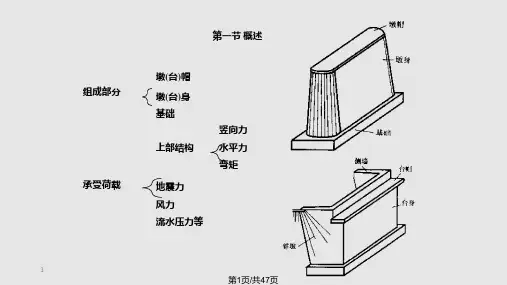

桥台构造类型及其构造图解（一）梁桥常用桥台类型及其构造特点1．重力式U形桥台重力式U形桥台由:三部分组成。
打开今日头条，查看更多精彩图片1-台帽； 2-前墙； 3-基础； 4-锥形护坡； 5-碎石；6-盲沟； 7-夯实粘土8-侧墙。
2.钢筋混凝土薄壁桥台钢筋混凝土薄壁桥台是由扶壁式挡土墙和两侧的薄壁侧墙所构成。
1-前墙 2-扶壁 3-侧墙 4-耳墙台顶由竖直小墙和支于扶壁上的水平板构成承梁部分，以支承桥跨。
特点：自身重力轻可减小对地基的压力。
但其构造复杂，钢筋用量也比较多，适用于在软土地基上建造的桥梁。
3．埋置式桥台当路堤填土高度超过6m～8m时，可采用埋置式桥台。
它是将台身埋在锥形护坡中，只露出台帽，以安放支座和上部结构，不另设翼墙，仅由台帽两端的耳墙与路堤衔接。
重力式埋置桥台：台身常做成向后倾斜，这样可减小台后土压力和基底合力偏心距，但施工时应注意桥台前后均匀填土，以防倾倒。
立柱式埋置桥台框架式埋置桥台桩式埋置桥台以上这三种桥台均较重力式桥台轻巧，能节约大量圬工。
特点：由于台身埋入土中，利用台前锥坡产生的土压力来抵消台后的主动土压力，可以增加桥台的稳定性，桥台的尺寸也相应减小。
但埋置式桥台的锥坡挡水面积大，对桥孔下的过水面积有所压缩。
4．轻型桥台轻型桥台用于跨径不大于13m的板(梁)桥，且不宜多于3孔，全长不大于20m。
台帽用混凝土浇筑，当填土高度较高或跨径较大时，宜采用有台背的台帽。
台身用混凝土浇筑或块石砌筑，两边坡度为直立。
八字形桥台：两边翼墙与桥台设缝分离, 翼墙与水流方向成30°夹角；一字形桥台：翼墙与桥台连成整体；为了节约圬工数量，也可在边桩上设置耳墙代替翼墙。
1-台墙2-耳墙3-边柱为了增加桥台抵抗水平推力的抗弯刚度，也可将台身做成T形截面。
1-台墙2-耳墙3-边柱4-支撑梁上部构造与台帽间应用栓钉连接，栓钉孔、上部结构与台背之间需用小石子混凝土(标号同上部结构)或砂浆填实。
