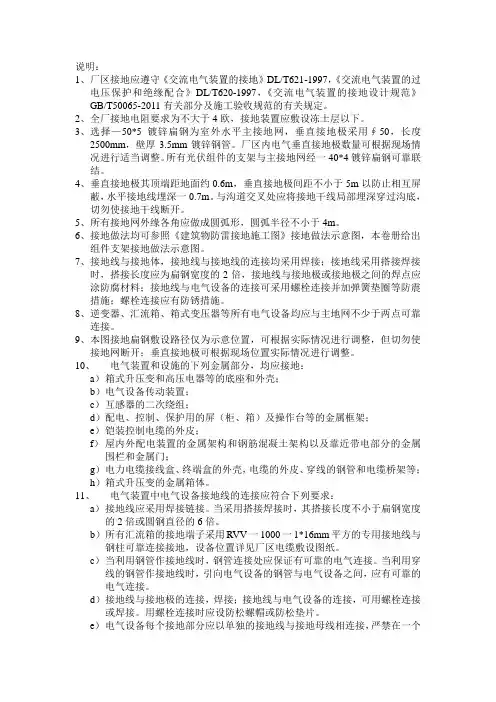

说明:1、厂区接地应遵守《交流电气装置的接地》DL/T621-1997,《交流电气装置的过电压保护和绝缘配合》DL/T620-1997,《交流电气装置的接地设计规范》GB/T50065-2011有关部分及施工验收规范的有关规定。
2、全厂接地电阻要求为不大于4欧,接地装置应敷设冻土层以下。
3、选择—50*5镀锌扁钢为室外水平主接地网,垂直接地极采用∮50,长度2500mm,壁厚3.5mm镀锌钢管。
厂区内电气垂直接地极数量可根据现场情况进行适当调整。
所有光伏组件的支架与主接地网经一40*4镀锌扁钢可靠联结。
4、垂直接地极其顶端距地面约0.6m,垂直接地极间距不小于5m以防止相互屏蔽,水平接地线埋深一0.7m。
与沟道交叉处应将接地干线局部埋深穿过沟底,切勿使接地干线断开。
5、所有接地网外缘各角应做成圆弧形,圆弧半径不小于4m。
6、接地做法均可参照《建筑物防雷接地施工图》接地做法示意图,本卷册给出组件支架接地做法示意图。
7、接地线与接地体,接地线与接地线的连接均采用焊接;接地线采用搭接焊接时,搭接长度应为扁钢宽度的2倍,接地线与接地极或接地极之间的焊点应涂防腐材料;接地线与电气设备的连接可采用螺栓连接并加弹簧垫圈等防震措施;螺栓连接应有防锈措施。

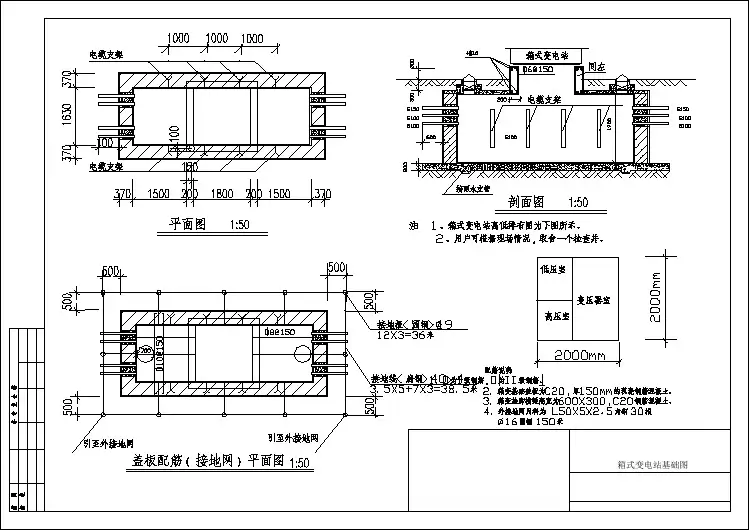

8、逆变器、汇流箱、箱式变压器等所有电气设备均应与主地网不少于两点可靠连接。
9、本图接地扁钢敷设路径仅为示意位置,可根据实际情况进行调整,但切勿使接地网断开;垂直接地极可根据现场位置实际情况进行调整。
10、电气装置和设施的下列金属部分,均应接地:a)箱式升压变和高压电器等的底座和外壳;b)电气设备传动装置;c)互感器的二次绕组;d)配电、控制、保护用的屏(柜、箱)及操作台等的金属框架;e)铠装控制电缆的外皮;f)屋内外配电装置的金属架构和钢筋混凝土架构以及靠近带电部分的金属围栏和金属门;g)电力电缆接线盒、终端盒的外壳,电缆的外皮、穿线的钢管和电缆桥架等;h)箱式升压变的金属箱体。

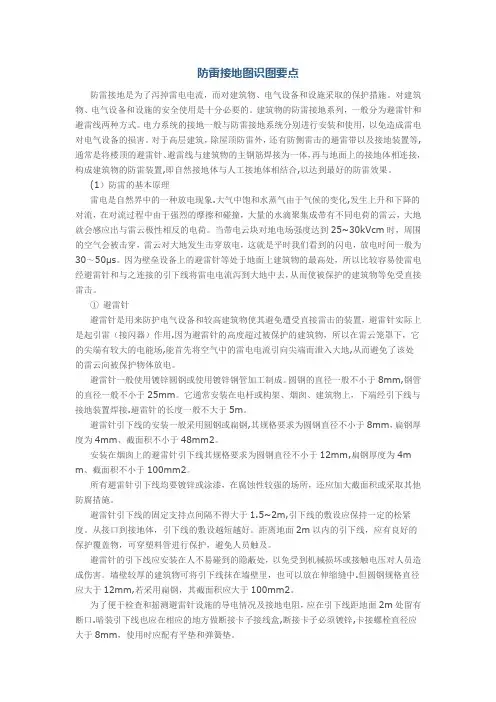

防雷接地图识图要点防雷接地是为了泻掉雷电电流,而对建筑物、电气设备和设施采取的保护措施。
对建筑物、电气设备和设施的安全使用是十分必要的。
建筑物的防雷接地系列,一般分为避雷针和避雷线两种方式。
电力系统的接地一般与防雷接地系统分别进行安装和使用,以免造成雷电对电气设备的损害。
对于高层建筑,除屋顶防雷外,还有防侧雷击的避雷带以及接地装置等,通常是将楼顶的避雷针、避雷线与建筑物的主钢筋焊接为一体,再与地面上的接地体相连接,构成建筑物的防雷装置,即自然接地体与人工接地体相结合,以达到最好的防雷效果。
(1)防雷的基本原理雷电是自然界中的一种放电现象.大气中饱和水蒸气由于气候的变化,发生上升和下降的对流,在对流过程中由于强烈的摩擦和碰撞,大量的水滴聚集成带有不同电荷的雷云,大地就会感应出与雷云极性相反的电荷。
当带电云块对地电场强度达到25~30kVcm时,周围的空气会被击穿,雷云对大地发生击穿放电,这就是平时我们看到的闪电,放电时间一般为30~50µs。
因为壁垒设备上的避雷针等处于地面上建筑物的最高处,所以比较容易使雷电经避雷针和与之连接的引下线将雷电电流泻到大地中去,从而使被保护的建筑物等免受直接雷击。
①避雷针避雷针是用来防护电气设备和较高建筑物使其避免遭受直接雷击的装置,避雷针实际上是起引雷(接闪器)作用.因为避雷针的高度超过被保护的建筑物,所以在雷云笼罩下,它的尖端有较大的电能场,能首先将空气中的雷电电流引向尖端而泄入大地,从而避免了该处的雷云向被保护物体放电。
避雷针一般使用镀锌圆钢或使用镀锌钢管加工制成。
圆钢的直径一般不小于8mm,钢管的直径一般不小于25mm。
它通常安装在电杆或构架、烟囱、建筑物上,下端经引下线与接地装置焊接.避雷针的长度一般不大于5m。
避雷针引下线的安装一般采用圆钢或扁钢,其规格要求为圆钢直径不小于8mm,扁钢厚度为4mm、截面积不小于48mm2。
安装在烟囱上的避雷针引下线其规格要求为圆钢直径不小于12mm,扁钢厚度为4m m、截面积不小于100mm2。
施工总平面图布置图及说明第一节施工总平面布置第一小节施工平面布置是施工组织设计的主要组成部分, 它是按照施工部署、施工方案和施工总进度的要求, 将施工现场的道路交通、仓库、材料堆场、搅拌站、材料加工厂、临时房屋、临时水、电管线、生产和生活设施的合理布置, 以图纸形式表现出来, 从而正确处理施工期间所需临时设施和永久建筑、拟建建筑物之间的空间关系, 以指导现场进行有组织、有计划的施工, 是布置施工现场的依据。
施工平面图设计的优劣直接影响到施工进度、生产效率和经济效益。
第二小节施工总平面图的设计依据施工平面图编制前应充分了解建筑总平面图和施工现场地形图, 要踏勘施工现场了解现有水源、电源、场地大小和可利用的房屋等情况, 根据调查得来的资料进行施工组织设计的编制, 经过精心的计算并遵照国家和地方的有关规定编制施工平面图。
其设计依据如下:1.招标文件及承包合同文件。
2.各种资料, 可以分为建设地区的原始资料和设计资料两类。
⑴建设地区的原始资料:①自然条件调查资料, 用来解决当地自然条件引起的相关问题。
如水文、地质条件的调查资料, 用于布置降水措施的选择, 降水观测点的选择;气候、风向的资料, 用于确定易燃、易爆及其他危险源设施布置等。
②建设地域的竖向设计资料和土方平衡图。
用来解决水、电管线的布置和土方的填挖及弃土、取土位置。
③建设单位及工地内可供工人临时居住的房屋、场地、加工设备及生活设施。
用来决定临时建筑及设施所需面积及其空间位置。
⑵设计资料:①总平面图, 用来正确确定临时建筑及其他设施的位置, 以及修建工地运输道路和解决排水等所需的资料;②地下、地上管道位置, 用来决定原有管道的利用或拆除、新管线的敷设及各管道与其他工程的关系, 并注意不能在拟建管道的位置上搭设临时建筑。
3、建设项目的工程概况、施工准备、部署和主要工程施工方案、施工总进度计划, 以便了解各施工阶段情况, 合理规划施工场地。
4、各种建筑材料、构件、加工品、施工机械和运输工具需要量一览表, 以便规划工地内部的储放场地和运输线路。
防雷,接地平面图的设计及应重点注意的问题1 标准、规范,设计条件和要求1.1 防雷、接地设计应执行的标准、规范防雷、接地设计中应执行的标准、规范由电气专业负责人在设计统一规定中提出。
1.1.1 国内设计项目按下列标准、规范执行《工业与民用电力装置的接地设计规范》(试行) GBJ65《爆炸和火灾危险环境电力装置设计规范》 GB50058《建筑物防雷设计规范》 GB50057《交流电气装置的过电压保护和绝缘配合》DL/T620—1997《低压配电设计规范》 GB50054《石油化工企业防火规范》 GB50160《石油库设计规范》 GBJ74《化工企业静电接地设计规程》 HGJ28静电接地安装图按《化工企业静电接地安装通用图CD90B4》执行1.1.2 引进项目根据合同要求可按卖方国家有关规定执行,但不得低于1.1.1条的要求。
1.1.3 技术出口项目根据合同要求可执行买方国家或地方的标准、规范,或买方指定的国际标准、规范。
1.2 防雷、接地装置的设计过程防雷、接地装置的设计可分下列几个阶段:1.2.1设计条件和设计资料收集阶段。
为了进行设计计算,应收集以下资料,如不便收集或收集不到时,也可采用经验数据。
所有条件经由电气专业负责人签收转发。
从其它专业提供的设计条件,按设计过程控制规定,由电气专业负责人验收,并在《提出条件通知单》上验收签字后直接(或发给设计人,再由设计人)交给由他负责培训或指导工作的见习生进行设计。
设计人发现设计条件有错误或条件深度达不到设计要求,应及时向电气专业负责人提出,并由电气专业负责人与提供条件的专业负责人协商,由提供条件的专业负责人填写《设计条件变更单》。
设计人按《设计条件变更单》进行设(1) 基础设计(或初步设计)文件详细设计(施工图设计)必需符合基础设计(或初步设计)文件中有关防雷、接地设计的规定。
(2) 工艺装置设备布置图,包括平立剖面图标明界区范围、指北针、主要设备位置及尺寸、框架及管廊、塔、罐及其它操作平台和上下扶梯。

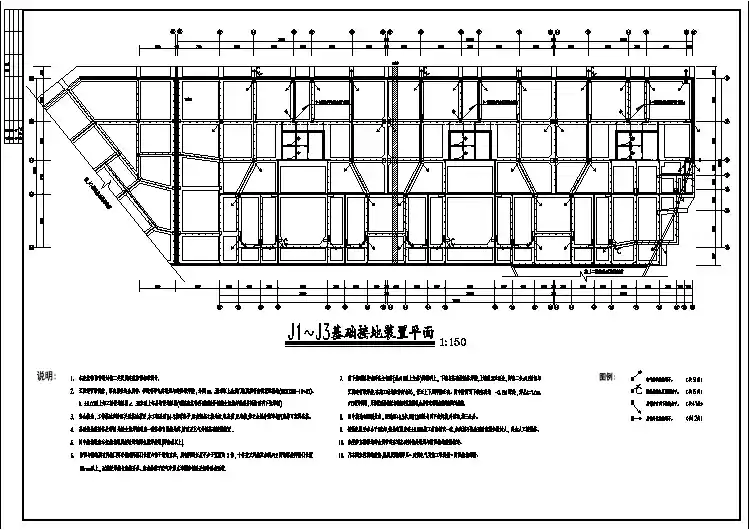

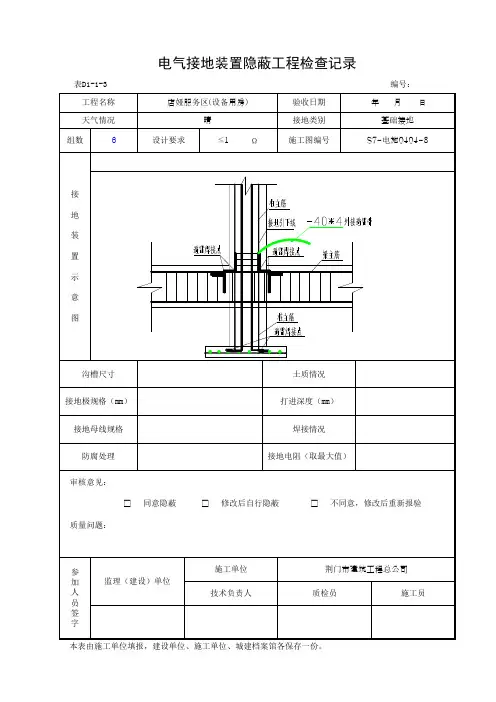

基础接地、防雷接地设计说明一、基础接地:1、本工程基础形式为桩基础,本接地采用联合接地体。
2、接地极利用桩、承台及底板内主钢筋相互焊通。
接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设,与所经过的承台内两主筋可靠焊接,形成环网接地体---利用桩内主筋(不少于2根)与承台底筋焊接,承台及底筋分别和其面筋焊接,然后承台面筋再与所经过的接地扁钢及底板面筋焊接,接地扁钢须全程焊通,所有焊接长度须大于6D。
联合接地装置的接地电阻不大于1欧姆。
3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。
4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢,此扁钢伸向室外,距外墙的距离不小于1.0M。
供连接等电位带和加打人工接地体用。
5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。
利用柱内2根主竖筋作等到电位接地引上线,然后再用40*4的热镀锌扁钢引至各LEB端子箱。
在电梯井内离电梯地坑0.2米,及电梯井端下边各预埋100*100*8热镀锌扁钢一块,扁钢与柱内2根作为接地引上线主竖筋骨焊接。
6、在总进线配电柜处设MEB箱,应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。
车间内设LEB端子板,所有正常不带电的金属物体,金属构件均用导线LEB端子联结。
7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工,电气专业负责验收,接地装置施工过程中,电气安装与结构施工密切配合,所有隐蔽工程均须组织现场验收签字。
二、防雷接地:1、本工程防雷按一类民用建筑设计。
2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设,支起高度100MM。
3、引下线利用柱内的两根主钢筋,上端与避雷线连接,下端与接地装置连接,引下线位置详见防雷平面图。
基础接地接地说明
1、本建筑物按二类防雷建筑设计,接地采用联合接地体(即保护接地、工作接地和防雷接地共用建筑物的基础作接地装置),利用底板基础内上下两层钢筋中不小于∅16的两根钢筋按图示走向通长可靠焊接,(若不能利用结构基础钢筋则采用40X4热镀锌扁钢可靠焊接),其接地电阻不大于1欧姆,如实测满足不了要求,需增打人工接地极;接地体埋设深度不应小于0.5m。
2、进入建筑物的金属管道应与防雷接地装置连接,进入建筑物的铠装电缆的金属外皮应与防雷接地装置连接,高出屋面的金属构件应与避雷带焊接。
3、利用本建筑钢筋混凝土柱或剪力墙内的两根不小于∅16的主筋作防雷引下线(图中表示 ),并应与基础底板内接地钢筋可靠焊接形成电气通路。
防雷引下线A塔楼:1A1~1A13,B塔楼:2A1~2A15。
4、本建筑所有接地均从联合接地体按图示位置分别引出,具体做法见图集<<民用建筑电气设计与施工-防雷接与地>>08D800-8。
(1)电梯井道内接地干线:1B1~1B20。
利用剪力墙或柱内两根不小于∅16的钢筋通焊作接地干线引至电梯机房,并与机坑内预埋接地端子和电梯机房内预埋接地端子(160X160X6接地钢板,距地0.4m)做可靠电气连接,若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢沿竖井通长明敷。
(2)强、弱电井内接地干线:1C1~1C6;地下室配电间2C1。
利用剪力墙或柱内两根不小于∅16的钢筋通焊作接地干线,并与井内预埋接地
端子(160X160X6接地钢板,距地0.4m)做可靠电气连接,若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢沿竖井通长明敷。
(3)设备房的接地干线:变配电房1D1~1D11(塔楼1D10~11);生活水泵房、消防泵房、制冷机房2SD1~2SD14(塔楼2SD7~14);通信机房,网络机房,消防控制室2RD1~2RD5。
利用剪力墙或柱内两根不小于∅16的钢筋通焊作接地干线,并与设备房接地端子(160X160X6接地钢板,距地0.4m)做可靠电气连接,若不能利用剪力墙或柱内钢筋则采用40X4热镀锌扁钢明敷。
5、在部分防雷引下线1A1、2A3、2A5、2A13的一层处外墙距室外地面不低于0.5米处设置接地电阻测试点,具体做法参见<<民用建筑电气设计与施工-防雷接与地>>08D800-8第114页。
6、将筏板基础主筋同就近每一承台内钢筋可靠焊接,具体做法见<<民用建筑电气设计与施工-防雷接与地>>08D800-8第104~106页。
7、预留接地引出点:在1E1~1E6处敷设40X4的热镀锌扁钢至散水以外,埋深1m。
