电流互感器的相关知识点总结电流互感器是一种电力系统中常用的电气设备，用于将高电流变成低电流，以便于测量和保护设备。
在电力系统中，电流互感器起着至关重要的作用，下面我们来总结一下电流互感器的相关知识点。
一、电流互感器的基本原理电流互感器利用电磁感应的原理，将高电流变成低电流，以便于测量和保护设备。
电流互感器的基本原理是通过在高电压电路中引入一根细线，将高电流变成低电流，然后通过变压器将低电流变成标准电流输出。
电流互感器的输出电流与输入电流成正比，输出电流一般为5A或1A。
二、电流互感器的分类1. 按照用途分类：电流互感器分为测量电流互感器和保护电流互感器。
2. 按照结构分类：电流互感器分为分合式电流互感器和整体式电流互感器。
3. 按照额定电流分类：电流互感器分为5A电流互感器和1A电流互感器。
三、电流互感器的使用1. 测量电流互感器通常用于电能表、电压表、电流表等电力测量仪表中，用来将高电流变成低电流，以便于测量。
2. 保护电流互感器通常用于电力系统中，用于测量电流和检测电路中的故障，以便于及时采取保护措施，保障电力系统的安全运行。
四、电流互感器的安装与调试电流互感器的安装和调试是电力系统中非常重要的一环。
在安装电流互感器时，应注意以下几点：1. 电流互感器的接线应符合电路图的要求。
2. 电流互感器的安装位置应合理，以便于测量和保护设备。
3. 安装时应注意电流互感器的方向，确保电流方向与电流互感器的标识一致。
在调试电流互感器时，应注意以下几点：1. 电流互感器的输出电流应符合要求。
2. 电流互感器的误差应符合标准要求。
3. 电流互感器的绝缘电阻应符合标准要求。
五、电流互感器的维护与保养电流互感器是一种精密设备，需要进行定期的维护和保养。
在维护和保养电流互感器时，应注意以下几点：1. 定期检查电流互感器的绝缘性能，防止绝缘击穿。
2. 定期清洗电流互感器表面的灰尘和污垢，以免影响电流互感器的精度。
3. 定期校验电流互感器的输出电流和误差，确保电流互感器的正常运行。
电流互感器的基本原理1.1 电流互感器的基本等值电路如图1所示.图1 电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流,,Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2. 电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。
由于电流方向相反，且铁心中合成磁通为零。
因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。
推出：Is=N1/N2*Ip可见，一二次电流的方向是一致的，是同相位的，因此我们可以用二次电流来表示一次电流（考虑变比折算）。
这正是减极性标注的优点。
1.3. 电流互感器的误差在理想条件下，电流互感器二次电流Is＝Ip/Kn，不存在误差。
但实际上不论在幅值上（考虑变比折算）和角度上，一二次电流都存在差异。
这一点我们可以在图1中看到。
实际流入互感器二次负载的电流Is＝Ip/Kn－Ie，其中Ie为励磁电流，即建立磁场所需的工作电流。
电流互感器的相关知识点总结
什么是电流互感器？
电流互感器（Current Transformer，简称CT）是一种用于测量大电流的电力测量仪器，它能够将高电流变换成低电流，从而方便进行测量、保护和控制。
电流互感器的工作原理
电流互感器基于电磁感应原理工作。
当被测电流通过互感器的一侧主绕组时，通过变压器的作用，产生在另一侧副绕组上一个与被测电流成比例的次级电流。
电流互感器的特点
•具有较高的准确度和稳定性。
•能够将高电流变换成标准化的次级电流。
•具备绝缘和防护功能，确保安全操作。
•适用于交流电力系统的测量、保护和控制。
电流互感器的应用领域
电流互感器广泛应用于以下领域：
•电力系统中的电能计量和监测。
•电力系统中的继电保护和自动化装置。
•电力系统中的故障录波和分析。
•工业控制系统中的电流测量和监控。
常见问题
以下是一些关于电流互感器的常见问题：
•问题1：什么是变比误差？
变比误差是指实际变比与理论变比之间的差异。
它会导致测量误差的产生。
•问题2：电流互感器的标定方法有哪些？
常见的标定方法包括比较式标定法、电阻箱标定法和标准电流比差法等。
•问题3：如何确保电流互感器的安全使用？
应严格按照操作手册进行安装、维护和测试。
同时，注意保持良好的绝缘和防护措施，以确保安全使用。

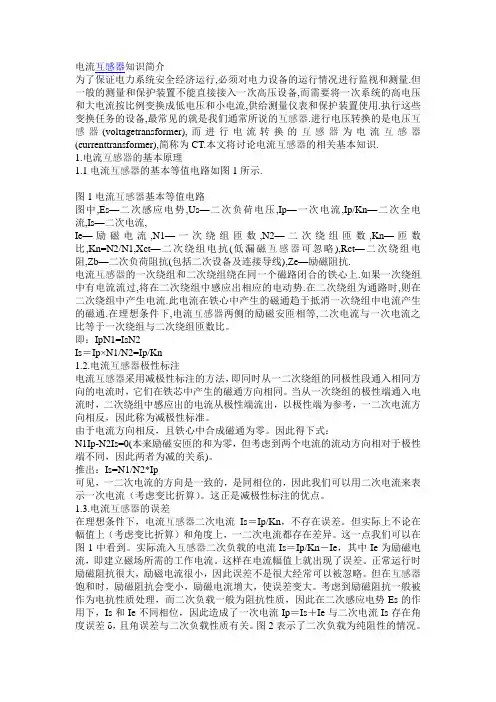

电流互感器知识整理电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流, Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N 1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。
由于电流方向相反，且铁心中合成磁通为零。
因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。
电流互感器基本知识一、电流互感器基本原理电流互感器是一种专门用作变换电流的特种变压器，代号CT。
互感器的一次绕组串联在电力线路中，线路电流就是互感器的一次电流。
互感器的二次绕组外部回路接有测量仪表、仪器或继电保护、自动控制装置。
根据电力线路电压等级的不同，电流互感器的一次、二次绕组间设有足够的绝缘以保证所有低压设备与高电压相隔离。
电力线路中的电流各不相同，通过电流互感器电流互感器基本知识一二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般为5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格。
1、基本工作原理一次绕组通电流I1时，由于电磁感应，在二次绕组中感应出电动势，如二次回路接通，就有二次电流I2通过。
2、分类(1)按用途分为测量和保护；(2)按装置种类分户内和，户外装在露天地方，要求外绝缘介质耐腐蚀；(3)按绝缘介质分干式、油绝缘、浇注绝缘、气体绝缘；电流互感器基本知识(4)按结构形式分a.按安装方式分支柱、母线、穿墙式b.按一次绕组分为单匝、多匝c.按变换级数分为单级、多级d.按电流比分单电流比、多电流比（二次带有抽头）、复合电流比3、基本术语在后面的参数相互影响中在详细介绍。
4、端子标志一次端子起端为P1，末端为P2。
二次绕组为()S()，其中S前面的数字代表第几个绕组，二次只有一个绕组则无此数字，S后面的数字代表这个绕组始端（与P1同名端）、末端还是中间抽头。
5、我公司的CT产品分类(1)3～36kV有LZZBJ9-12/150b/2(4)、LZZBJ9-12/185b(h)/2(4)、LZZBJ9-36/250W3b(h)(l)、LMZB1-10、LZZB2-27.5（电气铁道25kV电流互感器），每个字母及数字都代表了不同的含义。
这些产品爬电比距20mm/kV，即10kV为240mm，35kV为810mm，它们可以用在海拔小于2000m的环境中。
相应的以上每种产品都对应着一种支持绝缘子，也就是我们所说的假CT。
电流互感器知识简介为了保证电力系统安全经济运行,必须对电力设备的运行情况进行监视和测量.但一般的测量和保护装置不能直接接入一次高压设备,而需要将一次系统的高电压和大电流按比例变换成低电压和小电流,供给测量仪表和保护装置使用.执行这些变换任务的设备,最常见的就是我们通常所说的互感器.进行电压转换的是电压互感器(voltagetransformer),而进行电流转换的互感器为电流互感器(currenttransformer),简称为CT.本文将讨论电流互感器的相关基本知识.1.电流互感器的基本原理1.1电流互感器的基本等值电路如图1所示.图1电流互感器基本等值电路图中,Es—二次感应电势,Us—二次负荷电压,Ip—一次电流,Ip/Kn—二次全电流,Is—二次电流,Ie—励磁电流,N1—一次绕组匝数,N2—二次绕组匝数,Kn—匝数比,Kn=N2/N1,Xct—二次绕组电抗(低漏磁互感器可忽略),Rct—二次绕组电阻,Zb—二次负荷阻抗(包括二次设备及连接导线),Ze—励磁阻抗.电流互感器的一次绕组和二次绕组绕在同一个磁路闭合的铁心上.如果一次绕组中有电流流过,将在二次绕组中感应出相应的电动势.在二次绕组为通路时,则在二次绕组中产生电流.此电流在铁心中产生的磁通趋于抵消一次绕组中电流产生的磁通.在理想条件下,电流互感器两侧的励磁安匝相等,二次电流与一次电流之比等于一次绕组与二次绕组匝数比。
即：IpN1=IsN2Is＝Ip×N1/N2=Ip/Kn1.2.电流互感器极性标注电流互感器采用减极性标注的方法，即同时从一二次绕组的同极性段通入相同方向的电流时，它们在铁芯中产生的磁通方向相同。
当从一次绕组的极性端通入电流时，二次绕组中感应出的电流从极性端流出，以极性端为参考，一二次电流方向相反，因此称为减极性标准。
由于电流方向相反，且铁心中合成磁通为零。
因此得下式：N1Ip-N2Is=0(本来励磁安匝的和为零，但考虑到两个电流的流动方向相对于极性端不同，因此两者为减的关系)。
电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。
可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。
使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。
电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。
2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。
）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。
4)电流互感器的二次回路必须有且只能有一个接地点。
5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。
6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。
3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。
减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。
反之将K1与K2换位时，称为加极性。
危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。
这么全，这么系统的电流互感器知识看完不能再说不懂了电力之窗诚邀您中国电力精英交流群2：617730731电力物质采购群：74454223入群申请格式：姓名+公司/岗位性质+城市（否则不予以添加）另外如想进入电力之窗VIP微信交流群请添加小编微信，进群资格必须是电力行业工作满5年以上的技术精英一、电流互感器电流互感器是依据电磁感应原理将一次侧大电流转换成二次侧小电流来测量的仪器。
电流互感器是由闭合的铁心和绕组组成。
它的一次侧绕组匝数很少，串在需要测量的电流的线路中。
因此它经常有线路的全部电流流过，二次侧绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的二次侧回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。
电流互感器是把一次侧大电流转换成二次侧小电流来测量，二次侧不可开路。
1、电流互感器型号：第一字母：L—电流互感器第二字母：A—穿墙式；Z—支柱式；M—母线式；D—单匝贯穿式；V—结构倒置式；J—零序接地检测用；W—抗污秽；R—绕组裸露式第三字母：Z—环氧树脂浇注式；C—瓷绝缘；Q—气体绝缘介质；W—与微机保护专用第四字母：B—带保护级；C—差动保护；D—D级；Q—加强型；J—加强型ZG第五数字：电压等级产品序号2、主要技术要求2.1 额定容量：额定二次电流通过二次额定负荷时所消耗的视在功率。
额定容量可以用视在功率V.A表示，也可以用二次额定负荷阻抗Ω表示。
2.2 一次额定电流：允许通过电流互感器一次绕组的用电负荷电流。
用于电力系统的电流互感器一次额定电流为5～25000A，用于试验设备的精密电流互感器为0.1～50000A。
电流互感器可在一次额定电流下长期运行，负荷电流超过额定电流值时叫做过负荷，电流互感器长期过负荷运行，会烧坏绕组或减少使用寿命。
2.3 二次额定电流：允许通过电流互感器二次绕组的一次感应电流。
2.4 额定电流比（变比）：一次额定电流与二次额定电流之比。
电流互感器的基本知识之前讲到电压互感器，那这次讲它的孪生兄弟------电流互感器。
毋庸置疑，它们的原理是相同的。
我们知道电压互感器的作用是把大电压变成小电压，而电流互感器也一样，它是把大电流变成小电流，这样在测量时就可以降低成本，采用对应二次侧量程的电流表即可，而不用直接采用大量程电流表。
1.不同点①他们主要不同点就在于匝数比不同。
根据电磁感应原理，绕组的电压比等于匝数比，电流比则是与匝数比相反。
由此我们就可以得出，电流互感器的一次侧线圈匝数是很少的。
②电压互感器直接接于一次侧导体上，而电流互感器则是通过线圈感应间接测量，起到电气隔离作用。
2.主要技术参数如图1。
图1①Primary，即一次侧额定电流，如图为一次额定电流为800A。
②Secondary，即二次侧额定电流，如图为5A。
从上面这里，我们就可以看出该电流互感为变比为800/5，即160倍。
③额定容量，如图为10VA。
（几乎所有设备所标的额定容量都是视在功率。
）④Conductor Through，一次侧的匝数，该互感器为海润#8箱变低压馈线用，采用的是穿心式，如图一次侧为1匝。
⑤Class，精确度，无论电压互感器还是电流互感器，都有精确度，这个精确度也直接影响电表负荷的计算。
该值越低，代表其误差越小，精确度越高。
⑥频率，50HZ/60HZ代表该互感器可在50HZ和60HZ的频率下正常工作。
⑦660V即额定电压，长期能承受的最大电压。
有时候在电流互感器上缠绕几圈，是为了提高一次电流比，比如，电流互感器同一根线穿一次后的电流比是100∶5。
那么穿两次后的电流比是50∶5.那么穿三次后的电流比是33∶5。
那么穿四次后的电流比是25∶5。
以此类推...这种方法一般在二次接线柜经常出现。
3.电流互感器的接线如图2，电流互感器的接线较简单，一次电缆从电流互感器的P1侧进，P2侧穿出，二次侧电流从S1流出，且二次侧必须接地这种为常见的减极性互感器。

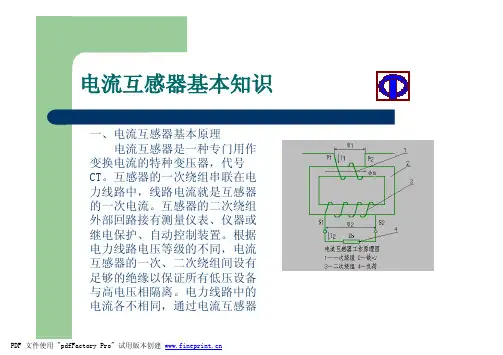

电流互感器基本知识一、电流互感器基本原理
电流互感器是一种专门用作
变换电流的特种变压器，代号CT。
互感器的一次绕组串联在电
力线路中，线路电流就是互感器
的一次电流。
互感器的二次绕组
外部回路接有测量仪表、仪器或
继电保护、自动控制装置。
根据
电力线路电压等级的不同，电流
互感器的一次、二次绕组间设有
足够的绝缘以保证所有低压设备
与高电压相隔离。
电力线路中的
电流各不相同，通过电流互感器
电流互感器基本知识
一二次绕组匝数比的配置，可以将不同的线路电流变换成较小的标准电流值，一般为5A或1A，这样可以减小仪表和继电器的尺寸，简化其规格。
1、基本工作原理
一次绕组通电流I1时，由于电磁感应，在二次绕组中感应出电动势，如二次回路接通，就有二次电流I2通过。
2、分类
(1)按用途分为测量和保护；
(2)按装置种类分户内和，户外装在露天地方，要求外绝缘介质耐腐
蚀；
(3)按绝缘介质分干式、油绝缘、浇注绝缘、气体绝缘；
电流互感器基本知识
(4)按结构形式分
a.按安装方式分支柱、母线、穿墙式
b.按一次绕组分为单匝、多匝
c.按变换级数分为单级、多级
d.按电流比分单电流比、多电流比（二次带有抽头）、复合电流比
3、基本术语
在后面的参数相互影响中在详细介绍。
4、端子标志
一次端子起端为P1，末端为P2。
二次绕组为()S()，其中S前面的数字代表第几个绕组，二次只有一个绕组则无此数字，S后面的数字代表这个绕组始端（与P1同名端）、末端还是中间抽头。
5、我公司的CT产品分类
(1)3～36kV有LZZBJ9-12/150b/2(4)、LZZBJ9-12/185b(h)/2(4)、
LZZBJ9-36/250W3b(h)(l)、LMZB1-10、LZZB2-27.5（电气铁道25kV电流互感器），每个字母及数字都代表了不同的含义。
这些产品爬电比距20mm/kV，即10kV为240mm，35kV为810mm，它们可以用在海拔小于2000m的环境中。
相应的以上每种产品都对应着一种支持绝缘子，也就是我们所说的假CT。
(2)其它还有一些零序电流互感器LMZC-0.5、LMBF-0.5、LXZ1(2)。
(3)气体柜ZX2用的电流互感器，共有6种，600mm柜宽有2种，800mm
柜宽有4种。
,%
复
，铁芯
时必是一
、10、
1s时叫
Z2为二
B越
为二
大，应的B 数必
于
三、CT出厂试验（主要针对IEC标准）
1、一次绕组工频耐压试验。
一次接高压、
二次和安装板接地，在规定的时间内不击穿及不放电。
2、二次绕组工频耐压试验。
二次加3kV，
安装板接地，持续60s不击穿。
3、伏安特性试验
间接验证保护级准确限值系数。
接近饱和附近取5点励磁电流值，读取二次端电压，这个值如果不小于理论设计值，则说明合格。
互感器之间相互匹配也是通过伏安特性来控制的，如果特性值一样，则说明复合误差也一样，互相匹配的两个铁芯同时饱和或同时不饱和。
4、绝缘电阻
要求二次绕组间、二次绕组对地绝缘电阻大于一定值。
5、开路电压试验（匝间过电压）
验证电流互感器能承受二次绕组开路1min。
6、误差试验
7、直流电阻测量
另外对于PR级和PX级还有一些特殊试验。
8、局放试验
四、在平常工作中出现的一些问题
1、二次绕组与二次出线端子的对应问题。
人冲着P1端，从左至右
为1S，2S…，1S对应着第一个绕组，2S对应着第二个绕组…。
例如5P20/5P10/0.5，5P20为1S，5P10为2S，0.5为3S。
2、有时互感器的一次电流小，而热稳定电流很高，如650mm柜宽
互感器50/5A 0.5/5P10 15/15VA 40kA/1s，参数满足不了。
我想可以这样，把一次电流提高到100A可以满足参数，对于5P10提高一次电流应没问题，但0.5级用户可能不会接受，但要把0.5改成0.5S级应该可以，因为0.5级最小控制5%I1n=5%×50=2.5A，假如0.5S变成100/5A，其最小控制到1%I1n=1%×100=1A。
3、其中产品型号中b、h和l，我们在确认产品时本着一次电流小的
时候用b，一次电流大的时候如≥1500A用h，250W3到3000A用l。
我们观察您们订货时也是这个原则，但也有特殊，如小变比50/5 100/5用h，在这种情况下，不会影响参数，只是一次端子改变了。
所有变比用h都可以，但对于b，变比大到一定时如到2000A，就不能采用b了。
4、有时确认参数时会出现这样情况，如150b产品要求做1500A。
我们知道这个产品最大一次电流做到1250A，如果做1500A，其一次线的导电面积是不够的。
但一般实际通过互感器的一次电流要小于互感器的变比的，所以碰到这种情况我们都要问实际的一次电流是否在1250A或更小，如果是，我们就可以把互感器的变比做成1500/5A，但实际的一次导线用1250A的。
