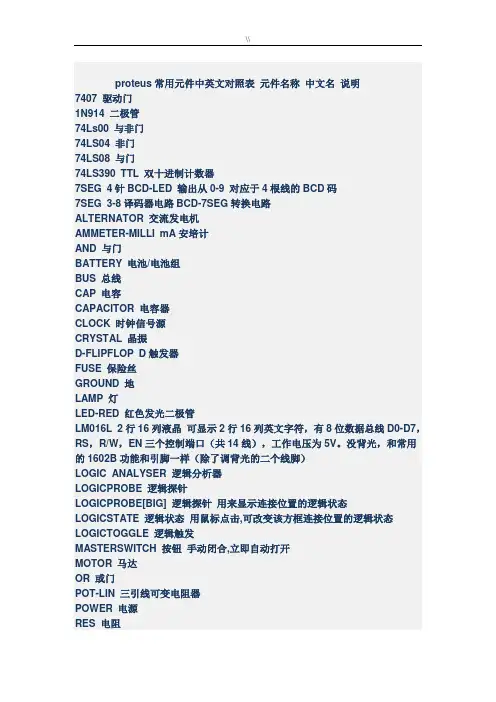

proteus常用元件中英文对照表元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD—LED 输出从0—9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED—RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符,有8位数据总线D0-D7,RS，R/W,EN三个控制端口(共14线),工作电压为5V。

没背光，和常用的1602B功能和引脚一样(除了调背光的二个线脚）LOGIC ANALYSER 逻辑分析器LOGICPROBE 逻辑探针LOGICPROBE[BIG］逻辑探针用来显示连接位置的逻辑状态LOGICSTATE 逻辑状态用鼠标点击,可改变该方框连接位置的逻辑状态LOGICTOGGLE 逻辑触发MASTERSWITCH 按钮手动闭合,立即自动打开MOTOR 马达OR 或门POT-LIN 三引线可变电阻器POWER 电源RES 电阻RESISTOR 电阻器SWITCH 按钮手动按一下一个状态SWITCH-SPDT 二选通一按钮VOLTMETER 伏特计VOLTMETER-MILLI mV伏特计VTERM 串行口终端Electromechanical 电机Inductors 变压器Laplace Primitives 拉普拉斯变换Memory IcsMicroprocessor IcsMiscellaneous 各种器件AERIAL—天线;ATAHDD；ATMEGA64;BATTERY;CELL；CRYS TAL—晶振；FUSE；METER-仪表；Modelling Primitives 各种仿真器件是典型的基本元器模拟,不表示具体型号,只用于仿真，没有PCBOptoelectronics 各种发光器件发光二极管，LED,液晶等等PLDs ＆FPGAsResistors 各种电阻Simulator Primitives 常用的器件Speakers & SoundersSwitches ＆Relays 开关,继电器，键盘Switching Devices 晶阊管Transistors 晶体管（三极管，场效应管）TTL 74 seriesTTL 74ALS seriesTTL 74AS seriesTTL 74F seriesTTL 74HC seriesTTL 74HCT seriesTTL 74LS seriesTTL 74S seriesAnalog Ics 模拟电路集成芯片Capacitors 电容集合CMOS 4000 seriesConnectors 排座,排插Data Converters ADC，DACDebugging Tools 调试工具ECL 10000 SeriesDevice.lib 包括电阻、电容、二极管、三极管和PCB的连接器符号ACTIVE。

最全Proteus元件库元件名称及中英对照Proteus元件库元件名称及中英对照AND 与门ANTENNA 天线BA TTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管) BRIDEG 2 整流桥(集成块) BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPV AR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管V ARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4 根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路AlterNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BA TTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振Compim 串口D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。

proteus元件对照表经典详细在电子电路设计与仿真领域，Proteus 软件是一款非常实用的工具。

对于初学者或者经验丰富的工程师来说，了解 Proteus 中的元件及其对应的功能和特性是至关重要的。

本文将为您提供一份详尽且经典的Proteus 元件对照表，帮助您更好地理解和运用这款软件。

一、电阻类元件1、固定电阻（Resistor）常见的封装形式有 0805、0603 等。

电阻值可以通过设置进行调整，单位为欧姆（Ω）。

2、可变电阻（Variable Resistor）也称为电位器（Potentiometer）。

可以通过滑动端改变电阻值，常用于调节电路中的电压或电流。

3、排阻（Resistor Array）多个电阻集成在一个封装内，常见的有 4 引脚和 8 引脚的排阻。

二、电容类元件1、电解电容（Electrolytic Capacitor）有极性，正负极不能接反。

容量通常较大，常用于电源滤波等电路。

2、陶瓷电容（Ceramic Capacitor）无极性。

容量相对较小，稳定性较好。

3、钽电容（Tantalum Capacitor）性能优于电解电容，但价格相对较高。

三、电感类元件1、空心电感（Air Core Inductor）电感量相对较小。

2、铁芯电感（Iron Core Inductor）具有较高的电感量。

3、贴片电感（Chip Inductor）适用于表面贴装技术。

四、二极管类元件1、普通二极管（Diode）具有单向导电性。

2、发光二极管（Light Emitting Diode，LED）通电时会发光，颜色多样。

3、稳压二极管（Zener Diode）能在一定电压范围内保持稳定的电压。

五、三极管类元件1、 NPN 型三极管（NPN Transistor）由三块半导体组成，具有电流放大作用。

2、 PNP 型三极管（PNP Transistor）与 NPN 型三极管工作原理相似，但极性相反。

proteus常用元件中英文对照表元件名称中文名说明7407 驱动门1N914 二极管74Ls00 与非门74LS04 非门74LS08 与门74LS390 TTL 双十进制计数器7SEG 4针BCD-LED 输出从0-9 对应于4根线的BCD码7SEG 3-8译码器电路BCD-7SEG转换电路ALTERNATOR 交流发电机AMMETER-MILLI mA安培计AND 与门BATTERY 电池/电池组BUS 总线CAP 电容CAPACITOR 电容器CLOCK 时钟信号源CRYSTAL 晶振D-FLIPFLOP D触发器FUSE 保险丝GROUND 地LAMP 灯LED-RED 红色发光二极管LM016L 2行16列液晶可显示2行16列英文字符，有8位数据总线D0-D7，RS，R/W，EN三个控制端口（共14线），工作电压为5V。
