医用X射线诊断设备质量控制检测 ppt
▪ GB/T 19042.4-2005《 医用成像部门的评价及例行试验 第3-4部分： 牙科X射线设备成像性能验收试验》
▪ GB/T 19042.5-2006 《医用成像部门的评价及例行试验 第3-5部分： X射线计算机体层摄影设备成像性能验收试验》
▪ YY/T 0062-2004 x射线管组件固有滤过的测定 ▪ YY/T 0063-2007 医用诊断X射线管组件－焦点特性
准诊断X射线设备 辐射防护通用要求 ▪ GB 9706.24-2005 医用电气设备 第2-45部分：乳腺X射线摄影设备
及乳腺摄影立体定位装置 安全专用要求 ▪ GB 9706.18-2006 医用电气设备 第二部分：X射线计算机体层摄影
设备安全专用要求
-
9
X射线的发现
1895年11月，德国物理学家伦琴在维尔茨 堡大学的实验室里，拉上物理实验室厚厚 的窗帘，屋子里一片漆黑，伦琴摸黑顺利 做完了实验。但是，在冲洗才做完的实验 照片时，他发现放在放电管旁边的一盒照 相底片曝光了……
1895 X射线被发现（伦琴）
1896 荧光透视技术 (爱迪生 – GE)
1913 钨灯丝X射线管取代阴离子X射线管
1930 增感屏
1938 旋转阳极球管
1954
影像增强器
1960 X射线TV透视
1972 X线CT
1980 数字摄影
1982 CR（计算机摄影）
1982 PACS
1983…… ……….
利用X射线具有穿透性、荧光性和摄影效 应的特性，使人体在介质上形成影像，由 于人体组织有密度和厚度的差别，当X射 线穿透人体不同组织时， X射线被吸收的 程度不同，所以到达介质上的X线量就有 差异，形成黑白对比不同的影像，为医生 的诊断提供依据。
▪ GB/T 19042.5-2006 《医用成像部门的评价及例行试验 第3-5部分： X射线计算机体层摄影设备成像性能验收试验》
▪ YY/T 0062-2004 x射线管组件固有滤过的测定 ▪ YY/T 0063-2007 医用诊断X射线管组件－焦点特性
准诊断X射线设备 辐射防护通用要求 ▪ GB 9706.24-2005 医用电气设备 第2-45部分：乳腺X射线摄影设备
及乳腺摄影立体定位装置 安全专用要求 ▪ GB 9706.18-2006 医用电气设备 第二部分：X射线计算机体层摄影
设备安全专用要求
-
9
X射线的发现
1895年11月，德国物理学家伦琴在维尔茨 堡大学的实验室里，拉上物理实验室厚厚 的窗帘，屋子里一片漆黑，伦琴摸黑顺利 做完了实验。但是，在冲洗才做完的实验 照片时，他发现放在放电管旁边的一盒照 相底片曝光了……
1895 X射线被发现（伦琴）
1896 荧光透视技术 (爱迪生 – GE)
1913 钨灯丝X射线管取代阴离子X射线管
1930 增感屏
1938 旋转阳极球管
1954
影像增强器
1960 X射线TV透视
1972 X线CT
1980 数字摄影
1982 CR（计算机摄影）
1982 PACS
1983…… ……….
利用X射线具有穿透性、荧光性和摄影效 应的特性，使人体在介质上形成影像，由 于人体组织有密度和厚度的差别，当X射 线穿透人体不同组织时， X射线被吸收的 程度不同，所以到达介质上的X线量就有 差异，形成黑白对比不同的影像，为医生 的诊断提供依据。
医用X射线诊断设备质量控制检测.方案(ppt文档)
1895 1896 1913 1930 1938 1954 1960 1972 1980 1982 1982 ……
X射线被发现（伦琴） 荧光透视技术 (爱迪生 – GE) 钨灯丝X射线管取代阴离子X射线管 增感屏 旋转阳极球管 影像增强器 X射线TV透视 X线CT 数字摄影 CR（计算机摄影） PACS ……….
GB/T 19042.4-2005《 医用成像部门的评价及例行试验 第3-4部分： 牙科X射线设备成像性能验收试验》
GB/T 19042.5-2006 《医用成像部门的评价及例行试验 第3-5部分： X射线计算机体层摄影设备成像性能验收试验》
YY/T 0062-2004 x射线管组件固有滤过的测定 YY/T 0063-2007 医用诊断X射线管组件－焦点特性
外部保障设备
医用检测的分类
验收检测：X射线诊断设备这装完毕或重大维修后，为鉴 定其性能指标是否符合约定值需进行的质量控制检测。
状态检测：在运行中的设备，为评价其性能指标是否符 合要求而定期进行的质量控制检测。
稳定性检测：为确定X射线设备或在给定条件下获得的数 值相对于一个初始状态的变化是否符合控制标准而进行 的质量控制检测。
利用X射线具有穿透性、荧光性和摄影效 应的特性，使人体在介质上形成影像，由 于人体组织有密度和厚度的差别，当X射 线穿透人体不同组织时， X射线被吸收的 程度不同，所以到达介质上的X线量就有 差异，形成黑白对比不同的影像，为医生 的诊断提供依据。
被照组织的密度、厚度差异
CT成像原理
X射线摄影技术发展
质量管理：为使质量保证计划得以贯彻实施，使各种检 测能正常进行，其结果得到评价，相关的校正行动得以实 施而采取的管理措施。
计划P
最新医用诊断x射线 相关放射防护知识ppt课件
人体器官或组织的权重因子WT
器官或组织
WT
性腺
0.20
红骨髓
0.12
结肠
0.12
肺
0.12
胃
0.12
膀胱
0.05
乳腺
0.05
肝
0.05
食道
0.05
甲状腺
0.05
皮肤
0.01
骨表面
0.01
其余器官或组织
0.05
相关基础知识简介
电离辐射的生物效应（原发作用和继发作用）
• 原发作用
•可分为直接作用和间接作用。辐射照射来源
• 辐射源分类
– 天然辐射源：自然界存在的能释放出放射线的 物质
– 人工辐射源：人工生产的能释放电离辐射的装 置或经加工提炼的天然辐射源。军事应用、核 能生产、工农业生产和应用 、医用辐射照射、核事
故 、未来应用
相关基础知识简介
人类年均受照的有效剂量(mSv)
mSv 2.5
X射线基础（X线的性质）
物理特性： (d):生物效应:X线是一种电离辐射。生物细
胞经一定量的X线照射后会受到损害甚至坏 死。利用X线的这个效应，可以用放射治疗 的方法来破坏肿瘤组织。当然，人体受到 一定剂量X线的照射后，也会导致正常组织 的损伤。
X射线基础（X线的性质）
化学特性：
（e）感光作用：能使胶片感光，胶片乳剂中 的溴化银受X光照射感光，经过化学显影， 还原出黑水的金属银颗粒。
E2(1cos) meC2 E (1cos)
Ee ：电子的动能 E γ: γ射线的能量 θ :散射角（如图） meC2 :电子的静态质量能
入射γ射线
康普顿散射降低图象的对比度
+
医用X射线诊断设备质量控制与防护要求的检测共67页PPT
16、业余生活要有意义，不要越轨。——华盛顿 17、一个人即使已登上顶峰，也仍要自强不息。——罗素·贝克 18、最大的挑战和突破在于用人，而用人最大的突破在于信任人。——马云 19、自己活着，就是为了使别人过得更美好。——雷锋 20、要掌握书，莫被书掌握；要为生而读，莫为读、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
END
医用X射线诊断设备质量控制检测ppt课件
X射线摄影技术发展
1895 X射线被发现（伦琴）
1896 荧光透视技术 (爱迪生 – GE)
•
钨灯丝X射线管取代阴离子X射线管
1930 增感屏
1938 旋转阳极球管
•
影像增强器
1960 X射线TV透视
1972 X线CT
1980 数字摄影
1982 CR（计算机摄影）
ቤተ መጻሕፍቲ ባይዱ
•
PACS
1913…… ……….
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
资金是运动的价值，资金的价值是随 时间变 化而变 化的， 是时间 的函数 ，随时 间的推 移而增 值，其 增值的 这部分 资金就 是原有 资金的 时间价 值
▪ GB/T 19042.1-2003 《医用成像部门的评价及例行试验 第3-1部分： X射线摄影和透视系统用X射线设备成像性能验收试验》
▪ GB/T 19042.2-2005《 医用成像部门的评价及例行试验 第3-2部分： 乳腺摄影X射线设备成像性能验收试验》
压发生器安全专用要求 ▪ GB 9706.11-1997 医用电气设备 第二部分 医用诊断X射线源组件和
X射线管组件安全专用要求 ▪ GB 9706.12-1997 医用电气设备 第一部分 安全通用要求三,并列标
准诊断X射线设备 辐射防护通用要求 ▪ GB 9706.24-2005 医用电气设备 第2-45部分：乳腺X射线摄影设备
▪ GB/T 19042.3-2005 《医用成像部门的评价及例行试验 第3-3部分： 数字减影血管造影(DSA)X射线设备成像性能验收试验》

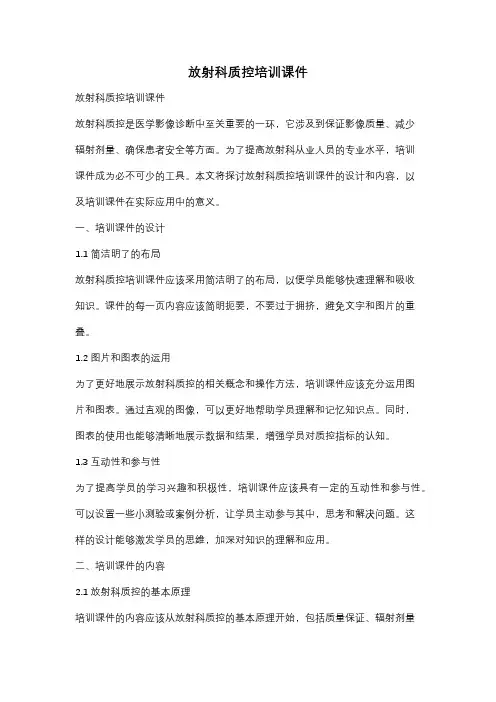

放射科质控培训课件
放射科质控培训课件放射科质控培训课件放射科质控是医学影像诊断中至关重要的一环，它涉及到保证影像质量、减少辐射剂量、确保患者安全等方面。
为了提高放射科从业人员的专业水平，培训课件成为必不可少的工具。
本文将探讨放射科质控培训课件的设计和内容，以及培训课件在实际应用中的意义。
一、培训课件的设计1.1 简洁明了的布局放射科质控培训课件应该采用简洁明了的布局，以便学员能够快速理解和吸收知识。
课件的每一页内容应该简明扼要，不要过于拥挤，避免文字和图片的重叠。
1.2 图片和图表的运用为了更好地展示放射科质控的相关概念和操作方法，培训课件应该充分运用图片和图表。
通过直观的图像，可以更好地帮助学员理解和记忆知识点。
同时，图表的使用也能够清晰地展示数据和结果，增强学员对质控指标的认知。
1.3 互动性和参与性为了提高学员的学习兴趣和积极性，培训课件应该具有一定的互动性和参与性。
可以设置一些小测验或案例分析，让学员主动参与其中，思考和解决问题。
这样的设计能够激发学员的思维，加深对知识的理解和应用。
二、培训课件的内容2.1 放射科质控的基本原理培训课件的内容应该从放射科质控的基本原理开始，包括质量保证、辐射剂量控制和患者安全等方面。
通过对基本原理的介绍，学员可以建立起对质控工作的整体认识，为后续的学习打下基础。
2.2 质控指标和方法培训课件应该详细介绍各种质控指标和方法，包括设备质量保证、图像质量评估、辐射剂量监测等方面。
通过对不同指标和方法的讲解，学员可以了解到质控工作的具体内容和操作步骤。
2.3 质控实践和案例分析为了帮助学员更好地理解和应用质控知识，培训课件应该包括一些质控实践和案例分析。
通过实际操作和真实案例的分析，学员可以将理论知识与实际应用相结合，提高解决问题的能力和技巧。
三、培训课件的意义培训课件在放射科质控培训中起着重要的作用。
首先，培训课件可以系统地组织和呈现质控知识，帮助学员全面了解和掌握相关内容。
其次，培训课件可以提供丰富的图像和图表，直观地展示质控指标和方法，提高学员的理解和记忆效果。
《X射线培训讲义》PPT课件
(四)照射方式 总剂量相同，单方向照射和多方向照射产生的效应不同。一次照射和多
次照射，以及多次照射之间的时间隔不同，所产生的效应也有差别。
第二章 X射线对人体的影响及危害
（五)照射部位和范围 机体各部位对于射线的辐射敏感性不同，所谓辐射敏感性是指机体由电离
辐射的抵抗能力，即辐射的反应强弱程度或时间快慢，辐射敏感性高的组织 容易受损伤。细胞对辐射的一般规律是，处于正常分裂状态的细胞对辐射是 敏感的，而正常不分裂的细胞则是抗辐射的。 人体各组织对射线的敏感性大致有以下顺序：
第二章 X射线对人体的影响及危害
根据国际放射防护委员会的新建议，将辐射、生物效应分为随机效应和 非随机效应。随机效应是指发生的几率(而非严重程度)与剂量的大小有关的 效应。对于这种效应不存在剂量的阈值，任何微小的剂量也可引起效应，只 是发生的几率极其微小而已.在辐射防护所涉及的剂量范围内，遗传效应和致 癌效应为随机效应。非随机效应的严重程度则随着剂量的变化而改变，对于 这种效应可能存在着剂量的阈值。它是某些特殊组织所独有的躯体性效应。 例如眼晶体的白内障，皮肤的良性损伤，骨髓内细胞的减少，从而引起造血 障碍，性细胞的损伤引起生育能力的损害等。
射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材 的无损的检测方法。该方法是最基本的，应用最广泛的一种射线检测方法。
第一章 X射线检测的原理及探伤机构造
X射线是从X射线管中产生的，X射线管是一种两极电子管。将阴极灯丝 通电使之白炽电子就在真空中放出，如果两极之间加几十千伏以至几百千伏 的电压(叫做管电压)时，电子就从阴极向阳极方向加速飞行、获得很大的动 能，当这些高速电子撞击阳极时。与阳极金属原子的核外库仑场作用，放出X 射线。电子的动能部分转变为X射线能，其中大部分都转变为热能。电子是从 阴极移向阳极的，而电流则相反，是从阳极向阴极流动的，这个电流叫做管 电流，要调章管电流，只要调章灯丝加热电流即可，管电压的调章是靠调整X 射线装置主变压器的初级电压来实现的。利用射线透过物体时，会发生吸收 和散射这一特性，通过测量材料中因缺陷存在影响射线的吸收来探测缺陷的。 X射线和γ射线通过物质时，其强度逐渐减弱。射线还有个重要性质，就是能 使胶片感光，当X射线或γ射线照射胶片时，与普通光线一样，能使胶片乳剂 层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部 位黑化程度越高，这个作用叫做射线的照相作用。
次照射，以及多次照射之间的时间隔不同，所产生的效应也有差别。
第二章 X射线对人体的影响及危害
（五)照射部位和范围 机体各部位对于射线的辐射敏感性不同，所谓辐射敏感性是指机体由电离
辐射的抵抗能力，即辐射的反应强弱程度或时间快慢，辐射敏感性高的组织 容易受损伤。细胞对辐射的一般规律是，处于正常分裂状态的细胞对辐射是 敏感的，而正常不分裂的细胞则是抗辐射的。 人体各组织对射线的敏感性大致有以下顺序：
第二章 X射线对人体的影响及危害
根据国际放射防护委员会的新建议，将辐射、生物效应分为随机效应和 非随机效应。随机效应是指发生的几率(而非严重程度)与剂量的大小有关的 效应。对于这种效应不存在剂量的阈值，任何微小的剂量也可引起效应，只 是发生的几率极其微小而已.在辐射防护所涉及的剂量范围内，遗传效应和致 癌效应为随机效应。非随机效应的严重程度则随着剂量的变化而改变，对于 这种效应可能存在着剂量的阈值。它是某些特殊组织所独有的躯体性效应。 例如眼晶体的白内障，皮肤的良性损伤，骨髓内细胞的减少，从而引起造血 障碍，性细胞的损伤引起生育能力的损害等。
射线照相法是指用X射线或γ射线穿透试件，以胶片作为记录信息的器材 的无损的检测方法。该方法是最基本的，应用最广泛的一种射线检测方法。
第一章 X射线检测的原理及探伤机构造
X射线是从X射线管中产生的，X射线管是一种两极电子管。将阴极灯丝 通电使之白炽电子就在真空中放出，如果两极之间加几十千伏以至几百千伏 的电压(叫做管电压)时，电子就从阴极向阳极方向加速飞行、获得很大的动 能，当这些高速电子撞击阳极时。与阳极金属原子的核外库仑场作用，放出X 射线。电子的动能部分转变为X射线能，其中大部分都转变为热能。电子是从 阴极移向阳极的，而电流则相反，是从阳极向阴极流动的，这个电流叫做管 电流，要调章管电流，只要调章灯丝加热电流即可，管电压的调章是靠调整X 射线装置主变压器的初级电压来实现的。利用射线透过物体时，会发生吸收 和散射这一特性，通过测量材料中因缺陷存在影响射线的吸收来探测缺陷的。 X射线和γ射线通过物质时，其强度逐渐减弱。射线还有个重要性质，就是能 使胶片感光，当X射线或γ射线照射胶片时，与普通光线一样，能使胶片乳剂 层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部 位黑化程度越高，这个作用叫做射线的照相作用。
医用数字化X射线诊断设备质量控制检测-以DR专项检测为例57页PPT
▪
29、勇猛、大胆和坚定的决心能够抵得上武器的精良。——达·芬奇
▪
30、意志是一个强壮的盲人，倚靠在明眼的跛子肩上。——叔本华
谢谢！57Fra bibliotek医用数字化X射线诊断设备质量控制检测以DR专项检测为例
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
▪
26、要使整个人生都过得舒适、愉快，这是不可能的，因为人类必须具备一种能应付逆境的态度。——卢梭
▪
27、只有把抱怨环境的心情，化为上进的力量，才是成功的保证。——罗曼·罗兰
▪
28、知之者不如好之者，好之者不如乐之者。——孔子
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线的产生
轫致辐射:高速电子突然中止 X射线
99%＝热能 1%＝ X射线
X射线是一种有能量的电磁波
普通X射线成像的原理
DR系统的组成
一、X射线产生部分 二、成像及图像处理部分
一、 X射线产生部分
1、控制台 2、高压发生器 3、X线球管 4、限束器 5、其他
普通医用X射线诊断设备系统
X射线球管的结构
焦点
限束器
限束器：能任意调节X射线照射野的大小
滤线栅
构造：X射线滤线栅是由 一定厚度、高度的高吸收 X射线铅材料片条和低吸 收X射线铝材料片条所组 成的。
作用：滤线栅可以减少被 照体产生的散射线,改善X 射线影像的对比度和清晰 度，从而提高X射线影像 的质量和医疗诊断效果
DR成像板
非晶硒探测器参数
探测器有效探测面积：35X43cm 采集矩阵：2560x3072 像素大小：139×139μm 采集像素A/D转换位数：14bit 空间分辨率：3.6lp/mm
非晶硒探测器特性：
优点：
1、直接光电转换 2、直接读出 3、量子检测率（DQE）较高 4、曝光宽容度大 5、后处理功能强大
《放射诊疗管理规定》
（二）定期进行稳定性检测、校正和维护保养，由省级以 上卫生行政部门资质认证的检测机构每年至少进行一次状 态检测； 第二十四条 医疗机构应当制定与本单位从事的放射诊疗项 目相适应的质量保证方案，遵守质量保证监测规范。
质量保证：为获得稳定的高质量的x射线影像，同时又使人 员的受照剂量和所需费用达到合理的最低水平所采取的有计 划的系统行动。
探测器类型
影像区面积 像素矩阵 像素大小
DR成像板的分类
1、直接直接能量转换-非晶硒 2、间接间接能量转换-非晶硅和CCD
一、非晶硒探测器结构及其成像原理:(直接成像)
直接成像 X线
非晶硒感光层 电信号
影像数字信息
非晶硒探测器
直接数字化X线成像的平板探测器，利用了非晶硒的光电 导性，将X线直接转换成电信号，形成全数字化影像。
成像原理：X线粒子射入加有高电压的非晶硒感光层，其 中原本定向移动的电荷发生电导率的改变，伴随着空穴 电子对分布不均匀的形成，感光层内就有了不均匀聚集 的电荷通过薄膜晶体管阵列转换为可测的电信号，再进 行A/D转换，成为可直接由计算机进行处理的数字信号
（一）各级医院放射科应建立影像质量保证工作小组，小 组成员应包括高年资影像诊断医师、放射科技师、影像设 备维修人员相关专业工程技术人员，一般由5-7人组成。
（二）放射科常规X线、CT、MR、DSA统一管理，放射科 主任负责影像质量保证方案的全面实施，组织定期和不定 期的核查。影像质量保证工作小组成员中，影像设备维修 人员或相关专业工程技术人员负责影像设备正常运行，保 证影像设备运行稳定，参数准确，发生设备故障及时检修。
质量控制：通过对x射线诊断设备的性能检测和维护，对X射 线影像形成过程的监测和校正行动，保证影像质量的技术。
质量管理：为使质量保证计划得以贯彻实施，使各种检测能 正常进行，其结果得到评价，相关的校正行动得以实施而采 取的管理措施。
医疗机构质量控制程序示例
为加强放射科影像质量管理和质量控制，保证放射 科诊断质量和医疗安全，落实“医疗质量持续改进 计划"，参照浙江省医院放射科影像质量保证方案， 制定本市放射科影像质量保证方案。
测元阵列层的不同，其信号读出、放大、A/D转换和 输出等部分基本相同。
非晶硅探测器
非晶硅平板探测器，是一种以非晶硅光电二极管阵列为核心的 X线影像探测器。
它利用碘化铯（CsI）的特性， 将入射后的X线光子转换成可 见光，再由具有光电二极管作用的非晶硅阵列变为电信号，通 过外围电路检出及A/D转换，从而获得数字化图像。
一、放射科影像质量保证组织和人员职责分工
技师负责X线检查、CT、MRI扫描过程的质量控制。影 像诊断医师负责诊断操作的质量控制和影像诊断报告质 量的控制。
（三）各种设备日常保养责任落实到人。
二、成像原理
X射线的发现
1895年11月，德国物理学家伦琴在维尔 茨堡大学的实验室里，拉上物理实验室 厚厚的窗帘，屋子里一片漆黑，伦琴摸 黑顺利做完了实验。但是，在冲洗才做 完的实验照片时，他发现放在放电管旁 边的一盒照相底片曝光了…… 1900年4月1日，伦琴第一个获得了诺贝 尔物理学奖
医用X射线诊断设备质量控制
——数字化X射线摄影（DR）系统
2018-06-13
一、相关法规 二、成像原理 三、质量控制
一、相关法规
《放射诊疗管理规定》
第五条 医疗机构应当采取有效措施，保证放射防护、安 全与放射诊疗质量符合有关规定、标准和规范的要求。 第二十条 医疗机构的放射诊疗设备和检测仪表，应当符 合下列要求： （一）新安装、维修或更换重要部件后的设备，应当经省 级以上卫生行政部门资质认证的检测机构对其进行检测 （验收），合格后方可启用；
由于其经历了Ｘ射线－可见光－电荷图像－数字图像的成像过 程，通常也被称作间接转换型平板探测器。
非晶硅平板探测器具有成像速度快，良好的空间及密度分辨率， 高信噪比，直接数字输出等优点。来自碘化铯 针柱直径 6μm
主要非晶硅平板探测器参数说明
探测器
法国Trixell Pixium 4600
美国GE Revolution
缺点：
FPD对环境温度，湿度 要求较高，需要较高的 偏直电压，刷新速度慢， 仍不能满足动态摄影， 所以不常用。
二、非晶硅探测器结构及其成像原理：(间接成像)
分碘化铯（CsI）+非晶硅和硫氧化钆GOS+非晶硅 结构由碘化铯闪烁体层、非晶硅光电二极管阵列、行
驱动电路以及图像信号读取电路四部分。 与非晶硒平板探测器的主要区别在于荧光材料层和探
医疗机构质量控制程序示例
一、放射科影像质量保证组织和人员职责分工 二、放射科工作人员准入要求 三、影像质量评价制度 四、影像质量评价标准 五、诊断报告书写格式和质量评价标准 六、影像检查过程的质量控制 七、相关资料的记录、保存 八、医疗安全的保证 九、影像检查设备的质量控制
一、放射科影像质量保证组织和人员职责分工
