软电线的接线方法

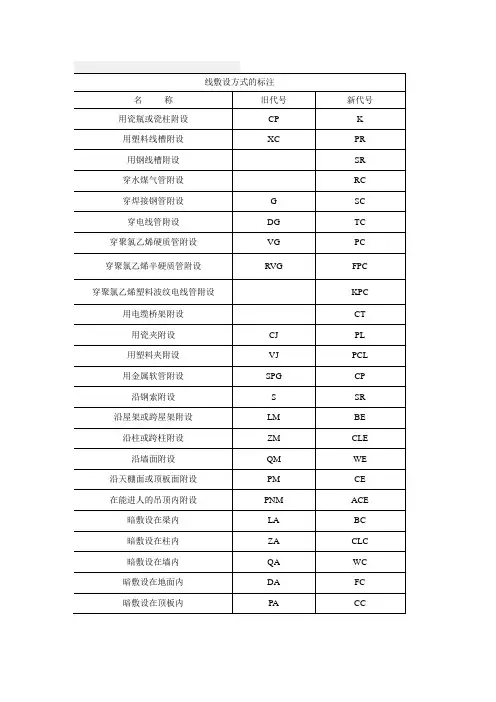

线敷设方式的标注

名 称 旧代号 新代号

用瓷瓶或瓷柱附设 CP K

用塑料线槽附设 XC PR

用钢线槽附设 SR

穿水煤气管附设 RC

穿焊接钢管附设 G SC

穿电线管附设 DG TC

穿聚氯乙烯硬质管附设 VG PC

穿聚氯乙烯半硬质管附设 RVG FPC

穿聚氯乙烯塑料波纹电线管附设 KPC

用电缆桥架附设 CT

用瓷夹附设 CJ PL

用塑料夹附设 VJ PCL

用金属软管附设 SPG CP

沿钢索附设 S SR

沿屋架或跨屋架附设 LM BE

沿柱或跨柱附设 ZM CLE

沿墙面附设 QM WE

沿天棚面或顶板面附设 PM CE

在能进人的吊顶内附设 PNM ACE

暗敷设在梁内 LA BC

暗敷设在柱内 ZA CLC

暗敷设在墙内 QA WC

暗敷设在地面内 DA FC

暗敷设在顶板内 PA CC 暗敷设在不能进人的吊顶内 PNA ACC

线吊式 CP

自在器线吊式 X CP

固定线吊式 X CP

防水线吊式 X CP

吊线器式 X CP

链吊式 L CH

管吊式 G P

壁装式 B W

吸顶式或直附式 D S

嵌入式 R R

顶棚内安装 DR CR

墙壁内安装 BR WR

台上装 T

支架上安装 J SP

柱上安装 Z CL

座装 ZH HM

电力电缆的型号及品种主要有以下几个方面：

35kV及以下电力电缆型号及产品表示方法

1.用汉语拼音第一个字母的大写表示绝缘种类、导体材料、内护层材料和结构特点。如用Z代表纸（zhi）；L代表铝（lv）；Q代表铅（qian）；F代表分相（fen）；ZR代表阻燃（zuran）；NH代表耐火（naihuo）。

2.用数字表示外护层构成，有二位数字。无数字代表无铠装层，无外被层。第一位数字表示铠装，第二位数字表示外被，如粗钢丝铠装纤维外被表示为41。

3.电缆型号按电缆结构的排列一般依次序为：绝缘材料；导体材料；内护层；外护层。 4.电缆产品用型号、额定电压和规格表示。其方法是在型号后再加上说明额定电压、芯数和标称截面积的阿拉伯数字。如VV42－10 3×50表示铜芯、聚氯乙稀绝缘、粗钢线铠装、聚氯乙稀护套、额定电压10kV、3芯、标称截面积50mm2的电力电缆。

电线及电缆接线施工工艺

㈠技术要求

1、电线、电缆接线必须准确，并联运行电线或电缆的型号、规格、长度、相位应一致。

2、电线、电缆的回路标记应清晰，编号准确

3、导线连接技术要求

⑴接头电阻小。要求导线的连接接线为连接部位的面接触，不应是部分部位的连接，更不允许为点接触接线。要求软导线的多股受电基本均匀。并且不允许损伤导线截面。

⑵接线连接应牢固可靠，不因外力因素使连接处脱开。

⑶接线连接处（接头）的绝缘性能应良好且牢固可靠。

⑷导线的接头应位于接线盒中，不允许在管内有导线的连接接头，以方便建设单位检修。

⑸剖开导线绝缘层时，不应损伤导线线芯。

⑹当设计中没有特殊规定时，导线连接接线应采用焊接连接、压板压接或套管压接。

⑺导线采用熔焊连接时，连接焊缝不应有凹陷、夹渣、断股、裂缝及根部未焊合的缺陷；焊缝的外形尺寸应符合焊接工艺文件的规定，焊接后应清除残余焊药和焊渣。

⑻导线采用锡焊连接时，焊缝应饱满，表面光滑；焊剂应无腐蚀性，焊接后应清除残余焊剂。

⑼导线采用压板或其他专用夹具压接连接时，压板或专用夹具应与导线线芯规格相匹配；紧固件应拧紧到位，防松装置应齐全。

⑽套管连接器和压模等应与导线线芯规格相匹配；压接时，压接深度、压口数量和压接长度应符合产品技术文件的有关规定。

⑾芯线连接后，绝缘带应包缠均匀紧密，其绝缘强度不应低于导线原绝缘层的绝缘强度；在接线端子的根部与导线绝缘层间的空隙处，应采用绝缘带包缠严密。

⑿在电气设备、器件的接线端子上接线时，每个端子宜接人一根线，最多不得超过两根线。 ⒀接线端子应与导线规格相匹配，不应使用小端子接大截面导线。

㈡导线连接操作工艺说明

1、线头的剖削

⑴线头的剖削通常采用下述几种方法之一：

①用剥线钳剥削线头绝缘层；

②用尖嘴钳或钢丝钳剥削线头绝缘层；

③用电工刀剖削线头绝缘头。

④其中，前两种方法适用于截面较小的绝缘导线线头绝缘层的剥削，用电工刀剖削线头绝缘层的方法适宜于各种规格的绝缘导线。

轻松装修就上装轻松网()

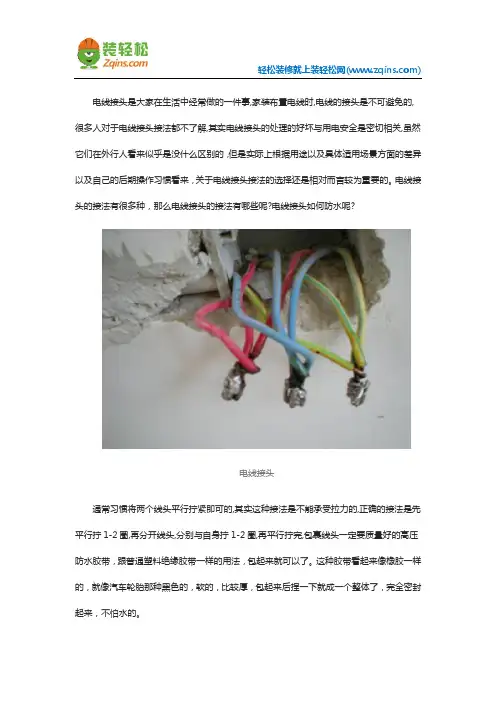

电线接头是大家在生活中经常做的一件事,家装布置电线时,电线的接头是不可避免的,很多人对于电线接头接法都不了解,其实电线接头的处理的好坏与用电安全是密切相关,虽然它们在外行人看来似乎是没什么区别的，但是实际上根据用途以及具体适用场景方面的差异以及自己的后期操作习惯看来，关于电线接头接法的选择还是相对而言较为重要的。电线接头的接法有很多种，那么电线接头的接法有哪些呢?电线接头如何防水呢?

电线接头

通常习惯将两个线头平行拧紧即可的,其实这种接法是不能承受拉力的,正确的接法是先平行拧1-2圈,再分开线头,分别与自身拧1-2圈,再平行拧完,包裹线头一定要质量好的高压防水胶带，跟普通塑料绝缘胶带一样的用法，包起来就可以了。这种胶带看起来像橡胶一样的，就像汽车轮胎那种黑色的，软的，比较厚，包起来后捏一下就成一个整体了，完全密封起来，不怕水的。 轻松装修就上装轻松网()

电线接头

线路中有外接电源时的接法,通常的电线接头都是这样的接法,才能保证电线接头不发生打火、短路,与接触不良的现象,分支线路就是这种接法,电源线接头分为“十”字接法、“-”字接法、“丁”字接法等等。接头应缠牢，光滑无刺。在线头断开前，应先用钢丝钳丝轻压一下，再缠绕至口处，然后左右摆动，线头就会很地服贴地在接头处断开。如果接头在干燥处，应先用绝缘黑布裹两层，再裹塑料胶带(也叫PVC胶粘带)两层，再用绝缘自粘带拉长200%左右裹二三层，最后裹两层塑料胶带。不能直接使用塑料胶带,因为塑料胶带时间一长易生胶错位、胶开;电器负荷重时，接头发热，塑料胶带易熔化收缩;电源接头在接线盒内相互压，接头有毛刺时，很容易戳空塑料胶带等，这些隐患直接危及人身安全，引起线路适中，造成火灾。而使用绝缘黑胶布就不会出现以上情况，它具有一定的强度、柔性，能长期紧裹着接头处，受时间及温度影响而干固定型，不会脱落，并且阻燃。再者，用绝缘黑胶布裹后 轻松装修就上装轻松网()

- 1 - 电线的快速接线方法

电线接线是电气工程中的基本操作之一，它不仅影响电路的安全可靠运行，还涉及到电器设备的使用寿命和性能。常见的电线接线方法有压接、绞接、焊接等多种，但在快速接线的场合，我们需要掌握以下方法：

1.插接法：即将电线插入插头或插座中，通常用于电器设备的插拔和连接。这种方法快速方便，但接触不够牢固，易松脱。

2.压接法：使用压线钳将电线压入接线端子中，形成物理上的压紧力，使电线与端子之间形成紧密的接触。压接法牢固可靠，但需要注意选择合适的接线端子，避免损坏电线。

3.绞接法：将两根或多根电线交叉编绞在一起，形成物理上的摩擦力和电子间的电磁力，达到导电和连接的目的。绞接法适用于导线较软、搬动频繁的场合，但需要注意编绞密度和长度，避免影响电流传输和电线寿命。

4.焊接法：使用电焊机将电线和接线部分焊接在一起，形成不可逆的物理连接。焊接法牢固可靠，但需要注意焊接过程中的温度和电流控制，避免损坏电线和接线部分。

需要注意的是，在进行任何接线操作前，应先切断电源，确保操作安全。同时，应根据电线的材质、规格和使用环境选择合适的接线方法和压接工具，避免出现接触不良、短路、漏电等问题。
