xxx隧道衬砌台车结构计算书

  • 格式：doc
  • 大小：176.50 KB
  • 文档页数：10

XXXXXXXXXX引水隧道项目

衬砌台车计算书

编制：

校核：

审核：

2017年10月

xxxxx项目衬砌台车计算书

1.计算依据

1、《xxxxx施工图设计》

2、《衬砌台车结构设计图》

3、《钢结构设计规范》(GB 50017-2003)

4、《混凝土结构设计规范》(GB 50010-2002)

2. 概况

xxxxx隧道衬砌模板系统及台车布置图如下图2.1-2.2。隧道二衬模板由一顶模、两侧模组成，模板均由6mm钢板按照二衬外轮廓线卷制而成。顶模模板拱架环向主肋采用I10工字钢,加工成R=1447mm，L=3650mm的圆弧拱形，拱架环向肋板间距1m，拱架纵肋采用∠45*45*6的角钢，间距30cm；侧模模板拱架环向肋板采用1524mm长的I14工字钢，侧模环向肋板在隧洞腰线以上部分加工成加工成R=1447mm，L=527mm的圆弧拱形，腰线以下加工成R=3327mm，L=997mm的圆弧拱形，拱架环向肋板间距1m，拱架纵肋采用∠45*45*6的角钢，间距30cm。

衬砌台车由顶拱支撑、台车门架结构、走行系统、顶升系统及侧模支撑系统组成，纵向共9m长。顶拱支撑采用H200×200×8.0立柱，纵向焊接通长的∠45*45*6的角钢组成钢桁架，焊接于台车门市框架主横梁上，支撑顶模。衬砌台车门式框架立柱采用H200×200×8.0型钢、横梁、纵梁均采用I20a工字钢焊接组成，其节点处焊接1cm厚的三角连接钢板缀片进行加固。本衬砌台车与顶拱支撑焊接为一个整体。进行顶模的安装及拆除时，在轨道两侧支垫20*20*60cm的枕木，枕木上安放千斤顶进行台车和顶拱支撑系统的整体升降。侧模支撑系统的螺旋丝杆，每断面设置4个。下部螺旋丝杆水平支承于台车的I20a纵梁上，上部螺旋丝杆水平支撑于台车的I20a立柱上。三角板与构件之间焊接为满焊,焊脚高度10mm；焊缝不允许出现咬边、未焊透、裂纹等缺陷。模板系统及台车构件均采用Q235普通型刚。

图2.1 隧道二衬模板布置图

图2.2 隧道二衬台车布置图

图2.2 隧道二衬台车纵向布置图

3 荷载计算

3.1 主要技术参数

①、钢弹性模量Es＝2.06×105MPa；

②、混凝土自重γ=26kN/m3；

③、Q235钢材的材料强度：许用正应力[σ]=215MPa，许用弯曲应力[σw]=215MPa，许用剪应力[τ]=125MPa；

3.2 衬砌台车荷载计算：

台车长9m，二次衬砌厚度为0.25m。

①二衬混凝土自重荷载：

P1=γh=26*0.25=6.5KN/m2

②新浇混凝土对模板测面的压力：

浇筑时混凝土温度取T=10℃，泵送混凝土按照20m3/h计算，由隧道衬砌断面衬砌厚度、衬砌台车图纸可以计算出衬砌混凝土的浇筑速度。

V=20/（9*5.174*0.25）=1.72m/h。

新浇混凝土对模板单元的侧压力可按下式进行计算：

Pmax=0.22*γ*t*β*V0.5

其中：

β——混凝土塌落度影响系数，当塌落度≥11cm时，取β=1.15；

t——混凝土初凝时间，一般t=200/（T+15）,实际混凝土初凝在5h左右；

故P2=0.22*26*5*1.15*1.720.5=43.14KN/m2；

③振捣混凝土荷载：

P3=2KN/m2；

④施工人员及机具荷载：

P2=2KN/m2；

临时结构荷载组合系数按照：1.0×恒载+1.2*活载。

4.二衬模板、衬砌台车强度刚度验算

4.1 二衬模板

①6mm钢板计算

二衬模板采用6mm的钢板，纵肋间距30cm，主肋间距1m。钢板界面特性系数计算如下：其中b=1m，h=6×10-3m，l=0.3m。

W=1/6*b*h2=1/6×1×（6×10-3）2m3=6×10-6m3

I=1/12*b*h3=1.8×10-8m4

则拱顶面板：

q=1.0*(26*0.25*1+78.5*0.006*1)+1.2*4*1=11.77KN/m；按简支梁计算，其弯矩为

mkNqlM•132.03.0*77.11*818122max；

则正应力：MPaMPammKNWMw20522106*132.036

挠度：mmlmmEIql2.1250/33.010*8.11006.23843.01077.11538458543-4

侧墙面板：

q=1.0×43.14×1+1.2×4×1=47.94KN/m；按简支梁计算，其弯矩为

mkNqlM•539.03.0×94.47×818122max

则MPaMPammKNWMw2058.89106*539.036

挠度：mmlmmEIql2.1250/14.110×8.11006.23843.01094.47538458543-4

故6mm混凝土面板满足要求。

②纵肋∠45*45*6角钢

纵肋∠45*45*6角钢间距为30cm，其支撑拱圈主肋间距1m（两主肋间加了环向∠45*45*6次肋角钢）。∠45*45*6角钢的截面系数：

W=7×10-6m3 I=1.8×10-8m4

qmax=1.0×43.14×0.3+1.2×4×0.3=14.38KN/m；

按简支梁计算，其弯矩为：mkNqlM•45.05.038.14818122max

则MPaMPammKNWMw2052.64107*45.036

挠度：mmlmmEIql2250/2.110*33.91006.23845.01038.14538458543-4

③顶模拱圈主肋I12工字钢

顶模拱圈主肋I12工字钢的截面系数：

W=77×10-6m3 I=488×10-8m4

其荷载计算考虑二衬混凝土重、模板、纵向角钢、I12工字钢自重以及浇筑混凝土侧压力（由于顶板处于隧道腰线以上，而侧压力与浇筑高度有关，因此顶板计算时可按0.5倍最大侧压力计）。顶板下三立柱支撑间距分别为0.48m、0.55m、0.55m、0.48m。则荷载为：

33.64KN/m=1×4×1.2+0.5*1*43.14+0.01×16.9+0.01/0.3×3.98+1×0.006×78.5+1×0.25×26×1.0=q 按简支梁计算，其弯矩为：

mkNqlM•27.155.064.33818122max；

其支点反力为：

kNqlF251.955.064.332121；

则最大正应力：MPaMPammKNWMw2055.161077*27.136

最大挠度：mmlmmEIql44.3250/03.0104881006.238455.01064.33538458543-4

④侧模拱圈主肋I16工字钢

侧模拱圈主肋I16工字钢的截面系数：

W=141×10-6m3 I=1130×10-8m4

侧模拱圈主肋所受的荷载主要为混凝土的侧压力，按最大侧压力考虑，并考虑1.2的胀模系数。则荷载为

q=1.0*1.2*43.14*1.0+1.2*4*1.0=56.57KN/m

侧模拱圈主肋由两螺旋丝杆支撑于台车门架上，两螺旋丝杆间距1m；运用SMSolve软件建立悬挑梁模型如下：

图4.1 侧模拱圈主肋计算模型

经软件求解，得到支点反力为F1=50.18KN,F2=36.04KN；最大弯矩为Mmax=4.94KN*m。

图4.2 侧模拱圈主肋弯矩及支点反力图

则最大正应力：MPaMPammKNWMw2053510141*94.436

最大挠度：mmlmmEIql4250/3.01011301006.238411057.56538458543-4

4.2 台车结构计算

主要对顶模支撑、台车门架进行结构受力计算。

①顶模支撑立柱

顶模支撑立柱承受顶模部分二衬混凝土重量、模板、拱架、浇筑时的侧压力等。以纵向1m长度为计算单位，荷载总重为：

F=26×0.25×3.65+78.5×0.006×3.65+3.98×10-2×13+14.2×10-2×3.65+43.14×0.5×3.65×1=105KN；

顶模由3根立柱支撑，每根立柱平均受力为35KN；顶模支撑立柱长度分别为0.414m、0.576m、0.414。H200×200×8×12型钢的截面系数：

W=461×10-6m3 I=4610.5×10-8m4

A=62.08cm2 ix=8.61cm

则长、短立柱的长细比为

69.661.810576.0211xil 81.461.810414.0212xil

查表得ψ=0.998，则

MPaMPaAF20564.51008.62103523

MPaMPaAFb20565.51008.62998.0103523

则顶模支撑立柱的强度及稳定性满足要求。

②台车门架计算

台车门架主横梁采用I20a工字钢，长度2.36m，两端悬挑0.24m。主要受力为顶模支撑三根立柱传递的竖向轴力以及立柱的自重。故荷载为：

F=35KN+27.9×0.576×0.01KN+4×1×3.98×0.01KN=35.32KN；

在SMSolve软件中建立计算模型如下：

图4.3 台车门架主横梁计算模型

经软件求解，得到支点反力为F1=55.23KN,F2=50.73KN；最大弯矩为Mmax=28.96KN*m。

I20a工字钢的截面系数：W=237×10-6m3 I=2370×10-8m4

则最大正应力：MPaMPammKNWMw2052.12210237*96.2836

最大挠度：mmlmmEIFl5.7250/38.21023701006.238488.11032.35193841985333

台车门架立柱采用H200×200×8×12型钢，其受力包括由门架主横梁传递的竖向力荷载Fmax=55.23KN；以及由上部侧模支撑丝杆传递的水平力F1=50.18KN（上丝杆轴力）。

1）立柱竖向强度、稳定性

立柱的长细比为

25.1561.810313.1211xil

查表得ψ=0.988，则

MPaMPaAF20590.81008.621023.5523

合集下载

隧道二衬台车模板力学设计检算计算书

隧道二衬台车模板力学设计检算计算书

莫家寨隧道模板台车设计检算

根据台车的使用情况，台车在每一模注浆即将完毕时，整模砼仍处于流体状态时所受作用力最大。这时台车顶模、侧模、前后端的堵头板及隧道开挖面组成一个封闭的空间，其间的混泥土处于流体状态，故可依据流体力学计算台车的受力。

一、 边墙部分受力分析：

当混泥土处于流体状态时，侧模

只受水平向上的压力，并且，随着混

凝土的逐渐凝固，这种压力越来越小。

8.178.178.17332113.323.323.321.2.45109.892.45109.8960212FpgyldyydyyKN p混凝土密度；gl重力加速度；台车衬砌长度；

二、 顶拱受力分析：

顶拱混凝土在没有凝固时，对顶拱的作用力可分解为水平压力（F11）和垂直压力（F⊥）。

00009011129032121sincos12.45109.84.219sincos241201FpgRldKN（）R

000090212903212sin12.45109.84.219cossin242749FpgRrdKNl（）sin

当混凝土凝固时，顶拱只承受顶部混凝土的重力，而侧拱不受0.02内轨顶面0.02

力。这时，顶部混凝土的重力计算如下：

0307822.45109.8(4.210.5)3.142192182360GpvgKN

根据以上分析，整个台车的受力可分解为水平受力（F11）和重力直压力（F⊥），故有：

111201224022182FKNFKN

三、 台车主要零部件的强度校核

1. 上部台架立柱（4×7+4）

2182159.872.8.32FNKNn [说明：15×9.8为拱板重量]；

而[σ]=235MPa 3472.81028.925.1510NMPas；σ＜[σs]；故满足强度条件。

隧道二衬结构计算书全文

隧道二衬结构计算书全文

3 蓁山隧道二衬结构计算

3.1 基本参数

1.二衬参数表

二次衬砌采用现浇模筑混凝土，利用荷载结构法进行衬砌内力计算和验算。

二次衬砌厚度设置见表3.1。

表3.1 二次衬砌参数表

围岩级别 拱墙厚度h/cm 仰拱厚度h/cm 砼级别 钢筋种类 钢筋直径

Ⅱ 35 35 C30 HRB335 14

Ⅲ 40 45 C30 HRB335 20

Ⅳ 40 45 C30 HRB335 20

Ⅴ 50 55 C35 HRB335 20

22（加强）

Ⅴ级加强围岩（下穿凤凰台路） 60 70 C35 HRB335 25

2.计算断面参数确定

隧道高度h=内轮廓线高度+衬砌厚度+预留变形量

隧道跨度b=内轮廓线宽度+衬砌厚度+预留变形量

各围岩级别计算断面参数见表3.2。

表3.2 计算断面参数（单位：m）

围岩级别 隧道高度H 隧道宽度B 预留变形量/cm 开挖高度 开挖宽度

Ⅱ 10.81 12.86 4 10.84 12.90

Ⅲ 11.14 13.32 7 11.21 13.39

Ⅳ 11.31 13.46 9 11.40 13.55

Ⅴ 11.63 13.60 12 11.75 13.72

Ⅴ级加强围岩（下穿凤凰台路） 11.96 13.86 14 12.10 14.00

3.设计基本资料

围岩容重：3/5.20mkNs

二衬材料：C30、C35混凝土

弹性抗力系数：3/250000mkNK

材料容重：3/25mkNh

弹性模量：kPaEh7103

二衬厚度：35/40/45/50/55/60/65/70cm

铁路等级：客运专线

行车速度：200km/h

隧道建筑限界：双线，按200km/h及以上的客运专线要求设计

线间距：4.4m

曲线半径：1800m，4000m

牵引种类：电力

隧道台车计算书

隧道台车计算书

1

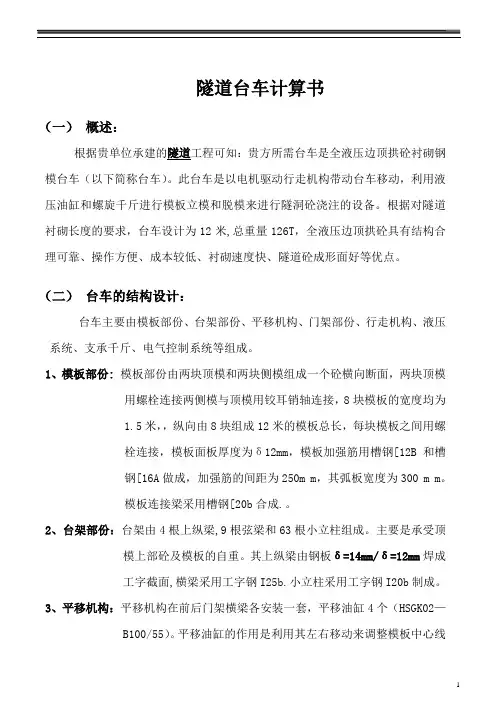

隧道台车计算书
