SDHSDH技术之数字通信和计算机技术的发展16管理、维护及指配以保证信息能够正常灵活地传送，它又分为再生段开销（Rege nerator Section OverHead，RSOH）和复用段开销（Multiplex Section OverHead，MSOH）；净负荷区用于存放真正用于信息业务的比特和少量的用于通道维护管理的通道开销字节；管理单元指针用来指示净负荷区内的信息首字节在STM－N帧内的准确位置以便接收时能正确分离净负荷。

SDH的帧传输时按由左到右、由上到下的顺序排成串型码流依次传输，每帧传输时间为125μs，每秒传输1／125×1000000帧，对STM－1而言每帧字节为8bit×（9×270×1）=19440bit，则STM－1的传输速率为19440×8000=155.520Mbit／s；而STM－4的传输速率为4×155.520Mbit／s=622.080Mbit／s；STM－16的传输速率为16×155.520（或4×622.080）=2488.320Mbit／s。

SDH传输业务信号时各种业务信号要进入SDH的帧都要经过映射、定位和复用三个步骤：映射是将各种速率的信号先经过码速调整装入相应的标准容器（C），再加入通道开销（POH）形成虚容器（VC）的过程，帧相位发生偏差称为帧偏移；定位即是将帧偏移信息收进支路单元（TU）或管理单元（AU）的过程，它通过支路单元指针（TU PTR）或管理单元指针（AU PTR）的功能来实现；复用则是将多个低价通道层信号通过码速调整使之进入高价通道或将多个高价通道层信号通过码速调整使之进入复用层的过程。

编辑本段四、SDH的特点SDH之所以能够快速发展这是与它自身的特点是分不开的，其具体特点如下：特点（1）SDH传输系统在国际上有统一的帧结构数字传输标准速率和标准的光路接口，使网管系统互通，因此有很好的横向兼容性，它能与现有的PDH完全兼容，并容纳各种新的业务信号，形成了全球统一的数字传输体制标准，提高了网络的可靠性；（2）SDH接入系统的不同等级的码流在帧结构净负荷区内的排列非常有规律，而净负荷与网络是同步的，它利用软件能将高速信号一次直接分插出低速支路信号，实现了一次复用的特性，克服了PDH准同步复用方式对全部高速信号进行逐级分解然后再生复用的过程，由于大大简化了DXC，减少了背靠背的接口复用设备，改善了网络的业务传送透明性；（3）由于采用了较先进的分插复用器（ADM）、数字交叉连接（DXC）、网络的自愈功能和重组功能就显得非常强大，具有较强的生存率。

因SDH帧结构中安排了信号的5％开销比特，它的网管功能显得特别强大，并能统一形成网络管理系统，为网络的自动化、智能化、信道的利用率以及降低网络的维管费和生存能力起到了积极作用；（4）由于SDH多种网络拓扑结构，它所组成的网络非常灵活，它能增强网监，运行管理和自动配置功能，优化了网络性能有，同时也使网络运行灵活、安全、可靠，使网络的功能非常齐全和多样化；（5）SDH有传输和交换的性能它的系列设备的构成能通过功能块的自由组合，实现了不同层次和各种拓扑结构的网络，十分灵活；（6）SDH并不专属于某种传输介质，它可用于双绞线、同轴电缆，但SDH用于传输高数据率则需用光纤。

这一特点表明，SDH既适合用作干线通道，也可作支线通道。

例如，我国的国家与省级有线电视干线网就是采用SDH，而且它也便于与光纤电缆混合网(HFC)相兼容。

（7）从OSI模型的观点来看，SDH属于其最底层的物理层，并未对其高层有严格的限制，便于在SDH上采用各种网络技术，支持ATM或IP传输；（8）SDH是严格同步的，从而保证了整个网络稳定可靠，误码少，且便于复用和调整；（9）标准的开放型光接口可以在基本光缆段上实现横向兼容，降低了联网成本。

SDH的缺点，1，频带利用率低。

可靠性和有效性是矛盾的，增加了有效性必将降低可靠性，增加了可靠性也会相应的使有效性降低。

例如，收音机的选择性增加，可选的电台就增多，这样就提高了选择性。

但是，由于这时频带相应的会变窄，必然会使音质下降，也就降低了可靠性。

2，指针调整机理复杂。

SDH体制可以从高速信号（STM-1）中直接下低速信号（例如2Mbit/s），省去了多级复用，解复用过程，这种功能的实现是通过指针机理来完成的。

但是，指针功能的实现增加了系统的复杂性。

最重要的是系统产生SDH的一种特有抖动—由指针调整引起的结合抖动。

3，软件的大量使用对系统的安全性的影响。

在病毒无处不在的今天，软件的的大量使用，很容易受到病毒的破坏，加上人为操作，软件故障，对系统的影响也是致命的。

编辑本段五、SDH的应用由于以上所述的SDH的众多特性，使其在广域网领域和专用网领域得到了巨大的发展。

中国移动、电信、联通、广电等电信运营商都已经大规模建设了基于SDH的骨干光传输网络。

利用大容量的SDH环路承载IP业务、ATM业务或直接以租用电路的方式出租给企、事业单位。

而一些大型的专用网络也采用了SDH技术，架设系统内部的SDH光环路，以承载各种业务。

比如电力系统，就利用SDH环路承载内部的数据、远控、视频、语音等业务。

而对于组网更加迫切、而又没有可能架设专用SDH环路的单位，很多都采用了租用电信运营商电路的方式。

由于SDH基于物理层的特点，单位可在租用电路上承载各种业务而不受传输的限制。

承载方式有很多种，可以是利用基于TDM技术的综合复用设备实现多业务的复用，也可以利用基于IP的设备实现多业务的分组交换。

SDH技术可真正实现租用电路的带宽保证，安全性方面也优于VPN等方式。

在政府机关和对安全性非常注重的企业，SDH租用线路得到了广泛的应用。

一般来说，SDH可提供E1、E3、STM-1或STM-4等接口，完全可以满足各种带宽要求。

同时在价格方面，也已经为大部分单位所接受。

编辑本段六、SDH的发展趋势SDH作为新一代理想的传输体系，具有路由自动选择能力，上下电路方便，维护、控制、管理功能强，标准统一，便于传输更高速率的业务等优点，能很好地适应通信网飞速发展的需要。

迄今，SDH得到了空前的应用与发展。

在标准化方面，已建立和即将建立的一系列建议已基本上覆盖了SDH 的方方面面。

在干线网和长途网、中继网、接入网中它开始广泛应用。

且在光纤通信、微波通信、卫星通信中也积极地开展研究与应用。

近些年，点播电视、多媒体业务和其他宽带业务如雨后春笋般纷纷出现，为SDH应用在接入网中提供了广阔的空间。

SDH技术应用于接入网的好处是：1）对于要求高可靠、高质量业务的大型企事业用户，SDH可以提供较为理想的网络性能和业务可靠性。

2）可以将网管范围扩展至用户端，简化维护工作。

3）利用SDH固有灵活性，可使网络运营者更快、更有效地提供用户所需的长期和短期业务需求。

[2]从技术上来看，接入层的相对带宽需求较小，需要提供IP、TDM，可能还有ATM等综合业务传送。

以SDH 系统为基础并能够提供IP 、ATM 传送与处理的系统（包括TDM、IP与ATM接口，甚至包括IP 和ATM 交换模块）将是解决接入层传送的主要方法，这种方式可廉价地在一个业务提供点（POP）上提供高质量专线、ATM 、IP 等业务的接入、传送和保护。

编辑本段八、SONET与SDH的关系0.SONET与SDH是什么关系[3]?1985年,Bellcore提出SONET(Synchronous Optical Network同步光纤网)标准,美国国家标准协会（ANSI）通过一系列有关SONET标准.1989年,国际电报电话咨询委员会CCITT接受SONET概念制定了SDH(Synchronous Digital Hierarchy,同步数字系列)标准,使之成为不仅适于光纤也适于微波和卫星传输的通用技术体制,与SONET有细微差别, SDH/SONET定义了一组在光纤上传输光信号的速率和格式,通常统称为光同步数字传输网，是宽带综合数字网B-ISDN的基础之一.SDH/SONET采用TDM 技术,是同步系统,由主时钟控制,精度10^-9).两者都用于骨干网传输.是对沿袭应用的准同步数字系列PDH (Plesiochronous Digital Hierarchy)的一次革命.SONET多用于北美和日本,SDH多用于中国和欧洲.1.STM-1/4/16/64是不是一种速率级别标准?是,由CCITT制定的SDH optical速率级别2.SDH信号标准速率等级:STM-1为155.52M,STM-4为622.08M,STM-16为2488.32M,STM-64为9553.28M, STM-256为40G,还有别的STM标准吗?有,STM-1,3,4,6,8,12,16,64,256......以STM-1的倍数递增.3.OC-192是什么东西的速率标准?对应具体速率是多少?还有其他什么OC速率标准?OC-192是SONET的optical速率标准,相当于SONET的Electrical STS-192或SDH的optical STM-64, 即10Gbps.其他oc标准还有oc-1,oc-3,oc-9,oc-12,oc-18,oc-24,oc-36,oc-48,oc-192等,以oc-1的倍数递增.4.SONET速率为51.84M-9.953G,也像SDH一样按某种标准分级吗?,PDH 与WDM的速率上下限分别是多少,像SDH一样按某种标准分级吗?SDH进行速率分级,有Optical STM-1标准SONET也进行速率分级,分Electrical STS-1和Optical OC-1标准PDH速率小于565Mbps,具体速率等级如下:PDH复接等级：基群: 2.048Mb/s 含30路数字电话二次群: 8.448Mb/s 含4个基群三次群: 32.368Mb/s 含4个二次群四次群: 139.264Mb/s 含4个三次群WDM系统使用不同的波长(在1550nm附近)，可以承载多个通路的信息，每条通路速率可以高达2.5Gbps或10Gbps。

第一代WDM系统支持4到16个波长，每个波长通路的速率为2.5Gbps；第二代WDM系统现在能支持32到40个波长，预计能达到100个波长；目前已有能支持1Tbps容量(100个10Gbps通路)的WDM实验系统在进行演示DWDM实验室水平为:100*10Gb/s(100波,每波10Gb/s),中继距离400km；30*40Gb/s(30波,每波40Gb/s),中继距离85km；64*5Gb/s(64波,每波5Gb/s),中继距离720km。

合集下载

IP百科——精选推荐

IP百科——精选推荐

IPIP是英文Internet Protocol（网络之间互连的协议）的缩写，中文简称为“网协”，也就是为计算机网络相互连接进行通信而设计的协议。

在因特网中，它是能使连接到网上的所有计算机网络实现相互通信的一套规则，规定了计算机在因特网上进行通信时应当遵守的规则。

任何厂家生产的计算机系统，只要遵守 IP 协议就可以与因特网互连互通。

IP地址具有唯一性，根据用户性质的不同，可以分为5类。

另外，IP还有进入防护，知识产权，指针寄存器等含义。

目录展开编辑本段基本原理网络互联IP是怎样实现网络互连的？各个厂家生产的网络系统和设备，如以太网、分组交换网等，它们相互之间不能互通，不能互通的主要原因是因为它们所传送数据的基本单元（技术上称之为“帧”）的格式不同。

IP协议实际上是一套由软件程序组成的协议软件，它把各种不同“帧”统一转换成“IP 数据包”格式，这种转换是因特网的一个最重要的特点，使所有各种计算机都能在因特网上实现互通，即具有“开放性”的特点。

数据包那么，“数据包” 是什么？它又有什么特点呢？数据包也是分组交换的一种形式，就是把所传送的数据分段打成“包”，再传送出去。

但是，与传统的“连接型”分组交换不同，它属于“无连接型”，是把打成的每个“包”（分组）都作为一个“独立的报文”传送出去，所以叫做“数据包”。

这样，在开始通信之前就不需要先连接好一条电路，各个数据包不一定都通过同一条路径传输，所以叫做“无连接型”。

这一特点非常重要，它大大提高了网络的坚固性和安全性。

每个数据包都有报头和报文这两个部分，报头中有目的地址等必要内容，使每个数据包不经过同样的路径都能准确地到达目的地。

在目的地重新组合还原成原来发送的数据。

这就要IP具有分组打包和集合组装的功能。

在实际传送过程中，数据包还要能根据所经过网络规定的分组大小来改变数据包的长度，IP数据包的最大长度可达 65535个字节。

IP地址IP协议中还有一个非常重要的内容，那就是给因特网上的每台计算机和其它设备都规定了一个唯一的地址，叫做“IP 地址”。

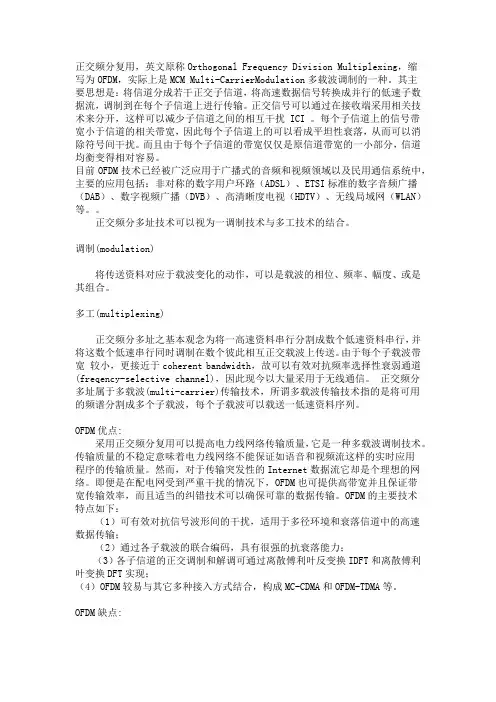

OFDM-通信百科

OFDM-通信百科

正交频分复用，英文原称Orthogonal Frequency Division Multiplexing，缩写为OFDM，实际上是MCM Multi-CarrierModulation多载波调制的一种。

其主要思想是：将信道分成若干正交子信道，将高速数据信号转换成并行的低速子数据流，调制到在每个子信道上进行传输。

正交信号可以通过在接收端采用相关技术来分开，这样可以减少子信道之间的相互干扰 ICI 。

每个子信道上的信号带宽小于信道的相关带宽，因此每个子信道上的可以看成平坦性衰落，从而可以消除符号间干扰。

而且由于每个子信道的带宽仅仅是原信道带宽的一小部分，信道均衡变得相对容易。

目前OFDM技术已经被广泛应用于广播式的音频和视频领域以及民用通信系统中，主要的应用包括：非对称的数字用户环路（ADSL）、ETSI标准的数字音频广播（DAB）、数字视频广播（DVB）、高清晰度电视（HDTV）、无线局域网（WLAN）等。

正交频分多址技术可以视为一调制技术与多工技术的结合。

调制(modulation)将传送资料对应于载波变化的动作，可以是载波的相位、频率、幅度、或是其组合。

多工(multiplexing)正交频分多址之基本观念为将一高速资料串行分割成数个低速资料串行，并将这数个低速串行同时调制在数个彼此相互正交载波上传送。

由于每个子载波带宽较小，更接近于coherent bandwidth，故可以有效对抗频率选择性衰弱通道(freqency-selective channel)，因此现今以大量采用于无线通信。

正交频分多址属于多载波(multi-carrier)传输技术，所谓多载波传输技术指的是将可用的频谱分割成多个子载波，每个子载波可以载送一低速资料序列。

OFDM优点:采用正交频分复用可以提高电力线网络传输质量，它是一种多载波调制技术。

传输质量的不稳定意味着电力线网络不能保证如语音和视频流这样的实时应用程序的传输质量。

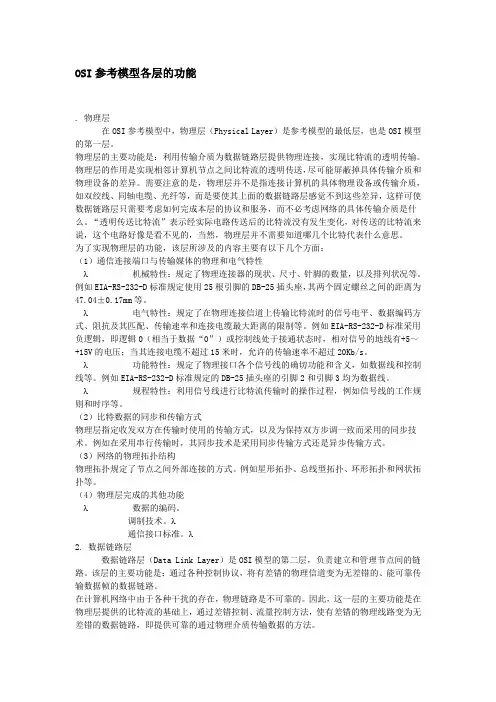

osi七层模型各层功能
