激光切割机使用说明书

激光切割机使用方法说明书

首部：简介

本说明书旨在向激光切割机用户提供详细的使用方法和操作指南，帮助用户正确使用激光切割机，确保安全、高效地完成切割任务。

第一节：激光切割机概述

激光切割机是一种采用激光技术进行切割的高精度设备，广泛应用于金属、非金属材料的切割加工领域。它采用高能密度激光束对工件进行热熔、烧蚀或气化切割，具有切割速度快、切口光滑等优势。

第二节：安全操作指南

为了确保您的个人安全和设备正常运行，请在操作激光切割机前务必仔细阅读并遵守以下安全操作指南：

1. 确保工作环境安全：使用激光切割机的工作区域应保持干燥、通风良好，并远离易燃、易爆物品。工作台面应保持整洁，防止杂物干扰操作。

2. 佩戴个人防护装备：操作员必须佩戴适当的个人防护装备，包括防护眼镜、防护面罩和防护服。激光切割机工作时会产生高能激光束，必须保护眼睛及皮肤。

3. 遵循操作流程：按照操作手册所示的操作流程进行操作，禁止随意擅自调整设备参数，以免发生人身伤害或设备损坏。 4. 开机检查：在开机前，检查级联系统是否正常连接，防护装置是否完好，水冷系统是否正常运行，确保各项参数在安全范围内。

第三节：激光切割机使用步骤

遵循以下步骤，您可以正确使用激光切割机，获得理想的切割效果：

1. 准备工作：

a. 打开切割机主电源开关，确认电源指示灯亮起，系统电压稳定；

b. 打开气体阀门，检查气体供应是否正常；

c. 激光切割机处于稳定水平状态，周围没有异物干扰。

2. 设定切割参数：

a. 根据材料类型选择合适的切割气体和气压；

b. 根据材料厚度和形状设置合适的激光功率、频率和聚焦方式。

3. 材料固定和对位：

a. 将待切割材料固定在切割台上，确保其不会晃动或滑动；

b. 使用辅助定位设备，对齐材料的切割位置。

4. 启动切割：

a. 点击启动按钮，激光切割机开始工作；

b. 在切割过程中，观察切割状态，确保切割质量和速度。

激光切割机操作手册电子版

第一章：激光切割机的基本原理

激光切割机是一种高精密度的切割设备，利用激光束对工件进行快速切割。激光切割机的主要原理是通过激光器产生的高能量激光束，经过聚焦系统聚焦到一个极小的点上，使工件表面瞬间达到高温，从而实现切割的目的。

第二章：激光切割机的结构和组成

激光切割机主要由激光器、光路系统、运动系统、控制系统和冷却系统等部分组成。其中，激光器是激光切割机的核心部件，它产生高能量的激光束；光路系统负责传输激光束并实现焦点调节；运动系统控制工件在加工过程中的运动；控制系统则是整个设备的大脑，负责指挥各部件协同工作；冷却系统则用于保持设备的稳定运行温度。

第三章：激光切割机的操作流程

1. 准备工作：首先，检查设备是否连接稳定，确保冷却系统正常工作，并清洁工作区域。

2. 打开设备：按照操作手册上的说明打开设备，启动激光器并进行预热，等待设备稳定后进入下一步操作。

3. 设定参数：根据工件材料和切割要求，在控制系统中设定适当的切割参数，包括激光功率、切割速度、焦距等参数。

4. 加载工件：将待加工的工件固定在工作台上，并根据需要调整工作台位置。

5. 开始切割：在控制系统中启动切割程序，开始激光切割过程。注意监控切割过程，确保切割质量。

6. 结束操作：切割完成后，停止激光器并关闭设备，清理工作区域并保养设备。

第四章：激光切割机的使用注意事项

1. 安全第一：操作激光切割机时，必须佩戴个人防护装备，避免激光辐射对眼睛和皮肤造成伤害。

2. 避免过度疲劳：长时间操作激光切割机会对操作人员造成疲劳，注意适当休息。

3. 定期检查设备：定期对设备进行检查和维护，确保设备正常运行。 4. 熟练操作：操作人员必须经过专业培训，熟练掌握激光切割机的操作技巧。

第五章：常见故障处理方法

1. 激光切割不良：检查激光器、光路系统和焦距是否正常，适当调整参数重新进行切割。

2. 加工质量不佳：可能是因为工件材料不适合或切割参数设定不正确，重新设定参数或更换材料进行再次切割。

激光切割机操作说明

激光切割机是一种利用激光束对材料进行切割的高科技设备。它在工业生产中应用广泛，能够精确地切割各种材料，提高生产效率，降低生产成本。下面将详细介绍激光切割机的操作说明，帮助操作人员正确、安全地使用这一设备。

1. 安全操作

在操作激光切割机之前，首先要确保设备处于正常工作状态。检查设备的电源、冷却系统、压缩空气等是否正常，确保安全防护装置完好。操作人员需要佩戴防护眼镜、手套，避免直接接触激光束，以免对眼睛和皮肤造成伤害。

2. 参数设置

在进行切割作业之前，需要根据所需的切割材料和切割要求设置激光切割机的工作参数。包括激光功率、切割速度、焦距等参数。不同材料和厚度需要不同的参数设置，操作人员应根据实际情况来调整参数，确保切割效果达到预期。

3. 材料准备

在进行切割作业之前，需要将待切割材料放置在工作平台上，并固定好位置。确保材料平整、干净，避免有异物或杂质影响切割效果。同时，要根据实际需要设置好切割路径，在操作过程中避免碰撞机器和材料。 4. 启动设备

当所有准备工作就绪后，可以启动激光切割机。按照设备说明书上的操作步骤来打开电源，启动冷却系统，调整工作台高度等。在启动设备的过程中，要注意观察设备是否正常工作，确保没有异常情况。

5. 开始切割

一切准备就绪后，可以开始进行切割作业。根据设备设置的参数和切割路径，控制激光切割机进行切割。在切割过程中，要注意观察切割效果，及时调整参数以获得更好的切割质量。同时，要保持工作环境清洁，避免杂物影响切割效果。

6. 切割完成

当切割作业完成后，需要将激光切割机停止，关闭设备，并进行清洁和维护。及时清理工作台和残留的切割材料，检查设备是否有损坏或异响等异常情况。确保设备处于良好状态，以便下次使用。

通过上述激光切割机操作说明，操作人员可以了解如何正确、安全地操作激光切割机，提高工作效率，保障人身和设备安全。在使用激光切割机时，务必严格遵守操作规程，避免操作失误造成损坏或伤害。希望操作人员能够严格按照操作说明进行操作，确保工作顺利进行。

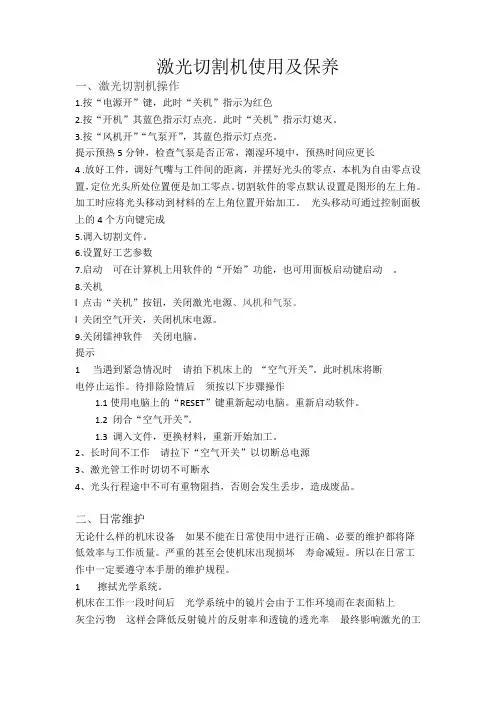

激光切割机使用及保养

一、激光切割机操作

1.按“电源开”键，此时“关机”指示为红色

2.按“开机”其蓝色指示灯点亮。此时“关机”指示灯熄灭。

3.按“风机开”“气泵开”，其蓝色指示灯点亮。

提示预热5分钟，检查气泵是否正常，潮湿环境中，预热时间应更长

4 .放好工件，调好气嘴与工件间的距离，并摆好光头的零点，本机为自由零点设置，定位光头所处位置便是加工零点。切割软件的零点默认设置是图形的左上角。加工时应将光头移动到材料的左上角位置开始加工。光头移动可通过控制面板上的4个方向键完成

5.调入切割文件。

6.设置好工艺参数

7.启动可在计算机上用软件的“开始”功能，也可用面板启动键启动。

8.关机

l 点击“关机”按钮，关闭激光电源、风机和气泵。

l 关闭空气开关，关闭机床电源。

9.关闭镭神软件关闭电脑。

提示

1当遇到紧急情况时请拍下机床上的“空气开关”。此时机床将断

电停止运作。待排除险情后须按以下步骤操作

1.1使用电脑上的“RESET”键重新起动电脑。重新启动软件。

1.2 闭合“空气开关”。

1.3 调入文件，更换材料，重新开始加工。

2、长时间不工作请拉下“空气开关”以切断总电源

3、激光管工作时切切不可断水

4、光头行程途中不可有重物阻挡，否则会发生丢步，造成废品。

二、日常维护

无论什么样的机床设备如果不能在日常使用中进行正确、必要的维护都将降

低效率与工作质量。严重的甚至会使机床出现损坏寿命减短。所以在日常工

作中一定要遵守本手册的维护规程。

1擦拭光学系统。

机床在工作一段时间后光学系统中的镜片会由于工作环境而在表面粘上

灰尘污物这样会降低反射镜片的反射率和透镜的透光率最终影响激光的工作

功率。所以及时擦拭清洁是日常维护的重要环节也是保证成品质量的重要手段

。

光学系统的擦拭分为两部分：一是透镜的擦拭，二是反射镜的擦拭。

1.透镜擦拭
