无线供电工作原理

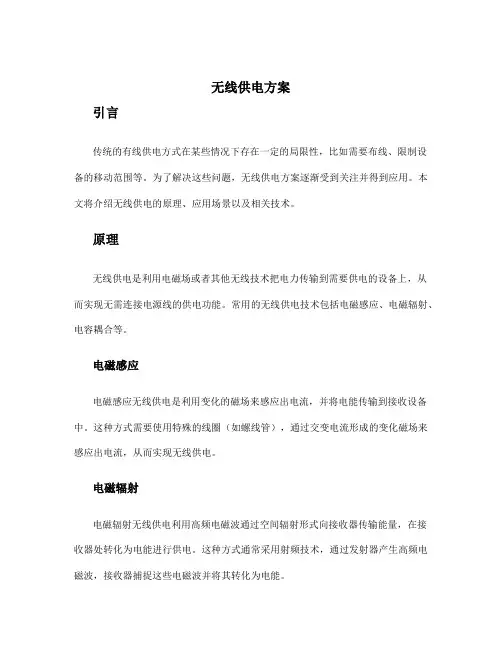

无线供电方案引言传统的有线供电方式在某些情况下存在一定的局限性，比如需要布线、限制设备的移动范围等。

为了解决这些问题，无线供电方案逐渐受到关注并得到应用。

本文将介绍无线供电的原理、应用场景以及相关技术。

原理无线供电是利用电磁场或者其他无线技术把电力传输到需要供电的设备上，从而实现无需连接电源线的供电功能。

常用的无线供电技术包括电磁感应、电磁辐射、电容耦合等。

电磁感应电磁感应无线供电是利用变化的磁场来感应出电流，并将电能传输到接收设备中。

这种方式需要使用特殊的线圈（如螺线管），通过交变电流形成的变化磁场来感应出电流，从而实现无线供电。

电磁辐射电磁辐射无线供电利用高频电磁波通过空间辐射形式向接收器传输能量，在接收器处转化为电能进行供电。

这种方式通常采用射频技术，通过发射器产生高频电磁波，接收器捕捉这些电磁波并将其转化为电能。

电容耦合电容耦合无线供电通过接触式耦合电容将电能传输到接收设备中。

这种方式通常需要接收设备与发射设备之间有一定的接触。

接触式耦合电容将电能通过电容器传递给接收设备，从而实现无线供电。

应用场景无线供电在各个领域都有广泛的应用，以下是几个常见的场景：家庭电子设备无线供电可以解决家庭电子设备的布线问题。

比如智能音箱、移动充电器等设备可以通过无线供电，消除了传统电源线的需求，增加了设备的便携性和美观度。

工业自动化在工业自动化领域，无线供电可以减少设备之间的连接线，简化设备布局。

比如工厂中的传感器、执行器等设备可以通过无线供电，减少布线工作，提高生产效率。

医疗设备无线供电在医疗设备领域有着广泛应用。

比如植入式医疗设备可以通过无线供电，避免了对人体的干扰和创口感染的风险，提高了患者的舒适度和安全性。

相关技术无线供电涉及到多种相关技术，以下是几个常见的技术：射频识别（RFID）射频识别技术通过无源射频标签实现物体的标识和追踪，也可以用来实现无线供电。

传感器和执行器可以使用射频识别技术进行无线供电。

无线供电技术发展简介第一章无线供电技术概述电能传输和信号传递是电力电子技术所涉及的两个主要方面，两者往往共存于同一个电力电子应用系统当中，电能用来给系统运行提供动力或能量，而信号用来检测系统操作状态或传递控制指令。

如今，信号传输以移动手机和无线INTERNET为例，以空气为媒介已经实现了长距离的非接触传递，极大地方便人们的生存生活；而电能的传输仍然主要有导线直接接触进行传输，电工电子设备的供电通过插头和插座来进行，其发展远远滞后于信号传输的发展。

长期以来，利用磁耦合原理实现电能传输只是在传统变压器和感应电机当中得到了运用，基于此原理以空气为磁介质实现高等级电能传输最开始认为是不可能的，更不用提通过空气实现远距离的电能传送了。

近年来，很多新的方法应用，无线供电又受到了热捧。

在给移动设备进行供电采用无线供电技术(Wireless Power Technology)，简称WPT，越来越成为人们关心的课题。

无线供电技术（WPT）是一种新型的电能传输技术，其具备两大优点：一是让电器与电源完全隔离，使电器的灵活性、美观性、安全性、密封性的表现更好；二是WPT可以通过非导体来传播电能，如水、空气、土壤、玻璃等，因此可以实现隔物供电。

第二章无线供电的历史、发展与现状实际上无线供电的设想早在一百多年前就已经出现。

在1890年，尼古拉·特斯拉，这位现代交流电系统的奠基者就开始构想无线供电方法，最后提出了一个非常宏大的方案——把地球作为内导体、距离地面约60 km的电离层作为外导体，在地球与电离层之间建立起大约8 Hz的低频共振，再利用环绕地球的表面电磁波来远距离传输电力。

到了20世纪20年代中期，日本的H．Yagi和s．Uda论述了无线供电概念的可行性；20世纪30年代美国的学者开始研究不利用导线去点亮电灯的输电方案。

随着大功率、高效率真空电子管微波源的研制成功，20世纪60-70年代，Raytheon公司的William C．Brown 做了大量的无线供电方面的研究工作，使得这一概念变成实验结果，奠定了现代无线供电的实验基础。

无线输电原理
无线输电是一种通过电磁场传输能量的技术，它利用电磁波在空间中的传播来将电力传输到远距离的设备或者载体上，实现无线供电。

无线输电的原理是基于电磁感应的原理。

根据法拉第电磁感应定律，当一个导体或者线圈处于变化的磁场中时，就会产生感应电动势。

无线输电系统中，发送端会通过特定的设备和电源产生高频交变电流，进而产生变化的磁场。

这个变化的磁场会穿过空间，并且在接收端的接收线圈中产生感应电动势。

然后，通过接收设备将感应电动势转化为直流电能，供给需要供电的设备使用。

实现无线输电的关键是解决能量传输的效率和距离问题。

在传输过程中，无线输电系统需要尽量减小能量的损耗，并且确保能量能够准确地被接收设备所接收。

为了实现这个目标，无线输电系统通常会采用共振腔结构，即在发送端和接收端之间设置共振设备，使得能量在这个共振腔中进行传输。

通过调整共振频率，可以提高能量的传输效率。

此外，在无线输电系统中还需要考虑避免对周围环境和人体产生潜在的危害。

无线输电系统通常会采用能量随距离的平方衰减的原理，限制能量传输的距离。

此外，还可以采用反向传输原理，即只在接收设备上产生电流，而不在发送设备上产生电流，从而进一步减小潜在的危害。

总的来说，无线输电是一种相对新颖的技术，通过利用电磁波
进行能量传输，实现无线供电。

它具有很大的潜力，在未来的发展中可以应用于各种场景，为我们的生活和工作带来便捷和创新。

无线供电原理
无线供电原理是指在没有使用传统的有线电源连接的情况下，通过无线技术将电能传输到设备中。

这种原理基于电磁感应和共振原理，它通过发送端产生电磁场，接收端受到电磁场的影响而接收到能量。

在无线供电原理中，有三个关键的组件：发送器、接收器和能量传输介质。

发送器通常是一个高频振荡电路，它产生一个在特定频率上工作的电磁场。

接收器是一个通过电磁场感应出电能的元件，它可以转换电磁能量为电能。

能量传输介质可以是空气、电磁波或者其他无线传输媒介。

当发送器工作时，它会产生一个电磁场，这个电磁场可以通过电磁波或者磁场传输到接收器。

接收器上有一个与发送器频率匹配的电路，当接收器处于发送器的电磁场范围内时，电磁能量就会传输到接收器上。

接收器上的电路会将电磁能量转换为电能，从而为设备供电。

无线供电原理的关键是共振。

发送器和接收器之间通过共振频率实现高效能量传输。

共振是指当两个物体通过相同频率的振动相互耦合时，它们之间的能量传输效率达到最高点。

在无线供电原理中，通过调整发送器和接收器的频率，使两者达到共振状态，这样能量传输的效率就会非常高。

无线供电原理在许多应用中都有广泛的应用，例如无线充电器、无线传感器网络、移动设备等。

它不仅可以提供简便的电源供给方式，还可以避免因有线连接而带来的安全隐患和使用限制。

无线供电技术的进一步发展可能会在各个领域带来更多的创新和便利。

无线电力传输技术的基本原理与应用前景无线电力传输技术是一种通过无线电波实现能量传输的技术，其基本原理是利用电磁感应原理将电能转换为无线电波，然后通过无线电波传输到接收器，再将无线电波转换为电能。

该技术可以实现远距离的能量传输，无需使用导线，具有很大的应用潜力。

1.发射器：发射器通过电源将电能转换为高频电能，然后将高频电能转换为高频电磁能量。

发射器通常由电源、功率放大器和天线组成。

2.传输介质：传输介质是指无线电波在空间中传播的媒介，可以是空气、真空等。

无线电波在传输介质中传播时，会形成电场和磁场的振荡，从而传播能量。

3.接收器：接收器通过天线将传输介质中的无线电波转换为电磁能量，然后通过电源将电磁能量转换为电能。

接收器通常由天线、谐振电路和整流电路组成。

1.移动充电：无线电力传输技术可以用于无线充电设备，如智能手机、平板电脑、电动汽车等。

只需将设备放置在无线充电设备的范围内，即可实现无线充电，方便快捷。

2.智能家居：无线电力传输技术可以应用于智能家居系统中，使各种家电设备实现无线供电，消除电线和插头的烦恼。

3.工业领域：在工业领域，无线电力传输技术可以用于传输高功率的电能，满足大功率设备的需求，如工作机器人、无人机等。

4.医疗领域：医疗设备常常需要长时间提供电能，无线电力传输技术可以使医疗设备的供电更加灵活方便，避免了传统插头的使用，提高了患者的舒适度。

5.环境保护：无线电力传输技术避免了传统电线的使用，减少了电线产生的资源消耗和环境污染，有利于减少对环境的负面影响。

虽然无线电力传输技术具有广阔的应用前景，但目前仍存在一些挑战需要克服。

首先，无线电力传输技术的传输效率较低，有一定能量损耗。

其次，由于无线电波的折射和干扰等因素，传输距离有限。

还有一些安全性和健康问题需要进一步的研究和解决。

综上所述，无线电力传输技术作为一种方便、高效的能量传输方式，具有广阔的应用前景。

随着技术的不断进步，相信无线电力传输技术将在未来得到更广泛的应用。

green power无线供电原理1. 引言嘿，你有没有想过，要是能像魔法一样，不用插电就能让电器工作，那该多酷啊？比如说，手机往桌子上一放就自动充电了，电视不用电源线也能播放节目。

今天呢，我们就来一起探索Green Power无线供电原理背后的秘密，让你从基础到应用，一步步搞明白它是怎么工作的。

在这篇文章里，我们会先讲讲它的基本概念和理论背景，再分析它的运行机制，然后看看在日常生活和高级领域中的应用，也会说说常见的问题和误解，再补充一些相关知识，最后做个总结并展望一下未来。

2. 核心原理2.1基本概念与理论背景Green Power无线供电原理呢，其实就是一种不用传统电线就能传输电能的技术。

这个概念的来源可以追溯到很久以前人们对电磁现象的研究。

大家都知道，电和磁就像一对好兄弟，有电就可能有磁，有磁也可能产生电。

科学家们在研究电磁感应现象的时候就发现了可以利用磁场或者电场来传输电能的可能性。

经过不断的发展，从最初的理论设想，到后来在实验室里进行小规模的实验，慢慢地就发展成了现在的无线供电技术。

说白了，就是找到一种方法，让电能像无形的小信使一样，在空中传递。

2.2运行机制与过程分析咱们就拿比较常见的电磁感应式无线供电来说哈。

首先呢，要有一个发射端。

这个发射端就像是一个能量源，它会产生一个变化的磁场。

这就好比是你在池塘里扔了一颗石子，产生了一圈圈的水波一样。

这个变化的磁场在周围的空间里传播。

然后呢，接收端在这个磁场范围内。

接收端就像是一个小天线，它里面有线圈。

当发射端产生的变化磁场穿过接收端的线圈时，根据电磁感应原理，就会在接收端的线圈里产生感应电动势，这就相当于把磁场里的能量转化成了电能。

举个例子，就像是你拿着一个小风车站在有风的地方，风就是那个变化的磁场，小风车就是接收端的线圈，风一吹，小风车就转起来了，这个转动就相当于产生了电能。

3. 理论与实际应用3.1日常生活中的实际应用在日常生活中，无线供电技术已经有了很多应用。

无线充电技术工作原理无线充电的工作原理主要基于电磁感应、电磁共振、无线电波（RF）、电场耦合传输技术，这些技术允许电能通过非物理接触的方式从充电基座（或发射器）传输到电子设备（或接收器）的电池中。

以下是这三种主要无线充电技术的工作原理：①电磁感应式无线充电：1．这是目前应用最广泛、技术最成熟的无线充电方式。

其基本原理与变压器相似，利用交变电流通过初级线圈产生交变磁场，次级线圈则感应出电动势并转换为电流，从而实现电能的无线传输。

2．充电时，充电设备（如手机）放置在无线充电板上，两者内置的线圈相互靠近。

充电板上的线圈连接至电源并产生交变磁场，手机内的线圈感应到这一磁场后产生电流，进而为手机电池充电。

3．优点：效率高、技术成熟、成本相对较低。

4．缺点：传输距离短（一般需几毫米至几厘米），且要求设备位置相对固定。

②电磁共振式无线充电：1．电磁共振技术通过调整发射器和接收器的频率，使它们在同一频率上共振，从而更有效地传输电能。

这种技术的传输距离比电磁感应更远，可达数米。

2．发射器和接收器都包含能够产生和接收共振的线圈，它们被调谐到相同的频率。

当发射器通电并产生交变磁场时，与接收器线圈频率相同的部分会被放大并传输给接收器。

3．优点：传输距离较远，适用于多个设备同时充电。

4．缺点：效率相对较低，且对设备位置和方向有一定要求。

③无线电波（RF）传输式无线充电：1．无线电波式无线充电利用微波或毫米波等无线电波将电能传输到接收设备。

这种方法类似于无线通信，但传输的是电能而非信息。

2．发射器将电能转换为无线电波并发射出去，接收器则捕捉这些无线电波并将其转换回电能。

这种技术可以实现较远距离的电能传输，但技术复杂度和成本较高。

3．优点：传输距离远，理论上可以实现较远的无线充电。

4．缺点：效率低，能量在传输过程中会有较大损失；且可能对周围电子设备产生干扰。

总的来说，无线充电技术的发展为人们的生活带来了极大的便利，不同的技术各有优缺点，适用于不同的应用场景。

无线充电工作原理分类无线充电技术分为三类：电磁感应式、共振式和微波传输。

13.1.2.1电磁感应式目前大多数产品的无线充电功能都采用电磁感应技术。

电磁感应技术主要利用经典电磁理论和变压器理论，结合现代电力自控技术，实现电能无线传输。

感应式电能传输的基本原理如图13-6所示。

在初级线圈加入交流电流I s，产生交变磁场强度H，经由空气介质耦合产生磁通密度Φ。

根据法拉第电磁感应定律，次级线圈因为磁通密度Φ变化而感应出电动势，感应电动势ε=dΦ/d t。

图13-6电磁感应基本理论电磁感应技术分为感应耦合和容性耦合。

其中，感应耦合的传输形式如变压器、电容等，基于铁磁芯的感应式电能传输方式在传统变压器和电机中得到广泛的应用，但是由于磁场铁芯和电场媒质的限制，它们不适合向运动的物体传输无线的隔离大气隙的能量。

如果工作频率足够高，磁场变化率将在原、副绕组之间引起很强的电磁感应，使得大气隙能量传输可行。

感应电能传输技术涉及的主要技术领域有电磁感应耦合技术、现代电力电子能量变换技术、高频磁技术、谐振逆变技术、软开关技术以及现代控制理论；具体到一个实际系统，还涉及结构设计、通信与控制技术等。

感应电能传输的基本原理框图如图13-7所示，直接利用工频交流电作为能量供应源，可采用两相或三相工频电源，视实际的电源容量要求合理选择。

工频电源在经过整流电路之后向逆变电路提供平稳的直流电流。

该直流电流经过逆变电路的高频逆变之后，向松耦合感应装置的初级绕组提供高频交变电流。

松耦合感应装置作为感应式电能传输的关键组件，其初级绕组中通过的高频电流产生感应电磁场，并在次级绕组中产生电磁感应。

在次级绕组中得到的感应电动势再通过整流或逆变后提供给直流或交流负载使用，完成非接触供电的整个能量传输过程。

图13-7电磁感应原理另外，考虑存在多个能量接收绕组，各个绕组之间的互相影响成为关键。

当某个绕组负载的等效阻抗太小（极端情况为短路）或太大（极端情况为开路）时，反应阻抗均不正常，此时将导致其他绕组负载不能工作，必须在用电设备端加上负载供电控制单元，以保证整个系统运行的稳定性和可靠性。

⽆线充电的原理是什么？不要数据线，⽤磁场给设备充电，是源于⽆线电⼒传输技术，利⽤磁共振充电器和设备之间的空⽓中传输电荷，⽽线圈和电容器在设备与充电器之间形成共振，实现电能⾼效传输。

想体验⽆线充电技术的，就顺便配了⽆线充电器，体验之后还是没有快充给⼒，感觉也不是⾼含量技术产品。

只是⽆线充电技术体验的是新鲜感，所以对刺激消费者的消费欲望还是起到很⼤作⽤的。

这种⽆线充电技术包含两个模块，⼀个是⽆线充电器的发信器，另⼀个是⼿机上的接收器。

核⼼功率传输器件是⼀对线圈，集成在⽆线充电器的发射线圈和集成在⼿机⾥的接收线圈。

因此只要两者距离达到⼀定范围内，能量就可以从⽆线充电器传输到⼿机电池中。

华为⽆线充电器是⼿机⽆线充电的Qi标准，Qi⽆线标准是电磁感应式的。

该标准是世界⽆线充电联盟推出的标准，⽬的是达到⽆线充电技术标准统⼀。

还有PMA标准也是电磁感应式，但WiPower标准是磁共振式的。

因此，这三种⼿机也是现⾏⼿机⽆线充电⾏业标准的主要三种。

⼿机⽆线充电技术⽅式电磁感应式，如Qi⽆线充电标准，是如何构建⽆线充电传输系统的？⽆线充电器的基本构成是⼀铁芯两个线圈，分别为初级和次级线圈。

当⽆线充电器的初级线圈通交流电源，它的铁芯产⽣交变磁场。

此时，只要⼿机和⽆线充电器的距离达到⼀定范围内，集成在⼿机的次级线圈会感应出⼀个同频率的交流电压，也就产⽣了感应电流。

相⽐它的快充，相当于龟速充电了，哈哈～～现在主流的⽆线充电⽅式⼤概有两种，⼀种是电磁感应式，⽐如像⼿机的⽆线充电。

另⼀种是谐振式，即磁场共振。

它们的⽆线充电原理都很容易理解，详细说明请看下⾯。

电磁感应式⽆线充电电磁感应式⽆线充电的本质就是磁⽣电，和变压器原理⼀样，发送端和接收端都内置有线圈，当两端贴近时，发送端线圈通⼊⾼频交流电，会在接收端感应出同样频率的电动势来，然后通过整流滤波之后给受电端充电。

此种充电⽅式有⼀定的弊端，⽐如收发两端要固定好位置才可以充电，以保证产⽣的磁场磁⼒线垂直切割，这样才能有较⾼的充电效率。
