金属的塑性变形(1)

《金属塑性变形理论》

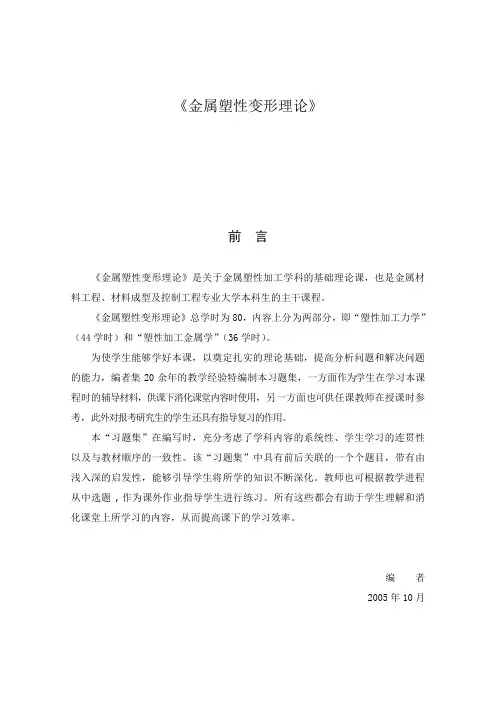

前 言

前 言

《金属塑性变形理论》是关于金属塑性加工学科的基础理论课，也是金属材料工程、材料成型及控制工程专业大学本科生的主干课程。

《金属塑性变形理论》总学时为80，内容上分为两部分，即“塑性加工力学”（44学时）和“塑性加工金属学”（36学时）。

为使学生能够学好本课，以奠定扎实的理论基础，提高分析问题和解决问题的能力，编者集20余年的教学经验特编制本习题集，一方面作为学生在学习本课程时的辅导材料，供课下消化课堂内容时使用，另一方面也可供任课教师在授课时参考，此外对报考研究生的学生还具有指导复习的作用。

本“习题集”在编写时，充分考虑了学科内容的系统性、学生学习的连贯性以及与教材顺序的一致性。该“习题集”中具有前后关联的一个个题目，带有由浅入深的启发性，能够引导学生将所学的知识不断深化。教师也可根据教学进程从中选题，作为课外作业指导学生进行练习。所有这些都会有助于学生理解和消化课堂上所学习的内容，从而提高课下的学习效率。

编 者

2005年10月

金属塑性变形理论习题集 前沿

金属塑性变形理论习题集 塑性加工力学

·1· 第一部分：塑性加工力学

第一章 应力状态分析

1． 金属塑性加工中的外力有哪几种？其意义如何？

2． 为什么应力分量的表达需用双下标？每个下标都表示何物理意义？

3． 已知应力状态如图1-1所示，写出应力分量，并以张量形式表示。

4． 已知应力状态的六个分量7x，4xy，0y，4yz，8zx，15z(MPa)，画出应力状态图，写出应力张量。

5． 作出单向拉伸、单向压缩、三向等值压缩、平面应力、平面应变、纯剪切应力状态的应力Mehr圆。

金属材料塑性变形与断裂的关系

摘要：金属的断裂是指金属材料在变形超过其塑性极限而呈现完全分开的状态。材料受力时，原子相对位置发生了改变，当局部变形量超过一定限度时，原于间结合力遭受破坏，使其出现了裂纹，裂纹经过扩展而使金属断开。任何断裂都是由裂纹形成和裂纹扩展两个过程组成的，而裂纹形成则是塑性变形的结果。金属塑性的好坏表明了它抑制断裂能力的高低。

关键词：塑性变形 解理断裂 准解理断裂 沿晶断裂 冷脆 疲劳 应力腐蚀

氢脆 高温断裂

一、 解理断裂与塑变的关系

解理断裂在主应力作用下，材料由于原子键的破断而产生的沿着某一晶面的快速破断过程。解理断裂的的产生条件是位错滑移必须遇到阻力，且位错滑移聚集到一定程度。断裂面沿一定的晶面发生，这个平面叫做解理面。解理台阶是沿两个高度不同的平行解理面上扩展的解理裂纹相交时形成的。形成过程有两种方式：通过解理裂纹与螺型位错相交形成；通过二次解理或撕裂形成。

第一种，当解理裂纹与螺型位错相遇时，便形成一个台阶，裂纹继续向前扩展，与许多螺型位错相交便形成众多台阶，他们沿裂纹前端滑动而相互交汇，同号台阶相互汇合长大，异号台阶相互抵消，当汇合台阶足够大的时候便在电镜下观察为河流状花样。

第二种，二次解理是指在解理裂纹扩展的两个互相平行解理面间距较小时产生的，但若解理裂纹的上下两个面间距远大于一个原子间距时，两解理裂纹之间的金属会产生较大的塑性变形，结果由于塑性撕裂而形成台阶，称为撕裂棱晶界。舌状花样是由于解理裂纹沿孪晶界扩散留下的舌头状凹坑或凸台。

从宏观上看，解理断裂没有塑性变形，但从微观上看解理裂纹是以塑性变形为先导的，尽管变形量很小。解理断裂是塑性变形严重受阻，应力集中非常严重的一种断裂。

二、准解理断裂与塑变的关系

准解理断裂介于解理断裂和韧窝断裂之间，它是两种机制的混合。产生原因：

（1）、从材料方面考虑，必为淬火加低温回火的马氏体组织，回火温度低，易产生此类断裂。

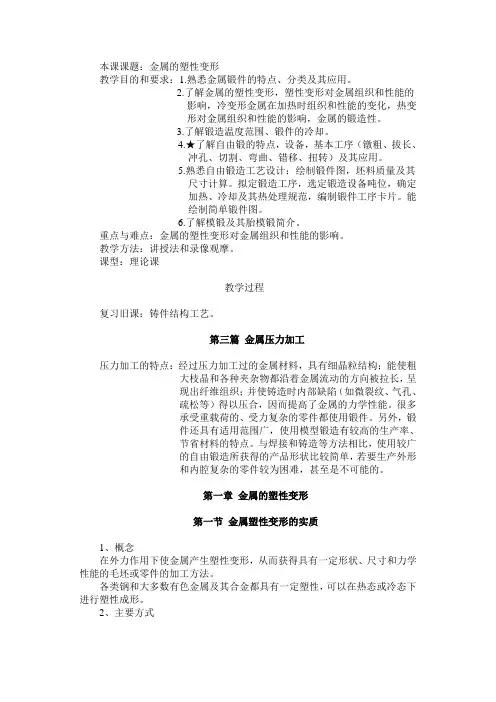

本课课题：金属的塑性变形

教学目的和要求：1.熟悉金属锻件的特点、分类及其应用。

2.了解金属的塑性变形，塑性变形对金属组织和性能的影响，冷变形金属在加热时组织和性能的变化，热变形对金属组织和性能的影响，金属的锻造性。

3.了解锻造温度范围、锻件的冷却。

4.★了解自由锻的特点，设备，基本工序（镦粗、拔长、冲孔、切割、弯曲、错移、扭转）及其应用。

5.熟悉自由锻造工艺设计：绘制锻件图，坯料质量及其尺寸计算。拟定锻造工序，选定锻造设备吨位，确定加热、冷却及其热处理规范，编制锻件工序卡片。能绘制简单锻件图。

6.了解模锻及其胎模锻简介。

重点与难点：金属的塑性变形对金属组织和性能的影响。

教学方法：讲授法和录像观摩。

课型：理论课

教学过程

复习旧课：铸件结构工艺。

第三篇 金属压力加工

压力加工的特点：经过压力加工过的金属材料，具有细晶粒结构；能使粗大枝晶和各种夹杂物都沿着金属流动的方向被拉长，呈现出纤维组织；并使铸造时内部缺陷（如微裂纹、气孔、疏松等）得以压合，因而提高了金属的力学性能。很多承受重载荷的、受力复杂的零件都使用锻件。另外，锻件还具有适用范围广，使用模型锻造有较高的生产率、节省材料的特点。与焊接和铸造等方法相比，使用较广的自由锻造所获得的产品形状比较简单，若要生产外形和内腔复杂的零件较为困难，甚至是不可能的。

第一章 金属的塑性变形

第一节 金属塑性变形的实质

1、概念

在外力作用下使金属产生塑性变形，从而获得具有一定形状、尺寸和力学性能的毛坯或零件的加工方法。

各类钢和大多数有色金属及其合金都具有一定塑性，可以在热态或冷态下进行塑性成形。

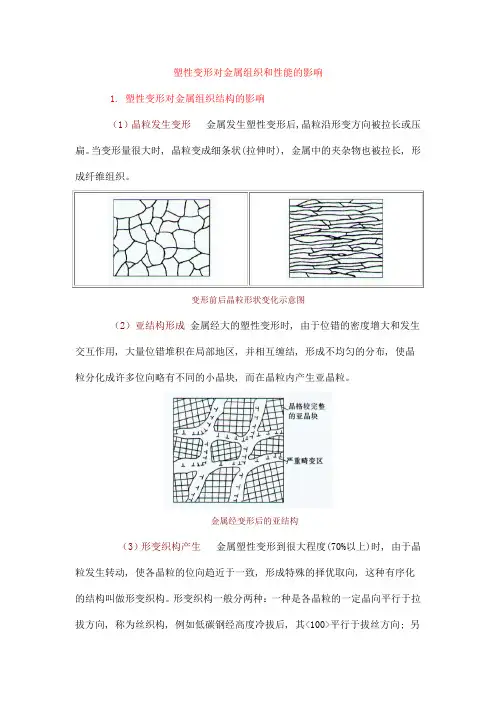

塑性变形对金属组织和性能的影响

1. 塑性变形对金属组织结构的影响

（1）晶粒发生变形 金属发生塑性变形后,晶粒沿形变方向被拉长或压扁。当变形量很大时, 晶粒变成细条状(拉伸时), 金属中的夹杂物也被拉长, 形成纤维组织。

变形前后晶粒形状变化示意图

（2）亚结构形成 金属经大的塑性变形时, 由于位错的密度增大和发生交互作用, 大量位错堆积在局部地区, 并相互缠结, 形成不均匀的分布, 使晶粒分化成许多位向略有不同的小晶块, 而在晶粒内产生亚晶粒。

金属经变形后的亚结构

（3）形变织构产生 金属塑性变形到很大程度(70%以上)时, 由于晶粒发生转动, 使各晶粒的位向趋近于一致, 形成特殊的择优取向, 这种有序化的结构叫做形变织构。形变织构一般分两种：一种是各晶粒的一定晶向平行于拉拔方向, 称为丝织构, 例如低碳钢经高度冷拔后, 其<100>平行于拔丝方向; 另一种是各晶粒的一定晶面和晶向平行于轧制方向, 称为板织构, 低碳钢的板织构为{001}<110>。

形变织构示意图

2. 塑性变形对金属性能的影响

（1）形变强化 金属发生塑性变形, 随变形度的增大, 金属的强度和硬度显著提高, 塑性和韧性明显下降。这种现象称为加工硬化, 也叫形变强化。

产生加工硬化的原因是：金属发生塑性变形时, 位错密度增加,

位错间的交互作用增强, 相互缠结, 造成位错运动阻力的增大, 引起塑性变形抗力提高。另一方面由于晶粒破碎细化, 使强度得以提高。在生产中可通过冷轧、冷拔提高钢板或钢丝的强度。

（2）产生各向异性 由于纤维组织和形变织构的形成, 使金属的性能产生各向异性。如沿纤维方向的强度和塑性明显高于垂直方向的。用有织构的板材冲制筒形零件时, 即由于在不同方向上塑性差别很大, 零件的边缘出现“制耳”。 在某些情况下, 织构的各向异性也有好处。制造变压器铁芯的硅钢片, 因沿[100]方向最易磁化, 采用这种织构可使铁损大大减小, 因而变压器的效率大大提高。
