什么是金属材料的塑性
金属材料的塑性是指金属在外力作用下发生塑性变形的能力。金属材料的塑性是金属材料的重要性能之一，也是金属材料在工程中得以广泛应用的重要原因之一。
金属材料的塑性是由金属的晶格结构和金属原子之间的结合方式决定的。金属的晶格结构是由金属原子通过离子键、金属键和共价键等方式结合而成的，这种结构决定了金属材料具有良好的塑性。金属原子之间的结合方式使得金属材料在外力作用下可以发生滑移、滚动和变形等现象，从而使得金属材料可以在一定范围内发生塑性变形。
金属材料的塑性还与金属的晶粒大小和形状有关。通常情况下，晶粒越小，金属材料的塑性越好。因为在外力作用下，晶粒边界处会发生滑移，当晶粒越小时，晶粒边界越多，滑移的障碍也越多，从而使得金属材料的塑性增强。此外，金属材料的晶粒形状也会影响金属材料的塑性，一般来说，形状规则的晶粒对金属材料的塑性有利。
在金属材料的塑性变形过程中，金属材料会发生变形硬化现象。变形硬化是指金属材料在塑性变形过程中，由于晶粒滑移和滚动等现象所导致的金属材料的抗变形能力增强。变形硬化可以使得金属材料在一定程度上提高抗拉强度和硬度，但也会降低金属材料的塑性。因此，在金属材料的加工过程中，需要根据具体情况合理控制变形硬化的程度，以保证金属材料的塑性和强度之间的平衡。
金属材料的塑性是金属材料在工程中得以广泛应用的重要原因之一。由于金属材料具有良好的塑性，可以通过压力加工、拉伸加工、挤压加工等方式对金属材料进行成型和加工，从而制备出各种形状和结构的零部件和构件。金属材料的塑性还使得金属材料可以在受力情况下发生一定程度的变形而不破坏，这为金属材料的使用和维护提供了便利。 总之，金属材料的塑性是金属材料的重要性能之一，是由金属的晶格结构和金属原子之间的结合方式决定的。金属材料的塑性使得金属材料在工程中得以广泛应用，并为各种工程和制造提供了便利。通过合理控制变形硬化的程度，可以充分发挥金属材料的塑性，从而更好地满足工程和制造的需求。
第六章 金属的塑性变形和强化
练习与思考题
1 什么叫强化？可能采用那些强化手段来强化金属？
采用各种方式使得金属塑性变形时位错运动的阻力增大，即可实现金属材料
的强化。如冷变形的加工硬化，添加合金的固溶强化和析出沉淀强化，细晶强化，
亚结构强化，多相组织的相变强化等。
2 面心立方单晶体的应力应变曲线的硬化系数θ为什么各个阶段各不相同？θⅡ最大的原因是什么？
第I阶段一般认为只有一个滑移系开动，强化作用不大，θI较小，为易滑移
阶段；
第Ⅱ阶段为线性强化阶段，出现了多系滑移；多系滑移产生大量位错，使得
位错运动阻力明显增大，尤其是面角位错的出现，强烈的阻止位错源开动，并强
烈阻止其他滑移面上的位错运动，从而使得这一阶段硬化指数θⅡ最大。
第Ⅲ阶段出现了交滑移，从而拜托了面角位错的封锁，使原被塞积的位错继
续运动，使得位错的自由路程增大。即在加工硬化的同时，存在着动态回复的软
化过程，从而造成θⅢ随着γ增大而逐渐降低的现象。
3 晶界对塑性变形有什么影响？
晶界对塑性变形过程的影响，主要是在温度较低时晶界阻碍滑移进行引起的
障碍强化作用和变形连续性要求晶界附近多系滑移引起的强化作用。 为使多晶体塑性变形过程不破坏晶界连续性，相邻的晶粒必须协调变形。多
晶体塑性变形一旦变形传播到相邻的晶粒，就产生了多系滑移。位错运动遇到的
障碍比单系滑移多，阻力要增加。
存在晶界及晶界两侧晶粒取向有差别，多晶体的塑性变形有着很大的不均匀
性。在单个晶粒内，晶界变形要低于晶粒中心区域；由于细晶组织中晶界占的比
例要大于粗晶组织中的晶界，细晶组织的强化效果高于粗晶组织。
4 多系滑移为何能起到强化作用？金属多晶体塑性变形一开始为什么就出现了
多系滑移的强化？
多系滑移产生大量位错，位错间相互作用使得位错运动阻力明显增大，尤其
是面角位错的出现，强烈的阻止位错源开动，并强烈阻止其他滑移面上的位错运
动。
多晶体材料中，某一晶粒产生滑移变形而不破坏晶界连续性，相邻的晶粒必

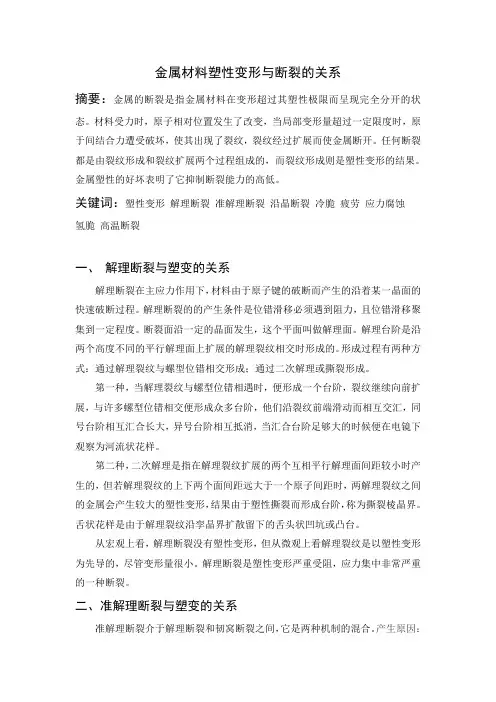

金属材料塑性变形与断裂的关系
摘要：金属的断裂是指金属材料在变形超过其塑性极限而呈现完全分开的状态。材料受力时，原子相对位置发生了改变，当局部变形量超过一定限度时，原于间结合力遭受破坏，使其出现了裂纹，裂纹经过扩展而使金属断开。任何断裂都是由裂纹形成和裂纹扩展两个过程组成的，而裂纹形成则是塑性变形的结果。金属塑性的好坏表明了它抑制断裂能力的高低。
关键词：塑性变形 解理断裂 准解理断裂 沿晶断裂 冷脆 疲劳 应力腐蚀
氢脆 高温断裂
一、 解理断裂与塑变的关系
解理断裂在主应力作用下，材料由于原子键的破断而产生的沿着某一晶面的快速破断过程。解理断裂的的产生条件是位错滑移必须遇到阻力，且位错滑移聚集到一定程度。断裂面沿一定的晶面发生，这个平面叫做解理面。解理台阶是沿两个高度不同的平行解理面上扩展的解理裂纹相交时形成的。形成过程有两种方式：通过解理裂纹与螺型位错相交形成；通过二次解理或撕裂形成。
第一种，当解理裂纹与螺型位错相遇时，便形成一个台阶，裂纹继续向前扩展，与许多螺型位错相交便形成众多台阶，他们沿裂纹前端滑动而相互交汇，同号台阶相互汇合长大，异号台阶相互抵消，当汇合台阶足够大的时候便在电镜下观察为河流状花样。
第二种，二次解理是指在解理裂纹扩展的两个互相平行解理面间距较小时产生的，但若解理裂纹的上下两个面间距远大于一个原子间距时，两解理裂纹之间的金属会产生较大的塑性变形，结果由于塑性撕裂而形成台阶，称为撕裂棱晶界。舌状花样是由于解理裂纹沿孪晶界扩散留下的舌头状凹坑或凸台。
从宏观上看，解理断裂没有塑性变形，但从微观上看解理裂纹是以塑性变形为先导的，尽管变形量很小。解理断裂是塑性变形严重受阻，应力集中非常严重的一种断裂。
二、准解理断裂与塑变的关系
准解理断裂介于解理断裂和韧窝断裂之间，它是两种机制的混合。产生原因：
（1）、从材料方面考虑，必为淬火加低温回火的马氏体组织，回火温度低，易产生此类断裂。
塑性形变的例子
塑性形变是物质受力强度超过其弹性极限，由于内部机械损伤，形状发生改变而不会恢复原状的现象。在我们的生活中，有许多关于塑性形变的实例，下面我们为您介绍一些有趣的例子：
一、金属塑性变形
金属塑性变形也被称为金属现象，是由于金属的强度过大而导致的长期受力而发生的塑性变形。其中最常见的例子是在铸锻过程中，将热轧钢中的纤维状态，通过精细定向切割，折叠形成所需形状的铸件，如汽车发动机内的曲轴。
二、混凝土和岩石塑性变形
混凝土和岩石在力学特性上与金属有很大不同，在应力超过其弹性点后，会发生塑性变形，有一种称为拉伸平台的变形，这是由于地表施加正压力，使岩体分层或其他原因而引起的，通常可以在地表上看到微小的地形变化。
三、建设塑性变形
建设塑性变形指的是在设施建设过程中，发生的塑性变形。如果建筑物受到重型移动装置的影响，则会在结构上产生变形。比如桥梁受到流量过大的冲刷力，会导致桥墩的变形，使桥面下陷。
四、天然材料塑性变形
许多天然材料，如木头、石头等，也会发生塑性变形。木材在热处理和机械加工后，会发生一定的变形，这是因为木材被加热后，它的纤维和组织会因为热胀冷缩的原因而发生变形。而石头则是由于不均匀温差而发生的塑性变形，我们在考古遗址及太阳能电池板、暖气管等地看到的蛛网状的变形，都是由此造成的。
总结
以上是我们介绍的几个有趣的例子，有助于我们理解塑性形变的概念。除了上述例子，在生活中还有很多塑性形变的例子，比如人类因为不断努力而随着时间推移发生变形，或者我们在使用产品时发生的应力而产生的形变等等。无论是金属、混凝土、岩石还是天然材料，所有物质都会受外部力的影响，从而发生力学变形，有助于我们更好地理解世界。
