KepServer与西门子PLC通信配置方法精编版
MQS system office room 【MQS16H-TTMS2A-MQSS8Q8-MQSH16898】
KepServer软件与西门子PLC通信配置方法
（串口或以太网）
一、PLC采用自由口通讯配置方法
配置

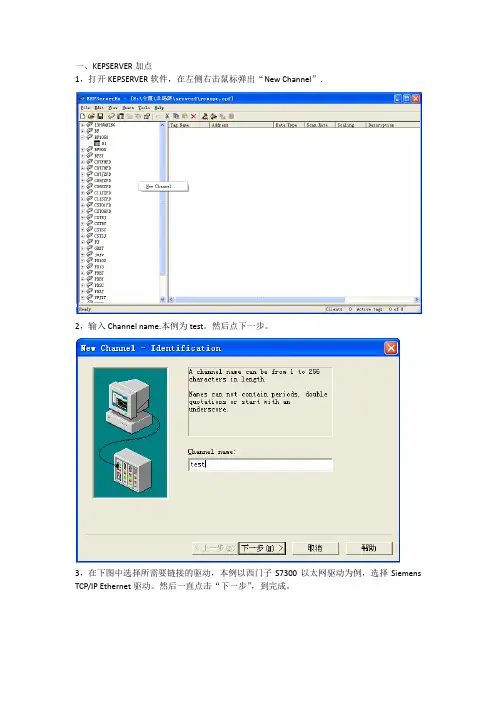

(a).在KepServerEx中新建一个空白工程，添加1个通道，在“Devicedriver”中选择【SiemensS7-200】;
说明：如下图，【SiemensS7MPI：指PLC300】、【SiemensS7-200：指PLC200】、【SiemensTCP/IPEthernet：PLC200和PLC300均可】。
然后设置与PLC通讯的电脑串口，其它基本采用默认即可，根据需要可调整设置；
(b)添加一个设备，在“DeviceModel”选择【S7-200】；
在设置“DeviceID”时一定要注意，这个值对应于PLC程序里“通讯”->“远程ID”；如果不对应，将无法通讯；
(c).添加tsg标签，注意IO地址的格式与以太网方式有点区别，其数据类型必须要在“Datatype”中设置才行，同样在上位机配置OPC驱动时也要注意IO点的数据类型；
(d).配置好后，可以用KepServerEx自带的quickclient来调试与PLC通讯是否正常，配置是否正确；
组态上位机OPC驱动配置
(a).打开OPCTool配置工具，新建空白工程文件，添加opcserver、group、Item，注意所有的Enable均要打勾；
注意：可以用添加多个IO项的方式快速设置；
(b).配置完成后，点击1：Start按钮，然后点击2：Statistics来进行状态监视，检查通讯配置是否正常。
二、PLC采用以太网通信
配置
(a).与自由口配置类似，新建空白工程，添加1个通道，注意在“Devicedriver”中选择【SiemensTCP/IPEthernet】类型；
(b).添加新的设备，设置deviceID为PLC以太网模块网口的IP地址；在设置LocalTASP（均设为1000）与RemoteTASP（根据机架上IO扩展模块的个数决定）时要特别注意；
LocalTASP：PLC以太网通讯配置里指向上位机的。
RemoteTASP：PLC自身的PLC的TASP
(c).在添加tag标签时，与自由口通信有区别，IO地址中标识了数据类型，所以在下面datatype中直接采用默认Default即可。
接下来，配置上位机OPC驱动、调试方法等跟自由口通信方式完全一样，可以参考上面的说明。
