第２５卷第４期 ２００６年８月 工兵装备研究 Ｅｎｇｉｎｅｅｒ Ｅｑｕｉｐｍｅｎｔ Ｒｅｓｅａｒｃｈ Ｖｏｌ＿２５ Ｎｏ．４ Ａｕｇ．２００６
军用工程机械液压系统节能技术的应用与发展
王文富， 石 磊， 张贯忠 （总装工程兵科研一所，江苏 葛伊杰， 无锡２１４０３５） 吴耀强
摘 要：军用工程机械液压系统节能不仅能降低燃油消耗，而且可以全面提高机械的作业率、可靠性、安全 性和使用寿命等。节能控制技术在军用工程机械已被高度重视，采取的节能措施越来越新颖，并还在不断的 发展，将在军用工程机械上得到广泛的应用。 关键词：军用工程机械；液压系统；节能技术；发展 中图分类号：Ｅ９５１；ＴＨ１３７．３２ 文献标识码：Ａ
Ａｐｐｌｉｃａｔｉｏｎ ａｎｄ Ｄｅｖｅｌｏｐｍｅｎｔ ｏｆ Ｈｙｄｒａｕｌ ｉｃ Ｓｙｓｔｅｍ ｉｎ
ＷＡＮＧ Ｗ ｎ （Ｔｈｅ Ｆｉｒｓｔ Ｅｎｇｉｎｅｅｒｓ ｏｆ Ｅｎｅｒｇｙ Ｃｏｎｓｅｒｖａｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ ，Ｍｉ ｌ ｉｔａｒｙ Ｅｎｇｉｎｅｅｒ Ｍａｃｈｉｎｅｒｙ
－厂Ｍ， ＳＨＩ Ｌｅｉ， ＺＨＡＮＧＧｕａｆｔ—ｚｈｏｎｇ，ＧＥ Ｙｉ５ ｅ，ＷＵ Ｙａｏ—ｑｉａｆｔｇ Ｓｃｉｅｎｔｉｆｉｃ Ｒｅｓｅａｒｃｈ Ｉｎｓｔｉｔｕｔｅ ｏｆ ｔｈｅ Ｇｅｎｅｒａｌ Ａｒｍａｍｅｎｔｓ Ｄｅｐａｒｔｍｅｎｔ。Ｗｕｘｉ ２１４０３５－Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ｏｆ ｔｈｅ ｈｙｄｒａｕｌｉｃ ｓｙｓｔｅｍ ｉｎ ｍｉｌｉｔａｒｙ ｅｎｇｉｎｅｅｒ ｍａｃｈｉｎｅｒｙ ｃａｎ ｎｏｔ ｏｎｌｙ ｒｅ— ｄｕｃｅ ｔｈｅ ｆｕｅｌ ｃｏｎｓｕｍｐｔｉｏｎ－ｂｕｔ ａｌｓｏ ｉｍｐｒｏｖｅ ｔｈｅ ｏｐｅｒａｔｉｏｎａｌ ｒａｔｅ－ｒｅｌｉａｂｉｌｉｔｙ－ｓａｆｅｔｙ ａｎｄ ｓｅｒｖｉｃｅ ｌｉｆｅ ｏｆ ｔｈｅ ｍａｃｈｉｎｅ．Ｍｏｒｅ ａｔｔｅｎｔｉｏｎ ｈａｓ ｂｅｅｎ ｐａｉｄ ｔｏ ｔｈｅ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｉｎ ｔｈｅ ｍｉｌｉｔａｒｙ ｅｎｇｉｎｅｅｒ ｍａｃｈｉｎｅｒｙ．Ｔｈｅ ａｄｏｐｔｅｄ ｍｅａｓｕｒｅｓ ｆｏｒ ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ａｒｅ ｂｅｃｏｍｉｎｇ ｎｅｗｅｒ ａｎｄ ｎｅｗｅｒ ａｎｄ ａｒｅ ｓｔｉｌｌ ｉｎ ｕｎｉｎｔｅｒｒｕｐｔｅｄ ｇｒｏｗｔｈ．Ｔｈｅｓｅ ｍｅａｓｕｒｅｓ ｗｉｌｌ ｂｅ ｗｉｄｅｌｙ ｕｓｅｄ ｉｎ ｔｈｅ ｍｉｌｉｔａｒｙ ｅｎｇｉｎｅｅｒ ｍａｃｈｉｎｅｒｙ． Ｋｅｙ ｗｏｒｄｓ：ｍｉｌｉｔａｒｙ ｅｎｇｉｎｅｅｒ ｍａｃｈｉｎｅｒｙ；ｈｙｄｒａｕｌｉｃ ｓｙｓｔｅｍ；ｅｎｅｒｇｙ ｃｏｎｓｅｒｖａｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ；ｄｅｖｅｌｏｐｍｅｎｔ
第５期（总期４８期）
２０１１年９月 赢体秸幼 控副
Ｆｌｕｉｄ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ Ｎｏ．５（Ｓｅｒｉａｌ Ｎｏ．４８）
Ｓｅｐｔ．，２０１１

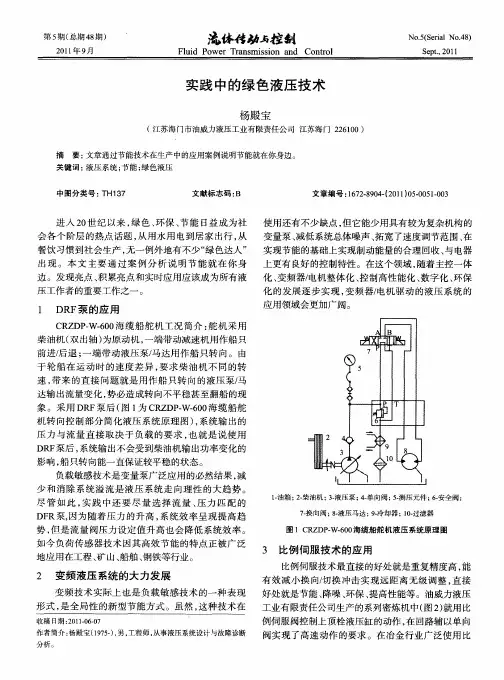

实践中的绿色液压技术
杨殿宝
（江苏海门市油威力液压工业有限责任公司江苏海门２２６１００）
摘 要：文章通过节能技术在生产中的应用案例说明节能就在你身边。 关键词：液压系统；节能；绿色液压
中图分类号：ＴＨ１３７ 文献标志码：Ｂ 文章编号：１６７２．８９０４一（２０ｌ１）０５．００５１—００３
进人２０世纪以来，绿色、环保、节能日益成为社 会各个阶层的热点话题，从用水用电到居家出行，从
餐饮习惯到社会生产，无一例外地有不少“绿色达人”
出现。本文主要通过案例分析说明节能就在你身 边。发现亮点、积累亮点和实时应用应该成为所有液
压工作者的重要工作之一。
１ ＤＲＦ泵的应用
ＣＲＺＤＰ—Ｗ－６００海缆船舵机工况简介：舵机采用 柴油机（双出轴）为原动机，一端带动减速机用作船只
前进／后退；一端带动液压泵／马达用作船只转向。由 于轮船在运动时的速度差异，要求柴油机不同的转
速，带来的直接问题就是用作船只转向的液压泵／马 达输出流量变化，势必造成转向不平稳甚至翻船的现
象。采用ＤＲＦ泵后（图１为ＣＲＺＤＰ—Ｗ－６００海缆船舵 机转向控制部分简化液压系统原理图），系统输出的
压力与流量直接取决于负载的要求，也就是说使用
ＤＲＦ泵后，系统输出不会受到柴油机输出功率变化的 影响，船只转向能一直保证较平稳的状态。 负载敏感技术是变量泵广泛应用的必然结果，减
少和消除系统溢流是液压系统走向理性的大趋势。 尽管如此，实践中还要尽量选择流量、压力匹配的
ＤＦＲ泵，因为随着压力的升高，系统效率呈现提高趋
势，但是流量阀压力设定值升高也会降低系统效率。 如今负荷传感器技术因其高效节能的特点正被广泛 地应用在工程、矿山、船舶、钢铁等行业。
第２期（总期４５期）
２０１１年３月 澈体钴动与控副
Ｆｌｕｉｄ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ Ｎｏ．２（Ｓｅｒｉａｌ Ｎｏ．４５）
Ｍａｔ．．２０１１
液压系统节能的应用与发展
苏欣平 杨钢 肖汇 杨成禹。吴学深。
（１．军事交通学院军事物流系天津３００１６１；２．军事交通学院研究生二队天津３００１６１）
摘要：节约能源已经成为当今社会的主流，对于液压技术领域中的液压节能技术的探讨也逐渐提到议事日程。为 此，文中主要介绍了几种节能液压元件和典型的节能液压系统的应用状况，并对液压技术的节能发展趋势进行了阐 述。 关键词：机械设计；液压元件；液压系统；节能技术
中图分类号：ＴＨ１３７．３ 文献标识码：Ｂ 文章编号：１６７２．８９０４（２０１１）０２．００６１．００３
引言
当前能源和节能问题１３益受到人们重视，液压
系统的节能设计也成为液压技术工作者所关注的重
大课题，液压系统节能的目的是提高系统的能量利用
率或提高系统的效率。液压系统效率的高低是其重
要性能指标之一。通过对液压系统的控制元件、执行
元件、工作介质和辅助装置等方面进行改进，可收到
良好的节能效果。
ｌ液压元件的节能技术
液压元件的能耗表现在液压元件在工作时，会引
起元件及其在连接部位产生泄漏、内摩擦及发热等。
其中以液压泵、马达损失最大，其次是各种阀类，如溢
流阀的溢流损失，以及设在液压缸或马达的回油路上
的背压阀的压力损失等。常用的节能液压元件有限
压式变量泵、恒功率变量泵、恒压式变量泵、蓄能器、
电液伺服阀、集成阀等。
１．１低功耗电磁阀
电磁阀是各类液压控制阀中使用最多的一种，故
它们的总功耗不能忽视。以往电磁阀中配用的电磁
铁耗能均在１０ ｗ以上，功耗较大。近年来，开发和研
制的低功耗电磁阀，由于采用了先导式双级控制和合
理设计阀内弹簧等技术措施，使电磁阀的驱动功率下
收稿日期：２０１０．１１－１５
第１期（总第２６期） ２００８年１月 流体钴动与控副 Ｆｌｕｉｄ Ｐｏｗｅｒ Ｔｒａｎｓｍｉｓｓｉｏｎ ａｎｄ Ｃｏｎｔｒｏｌ Ｎｏ．１（Ｓｅｒｉａｌ Ｎｏ．２６） Ｊａ．．２００８

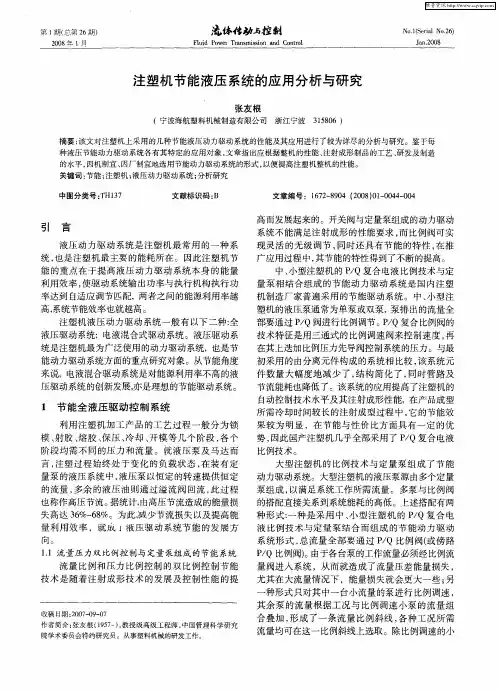

注塑机节能液压系统的应用分析与研究
张友根 （宁波海航塑料机械制造有限公司浙江宁波３ １５８０６） 摘要：该文对注塑机上采用的几种节能液压动力驱动系统的性能及其应用进行了较为详尽的分析与研究。鉴于每 种液压节能动力驱动系统各有其特定的应用对象，文章指出应根据整机的性能、注射成形制品的工艺、研发及制造 的水平，因机制宜、因厂制宜地选用节能动力驱动系统的形式，以便提高注塑机整机的性能。 关键词：节能；注塑机；液压动力驱动系统；分析研究 中图分类号：ＴＨ１３７ 文献标识码：Ｂ 文章编号：１６７２—８９０４（２ｏｏ８）ｏｌ一００４４—００４
引 言 液压动力驱动系统是注塑机最常用的一种系 统，也是注塑机最主要的能耗所在。因此注塑机节 能的重点在于提高液压动力驱动系统本身的能量 利用效率，使驱动系统输出功率与执行机构执行功 率达到自适应调节匹配，两者之间的能源利用率越 高，系统节能效率也就越高。 注塑机液压动力驱动系统一般有以下二种：全 液压驱动系统；电液混合式驱动系统。液压驱动系 统是注塑机最为广泛使用的动力驱动系统，也是节 能动力驱动系统方面的重点研究对象。从节能角度 来说，电液混合驱动系统是对能源利用率不高的液 压驱动系统的创新发展，亦是理想的节能驱动系统。 １节能全液压驱动控制系统 利用注塑机加工产品的工艺过程一般分为锁 模、射胶、熔胶、保压、冷却、开模等几个阶段，各个 阶段均需不同的压力和流量。就液压泵及马达而 言，注塑过程始终处于变化的负载状态，在装有定 量泵的液压系统中，液压泵以恒定的转速提供恒定 的流量，多余的液压油则通过溢流阀回流，此过程 也称作高压节流。据统计，由高压节流造成的能量损 失高达３６％一６８％。为此，减少节流损失以及提高能 量利用效率，就成Ｊ液压驱动系统节能的发展方 向。 １．１流量压力双比例控制与定量泵组成的节能系统 流量比例和压力比例控制的双比例控制节能 技术是随着注射成形技术的发展及控制性能的提
