天正日照分析报告详解教程

天正日照分析

详解

天正日照分析流程

一：天正日照简介：

TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具;开发过程研究了国家和地方相关的日照计算规则,分析方法满足全国各地不同日照分析计算标准的要求;通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题,并针对各地不同要求提供满足规划主管部门审批的分析结果;

二：日照基本规定：

1、住宅日照标准应符合5.0.2.1的规定;城市居住区规划设计规范GB50180-932002年版第条规定

1：住宅建筑日照标准

建筑气候区划 Ⅰ、Ⅱ、Ⅲ、Ⅶ气候 Ⅳ气候区 Ⅴ、Ⅵ气候区 大城市 中小城市 大城市 中小城市

日照标准日 大 寒 日 冬 至 日

日照时数h ≥2 ≥3 ≥1

有效日照时间带h 8～16 9～15

计算起点 底 层 窗 台 面

注：①建筑气候区划分应符合本规范附录A第A.0.1条规定;

②底层窗台面是指距室内地平0.9m高的外墙位置;

2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照;居住空间是指卧室、起居室厅; 住宅设计规范GB

50096-19992003年版第5.1.1条规定

3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低;城市居住区规划设计规范GB50180-932002年版第5.0.2.1条规定

4、旧区改建的项目内新建住宅日照标准可酌情降低,但不应低于大寒日日照1小时标准;城市居住区规划设计规范GB50180-932002年版第5.0.2.1条规定

5、宿舍半数以上的居室,应能获得同住宅居住空间相同的日照标准;宿舍建筑设计规范JGJ 36-2005第4.1.3条规定

6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准;老年人居住建筑设计标准GB/T 50340-2003第3.2.6规定

7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准;民用建筑设计通则GB50352-2005第5.1.3条规定

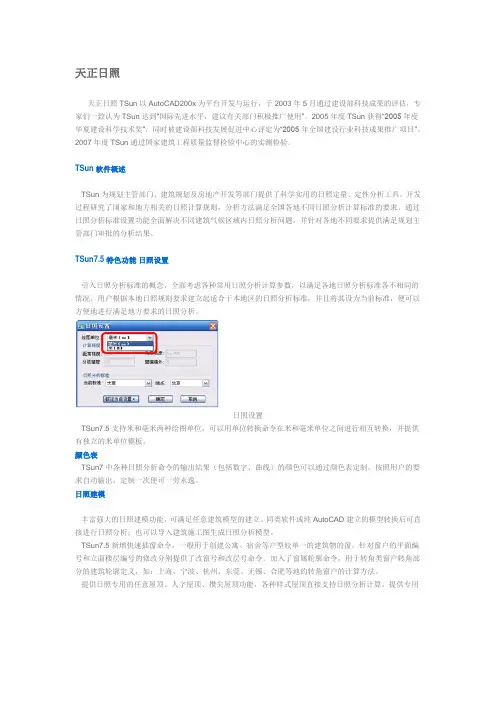

天正日照

天正日照TSun以AutoCAD200x为平台开发与运行，于2003年5月通过建设部科技成果的评估，专家们一致认为TSun达到“国际先进水平，建议有关部门积极推广使用”。2005年度TSun 获得“2005年度华夏建设科学技术奖”，同时被建设部科技发展促进中心评定为“2005年全国建设行业科技成果推广项目”。2007年度TSun通过国家建筑工程质量监督检验中心的实测检验。

TSun软件概述

TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具。开发过程研究了国家和地方相关的日照计算规则，分析方法满足全国各地不同日照分析计算标准的要求。通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题，并针对各地不同要求提供满足规划主管部门审批的分析结果。

TSun7.5 特色功能 日照设置

引入日照分析标准的概念，全面考虑各种常用日照分析计算参数，以满足各地日照分析标准各不相同的情况。用户根据本地日照规则要求建立起适合于本地区的日照分析标准，并且将其设为当前标准，便可以方便地进行满足地方要求的日照分析。

日照设置

TSun7.5支持米和毫米两种绘图单位，可以用单位转换命令在米和毫米单位之间进行相互转换，并提供有独立的米单位模板。

颜色表

TSun7中各种日照分析命令的输出结果（包括数字、曲线）的颜色可以通过颜色表定制，按照用户的要求自动输出，定制一次便可一劳永逸。

日照建模

丰富强大的日照建模功能，可满足任意建筑模型的建立。同类软件或纯AutoCAD建立的模型转换后可直接进行日照分析；也可以导入建筑施工图生成日照分析模型。

TSun7.5新增快速插窗命令，一般用于创建公寓、宿舍等户型较单一的建筑物的窗。针对窗户的平面编号和立面楼层编号的修改分别提供了改窗号和改层号命令。加入了窗属轮廓命令，用于转角类窗户转角部分的建筑轮廓定义，如：上海、宁波、杭州、东莞、无锡、合肥等地的转角窗户的计算方法。

天正日照分析软件操作手册(总2页)

--本页仅作为文档封面，使用时请直接删除即可--

--内页可以根据需求调整合适字体及大小-- 天正日照分析软件操作手册

1 收集资料，提取数据，作详细记录。

1.1 项目总图。——最新，有效（建一个目录，将文件拷入并作记录）

1.2 单体建筑平面、立面、剖面、详图。（包括已建建筑——客体建筑，拟建建筑——主体建筑）

1.3 提取数据，做记录。

1.3.1 单体名称

1.3.2 建筑高度（室内外高差+女儿墙顶标高）

1.3.3 单体层数

1.3.4 门窗尺寸——宽度大于2400的取2400，窗台高度低于900的取900。（卫生间窗不考虑）

1.3.5 门窗立窗高度（室内外高差+底层立窗高度）

1.3.6 分户列表（窗位对分户号）

1.3.7 建筑分组命名（拟建、已建、先建、后建、A区、B区）

2 绘出单体外轮廓线：确保准确

2.1 闭合多义线

2.2 单段线条不能过短

2.3 与单体吻合

3 绘出拟建单体建筑控制线，便于方案调整参照。

4 建日照模型：

4.1 [建筑高度]命令，输入各单体建筑高度——前面收集记录的数据

4.2 [顺序插窗][两点插窗]命令，插住宅的需考虑日照的窗位。

4.3 [窗属轮廓]命令，处理凸窗对相邻建筑的遮挡——对照建筑平面

4.4 [任意坡顶]命令，输入屋面坡屋顶——对照建筑平面、立面、详图。

4.5 [阳台]命令，输入阳台，考虑阳台对相邻建筑的遮挡——对照建筑平面。

4.6 [窗分户号]命令，窗位分户——由红变绿

4.7 [建筑命名]命令，建筑单体命名，选中同一单体的所有外轮廓、窗、阳台、构架。为遮挡分析出遮挡关系表准备数据。

4.8 [命名查询]命令，检查命名结果。

4.9 [建筑分组]命令,将命名单体分组，为出窗报批表准备数据，何为已建，何为拟建，何为先建，何为后建。

4.10 [分组查询]命令，检查分组结果。 5 日照分析：

推荐精选 天正日照TSUN7.5分析流程

二：日照基本规定：

1、住宅日照标准应符合5.0.2.1的规定。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第5.0.2.1条规定）

1：住宅建筑日照标准

建筑气候区划 Ⅰ、Ⅱ、Ⅲ、Ⅶ气候 Ⅳ气候区 Ⅴ、Ⅵ气候区 大城市 中小城市 大城市 中小城市

日照标准日 大 寒 日 冬 至 日

日照时数（h） ≥2 ≥3 ≥1

有效日照时间带（h） 8～16 9～15

计算起点 底 层 窗 台 面

注：①建筑气候区划分应符合本规范附录A第A.0.1条规定。

②底层窗台面是指距室内地平0.9m高的外墙位置。

2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照。居住空间是指卧室、起居室（厅）。 （《住宅设计规范》（GB 50096-1999）(2003年版)第5.1.1条规定）

3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低。（《城市居住区规划设计规范》（GB50180-93）（2002年版）第5.0.2.1条规定）

4、旧区改建的项目内新建住宅日照标准可酌情降低，但不应低于大寒日日照1小时标准。（《城市居住区规划设计规范》GB50180-93）（2002年版）第5.0.2.1条规定）

5、宿舍半数以上的居室，应能获得同住宅居住空间相同的日照标准。（《宿舍建筑设计规范》（JGJ 36-2005）第4.1.3条规定）

6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准。（《老年人居住建筑设计标准》（GB/T 50340-2003）第3.2.6规定）

7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准。（《民用建筑设计通则》（GB50352-2005）第5.1.3条规定）

8、托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求（《托儿所、幼儿园建筑设计规范》（JGJ 39-87）第
