天正日照分析详解教程

天正日照分析

详解

天正日照分析流程

一：天正日照简介：

TSun为规划主管部门、建筑规划及房地产开发等部门提供了科学实用的日照定量、定性分析工具;开发过程研究了国家和地方相关的日照计算规则,分析方法满足全国各地不同日照分析计算标准的要求;通过日照分析标准设置功能全面解决不同建筑气候区域内日照分析问题,并针对各地不同要求提供满足规划主管部门审批的分析结果;

二：日照基本规定：

1、住宅日照标准应符合5.0.2.1的规定;城市居住区规划设计规范GB50180-932002年版第条规定

1：住宅建筑日照标准

建筑气候区划 Ⅰ、Ⅱ、Ⅲ、Ⅶ气候 Ⅳ气候区 Ⅴ、Ⅵ气候区 大城市 中小城市 大城市 中小城市

日照标准日 大 寒 日 冬 至 日

日照时数h ≥2 ≥3 ≥1

有效日照时间带h 8～16 9～15

计算起点 底 层 窗 台 面

注：①建筑气候区划分应符合本规范附录A第A.0.1条规定;

②底层窗台面是指距室内地平0.9m高的外墙位置;

2、每套住宅至少应有一个居住空间获得日照,当一套住宅中居住空间总数超过四个时,其中宜有二个获得日照;居住空间是指卧室、起居室厅; 住宅设计规范GB

50096-19992003年版第5.1.1条规定

3、在原设计建筑外增加任何设施不应使相邻住宅原有标准降低;城市居住区规划设计规范GB50180-932002年版第5.0.2.1条规定

4、旧区改建的项目内新建住宅日照标准可酌情降低,但不应低于大寒日日照1小时标准;城市居住区规划设计规范GB50180-932002年版第5.0.2.1条规定

5、宿舍半数以上的居室,应能获得同住宅居住空间相同的日照标准;宿舍建筑设计规范JGJ 36-2005第4.1.3条规定

6、老年人居住用房冬至日满窗日照不宜小于2小时的日照标准;老年人居住建筑设计标准GB/T 50340-2003第3.2.6规定

7、残疾人住宅的卧室、起居室应能获得冬至日日照不少于2小时的日照标准;民用建筑设计通则GB50352-2005第5.1.3条规定

8、托儿所、幼儿园生活用房应满足冬至日底层满窗日照不少于3小时的要求托儿所、幼儿园建筑设计规范JGJ 39-87第3.1.7条规定,其活动场地应有不少于1/2的活动面积在标准的建筑日照阴影线之外城市居住区规划设计规范GB50180-932002年版附表中规定;中小学教学楼南向的普通教室冬至日底层满窗日照不应低于2小时中小学校建筑设计规范GBJ 99-86第条规定;

9、医院病房楼应满足冬至日日照不低于2小时的日照标准城市居住区规划设计规范GB50180-932002年版附表A.0.3中规定;

10、疗养院半数以上的疗养室应能获得冬至日不小于2小时的日照标准;民用建筑设计通则GB50352-2005第5.1.3条规定

11、居住区含小区与组团内的组团绿地应满足有不少于1/3的绿地面积在标准的建筑日照阴影线范围之外;城市居住区规划设计规范GB50180-932002年版第7.0.4.1条规定

满足上述日照要求即视为日照符合国家标准;

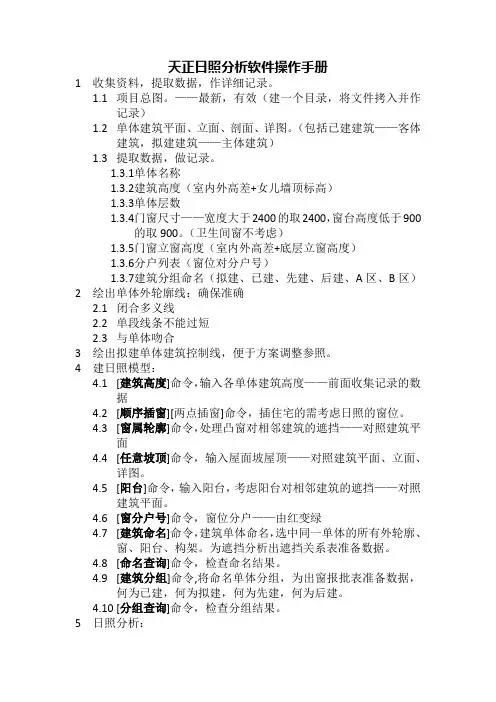

三：分析流程：

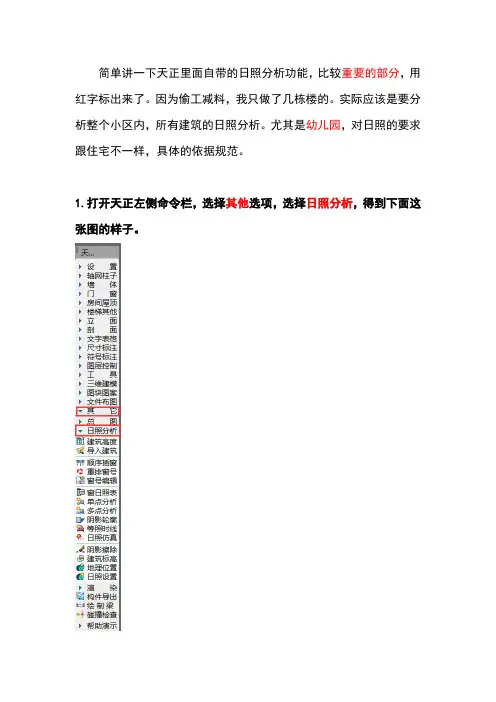

1：设置-日照设置：

绘图单位：米或者毫米为单位都可;

地点：选择日照分析的区域;

标注当前设置如下：

当前标准：下拉菜单-配置管理器出现‘日照分析标准’如下设置：

有效日照设置、累计方法、日照窗分析、时间设置;根据不同地区的日照要求,设置不同的日照分析标准;

日照窗分析设置中： 如图：

满窗日照分析：当某一时刻A和B两点同时有阳光直射,即认定这一时刻整个窗户有有效日照; 窗台中点分析：当某一时刻窗的中点O有阳光直射,即认定这一时刻整个窗户有有效日照;

精度设置：即误差值;

2、基本建模

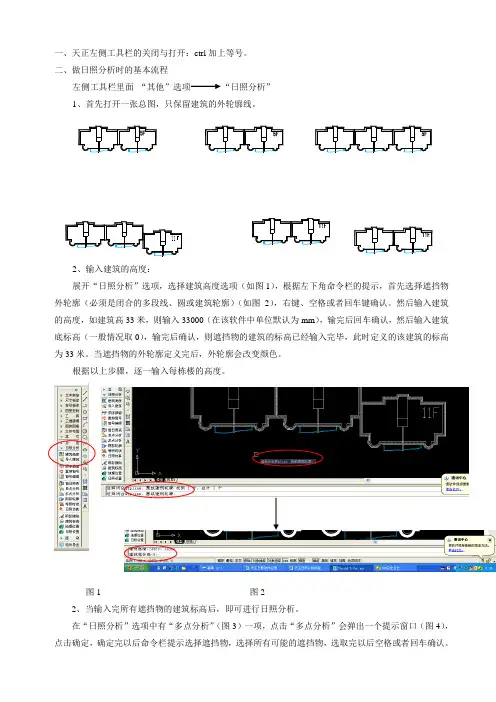

先打开一张总图,只保留建筑的外轮廓线;

红线内为新建项目,红线外为已建项目,日照分析的结果,既要考虑新建的日照情况,更要考虑新建项目是否对已建有遮挡;

1：基本建模：

A：建筑高度

建筑高度24000：输入建筑的高度

建筑底标高0：建议选用相对高度为建筑底标高,以便后面分析容易辨别;可以设置所有建筑物中底标高最低的一个为0,其他底标高就往上加;

用建筑高度命令,把所有的要考虑的建筑平面图都执行一遍;

所得到下面的图： B：窗户建模

有顺序插窗、两点插窗、快速插窗

建议用两点插窗,把建筑施工图附在总图下面,

如此栋房子有7层,就在重复层数设置为7层,窗台标高为此建筑物的建筑底标高+900mm的窗台高;若下面有商铺,窗台高为此建筑物的建筑底标高+900mm+商铺的层高;

把需要考虑日照的窗户都画出来,包括已建和新建;

此图为范例,因此只画一部分窗户

日照窗计算规则： AB计算基准面计算基准面转角直角窗转角弧形窗凸窗计算基准面

计算基准面凹阳台计算基准面半凸半凹阳台计算基准面半凸半凹阳台

计算基准面凸阳台

不同形式的窗户、阳台有不同的计算基准面,绘制建筑轮廓时就直接画直线段;

C:窗分户号：为了生成带有住户号的日照窗报表,可以把同属一套住宅的多个日照窗定义其所属的住户号,如把五层在501户中的某几个日照窗给出分户号名为“501”等,不参与日照计算的窗不必插入和定义;

D：建筑命名

需要计算为遮挡物与日照窗的建筑都要命名,属于一个建筑物的日照窗以及建筑的附属构件屋顶、阳台都要选中一起命名;名称可以为汉字、字母和数字;

E：建筑分组

建筑分组,一般分为已建建筑和新建建筑两组,这样分以便后面断定日照时间不满足是否为新建建筑的影响;名称可以为汉字、字母和数字;

F：坡地屋顶

任意坡顶：由封闭的任意形状PLINE线生成指定坡度的坡形屋顶,可采用对象编辑单独修改每个边坡的坡度,不支持布尔运算开洞功能;

人字坡顶：

以闭合的PLINE为屋顶边界生成人字坡屋顶和单坡屋顶;两侧坡面的坡度可具有不同的坡角,可指定屋脊位置与标高,屋脊线可随意指定和调整,因此两侧坡面可具有不同的底标高,除了使用角度设置坡顶的坡角外,还可以通过限定坡顶高度的方式自动求算坡角,此时创建的屋面具有相同的底标高;

线转面： 根据由line、pline线构成的二维视图生成三维网格面Pface,并通过设为建筑命令定义为遮挡建筑;

将由线构成的二维图形转换为三维网格面Pface模型;这时网格面还是压扁的模型,通过特性编辑,可以更改其顶点坐标,完成最终的三维形体模型;可以绘制特殊的屋顶模型,再移动到建筑物上即可;

下图左是由二维线构成的屋顶的二维视图,图右是转换为面并设置顶点坐标后的三维屋顶模型：

攒尖屋顶和加老虎窗命令,多种屋顶绘制方法完全满足绘图需要;

3：日照分析;

A：点面分析;

阴影轮廓：

本命令用于绘制出各遮挡物在给定平面上所产生的各个时刻的阴影轮廓线;

只选新建建筑物,计算高度选择所以建筑中底标高最低点;

选取地区、节气和起始时间后,点取“确定”,程序即自动计算并显示所选建筑物的阴影轮廓,勾选“计算多个时刻”复选框时,生成每一个时间间隔的阴影轮廓,同时在生成的每一时刻的阴影轮廓上标注该时刻的时间;图为长沙地区大寒日8点至16点的一组建筑的阴影轮廓线;

多点分析：

用于分析某一平面区域内的日照时数,分析的平面区域可以是任意的多边形区域;用户可以到“高级设置”中的“分析”里的“多点分析是否输出详细时间”中设置输出时间是详细到分钟,还是以N+或N小时来近似表示;

命令提示选择遮挡物,已建新建的建筑物都要选,因为此时也要考虑已建对已建的影响,才能体现最真实的日照时间;

计算高度一般设置为最底层窗台高 5表示5~个小时

5+表示~6个小时

等照时线：

在给定的建筑用地平面或建筑立面上绘制出日照时间满足和不满足给定时数的区域分界线,计算方法可选用微区法或拟合法,并提供平面和立面两个面的等照时线计算;本命令是用于划分少于和多于用户指定的日照时间区域的曲线,n小时的等照时线内部为少于n小时日照的区域,外部为大于或等于n小时日照的区域;即多点分析分界线;

选取遮挡物后,屏幕弹出如图对话框,在其中选取地区、节气和起始时间后,输入计算高度,选择当前进行的计算是平面或者立面等照时线计算,选择日照计算方法是微区法还是拟合法,网格尺寸和标注间距,最后单击“确定”按钮退出对话框后,程序显示计算过程,在选择微区法计算平面等照时线时提示如下：

微区法计算平面等照时线比较复杂,需要等待一定的时间,如果计算的建筑物较多而且轮廓复杂,则采用较小的时间步长甚至可能导致数个小时的计算时间;求等照时线的理论解是非常困难的,可选用微区法来计算等照时线,最后的等照时线呈现锯齿状,时间间隔即时间步长越小,锯齿就越细,即越逼近理论曲线;然而较小的时间步长不仅导致计算时间的急剧增加,而且计算结果也变得不稳定;建议采用5分钟、10分钟、20分钟分别作为细算、一般、粗算的标准时间步长,如果要反复推敲小区方案,那么采用粗算f方法计算速度非常快,很快就可以出结果;

如图显示的就是1.2.5个小时的分界线;绿色线之外的都是计算日那天满足两个小时的区域;

单点分析

给定测试间隔时间后,选取测试日照时间的特定测试点及其高度值,计算详细日照情况;

定点光线

绘制出指定位置在各个给定时刻的光线,用来辅助分析是否有遮挡物阻断光线;

光线圆锥

对位置点进行日照分析,根据其遮挡建筑生成日照圆锥面及实际的阳光通道,光线圆锥线可通过对象查询功能显示其日照详细时刻、太阳高度角及方位角;

日影棒图

用不同高度的虚拟直竿产生阴影,分别按指定测算时刻模拟日照,获得一系列的放射线,表示落影的长度和方向,称为“日影棒图”;

日照时刻

点取给定时刻的光线,反推出这束光线照射的时刻,可以通过在计算点和主体建筑之间取两点在平面图上取点即可,用来求得主体建筑遮挡物阻断光线的时刻,相当于“定点光线”的逆命令;

坡地日照

用于分析山地城市坡地日照及建筑物表面的日照,生成坡地模型上的日照分析结果及建筑物表面日照分布情况的伪彩色图;

线上日照

根据有关规定对建筑轮廓线上的采样点进行日照时间计算,并显示各采样点的日照时间；可以对已有建筑轮廓线进行分析,也可在命令过程中动态绘制建筑轮廓线进行分析；勾选“恶化分析”复选框并设置最少日照时数即：报警时间,即可以采用线上日照的表示方式进行建筑群建设前后日照时数的变化程度分析;

B：高级分析

遮挡分析：

分析每个建筑物作为客体时,其他哪些建筑对它产生了遮挡关系,给出分析表格,为以后对这些建筑物的日照分析划定了范围,本命令要求执行前对参与分析的建筑物进行命名和分组,否则没有任何分析意义;

提示选择客体建筑和主体建筑,都要选择已建和新建的建筑遮挡物;

计算高度选所有建筑物底标高最低的那点;

结果如下：

1栋就有24遮挡,若1不满足,就只需要修改24建筑;

以此类推;
