传感器故障基础知识

地铁信号基础知识复习要点

在现代城市交通系统中，地铁成为了人们出行的重要方式之一。地铁的运行离不开信号系统的支持，它不仅能确保乘客的安全，还能提高地铁的运行效率。本文将为您介绍地铁信号的基础知识复习要点。

一、地铁信号系统的基本组成

地铁信号系统主要由输入设备、处理设备和输出设备三部分组成。其中输入设备是指地铁列车上的传感器，用于监测各种参数的变化，例如车速、车门状态等。处理设备则是对输入数据进行处理和分析，并根据预定的算法和规则生成控制指令。最后，输出设备将控制指令传送到地铁轨道上的信号设备，如信号灯、道岔等，以控制列车的运行。

二、地铁信号系统的工作原理

地铁信号系统采用了一种称为区间模式的工作原理。在这种工作模式下，地铁轨道被划分为一系列相邻的区间，每个区间都有一个信号设备。当一列地铁列车进入某个区间时，该区间的信号设备将显示红灯，表示该区间已被占用。其他地铁列车在收到红灯信号后会停下等待，直到前方区间的信号变为绿灯，表示该区间空闲，才能继续行驶。

三、地铁信号的种类与意义

地铁信号主要分为红灯、黄灯和绿灯三种，每种信号有着不同的意义。

1.红灯：红灯信号表示危险，禁止列车进入相应的区间。当地铁列车接收到红灯信号时，必须停下等待，以确保安全。

2.黄灯：黄灯信号表示准备停车，地铁列车需要减速并做好停车的准备。黄灯通常是在红灯和绿灯之间的过渡信号。

3.绿灯：绿灯信号表示安全，允许列车进入相应的区间。当地铁列车接收到绿灯信号时，可以继续行驶。

四、地铁信号系统的常见故障及处理方法

在地铁信号系统中，常见的故障包括信号设备损坏、传感器故障、数据传输故障等。针对这些故障，通常采取以下处理方法： 1.信号设备损坏：当信号设备损坏时，应立即通知相关维修人员进行维修或更换。

2.传感器故障：传感器故障可能导致信号系统无法获取准确的输入数据。在发现传感器故障时，需要及时检修或更换传感器。

3.数据传输故障：数据传输故障可能导致信号指令无法准确传送到信号设备。若发现数据传输故障，应及时排查故障原因，并修复或更换相应设备。

标签传感器基础知识

标签传感器（标签检测传感器）工作原理是怎样的：有二极管发光器，通过透光，感测电压的差值来确定每张标签，传感器采用非光学传感技术，可检测透明标签和透明底纸。此项改进技术也使标签传感器（标签检测传感器）的测量较光学传感器更快速、更准确。

LabelX标签传感器（标签检测传感器）结合的光点大小和快速的反应为高速标签检测。LabelX侦测各种不干胶标签在许多不同类型的网络的伴奏通过区分隙和标签。传感器的快速反应提供了精确的空间分辨率标签边缘。老师让这个标签传感器（标签检测传感器）关键快速并且容易使用。选择从两个模型。LBX-50标签的传感器是正确的选择标准和低对比度的标签。在Teach-Standard模式,按一切换点教钥匙套标准标签。在Teach-Thin模式,按设定交换两个点,低对比度的标签。LBX - 100的标签传感器（标签检测传感器）提供了更高的灵敏度近清晰的标签。除了Teach-Standard和Teach-Thin,LBX - 100还提供定制教育在线。定制教育在线测量记录一个单独的差距,标签上的说明,让最优检测困难的标签。

(EMX是一家专业生产各类工业传感器的美国公司，包括：色彩传感器，颜色识别传感器，颜色传感器，色标传感器，标签传感器，标签检测传感器 ，荧光检测传感器，荧光传感器 ，色标传感器，颜色标志传感器，对比传感器，更多信息请参考：)

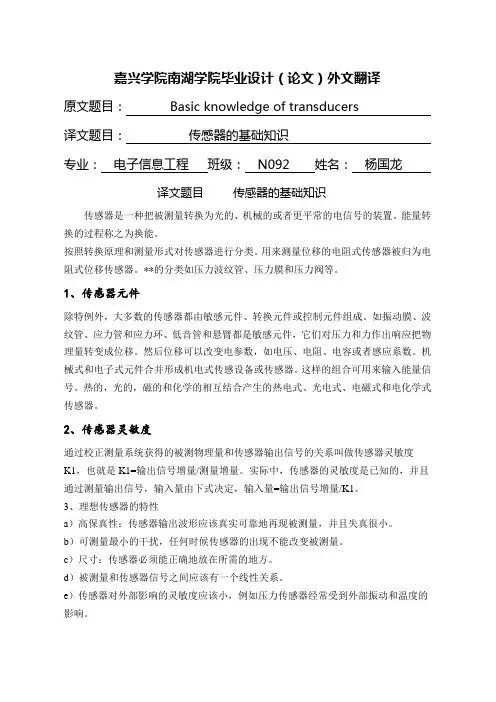

嘉兴学院南湖学院毕业设计（论文）外文翻译

原文题目： Basic knowledge of transducers

译文题目： 传感器的基础知识

专业： 电子信息工程 班级： N092 姓名： 杨国龙

译文题目 传感器的基础知识

传感器是一种把被测量转换为光的、机械的或者更平常的电信号的装置。能量转换的过程称之为换能。

按照转换原理和测量形式对传感器进行分类。用来测量位移的电阻式传感器被归为电阻式位移传感器。**的分类如压力波纹管、压力膜和压力阀等。

1、传感器元件

除特例外，大多数的传感器都由敏感元件、转换元件或控制元件组成。如振动膜、波纹管、应力管和应力环、低音管和悬臂都是敏感元件，它们对压力和力作出响应把物理量转变成位移。然后位移可以改变电参数，如电压、电阻、电容或者感应系数。机械式和电子式元件合并形成机电式传感设备或传感器。这样的组合可用来输入能量信号。热的，光的，磁的和化学的相互结合产生的热电式、光电式、电磁式和电化学式传感器。

2、传感器灵敏度

通过校正测量系统获得的被测物理量和传感器输出信号的关系叫做传感器灵敏度K1，也就是K1=输出信号增量/测量增量。实际中，传感器的灵敏度是已知的，并且通过测量输出信号，输入量由下式决定，输入量=输出信号增量/K1。

3、理想传感器的特性

a）高保真性：传感器输出波形应该真实可靠地再现被测量，并且失真很小。

b）可测量最小的干扰，任何时候传感器的出现不能改变被测量。

c）尺寸：传感器必须能正确地放在所需的地方。

d）被测量和传感器信号之间应该有一个线性关系。

e）传感器对外部影响的灵敏度应该小，例如压力传感器经常受到外部振动和温度的影响。 f）传感器的固有频率应该避开被测量的频率和谐波。

4、电传感器

电传感器具有许多理想特性。它们不仅实现远程测量和显示，还能提供高灵敏度。

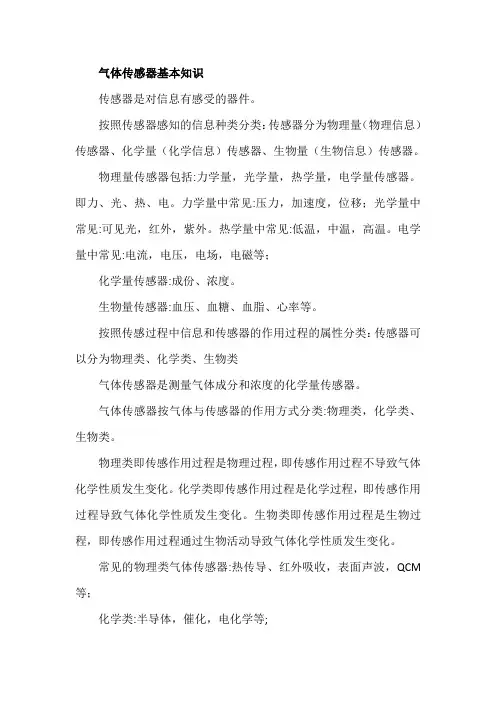

气体传感器基本知识

传感器是对信息有感受的器件。

按照传感器感知的信息种类分类：传感器分为物理量（物理信息）传感器、化学量（化学信息）传感器、生物量（生物信息）传感器。

物理量传感器包括:力学量，光学量，热学量，电学量传感器。即力、光、热、电。力学量中常见:压力，加速度，位移；光学量中常见:可见光，红外，紫外。热学量中常见:低温，中温，高温。电学量中常见:电流，电压，电场，电磁等；

化学量传感器:成份、浓度。

生物量传感器:血压、血糖、血脂、心率等。

按照传感过程中信息和传感器的作用过程的属性分类：传感器可以分为物理类、化学类、生物类

气体传感器是测量气体成分和浓度的化学量传感器。

气体传感器按气体与传感器的作用方式分类:物理类，化学类、生物类。

物理类即传感作用过程是物理过程，即传感作用过程不导致气体化学性质发生变化。化学类即传感作用过程是化学过程，即传感作用过程导致气体化学性质发生变化。生物类即传感作用过程是生物过程，即传感作用过程通过生物活动导致气体化学性质发生变化。

常见的物理类气体传感器:热传导、红外吸收，表面声波，QCM等；

化学类:半导体，催化，电化学等; 生物类在普通工业、家庭不太常用。

在常见的气体传感器PID严格讲是另类:为物理化学类。即物理方法导致化学变化。

气体传感器门类众多，一下进介绍几种常见的不同工作原理的气体传感器

半导体气体传感器：

原理:在一定的温度条件下，被测气体到达半导体敏感材料表面时将与其表面吸附的氧发生化学反应,并导致半导体敏感材料电阻发生变化，其电阻变化率与被测气体浓度呈指数关系，通过测量电阻的变化即可测得气体浓度。单支半导体气体传感器通过选择性催化、物理或化学分离等方式在已知环境中可以实现对气体的有限识别。大规模半导体气体传感器阵列可以实现对未知环境中气体种类的精确识别。

半导体顾名思义是电导率介于绝缘体与导体之间的物质。半导体气体传感器的敏感材料就这么一种物质。常见的气体敏感材料分为表面控制型和体控制型。表面控制即电阻由晶粒表面和晶粒晶界控制，体控制即电阻由晶粒尺寸和载流子浓度控制。用于气体传感器的半导体材料除具有半导体的属性外还需要具备以下条件:a、易获得，b、在较低温度下对氧气和目标气体有很好的吸附能力；c、自身有良好催化特性；d、机械结构可调；e、电性能可调；f、烧结性能好；g、氧气和被测气体在室温或一定的温度条件下，在其表面有很好的化学反应能力、并在该温度下对反应产物有较好的脱附能力；h、与其它辅助材料成型后有较好的相融性、化学稳定性、并有适合的微缺陷等。符合这种条件的常见材料二氧化锡、氧化钨、氧化铟、偏锡酸锌等。这里最重要的概念与性能的对应关系:温度-功耗、漂移;吸附及化学反应-灵敏度、选择性、漂移、线性、初始稳定时间以及响应时间;脱附-恢复时间。半导体传感器的优点：廉价、耐用、设计及制造过程简单。半导体传感器的弱点:功耗大、漂移、线性差。无论其优点还是弱点均与上述对应关系相关。如漂移:传感器会吸附氧气，当氧气浓度变化时(如雨天，氧浓度变小)，吸附量会变化，零点必会漂啊漂。总之半导体传感器的优缺点首先是由其工作原理决定的，是先天的。后天的设计、制造可以改善，但不能消除。
