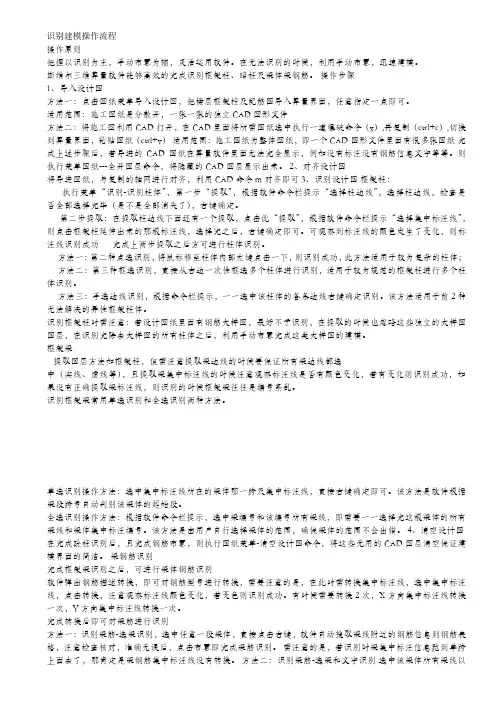

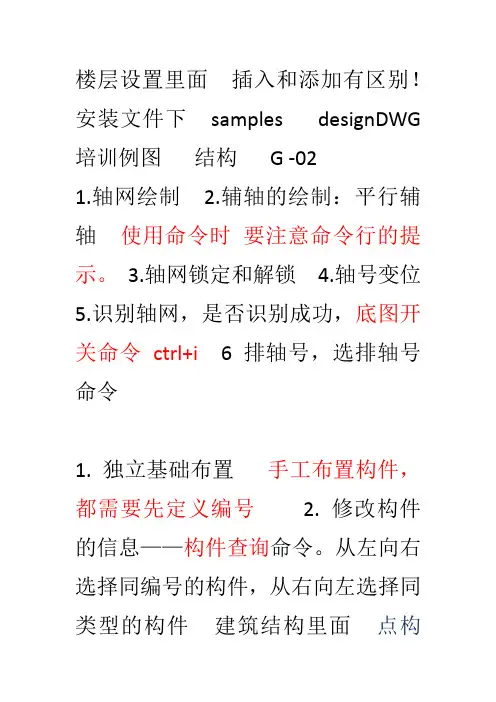

一、构件图形布置

板及筏板计算设置调整，斯维尔三维算量2012新增功能视频教程

2012版本的【钢筋选项】--【计算设置】中，对板和筏板的钢筋计算规则进行了整理和完善，开放了板和筏板钢筋计算时能用到的所有计算参数。我们先看一下板，在板的计算设置中根据设置项的作用进行了分类，作用于所有板钢筋的计算项目归类到公用项目中。新增了面筋的设置项，增加了板面筋遇到不同支座时钢筋在支座内的长度计算规则。增加了单挑负筋的长度计算规则。增加了板底筋的计算规则，由于板底筋在设计上的特殊性，软件给出了全面而且灵活的设置选项，尤其是将转换层和普通层分开进行设置，符合施工、预算的需要。将构造分布筋的计算设置项目整合在一起。增加了温度筋的设置项。增加板拉筋和板凳筋的分布形式的选择，以前只是一种形式：双向布置，现在可以修改为梅花形布置。

板钢筋设置项的整理和增加将会使板钢筋计算规则的调整更方便更实用。切换到筏板页面大家可以看到筏板设置项的修改和板钢筋修改基本是一样的，在这里就不详细讲解了。

板自动布置，斯维尔三维算量2012新增功能视频教程

2012版本板布置新增了选文字布置和自动布置2种方式，下面通过实例看来学习2种布置方式。在本图中，板厚度有100mm 、120mm、150mm，其中100mm是图注说明指定的板厚，120mm、150mm是在图形上指定的，首先根据设计要求新增LB1（100mm）、LB2（120mm）、LB3（150mm）3个板编号，然后选择板的自动布置方式。

点击自动布置后弹出板体自动布置窗口，窗口中图层的提取只对选文字布置方式有效，自动布置不需要提取图层。我们先用选文字布置将原位有板厚标注部位的板布置出来。提取板厚文字图层，然后在下方的文字列表中就可以看到提取到的板厚文字，软件会根据提取的板厚文字自动匹配板编号，如果要修改，直接在编号中进行选择即可。旁边的边界条件指的是板生成的封闭区域条件。确认无误后，就可以点击选文字布置开始布置板体，点击选文字布置后退出窗口，选择图纸中的板厚文字点击后点击右键，即可根据选择的板厚文字生成对应编号的板。当有板厚文字的区域板体都生成用选文字布置方式生成板后，点击右键即可退回到自动布置板体窗口，对于没有板厚文字的区域，使用自动布置即可快速完成板体的生成，自动布置生成的板编号为未标注板厚对应的板编号，点击自动布置后，由软件按照封闭区域自动生成板体。 梁吊筋识别 识别做法和材料

识别截面

工程量对比 钢筋量对比

指定输出 看工程量

筏板连接，斯维尔三维算量2012新增功能视频教程

首先我们在绘图区布置两块不同厚度不同标高的筏板，左边的筏板厚度是600mm，标高为0.6m，右边的筏板厚度是400mm，标高是0.8m，2块筏板有一边连接，可以在三维模型下看到两块筏板连接处的构造，软件是怎样生成筏板之间的连接模型的呢？首先同时选中需要连接的筏板。然后点击右键，选择右键菜单中的筏板连接功能，点击筏板连接功能后，弹出筏板连接参数编辑窗口，在窗口中根据设计图纸的要求调整连接处的各个参数，调整完毕后点击确定退出筏板连接窗口，在三维模型下可以看到在筏板连接处生成了模型。连接处的模型会和设计要求一致，工程量计算就非常准确，我们在遇到这样的设计时就不用绞尽脑汁的想办法了。

在这里我也布置了一块筏板和两块不同标高不同厚度的筏板连接的场景，我们可以在三维模型下看到布置出来的连接处的构造模型。在这里我就不做详细介绍了。

场区布置，斯维尔三维算量2012新增功能视频教程

场区是土方计算的设计范围。是一个多义线的范围。在后续对方格网的操作中，可以通过场区快速指定方格网点的设计标高。点击基础->场区布置调出场区布置菜单，场区布置有两种方式，一种是手动布置，另一种是矩形布置。场区的布置很简单，用户只需要实际的设置范围布置即可。布置完场区之后，我们还需要对场区进行设置。点击场区设置菜单，选择要设置的场区会弹出场区设置底部菜单。场区设置有四种设置方式：等高面，一点坡度面，二点坡度面，三点面，下面将一一进行演示。

首先我们来看等高面的设置方式，点击等高面菜单项，弹出输入设计标高提示，输入设计的标高，如“3m”，确定完成后我们来看下三维效果，可以整个场区变成一块等高区域了。再来下一点坡度面的方式，点击场区布置->一点坡度面，根据提示选择一点，输入设计标高如“1m”，指定一坡度方向，“X轴方向”，坡度值“0.2”，再指定二坡度方向“Y轴方向”，坡度值“0.25”确定，我们同样来自看下三维效果，可看到整个场区变成一个我们想要斜面。

类似地，二点坡度面的设置方式，需要指定两个点的设计标高及一个方向坡度值；三点面方式则只需指定三个点的设计标高即可完成对场区的设置。场区设置完成后就可以通过构件查询修改网格土方设计标高属性为“同场区”，场区的设计标高就自动设置进了网格土方中，如果之前我们就已经设置好了网格土方的自然标高，那这时我们在三维视图下就可以看到网格土方示意图，其中红色表示的为填土区域，蓝色表示的为挖土区域，无填充色区域说明设计标高与自然标高相同，无需挖填土。

等高线布置，斯维尔三维算量2012新增功能视频教程

地形等高线是一条含有自然标高信息的多义线。在后续对方格网的操作中，可以通过自动采集等高线信息快速指定方格网点的自然标高。点击基础->等高线布置菜单项，新建一个等高线编号，设置等高线的自然标高后根据实际的地形情况布置等高线，当然也可以在布置完等高线后再到构件查询界面修改等高线的自然标高属性。待所有相关等高线都布置完毕后，就可执行“网点设高”，在弹出的底部菜单中选择“自动采集”，则网格土方就会根据等高线信息自动采集各方格网点的自然标高信息。

网格土方布置，斯维尔三维算量2012新增功能视频教程

网格土方采用的是选择封闭多义线的布置方式，首先要根据实际的情况使用多义线绘制出网格土方的区域范围，然后执行“网格土方”命令，按照命令行中提示选取多义线；输入方格网边长X，如“5m”，确定；再输入方格网边长Y，同样输入“5m”，确定；在网格边线或内部选择一点作为划分起点，选择左下角一点；输入方格倾角，如使用默认的0度，（当然也可以采用选择平行线的方式指定划分角度）确定后网格就绘制完成了。

我们可以看到整个大的土方区域被划分为一个个小网格，每个网格都有填土体积、挖土体积、各网点的自然标高及设计标高等属性信息。如果觉得显示的字体太小看不清楚还可以通过“网格显示”设置调整，同时也可以勾选自己想要显示或隐藏的信息。

网点设高，斯维尔三维算量2012新增功能视频教程

点击基础->网点设高菜单项，会弹出网点设高方式的底部菜单，其中指定自然标高、自动采集、表格录入设置的网点自然标高，指定设计标高设置的是设计标高。首先看下指定自然标高的设置方式，切换到指定自然标高项，选择要设置自然标高的网点，根据实际情况输入该点的自然标高；选择下一个网点使用同样的方法进行设置，直到所有网点都设置完毕。

下面再来看下自动采集的设置方式，自动采集的操作很简单，点一下按钮就行了，但其前提是网格土方中有布置好的等高线。再看下表格录入方式，切换到表格录入，根据提示框线要设置的网格，这里框选整个网格土方，确定后会弹出一张显示各网点自然标高的表格，点击某个单元格可在图形界面中看到相应的网点被红色圆形标识出来，方便用户定位，根据实际情况依次设置完各个网点自然标高即可。最后看下指定设计标高方式，指定设计标高的操作方法与指定自然标高一样，这里不再累述，后面还会讲到另外一种快速设置设计标高的方法，布置场区，设置网格属性“同场区”。

设置完各网点的设计标高后，网格土方的所有操作基本就完成。我们切换到三维视图下看下，从网格土方的三维示意图中可以很形象地看出哪里需要填土,如图中红色区域；哪里需要挖土，如图中蓝色区域；无填充色区域表示设计标高与自然标高相同，无需挖填土方。

连梁工程量归并规则，斯维尔三维算量2012新增功能视频教程

在2012版本中，对连梁工程量的归并进行了规范性的处理。我们先看一下实例所示的场景，连梁和墙体连接；连梁和暗柱连接，连梁没有和暗柱、墙体连接，这3个场景的连梁工程量是怎么计算的呢？我们先统计一下连梁和墙体连接的场景，统计后看工程量明细可以发现连梁的工程量归并到了墙体中；在统计一下连梁和暗柱连接的场景，统计后看工程量明细可以发现连梁的工程量归并到了暗柱中；最后统计一下连梁不与暗柱、墙体连接的场景，发现连梁的工程量最终归并到了梁体中。核对构件中也能清晰的看到3种场景下连梁工程量的归并计算模型。

那么总结2012版本中连梁的工程量归并规则如下：如果连梁和墙体连接，连梁工程量将自动归并到相连接的墙体工程量中；如果连梁和暗柱相连接，连梁工程量将自动归并到相连接的暗柱工程量中；如果连梁没有和暗柱，也没有和墙连接，连梁工程量将归并到梁体中。

加腋功能，斯维尔三维算量2012新增功能视频教程

2012版本新增加腋功能，主要分为梁体加腋和墙体加腋。 支模高度算法，斯维尔三维算量2012新增功能视频教程

下面演示柱梁墙等构件的支模高度的计算方法，以新建工程默认的定额超高标准高度布置柱为例。首先定义一个柱编号布置上四个柱子，切换到工具—算量选项--工程量输出--柱，支模高度的判定条件设置为=Hm确定。检查核对一下工程设置的柱梁墙等的标准高度，再构件查询这四根柱子，分别修改其他支模起点高度为-1000和-2000以及默认的为0。再分析柱子，分析出来的结果就会按此输出规则来出量，可以在预览统计返回核查相应柱的属性信息。

预埋件定义及布置，斯维尔三维算量2012新增功能视频教程

2012版本优化了预埋件的定义和布置方式，先定义预埋件的编号，新建编号时会弹出软件提供的预埋件数据库，在这个数据库中可以选择需要的预埋件，选择完毕后可以在属性录入区调整预埋件的各项参数，比如锚筋描述、单根锚筋长度等。

编号定义完毕后就可以布置预埋件了，预埋件提供了3种布置方式：手动布置是在鼠标点击处布置一个预埋件；选线布置是可以选择设计图纸的线条，线条选择完毕后，弹出预埋件布置间距的窗口，输入预埋件的间距后，点击确定，即可在选择的线条上按照间距生成预埋件；选栏杆布置提供了选择已经做好的栏杆布置预埋件，选中需要布置预埋件的栏杆，同样会弹出预埋件间隔的窗口，输入间隔后点击布置，就会选择的栏杆上按照间距生成预埋件。预埋件布置完毕后，统计分析工程量，就可以在实物工程量中得到预埋件的工程量。
