钢筋切断机机械结构设计

钢筋切断机毕业设计

钢筋切断机毕业设计

一、引言

随着现代工业的快速发展，建筑领域也随之迅速发展。随着高楼大厦的不断涌现，建筑工程中钢筋的需求量也不断增加。由于钢筋的硬度和强度都比较高，传统的切割方法难以胜任，需要专门的切割设备。因此，本文设计了一种钢筋切断机。

二、 设计原理

1. 切割方案：采用液压驱动，配合压力传感器实时监测切割压力，控制气压来完成钢筋的切割。

2. 设计要求：设计一台能够快速而有效地切割钢筋的机器，且操作便捷，结构稳定，切割精度高，且具有一定的安全性。

三、 设计内容及实现

1. 设计框架：将设计分为机械结构、液压系统、电气控制和安全保护等几个模块。

2. 机械结构的设计：在保证切割力的同时，考虑实现钢筋的稳定夹紧、机器结构的整体稳定和气压传输的顺畅。设计的主要部件有：切割刀、切割床、锁紧器、定位器、工作台等。

3. 液压系统：液压驱动切割刀的运动，液压油缸的性能直接关系到切割质量。设计时，需要考虑最大使用压力、流量、管路、气动元件等因素。通过采用液压泵、液压站、电磁阀等组成液压控制系统，实现切割刀的快速切割和机器的长时间稳定使用。

4. 电气控制：将各个部分的控制电气连接起来，完成对机器操作的灵活控制。包括电路设计、元器件的选型与测试等。

5. 安全保护：在机器的设计中，需要考虑到安全的问题，进行一系列防护措施的设计。包括考虑到人体安全的保护装置、机器的自动停止及手动停止装置。

四、 结论

本次毕业设计成功设计了一台钢筋切断机，实现了对钢筋的快速而精确的切割，并且结构稳定，切割质量高，实用性强。在未来的使用过程中，还需要进行进一步的调试与完善，才能更好地适应各种工程施工的需要。

机械类毕业设计大全

D1.0t普通座式焊接变位机工装设计

巷道式自动化立体车库升降部分设计

巷道堆垛类自动化立体车库设计

茶树修剪机的设计

板材送进夹钳装置设计

外圆磨床设计

大模数蜗杆铣刀专用机床设计

300×3型钢轧钢机设计

高效二次风选粉机设计

鼓形齿联轴器的设计

5自由度焊接机器人总体及大臂与腰部设计

薄板定尺机构的设计

桥式起重机副起升机构设计

液压潜孔钻机动力头回转机构设计

JZ—I型校直机设计 龙门起重机设计

运送铝活塞铸造毛坯机械手设计

DX型钢丝绳芯式带式输送机设计

小汽车维修用液压升举装置

双螺杆压缩机的设计

稀油润滑液压系统设计

2110型柴油机气缸盖加工工艺规程设计及夹具设计

D180柴油机12孔攻丝机床及夹具设计

乳化液泵的设计

中单链型刮板输送机设计

75米钻机的总体设计

200米液压钻机变速箱的设计

AWC机架现场扩孔机设计

CA6110型铝活塞的机械加工工艺设计及夹具设计 DZ60振动打桩锤的设计

露天选采机液压系统设计

R175型柴油机机体加工自动线上用多功能液压机械手

T611镗床主轴箱传动设计及尾柱设计

WY型滚动轴承压装机设计

EQY-112-90 汽车变速箱后面孔系钻削组合机床设计

双活塞液压浆体泵液力缸设计

TMJ200型水果糖糖料拉白机设计

回旋冲击钻具轴承结构及润滑方式设计

螺杆压缩机系统装置设计

小型钢坯步进式加热炉液压传动系统设计

大直径桩基础工程成孔钻具I型钻具总体设计

大流量安全阀的设计

四杆中频数控淬火机床总体及上料机构设计 回旋冲击钻具星形运动结构设计

平面关节型机械手设计

大排量斜盘式轴向柱塞泵设计

XQB小型泥浆泵的结构设计

Z32K型摇臂钻床变速箱的改进设计

YTP26气腿式凿岩机机体工艺、夹具设计

汽车变速器上盖钻孔组合机床设计

数控铣床的主轴箱结构设计

宠物垫生产线的部件机械设计

大功率减速器液压加载试验台机械系统设计

产品结构　ＰＲＯＤＵＣＴＳ＆ＳＴＲＵＣＴＵＲＥ　

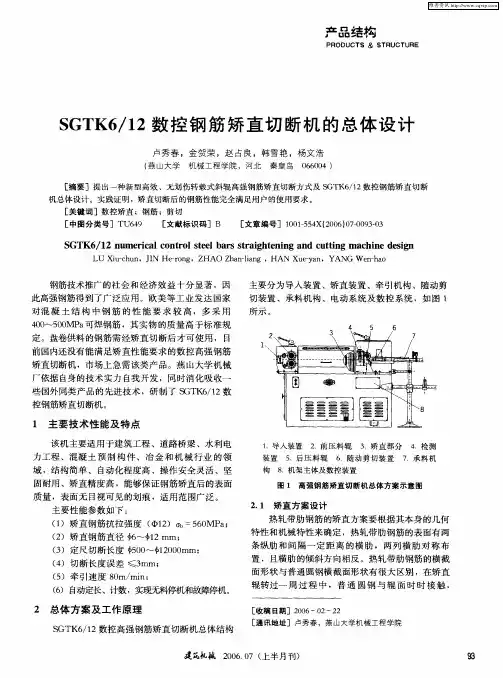

ＳＧＴＫ６／１　２数控钢筋矫直切断机的总体设计　

卢秀春，金贺荣，赵占良，韩雪艳，杨文浩　（燕山大学机械工程学院，河北秦皇岛０６６００４）　［摘要］提出一种新型高效、无划伤转毂式斜辊高强钢筋矫直切断方式及　ＴＫ６／１２数控钢筋矫直切断　机总体设计。实践证明，矫直切断后的钢筋性能完全满足用户的使用要求。　［关键词］数控矫直；钢筋；剪切　［中图分类号］ＴＵ６４９　［文献标识码］Ｂ　［文章编号］１００１—５５４Ｘ（２００６）０７—００９３—０３　ＳＧＴＫ６／１２　ｎｕｍｅｒｉｃａｌ　ｃｏｎｔｒｏｌ　ｓｔｅｅｌ　ｂａｒｓ　ｓｔｒａｉｇｈｔｅｎｉｎｇ　ａｎｄ　ｃｕｔｔｉｎｇ　ｍａｃｈｉｎｅ　ｄｅｓｉｇｎ　ＬＵ　Ｘｉｕ—ｃｈｕｎ，ＪＩＮ　Ｈｅ－ｒｏｎｇ，ＺＨＡＯ　Ｚｈａｎ－ｌｉａｎｇ，ＨＡＮ　Ｘｕｅ－ｙａｎ，ＹＡＮＧ　Ｗｅｎ—ｈａｏ　钢筋技术推广的社会和经济效益十分显著，因　此高强钢筋得到了广泛应用。欧美等工业发达国家　对混凝土结构中钢筋的性能要求较高，多采用　４００￣５００ＭＰａ可焊钢筋，其实物的质量高于标准规　定。盘卷供料的钢筋需经矫直切断后才可使用，目　前国内还没有能满足矫直性能要求的数控高强钢筋　矫直切断机，市场上急需该类产品。燕山大学机械　厂依据自身的技术实力自我开发，同时消化吸收一　些国外同类产品的先进技术，研制了ＳＧＴＫ６／１２数　控钢筋矫直切断机。　１主要技术性能及特点　该机主要适用于建筑工程、道路桥梁、水利电　力工程、混凝土预制构件、冶金和机械行业的领　域，结构简单、自动化程度高、操作安全灵活、坚　固耐用、矫直精度高，能够保证钢筋矫直后的表面　质量，表面无目视可见的划痕，适用范围广泛。　主要性能参数如下：　（１）矫直钢筋抗拉强度（　１２）　＝５６０ＭＰａ；　（２）矫直钢筋直径　～　１２　ｍｍ；　（３）定尺切断长度　５００～　１２０¨００ｍｍ；　（４）切断长度误差￣３ｍｍ；　（５）牵引速度８Ｏｒｅ／ｒａｉｎ；　（６）自动定长、计数，　主要分为导入装置、矫直装置、牵引机构、随动剪　切装置、承料机构、电动系统及数控系统，如图１　所示。　

钢筋切断机结构、工作原理及安全使用

设备结构及工作原理

设备结构：该机由行走轮、机架、传动、机体、离合、刀头、刀座等部分组合而成。

工作原理是:采用柴油机经一级三角带和二极齿轮传动减速后，带动曲轮旋转，监轴推动连杆使滑块和活动刀片在机体的滑道中往复运动，使活动刀片和固定刀片相交错而切断钢筋。

安全使用事项

1、使用前的准备工作

1）按照柴油机使用说明书为柴油机添加符合要求的柴油、润滑油和冷却用水。

2）打开切断机上盖板的加油圆盖往机腔内加注N150-220#齿轮油8 -10kg。

3）检查各部位螺栓坚固情况。( 大侧盖上8支M20高强度螺栓应做到每个工作日紧固1次，防止松动)

4）空载试机10min,如发现异常现象应及时停机检修。

5）检查刀片安装是否正确牢固，两刀片水平面之间的间隙应在0.2mm-0.8mm范围内。 2、使用过程的注意事项

1）钢筋必须在刀具的中下部进行切断，非必要时不得用刀具的上部，以免机体尾部过度疲劳

2）固定刀片的形状为长方形( 100x 75x28mm)，切断中38mm以下钢筋时，用长边做切削刀;切断中38mm以上钢筋时，用短边切削刀。使用过程中应经常检查刀片是否松动。刀片刃口崩刃后，应及时更换刀片，以免刃口用钝后切削阻力增大，损坏其它零件。 3、离合器的使用

1）将待切断钢筋放在切断位置后，将挡料调整丝调整到贴紧钢筋位置，用脚踏一下 离合器踏板即可切断钢筋。踏一次切断一次，脚踏时间不得超过2秒钟，否则将连续出刀。

2）脚踏离合器时，应将离合器踏到最大行程，经常虚踏不到位造成离合器过早损坏。
