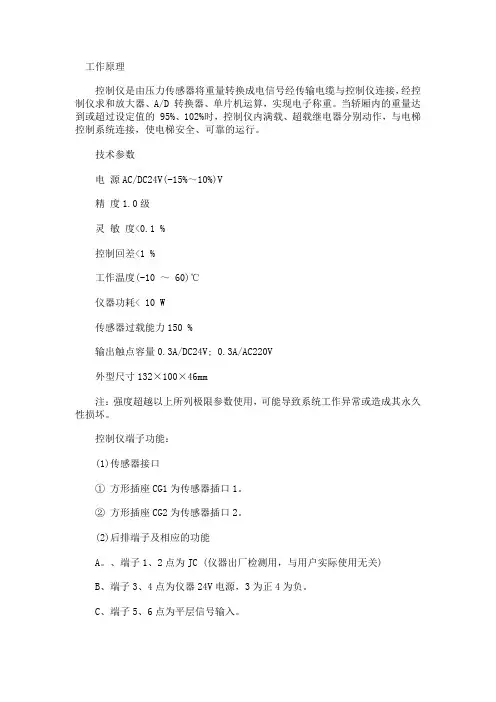

工作原理
控制仪是由压力传感器将重量转换成电信号经传输电缆与控制仪连接，经控制仪求和放大器、A/D 转换器、单片机运算，实现电子称重。当轿厢内的重量达到或超过设定值的 95%、102%时，控制仪内满载、超载继电器分别动作，与电梯控制系统连接，使电梯安全、可靠的运行。
技术参数
电 源AC/DC24V(-15%～10%)V
精 度1.0级
灵 敏 度<0.1 %
控制回差<1 %
工作温度(-10 ～ 60)℃
仪器功耗< 10 W
传感器过载能力150 %
输出触点容量0.3A/DC24V; 0.3A/AC220V
外型尺寸132×100×46mm
注：强度超越以上所列极限参数使用，可能导致系统工作异常或造成其永久性损坏。
控制仪端子功能：
(1)传感器接口
① 方形插座CG1为传感器插口1。
② 方形插座CG2为传感器插口2。
(2)后排端子及相应的功能
A。、端子1、2点为JC (仪器出厂检测用，与用户实际使用无关)
B、端子3、4点为仪器24V电源，3为正4为负。
C、端子5、6点为平层信号输入。 D、端子7、8点为门状态信号输入。
E、端子9、10点为方向信号输入。
方向、开门、平层信号与相应信号的继电器无源触点相连，即闭合时有效。
J2为满载继电器(11、12是一组动闭点、13、14是一组动开点)
J1为超载继电器(15、16是一组动闭点、17、18是一组动开点)
注：端子序号从左到右依次为(1—18)
安装
(1) 控制仪安装
(2)传感器安装方法，在将绳头板与传感器固定时请注意：
① 传感器安放在两绳头板之间，分别用连接螺栓与上下绳头板连接。
② 传感器与上绳头板的连接螺栓拧入传感器部分不能超出传感器连接面的下表面。
③ 绳头杆必须避免与传感器接触。
④ 绳头杆必须避免与其通过的绳头板孔的孔壁接触。
ＴＯＳＨＩＢＡ ６Ｅ１Ｍ１８３８
1 前言 本使用说明书，就在进行无机房电梯SPACEL-UNI(CV300系列)控制装置（系统）的安装·保养·调整作业所必要的处理方法上进行了说明。 本说明书的内容的适用对象为具有控制系统基本知识的技术以及管理人员。 在实施各种作业时，必须事先熟读该说明书，根据上面记载的指示进行操作。禁止进行说明书上记载内容以外的行为·操作。 请妥善保管好该说明书，谨请彻底管理。 使用说明书体系图 控制系统操作时的注意事项 系统调整程序书 ：６Ｅ１Ｍ１８３６ 试运转程序书 ：６Ｅ１Ｍ１８３７ 高速调整程序书 ：６Ｅ１Ｍ１８３８ 乘感调整程序书 ：６Ｅ１Ｍ１８３９ 故障判断・错误代号 ：６Ｅ１Ｍ１１９５ 调整维保指示书 ：６Ｅ１Ｍ１８４０ ＴＯＳＨＩＢＡ ６Ｅ１Ｍ１８３８
2 安全上的注意事项 为了防止对管理和使用者及他人造成危害和财产的损害与未然，安全正确地使用商品。在装置的本体以及其使用说明书上，记载有重要的内容。请将以下内容（表示·图记号）充分理解后，再阅读本文，并遵守其记载事项。 [表示的说明] 表示 表示的意思 表示“如果进行误操作的话，有时可能造成人员死亡或受重伤” 表示“如果进行误操作的话，有时可能导致人员受伤或仅仅发生物体的损伤” ※：所说的受伤是指不需要住院治疗或定期去医院看病的伤、烧伤、触电等。 [图记号的说明] 图记号 图记号的意思 表示危险。 具体的危险内容，在图记号里及旁边的画，文章中指示出来。 表示注意。 具体的注意内容在图记号里及旁边的画，文章中指示出来。 表示禁止（不允许做的事） 具体的禁止内容在图记号里及旁边的画，文章中指示出来。 表示强制。 具体的强制内容在图记号里及旁边的画，文章中指示出来。 [本体警告表示标签的确认] 在指定处请确认本体警告标签的贴付。 如果，标签遗失，由于污损而看不清楚时，请向本公司售后服务部门联系。 危险
注意
ＴＯＳＨＩＢＡ ６Ｅ１Ｍ１８３８

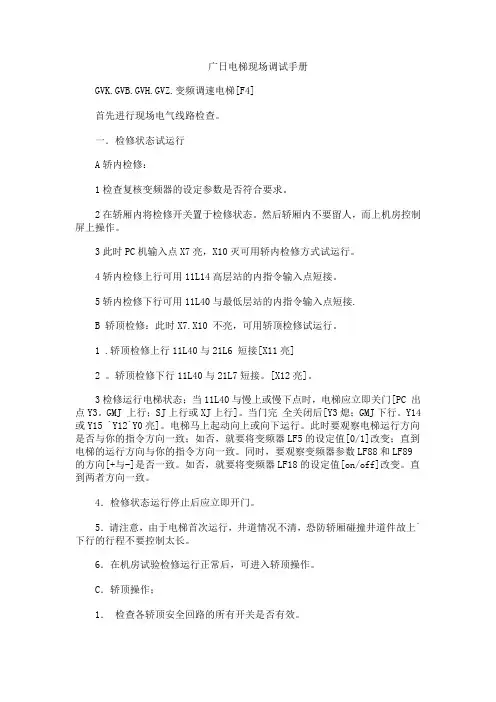

广日电梯现场调试手册
GVK.GVB.GVH.GVZ.变频调速电梯[F4]
首先进行现场电气线路检查。
一．检修状态试运行
A轿内检修：
1检查复核变频器的设定参数是否符合要求。
2在轿厢内将检修开关置于检修状态。然后轿厢内不要留人，而上机房控制屏上操作。
3此时PC机输入点X7亮，X10灭可用轿内检修方式试运行。
4轿内检修上行可用11L14高层站的内指令输入点短接。
5轿内检修下行可用11L40与最低层站的内指令输入点短接.
B 轿顶检修：此时X7.X10 不亮，可用轿顶检修试运行。
1 .轿顶检修上行11L40与21L6 短接[X11亮]
2 。轿顶检修下行11L40与21L7短接。[X12亮]。
3检修运行电梯状态；当11L40与慢上或慢下点时，电梯应立即关门[PC 出点Y3。GMJ 上行；SJ上行或XJ上行]。当门完 全关闭后[Y3熄；GMJ下行。Y14或Y15 `Y12`Y0亮]。电梯马上起动向上或向下运行。此时要观察电梯运行方向是否与你的指令方向一致；如否，就要将变频器LF5的设定值[0/1]改变；直到电梯的运行方向与你的指令方向一致。同时，要观察变频器参数LF88和LF89的方向[+与-]是否一致。如否，就要将变频器LF18的设定值[on/off]改变。直到两者方向一致。
4．检修状态运行停止后应立即开门。
5．请注意，由于电梯首次运行，井道情况不清，恐防轿厢碰撞井道件故上`下行的行程不要控制太长。
6．在机房试验检修运行正常后，可进入轿顶操作。
C．轿顶操作；
1． 检查各轿顶安全回路的所有开关是否有效。 2． 检查轿顶检修是否优先。
3． 在上面1、2项正常后可试按轿顶上行或下行按钮，进行轿顶检修运行，若不正常，应的打轿顶急停后进行检查。
4． 若轿顶检修点动上、下行均正常。可在轿顶上检修上下行对井道件进行全程检查。查看井道件安装是否正确。
D．测层高。
1． 电梯在最低层平层，保持正常状态待命。
华升富士达电梯
调试与维修手册
NEWCSVF型
电梯结构原理及调整和使用管理
机房操作功能表：1、状态检测
SEL数据号码
0123
0平常表示
1方向，楼层编码器旋转方向
32IR输入LS输入门输入
8负载感应器电压%负载Kg负载
F故障码
对上表内所列出状态，可用以下操作步骤进行检测：
1将SEL调到所要检测的项目后，按住下按钮，SEL的位置则在LED上显示。
2按住上按钮，确认LED的灯全部熄灭。（若有任何灯亮，则长按上按钮4秒种消灯）
3放开上按钮，2秒种后LED的灯一瞬全部点亮，LED上显示出所要检查的状态，如下：方向，楼层（1，0）编码器（1，1）Bit7方向Up运行亮灯Bit7UpDn停止Bit3，Bit7●○○Bit3，Bit7●○○Bit3，Bit7○●○Bit3，Bit7○●○Bit6Down运行亮灯Bit6Bit5楼层位置以2进制数显示轿厢位置Bit5Bit4Bit4Bit3Bit3马达Bit2Bit2Bit1Bit1Bit0Bit0
2IR输入（3，0）LS输入（3，1）Bit7
亮灯：输入接点ON灭灯：输入接点OFFBit7LS101
亮灯：输入接点ON灭灯：输入接点OFFBit6Bit6LS102Bit5Bit5LS103Bit4Bit4Bit32IR-1DBit3Bit22IR-3DBit2LS203Bit12IR-3UBit1LS202Bit02IR-1UBit0LS201
门输入（3，3）负载感应器电压（8，0）Bit7OTL
亮灯：输入接点ON灭灯：输入接点OFFBit7+/—灭灯：+；亮灯：—Bit6CTLBit61V位2进制数显示Bit5DBDBit5Bit4Bit4Bit3安全钳Bit30．1V位2进制数显示Bit2光电管Bit2Bit1开门按钮Bit1
Bit0关门按钮Bit0%负载（8，1）Kg负载（8，2）Bit710%位0~F的2进制数显示Bit7100Kg位0~F的2进制数显示Bit6Bit6Bit5Bit5Bit4Bit4Bit31%位0~9的2进制数显示Bit310Kg位0~9的2进制数显示Bit2Bit2Bit1Bit1Bit0Bit0
