GPON对接华为OLT配置

  • 格式：docx
  • 大小：11.70 KB
  • 文档页数：4

华为OLT开局配置及Internet、Multicast、VOIP业务的配置

组网拓扑图搭建：

1GPON开局配置

注意：一个新的OLT,需先在OLT上添加单板;

上单板的添加

如下图：在卡槽1、2、20号添加相应的单板GEPON和管理板

或者通过下图命令自动识别单板

2PC机控制管理OLT的常用三种方式

配置带外管理IP

目的：用于管理员管理OLT

进入meth0接口下,配置带外管理IP

配置带内管理IP

步骤：先配置带内管理VLAN；再将上行口任意口添加到该VLAN中

注意：1、若上行口添加的是untaggedvlan则PC机可直接连接上行口就可以对OLT进行访问控制；

2、若上行口添加的是taggedvlan则PC机需要经过一个去tagged的交换机再由交换机连接上行口,两种方式都可访问控制OLT;

如下图：将vlan100加入到10卡槽对应的单板端口号0-3和20卡槽对应单板的端口号0-1;

创建带内管理IP

进入相应的管理vlan100,配置相应IP地址 配置上联口untaggedvlan方式

目的：用于访问控制OLT

下图配置是对上联口直接连接PC来控制OLT情况下配置的

3Internet业务配置

前期准备：确保上行至DHCP上行DHCPServer和经过的上联口创建的带内管理VLAN

配置带宽模板dba-profile

注意：配置带宽模版类型有5种：type1-type5

Type1：固定带宽的DBA模板fix

Type2：保证带宽的DBA模板assure

Type3：保证带宽+最大带宽的DBA模板assure+max

Type4：最大带宽的DBA模板max

Type5：固定带宽+保证带宽+最大带宽的DBA模板fix+assure+max

配置线路模板ont-lineprofile

五步骤：

定义一个ONT线路模板,模板ID=100

定义一个tcont并与dba模板100邦定,缺省情况下,tcont0和dba模板1绑定

定义一个GEMport1并邦定tcont1

设置GEMPort与ONT侧业务映射关系gem这里可以绑定多少个用户的业务vlan

最后必须commit提交,否则配置不生效

配置业务模板ont-srprofile

在这一步只需要配置一个业务模板即可；后面onu注册成功后再回过来配置业务模板的能力及,否则现在配置的能力及与注册的ONU不匹配会导致能力及不匹配现象

配置PON口下自动发现ONU功能

说明：在新的OLT,没有配置的情况下,想要查看未注册的ONU的SN号；必须在相应的ponport上配置自动发现onu功能;

如下图配置步骤：

进入gpon模式

开启0端口的自动发现ONU的序列号功能

开启1端口的自动发现ONU的序列号功能

开启2端口的自动发现ONU的序列号功能

开启3端口的自动发现ONU的序列号功能

开启4端口的自动发现ONU的序列号功能

5、6、7口想添加该功能也可以添加

注册ONU

认证方式注册ONU

进入PON口下：

通过SN_auth认证方式注册ONU

前提：必须先发现ONU的SN号,复制SN号

查看ONU的状态

退出

Quit

能力及

说明：当ONU注册成功之后,才能看到ONU的能力及

查看ONU的能力及 目的：匹配ONU的能力及

发现该ONU只有2个POTS口、1个PON口

配置ONU能力及

进入业务模板配置,配置匹配到的ONU,最后commit提交

查看ONU的信息

配置vlan的业务虚端口

以上的配置就可以实现上网的业务

4组播业务配置

组播业务的配置在全局下需添加下面一句

5配置SFU功能

配置SFU功能需添加下面内容

添加ONTETH端口VLAN;

假设ONT通过1号ETH端口接入PC;在ONT业务模板中,将eth1-eth4号端口加入业务VLAN100,RLG801单口GPONONU配置的话只需配置一个ETH1即可;

MA5680Tconfigont-srvprofilegponprofile-id100

MA5680Tconfig-gpon-srvprofile-1portvlaneth1100

MA5680Tconfig-gpon-srvprofile-1portvlaneth2100

MA5680Tconfig-gpon-srvprofile-1portvlaneth3100

MA5680Tconfig-gpon-srvprofile-1portvlaneth4100

MA5680Tconfig-gpon-srvprofile-1commit

MA5680Tconfig-gpon-srvprofile-1quit

配置ONTETH端口为NativeVLAN;

将1号ETH端口的NativeVLANID配置为100;

将2号ETH端口的NativeVLANID配置为100;

将3号ETH端口的NativeVLANID配置为100;

将4号ETH端口的NativeVLANID配置为100;

MA5680Tconfiginterfacegpon0/1

//指定1槽0口对应的onuid为0的onu的eth1口的缺省vlan为100

MA5680Tconfig-if-gpon-0/1ontportnative-vlan10eth1vlan100MA5680Tconfig-if-gpon-0/1ontportnative-vlan10eth2vlan100

MA5680Tconfig-if-gpon-0/1ontportnative-vlan10eth3vlan100MA5680Tconfig-if-gpon-0/1ontportnative-vlan10eth4vlan100

6配置VOIP功能

说明：配置语音功能只需要配置Internet业务即可,只要有网络就能通语音;

创建sipserver

在上行接入一台PC机；安装SIPserver服务器;

配置ONUweb管理界面的Internet业务

在状态页面查看wan侧信息

验证Internet业务的连通性

页面的设置

响铃延时时修改树图

合集下载

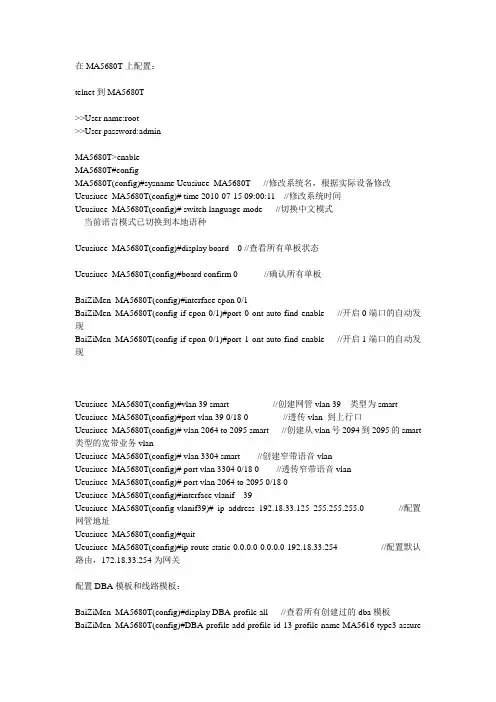

【最详细】华为MA5683MA5680EPONGPON开局、OLT开局

【最详细】华为MA5683MA5680EPONGPON开局、OLT开局

在MA5680T上配置：

telnet到MA5680T

>>User name:root

>>User password:admin

MA5680T>enable

MA5680T#config

MA5680T(config)#sysname Ueusiuee_MA5680T //修改系统名，根据实际设备修改

Ueusiuee_MA5680T(config)# time 2010-07-15 09:00:11 //修改系统时间

Ueusiuee_MA5680T(config)# switch language-mode //切换中文模式

当前语言模式已切换到本地语种

Ueusiuee_MA5680T(config)#display board 0 //查看所有单板状态

Ueusiuee_MA5680T(config)#board confirm 0 //确认所有单板

BaiZiMen_MA5680T(config)#interface epon 0/1

BaiZiMen_MA5680T(config-if-epon-0/1)#port 0 ont-auto-find enable //开启0端口的自动发现

BaiZiMen_MA5680T(config-if-epon-0/1)#port 1 ont-auto-find enable //开启1端口的自动发现

Ueusiuee_MA5680T(config)#vlan 39 smart //创建网管vlan 39 类型为smart

Ueusiuee_MA5680T(config)#port vlan 39 0/18 0 //透传vlan 到上行口

Ueusiuee_MA5680T(config)# vlan 2064 to 2095 smart //创建从vlan号2094到2095的smart类型的宽带业务vlan

华为GPON配置说明

华为GPON配置说明

华为GPON配置说明

几个名词说明 ................................................................................................................................... 1

数据规划........................................................................................................................................... 1

数据配置........................................................................................................................................... 2

1.OLT数据配置 ......................................................................................................................... 2

创建DBA模板 .................................................................................................................. 2

创建线路模板 ................................................................................................................... 2

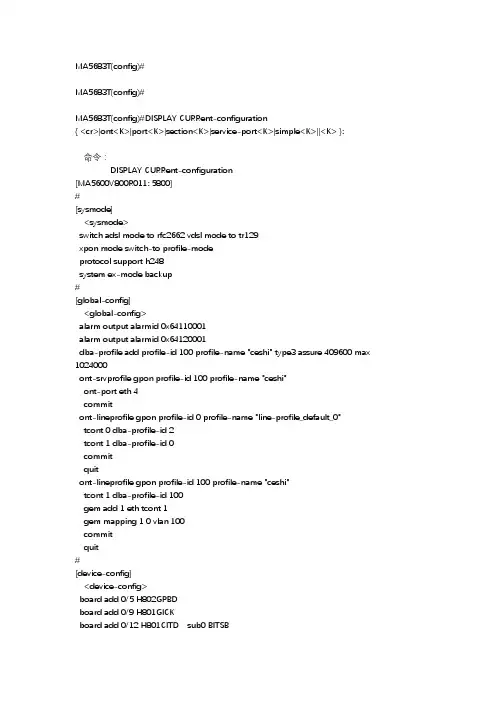

华为OLT配置
