《电气控制与PLC应用技术》段考试题
一、填空题：（每空2分，共40分）
1．低压电器是指工作电压在交流1200V或交流1500V以下的电器。
2．三相异步电动机有直接启动和降压启动两种启动方式。
3．三相异步电动机的停止制动方式有电气制动和机械制动两种。
4．电气控制系统图一般有电气原理图、电器元件布置图和电气安装接线图三种。
5．PLC的硬件结构由中央处理器、存储器、输入输出单元及接口和电源等组成。
6．PLC按结构形式一般分为整体式和模块式两种。
7．FX2n系列内部寄存器编号由英文字母+数字编号的形式组成。
8．PLC指令分为梯形图、语句表和功能图指令。
9．NOP指令是一条空操作指令。用于程序的修改，没有操作数。
二、判断题：（每题2分，共20分）
1、熔断器在电路中的作用是过载保护。（×）
2、速度继电器主要用在反接制动控制线路。（√）
3、三相笼型异步电动机降压启动的目的是减小启动电流。（√）
4、原理图中所有触点均按动作时通断情况绘制。（×）
5、RAM为只读存储器。（×）
6、手持编程器只能采用助记符语言来表示操作命令输入到PLC中。（√） 7、I/O点数是128点为中型PLC。（×）
8、T0是100ms通用定时器。（√）
9、ORB指令连续使用次数以8次为限制。（√）
10、MC和MCR指令必须或对出现，缺一不可。（√）
三、简答题：（每题4分，共24分）
1、三相异步电动机降压启动控制电路有哪几种？
答：三相异步电动机常用降压启动控制电路有①串电阻降压启动；②自耦变压器降压启动；③星形三角形降压启动。
2、叙述PLC系统软件包括程序。
答：PLC系统软件一般包括①系统诊断程序；②编译程序；③信息传送程序；④监控程序等。
3、简述PLC的工作方式及PLC工作过程。
答：PLC的工作方式采用循环扫描的工作方式；PLC工作过程可分为①一般内部处理扫描阶段②通信服务阶段③执行用户程序扫描阶段③数据输入/输出扫描阶段四个阶段。
1第一章
1.低压电器：指使用在交流额定电压1200V、直流额定电压1500V及以下的的电路中，根据外界施加的信号和要求，通过手动或自动方式，断续或连续地改变电路参数，以实现对电路或非电对象的切换、控制、检测、保护、变换和调节的电器。
2. 低压电器的分类：①按用途和控制对象不同，可分配电电器、控制电器。②按操作方式不同，可分为自动电器、手动电器。③按工作原理，可分非电量控制电器、电磁式电器。
3. 短路环的作用：为了消除交流电磁铁产生的振动和噪音。
4.电器的基本结构：检测部分、执行部分。
5.熔断器结构：主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）组成。工作原理：熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断；当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量达到熔体的熔点时，熔体熔断切断电路，从而达到保护电路的目的。
7. 低压断路器：由触点系统、操作机构、保护元件三部分组成。过电流、过负载、失电压、分励脱扣器。其功能为：①过电流：与主电路串联，当发生短路时，过电流脱扣器的衔铁被吸引使自动脱扣机构动作。②过载：电路过载时，~元件产生的热量增加，使双金属向上弯曲，推动自动脱扣器构动作③失电压：电路失压时，~的衔铁释放，使~④分励：用于远距离分断电路。
第二章
1. 三相异步电动机制动控制电路：能耗制动控制、反接制动控制、机械制动控制。区别：能耗制动作用的效果与通入直流电流的大小和电动机转速有关，在同样的转速下，电流越大，其制动时间越短；而反接制动是在电动机转速接近零时，及时切断交流电源，防止反向又起动。
第五章
1. 可编程序控制器基本组成：微处理器（CPU）、存储器、输入/输出接口（I/O）、外围设备、电源。
2.可编程序控制器的工作原理：PLC执行程序是以循环扫描方式进行的。扫描过程三阶段：输入采样阶段、程序执行阶段、输出刷新阶段。

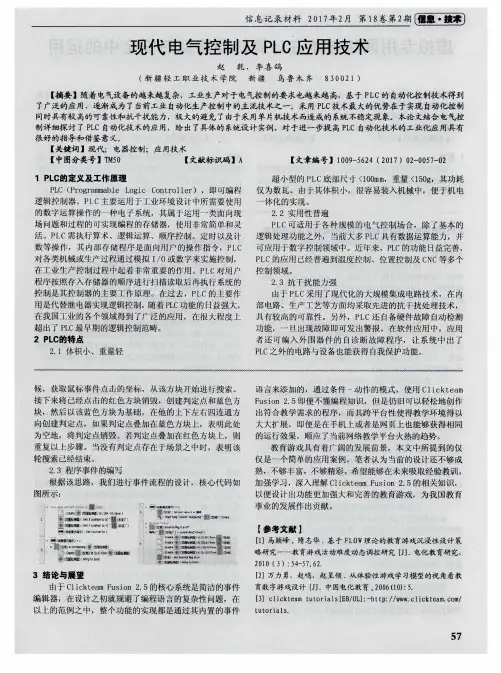

信息记录材料２ ０ １ ７年２月 第１ ８卷第２
现代电气控制及ＰＬ０应用技术
赵乾，李喜鸽
（新疆轻工职业技术学院 新疆 乌鲁木齐 ８ ３ ０ ０ ２ １）
【摘要】随着电气设备的越来越复杂，工业生产对于电气控制的要求也越来越高，基于ＰＬＣ的自动化控制技术得到 了广泛的应用，逐渐成为了当前工业自动化生产控制中的主流技术之一。采用ＰＬＣ技术最大的优势在于实现自动化控制 同时具有较高的可靠性和抗干扰能力，极大的避免了由于采用单片机技术而造成的系统不稳定现象。本论文结合电气控 制详细探讨了ＰＬＣ自动化技术的应用，给出了具体的系统设计实例，对于进一步提高ＰＬＣ自动化技术的工业化应用具有 很好的指导和借鉴意义。 【关键词】现代；电器控制；应用技术 【中图分类号】ＴＭ５０ 【文献标识码】Ａ 【文章编号】ｉ００９－５６２４（２Ｏ１７）０２—００５７—０２
１ ＰＬＣ的定义及工作原理
ＰＬＣ（Ｐｒｏｇｒａｍｍａｂｌｅ Ｌｏｇｉｃ Ｃｏｎｔｒｏｌｌｅｒ），即可编程 逻辑控制器。ＰＬＣ主要运用于：【业环境设计‘中所需要使用
的数字运算操作的…种电子系统，其属ｆ运用一类面向现 场问题和过程的可实现编程的存储器，使用非常简单和灵
活。ＰＬＣ需执行算术、逻辑运算、顺序控制、定时以及计。 数等操作，其内部存储程序是面向用户的操作指令，ＰＬＣ
对各类机械或生产：过程通过模拟Ｉ／０或数字来实施控制，
在工业生产控制过程中起着非常重要的作用。ＰＬｃ对用，、 程序按照存入存储器的顺序进行扫描读取后再执行系统的 控制是其控制器的主要工作原理。在过去，ＰＬＣ的主要作
用是代替继电器实现逻辑控制，随着ＰＬＣ功能的日益强大， 在我国工业的各个领域得到了广‘泛的应用，在很大程度上
超出了ＰＬＣ最早期的逻辑控制范畴。 ２ ＰＬＣ的特点
２．１体积小、重量轻 超小型的ＰＬＣ底部尺寸＜ｌＯＯｍｍ，重量＜１５０ｇ，其功耗 仅为数瓦。由于其体积小，很容易装入机械中，便于机电

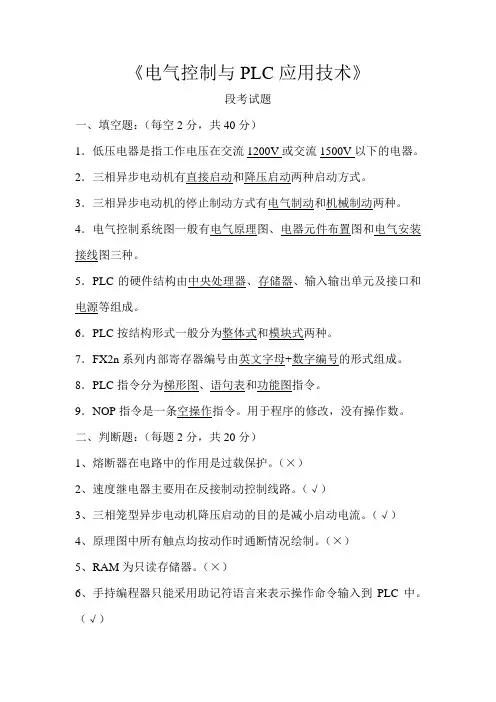

《电气控制与PLC应用技术》
段考试题
一、填空题：（每空2分，共40分）
1．低压电器是指工作电压在交流1200V或交流1500V以下的电器。
2．三相异步电动机有直接启动和降压启动两种启动方式。
3．三相异步电动机的停止制动方式有电气制动和机械制动两种。
4．电气控制系统图一般有电气原理图、电器元件布置图和电气安装接线图三种。
5．PLC的硬件结构由中央处理器、存储器、输入输出单元及接口和电源等组成。
6．PLC按结构形式一般分为整体式和模块式两种。
7．FX2n系列内部寄存器编号由英文字母+数字编号的形式组成。
8．PLC指令分为梯形图、语句表和功能图指令。
9．NOP指令是一条空操作指令。用于程序的修改，没有操作数。
二、判断题：（每题2分，共20分）
1、熔断器在电路中的作用是过载保护。（×）
2、速度继电器主要用在反接制动控制线路。（√）
3、三相笼型异步电动机降压启动的目的是减小启动电流。（√）
4、原理图中所有触点均按动作时通断情况绘制。（×）
5、RAM为只读存储器。（×）
6、手持编程器只能采用助记符语言来表示操作命令输入到PLC中。（√） 7、I/O点数是128点为中型PLC。（×）
8、T0是100ms通用定时器。（√）
9、ORB指令连续使用次数以8次为限制。（√）
10、MC和MCR指令必须或对出现，缺一不可。（√）
三、简答题：（每题4分，共24分）
1、三相异步电动机降压启动控制电路有哪几种？
答：三相异步电动机常用降压启动控制电路有①串电阻降压启动；②自耦变压器降压启动；③星形三角形降压启动。
2、叙述PLC系统软件包括程序。
答：PLC系统软件一般包括①系统诊断程序；②编译程序；③信息传送程序；④监控程序等。
3、简述PLC的工作方式及PLC工作过程。
答：PLC的工作方式采用循环扫描的工作方式；PLC工作过程可分为①一般内部处理扫描阶段②通信服务阶段③执行用户程序扫描阶段③数据输入/输出扫描阶段四个阶段。
