接地与防雷接地依据其目的而具有种种功能。
在这里将从设备的观点来对接地的技术，简述其观念及目前状况。
(1)避雷设备的接地雷击电流流入大地某点时，其附近的电压就会上升，并产生某种形状的电位分布。
若雷击地点的附近有电气设备、人类、家畜存在时，将被加上由于雷电电流所导致的电压。
此种电压若超出电气设备或人畜的忍受程度时，则将发生雷击事故。
在此种情况下，若装设与大地间具有电气端子功能的接地电极时，电压上升、电极分布、电位分布等将具有不同的形态。
亦即接地电极得以抑制电压上升，并具有减轻跨步电压的效果。
欲抑制电压上升，主要在于接地电阻（严格来说应为接地阻抗）。
此外，欲减低跨步电压，除了接地电阻以外，接地电极所具有的电位分布及电位梯度亦有影响。
至于避雷设备的接地电极，以往多使用板状电极，但若由突破阻抗的观点来看，则使用线装或环状电极将较为有利。
近年来也常省略人工接地电极而采用建筑物结构体接地。
以接地电极来施工时，若能满足接地电阻值，理应可以适用。
但若是共同接地或虽在不同点但与其他设备的接地间具有密切关系时，则一定要对接地系统加以慎重检讨。
(2)医疗设备的接地除了被为“触诊”的诊疗技术以外，进来医疗技术发展很快。
各种医用电子仪器、设备(以下简称ME机器：Medical Electronics)被开发研制出来。
且不论大医院或小诊所，ME 机器均被广泛使用。
代表性的ME机器有心电计、心图观测装置、X射线电视诊断装置等。
这些设备不仅使用于患者的诊断、治疗而已，也普遍使用于手术中患者状况监视之用。
此类ME机器的普及，则对医院的电气设备赋予新的要求，其中之一即ME机器的安全问题。
而主要措施即在设计上对ME机器本身强化绝缘等以及对电气设备的接地等需特别加以考虑。
医院设备接地属于等电位接地。
这种接地方式与电气设备的露出非带电金属部位所实施的保护接地不同，对于非电气设备的金属部分也应全部加以接地，其目的即在于医院设备（病房、检查室）的导电性的部分加以等电位化。
电气接地知识内容一、术语和定义1.接地体（极）：埋入地中并直接与大地接触的金属导体，称为接地体（极）。
接地体分为水平接地体和垂直接地体。
2.自然接地体：可利用作为接地体用的直接与大地接触的各种金属构件、金属井管、钢筋混凝土建筑的基础、金属管道和设备等，称为自然接地体。
3.接地线：电气设备、杆塔的接地端子与接地体或零线连接用的在正常情况下不载流的金属导体，称为接地体。
4.接地装置：接地体和接地线的总和，称为接地装置。
5.接地：将电力系统或建筑物电气装置、设施过电压保护装置用接地线与接地体连接，称为接地。
6. 接地电阻：接地体或自然接地体的对地电阻和接地线电阻的总和，称为接地装置的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
7. 零线：与变压器或发电机直接接地的中性点连接的中性线或直流回路中的接地中性线，称为零线。
8. 保护接零（保护接地）：中性点直接接地的低压电力网中，电力设备外壳与保护零线连接称为保护接零（或保护接地）。
9. 安全接地：电气装置的金属外壳、配电装置的构架和线路杆塔等，由于绝缘损坏有可能带电。
为防止其危及人身和设备的安全而设的接地。
10. TN系统：TN电力系统有一点直接接地，电气设施的外露可导电部分用保护线与该点连接，按照中性线与保护线的组合情况，TN系统有以下三种形式：1）．TN-S系统.如图：2）.TN-C 系统.如图：3）.TN-C-S 系统.如图：11. TT 系统TT 系统有一个直接接地点，电气设施的外露可导电部分接至电气上与电力系统的接地点无关的接地极。
如图电力系统接地点外露可导电部分电子系统接地点外露可导电部分电力系统接地点注：L1（即A）相为黄色，L2（即B）相为绿色，L3（即C）相为红色；按国际电工委员会（IEC）规定，中性线淡蓝色、保护线黄、绿双色。
二、部分国家标准及参考标准1. 电气装置安装工程低压电器施工及验收规范GB502542. 电气装置安装工程接地装置施工及验收规范GB501693. 电气装置安装工程电气照明装置施工及验收规范GB502594. 电气装置安装工程起重机电气装置施工及验收规范GB502565. 电气装置安装工程爆炸和火灾坏境电气装置施工及验收规范GB502576. 电气装置安装工程1kV及以下配线工程施工及验收规范GB502587. 10kV及以下变电所设计规范GB500538. 建筑物防雷设计规范GB500579. 通用用电设备配电设计规范GB5005510. 供配电系统设计规范GB5005212.低压配电设计规范GB5005413.爆炸和火灾危险环境电力装置设计规范GB5005814.电业安全工作规程（发电厂和变电所电气部分）DL40815.电业安全工作规程（电力线路部分）DL409三、现象与说明1.接地：具体表现在各电气屏、柜、箱等到各用电设备及其附属的金属平台、构架、立柱等等，均存在接地不规范或不全。

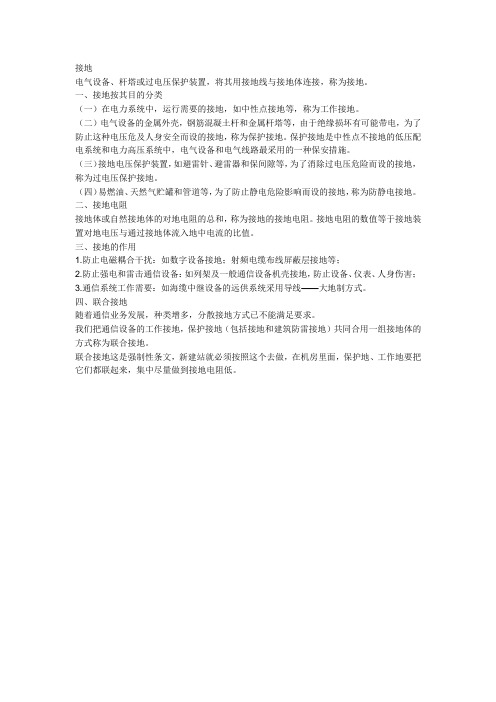

接地
电气设备、杆塔或过电压保护装置，将其用接地线与接地体连接，称为接地。
一、接地按其目的分类
（一）在电力系统中，运行需要的接地，如中性点接地等，称为工作接地。
（二）电气设备的金属外壳，钢筋混凝土杆和金属杆塔等，由于绝缘损坏有可能带电，为了防止这种电压危及人身安全而设的接地，称为保护接地。
保护接地是中性点不接地的低压配电系统和电力高压系统中，电气设备和电气线路最采用的一种保安措施。
（三）接地电压保护装置，如避雷针、避雷器和保间隙等，为了消除过电压危险而设的接地，称为过电压保护接地。
（四）易燃油、天然气贮罐和管道等，为了防止静电危险影响而设的接地，称为防静电接地。
二、接地电阻
接地体或自然接地体的对地电阻的总和，称为接地的接地电阻。
接地电阻的数值等于接地装置对地电压与通过接地体流入地中电流的比值。
三、接地的作用
1.防止电磁耦合干扰：如数字设备接地；射频电缆布线屏蔽层接地等；
2.防止强电和雷击通信设备：如列架及一般通信设备机壳接地，防止设备、仪表、人身伤害；
3.通信系统工作需要：如海缆中继设备的远供系统采用导线——大地制方式。
四、联合接地
随着通信业务发展，种类增多，分散接地方式已不能满足要求。
我们把通信设备的工作接地，保护接地（包括接地和建筑防雷接地）共同合用一组接地体的方式称为联合接地。
联合接地这是强制性条文，新建站就必须按照这个去做，在机房里面，保护地、工作地要把它们都联起来，集中尽量做到接地电阻低。
升压站接地知识点总结一、接地的作用和重要性1.1 接地的作用接地是指将电气设备的金属外壳或其他导电部件与地面或地下的导电物质相连接，以消除或减小设备的不均匀电势分布，防止设备的外壳带电对人员和设备构成危险。
接地的作用主要包括以下几个方面：（1）保护人身安全：接地可将设备的外壳和其他导电部件的电势连接到地电位，当设备出现故障时，可以使故障电流迅速通过接地导通，避免人员触电危险。
（2）保护设备：通过接地，设备的外壳和其他导电部件可与外界电荷断开连接，防止因静电、雷击等原因对设备造成损坏。
（3）保护信号系统和通信系统：接地可防止干扰信号系统和通信系统的正常工作，提供良好的接地环境。
（4）保护工作环境：接地可将设备的外壳和其他导电部件的电势连接到地电位，减小电场强度，改善工作环境。
1.2 接地的重要性在电气设备工作中，接地是非常重要的。
没有良好的接地系统，电气设备容易出现故障，造成人员触电伤害，设备损坏，甚至引发火灾等严重后果。
因此，加强对接地的认识，做好接地工作，对保障人身安全、设备安全和生产安全具有重要意义。
二、接地系统的分类根据接地方式和用途不同，接地系统可以分为保护接地、工业接地、信号接地等不同类型。
2.1 保护接地保护接地是为了保护人身安全而设置的接地系统。
它主要应用于高压输电线路、变电站、发电厂等电气设备和设施上。
保护接地要求接地电阻小，接地电极布置密集，能够快速将故障电流导入地下，以确保人身安全。
2.2 工业接地工业接地主要用于电气设备和设施的接地。
它的作用是保护设备和设施，防止因电磁干扰、静电积累、雷击等原因对设备造成损坏。
工业接地要求接地电阻小，接地电极布置合理，能够有效地耦合到地下介质中。
2.3 信号接地信号接地主要用于各种仪器仪表、通信系统、计算机网络等设备的接地。
它的作用是保护信号传输系统，防止外界干扰，确保信号的准确传输。
信号接地要求接地电阻极小，接地导体质量好，能够提供一个低噪声的接地环境。
接地保护安全知识接地保护是一项非常重要的安全措施，它可以有效地保护人员和设备免受电击和其他相关的安全风险。
在本文中，我们将详细介绍接地保护的定义、原理、应用、设备和测试等方面的知识，帮助读者了解和掌握接地保护的安全知识。
1. 接地保护的定义接地保护是指将电气设备或系统与地面之间建立低阻抗、可靠的连接，以确保人员和设备安全的一项重要工作。
它的主要目的是避免电流通过人体或设备引起电击、火灾等危险。
接地保护的原理是通过将电流通过导体引入地面，使得电流可以安全地流入地面，而不是流经人体或设备。
这样可以减小电流通过人体或设备的概率，从而降低电击和其他安全风险的发生。
2. 接地保护的应用接地保护广泛应用于各个领域，特别是电力系统、工业设备、建筑物和交通运输等领域。
在这些领域中，接地保护可以有效地保护人员和设备免受电击和其他相关的安全风险。
在电力系统中，接地保护是一项非常重要的措施。
电力系统中存在着大量的电流，如果没有正确的接地保护，电流可能会在设备或线路中积累，形成电弧、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在工业设备中，接地保护也是非常必要的。
工业设备中通常存在大量的电气设备和线路，如果没有正确的接地保护，电气设备可能会对人员和其他设备造成危险。
通过正确的接地保护，可以降低电气设备的电击风险，保障人员和其他设备的安全。
在建筑物中，接地保护可以提供人员和设备的安全保障。
建筑物中的电气设备和线路非常复杂，如果没有正确的接地保护，电流可能会在建筑物中积累，形成电击、火灾等危险。
通过正确的接地保护，可以将电流安全地引入地面，从而避免这些危险。
在交通运输中，接地保护也是非常重要的。
汽车、火车、飞机等交通工具都使用了大量的电气设备，这些设备如果没有正确的接地保护，可能会对人员和交通工具本身造成危险。
通过正确的接地保护，可以避免电击和其他安全风险的发生。
3. 接地保护的设备实施接地保护需要依靠一些特殊的设备，包括接地电极、接地导体、接地短路器等。
防雷接地安全基础知识
防雷接地安全是指在雷电活动频繁或容易引发雷电灾害的地区，采取一系列措施保护人身和设备财产免受雷电侵害的工程措施。
防雷接地安全的基础知识包括以下几个方面：
1. 接地原理：雷击产生的雷电会通过接地系统引流进入地下，接地系统起到了引导雷电流的作用。
接地系统主要由接闪器、雷电引线和接地设施组成。
2. 接闪器的作用：接闪器通常安装在建筑物的高处，如建筑物顶部的避雷针，它能将雷电引接入地下，避免雷电直接打击建筑物。
3. 接地设施的选择：接地设施的选用应根据具体的使用环境和电气设备来确定。
一般而言，接地设施应该能够具备低电阻、大面积和良好的导电性能。
4. 接地电阻的要求：接地电阻是指接地系统连接到土壤中所呈现的电阻。
为了防止雷电对建筑物和设备造成伤害，接地电阻应尽量降低到合理范围内，以确保雷电能够快速有效地引入地下。
5. 接地设施的维护：定期对接地设施进行检查和维护，确保其正常工作。
这包括清除接地设施周围的杂草、保持接地电阻的稳定等。
6. 防雷规范和标准：根据国家或地区的防雷规范和标准，对防雷接地系统进行设计、安装和验收，以确保其符合相关要求。
上述基础知识是了解防雷接地安全的重要基础，通过合理的设计和建设，可以提高建筑物和设备的防雷能力，减少雷电灾害给人员和设备带来的损失。
“地”是音响技术中一个很重要的概验。
由于“地”的分类与作用有多种，初学者往往容易混淆。
这里就这个问题进行一些讨论。
l 地的分类与作用；1. 信号“地”；信号“地”又称参考“地”，就是零电位的参考点，也是构成电路信号回路的公共段，图形符号“⊥”。
1）直流地：直流电路“地”，零电位参考点。
2）交流地：交流电的零线。
应与地线区别开。
3）功率地：大电流网络器件、功放器件的零电位参考点。
4）模拟地：放大器、采样保持器、A/D转换器和比较器的零电位参考点。
5）数字地：也叫逻辑地，是数字电路的零电位参考点。
6）“热地”：开关电源无需使用变压器，其开关电路的“地”和市电电网有关，既所谓的“热地”，它是带电的，图形符号为：“ ”。
7）“冷地”：由于开关电源的高频变压器将输入、输出端隔离；又由于其反馈电路常用光电耦合、既能传送反馈信号又将双方的“地”隔离；所以输出端的地称之为“冷地”，它不带电。
图形符号为“⊥”。
2. 保护“地”；保护“地”是为了保护人员安全而设置的一种接线方式。
保护“地”线一端接用电器，另一端与大地作可靠连接。
3. 音响中的“地”。
1）屏蔽线接地：音响系统为防止干扰，其金属机壳用导线与信号“地”相接，这叫屏蔽接地。
2）音频专用“地”：专业音响为了防止干扰，除了屏蔽“地”之外，还需与音频专用“地”相连。
此接地装置应专门埋设，并且应与隔离变压器、屏蔽式稳压电源的相应接地端相连后作为音控室中的专用音频接地点。
l 不同地线的处理方法。
1. 数字地和模拟地应分开；在高要求电路中，数字地与模拟地必需分开。
即使是对于A/D、D/A转换器同一芯片上两种“地”最好也要分开，仅在系统一点上把两种“地”连接起来。
2. 浮地与接地；系统浮地，是将系统电路的各部分的地线浮置起来，不与大地相连。
这种接法，有一定抗干扰能力。
但系统与地的绝缘电阻不能小于50MΩ，一旦绝缘性能下降，就会带来干扰。
通常采用系统浮地，机壳接地，可使抗干扰能力增强，安全可靠。
3. 一点接地；在低频电路中，布线和元件之间不会产生太大影响。
通常频率小于1MHz的电路，采用一点接地。
4. 多点接地。
在高频电路中，寄生电容和电感的影响较大。
通常频率大于10MHz的电路，采用多点接地。
地与电（信号），这是一对形影不离的双胞胎。
接地，通常是指用导体与大地相连。
可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。
如收音机、电视机中的地，它只是接收机线路里的一电位基准点。
接地，在电力和电子技术中，既简单，又复杂，而且还必不可少。
按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号地等多种。
在广电技术中，以上几种接地类型都会遇到。
现就结合实际对某些接地技术问题作一阐述。
一．保护接地保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。
按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。
这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。
在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。
值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。
有时设备外壳会麻手，这是由于交流漏电而设备外壳没接零造成的。
一般可将电源插头拔出调换一下位置再插入即可解决。
这在一些常移动的编录设备中，由于接零线常常被忽略，操作人员有的可能会双手同时接触接零和不接零的设备，就有可能发生上述现象。
二. 过压保护接地这是为防雷电而设置的接地保护装置。
防雷装置最广泛使用的是避雷针和避雷器。
避雷针通过铁塔或建筑物钢筋入地，避雷器则通过专用地线入地。
避雷器每年雷雨季节来临之前须检验，以防失效。
如我台的热线电话接入器遭雷击，就是因话线防雷器失效所致。
在防雷引下线上，绝不要连接其他设备的地线，防雷引下线只能单独直接入地，否则雷电会通过引下线损坏其他设备。
如某台卫星电视接收机曾数次遭雷击，其原困是馈线与房顶金属护栏摩擦而绝缘损坏，而金属护栏与避雷针引下体焊在一起，以至雷电窜入而击坏接收机。
三. 屏蔽地为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。
在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。
因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。
屏蔽不良、接地不当会引起干扰，这些干扰主要有：1.交流干扰，这主要由交流电源引起。
对交流干扰的防护，通常对电源进行滤波或在电源变压器初次级间加屏蔽层并接地。
在大的杂散电磁场外，为防电磁干扰进行屏蔽接地十分必要。
例如，我市新亚新商城开工典礼时，录扩设备附近有台变压器，其电磁场就干扰现场的录扩音。
后通过把录扩设备屏蔽接地，解决了这一问题。
2.高频干扰。
这类干扰来自各类无线发射台的变频或超变频信号，它们窜入电子设备后在机内得到非正常解调而形成声频干扰。
信号频率越高，建筑物或设备的金属网孔眼就应越小，信号线屏蔽层的编织就应越密，否则将失去屏蔽作用。
对频繁拔插的信号线，应防止屏蔽层在插头处松动和脱落。
因有时仪器设备的屏蔽是通过信号线的屏蔽入地的（它们通过插头插座联接起来），若屏蔽脱落，则很容易造成干扰。
如我在汕头某电子厂时，测试人员反应，卫星电视接收机中有时会有一种滋滋作声的干扰并影响图像质量。
经跟踪观察，与飞机的经过有关，显然是澄海机场雷达信号的窜入并得到非正常解调所致。
经分析查找，原来是信号线的屏蔽层在插头外脱落，使卫星电视接收机屏蔽没接地所致。
四. 信号地各种电子电路，都有一个基准电位点，这个基准电位点就是信号地。
它的作用是保证电路有一个统一的基准电位，不致于浮动而引起信号误差。
信号地的连接是：同一设备的信号输入端地与信号输出端地不能联在一起，而应分开；前级（设备）的输出地只有与后级（设备）的输入地相连。
否则，信号可能通过地线形成反馈，引起信号的浮动。
这在设备的测试中，信号地的连接尤其要引起注意。
例如，本人在某电子公司工作时，质检部门反映卫星接收机质量测试结果不一。
原来，质检部的测试仪器，有的外壳接地，有的外壳没接地（测试信号由信号中心传送至各部门），以致信号通过地回馈使测量结果不一致。
后把所有接地的测试仪器设为不接地，这种现象就没有了。
音响工程中的接地技术接地，通常是指用导体与大地相连。
可在电子技术中的地，可能就与大地毫不相关，它只是电路中的一等电位面。
按接地的作用，可分为工作接地、保护接地、过压保护接地、防静电接地、屏蔽接地、信号接地等多种。
在专业音响技术中，以上几种接地类型都会遇到。
一、保护接地保护接地是为防止绝缘损坏造成设备带电危及人身安全而设置的保护装置，它有接地与接零两种方式。
按电力规定，凡采用三相四线供电的系统，由于中性线接地，所以应采用接零方式，而把设备的金属外壳通过导体接至零线上，而不允许将设备外壳直接接地。
这在广电系统的配电房中的开关设备，中央空调机、发射机等电源开关设备和大耗电设备中尤为常见。
在规划设计时，应从地网中引出接地母线至各设备上，再将机器外壳用导体连至接地母线上。
值得指出的是：接地线应接在设备的接地专用端子上，另一端最好使用焊接。
有时设备外壳会麻手，这是由于交流漏电而设备外壳没接零造成的。
一般可将电源插头拔出调换一下位置再插入即可解决。
这在一些常移动的编录设备中，由于接零线常常被忽略，操作人员有的可能会双手同时接触接零和不接零的设备，就有可能发生上述现象。
二、过压保护接地这是为防雷电而设置的接地保护装置。
防雷装置最广泛使用的是避雷针和避雷器。
避雷针通过铁塔或建筑物钢筋入地，避雷器则通过专用地线入地。
避雷器每年雷雨季节来临之前须检验，以防失效。
如我台的热线电话接入器遭雷击，就是因话线防雷器失效所致。
在防雷引下线上，绝不要连接其他设备的地线，防雷引下线只能单独直接入地，否则雷电会通过引下线损坏其他设备。
如某台卫星电视接收机曾数次遭雷击，其原困是馈线与房顶金属护栏摩擦而绝缘损坏，而金属护栏与避雷针引下体焊在一起，以至雷电窜入而击坏接收机。
三、屏蔽接地为防止电磁感应而对视、音频线的屏蔽金属外皮、电子设备的金属外壳、屏蔽罩、建筑物的金属屏蔽网（如测灵敏度、选择性等指标的屏蔽室）进行接地的一种防护措施。
在所有接地中，屏蔽地最复杂，有种说不清，道不明的感觉。
因为屏蔽本身既可防外界干扰，又可能通过它对外界构成干扰，而在设备内各元器件之间也须防电磁干扰，如大家熟知的中周外壳、电子管屏蔽罩就是例子。
屏蔽不良、接地不当会引起干扰，这些干扰主要有：3.1、交流干扰，这主要由交流电源引起。
对交流干扰的防护，通常对电源进行滤波或在电源变压器初次级间加屏蔽层并接地。
在大的杂散电磁场外，为防电磁干扰进行屏蔽接地十分必要。
例如，我市新亚新商城开工典礼时，录扩设备附近有台变压器，其电磁场就干扰现场的录扩音。
后通过把录扩设备屏蔽接地，解决了这一问题。
3.2、高频干扰。
这类干扰来自各类无线发射台的变频或超变频信号，它们窜入电子设备后在机内得到非正常解调而形成声频干扰.信号频率越高，建筑物或设备的金属网孔眼就应越小，信号线屏蔽层的编织就应越密，否则将失去屏蔽作用。
对频繁拔插的信号线，应防止屏蔽层在插头处松动和脱落。
因有时仪器设备的屏蔽是通过信号线的屏蔽入地的（它们通过插头插座联接起来），若屏蔽脱落，则很容易造成干扰。
如我在汕头某电子厂时，测试人员反应，卫星电视接收机中有时会有一种滋滋作声的干扰并影响图像质量。
经跟踪观察，与飞机的经过有关，显然是澄海机场雷达信号的窜入并得到非正常解调所致。
经分析查找，原来是信号线的屏蔽层在插头外脱落，使卫星电视接收机屏蔽没接地所致。
四. 信号接地各种电子电路，都有一个基准电位点，这个基准电位点就是信号地。
它的作用是保证电路有一个统一的基准电位，不致于浮动而引起信号误差。
信号地的连接是：同一设备的信号输入端地与信号输出端地不能联在一起，而应分开；前级（设备）的输出地只有与后级（设备）的输入地相连。
否则，信号可能通过地线形成反馈，引起信号的浮动。
这在设备的测试中，信号地的连接尤其要引起注意。
例如，本人在某电子公司工作时，质检部门反映卫星接收机质量测试结果不一。
原来，质检部的测试仪器，有的外壳接地，有的外壳没接地（测试信号由信号中心传送至各部门），以致信号通过地回馈使测量结果不一致。
后把所有接地的测试仪器设为不接地，这种现象就没有了。
五、接地的要求最后谈谈接地的要求。
