地基验槽13503-J201

地基钎探及验槽方案编制：审核：审批：目录第一节编制说明 (1)1. 编制依据 (1)2. 发放范围 (1)第二节工程概况 (1)1. 工程总体概况 (1)2. 工程地质条件 (2)3. 场地地下水情况 (3)第三节施工准备 (4)1. 材料及主要机具 (4)2. 作业条件 (4)3. 劳动力准备 (5)第三节操作工艺 (5)1.工艺流程 (5)第四节质量标准 (6)1.保证项目 (7)2.允许偏差 (7)第五节地基验槽 (7)1.验收座谈会 (7)第六节安全文明施工及注意事项 (8)1.成品保护 (8)2.雨、冬期施工 (8)第一节编制说明1. 编制依据2. 发放范围第二节工程概况1. 工程总体概况本工程拟建场地位于北京市最大建筑高度为79.40m。

2. 工程地质条件根据现场勘探、原位测试及室内土工试验成果，按沉积年代、成因类型将本工程勘察最大勘探深度（50.00m）范围内的地层，划分为人工填土层、新近沉积层和第四纪沉积层三大类，并按地层岩性及工程特性进一步划分为8个大层及亚层（按青云店棚改项目统一分层，本场地第三大层缺失），现分述如下：表层为一般厚度为0.40～4.70m的人工堆积之杂填土①层，粉质黏土素填土、黏质粉土素填土①1层及黏土素填土、重粉质黏土素填土①2层。

人工填土层以下为新近沉积的粉质黏土、重粉质黏土②层，黏质粉土、砂质粉土②1层，粉砂、细砂②2层及黏土②3层。

新近沉积层以下为第四纪沉积的黏质粉土、砂质粉土④层，粉质黏土、重粉质黏土④1层及黏土④2层；细砂、粉砂⑤层，黏质粉土、砂质粉土⑤1层，粉质黏土⑤2层及黏土⑤3层；细砂、粉砂⑥层，黏质粉土、砂质粉土⑥1层，粉质黏土、重粉质黏土⑥2层及黏土⑥3层；粉质黏土、黏质粉土⑦层及黏土、重粉质黏土⑦1层；细砂、中砂⑧层；细砂、中砂⑨层及粉质黏土、黏质粉土⑨1层。

由本工程勘察报告可知，依据《建筑抗震设计规范》（GB 50011－2010）（2016年版）有关标准判别：在地震烈度达到8度且地下水位按接近自然地面考虑时，本场地内新近沉积的黏质粉土、砂质粉土②1层及粉砂、细砂②2层会发生地震液化，液化等级为轻微，液化指数为0.05~5.53。

建筑工程地基验槽验收方案一、概述地基验槽验收是建筑施工中的重要环节，是为了保证建筑物的正常使用和安全运营而进行的一项质量验收工作。

地基验槽验收方案是用于规范验槽验收工作的文件，包括验收的程序、方法、标准等内容。

地基验槽验收方案的编制和执行具有实用性和可操作性，能够确保验槽验收工作的准确性、全面性和高效性。

建立科学合理的地基验槽验收方案对于保障建筑质量、提高验收工作的效率和规范验槽验收工作具有重要意义。

二、地基验槽验收方案的编制原则1. 合法性原则地基验槽验收方案应当符合国家有关法律法规和强制性标准的要求，以确保验收工作的合法性和有效性。

2. 可操作性原则地基验槽验收方案应当具有实用性和可操作性，能够指导验槽验收工作的开展，并确保验收工作的准确、全面和科学。

3. 综合性原则地基验槽验收方案应当综合考虑建筑工程中的各种因素，如地质条件、地基工程的特点、设备和材料的质量状况等，确保方案的综合性和系统性。

4. 灵活性原则地基验槽验收方案应当具有一定的灵活性，能够根据不同的地质条件、工程特点、工程规模等进行适度调整，以满足实际验收工作的需要。

5. 可追溯性原则地基验槽验收方案应当能够清楚地反映验槽验收工作的全过程，使得验收结果能够被清晰追溯和查证。

三、地基验槽验收方案的编制内容1. 验槽验收的基本要求地基验槽验收方案应当明确验槽验收的基本要求，包括验槽验收的目的和意义、验槽验收的对象和范围、验槽验收的程序和方法等内容；同时还应当明确验收的标准和规定，以及验收结果的处理和记录等事项。

2. 验槽验收的程序和方法地基验槽验收方案应当详细说明验槽验收的程序和方法，包括验槽验收的准备工作、验槽验收的具体步骤、验槽验收过程中的注意事项等内容；同时还应当明确验槽验收所需要的仪器设备和检测手段，以及验收过程中的操作要求和技术要求等。

3. 验槽验收的标准和规定地基验槽验收方案应当规定验槽验收的标准和规定，包括验槽验收的质量标准和验收要求，以及验槽验收的合格标准和合格标准的判定办法等内容；同时还应当明确验槽验收的不合格情况及处理办法，以及验槽验收结果的处理和记录等内容。

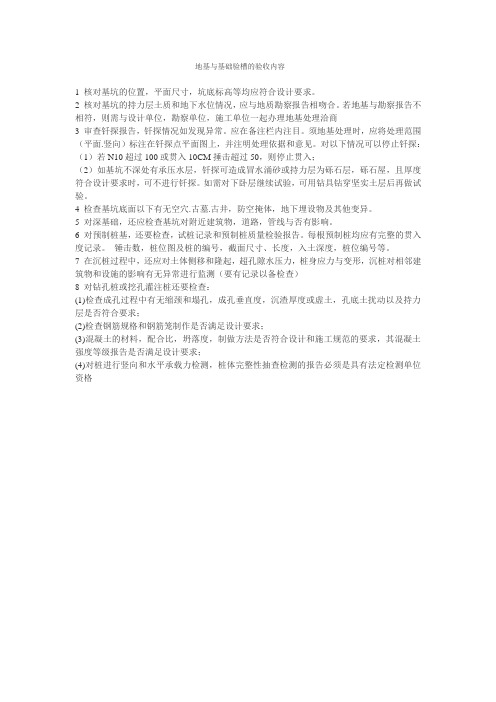

地基与基础验槽的验收内容1 核对基坑的位置，平面尺寸，坑底标高等均应符合设计要求。

2 核对基坑的持力层土质和地下水位情况，应与地质勘察报告相吻合。

若地基与勘察报告不相符，则需与设计单位，勘察单位，施工单位一起办理地基处理洽商3 审查钎探报告，钎探情况如发现异常。

应在备注栏内注目。

须地基处理时，应将处理范围（平面.竖向）标注在钎探点平面图上，并注明处理依据和意见。

对以下情况可以停止钎探：（1）若N10超过100或贯入10CM捶击超过50，则停止贯入；（2）如基坑不深处有承压水层，钎探可造成冒水涌砂或持力层为砾石层，砾石屋，且厚度符合设计要求时，可不进行钎探。

如需对下卧层继续试验，可用钻具钻穿坚实土层后再做试验。

4 检查基坑底面以下有无空穴.古墓.古井，防空掩体，地下埋设物及其他变异。

5 对深基础，还应检查基坑对附近建筑物，道路，管线与否有影响。

6 对预制桩基，还要检查，试桩记录和预制桩质量检验报告。

每根预制桩均应有完整的贯入度记录。

锤击数，桩位图及桩的编号，截面尺寸、长度，入土深度，桩位编号等。

7 在沉桩过程中，还应对土体侧移和隆起，超孔隙水压力，桩身应力与变形，沉桩对相邻建筑物和设施的影响有无异常进行监测（要有记录以备检查）8 对钻孔桩或挖孔灌注桩还要检查：(1)检查成孔过程中有无缩颈和塌孔，成孔垂直度，沉渣厚度或虚土，孔底土扰动以及持力层是否符合要求；(2)检查钢筋规格和钢筋笼制作是否满足设计要求；(3)混凝土的材料，配合比，坍落度，制做方法是否符合设计和施工规范的要求，其混凝土强度等级报告是否满足设计要求；(4)对桩进行竖向和水平承载力检测，桩体完整性抽查检测的报告必须是具有法定检测单位资格。

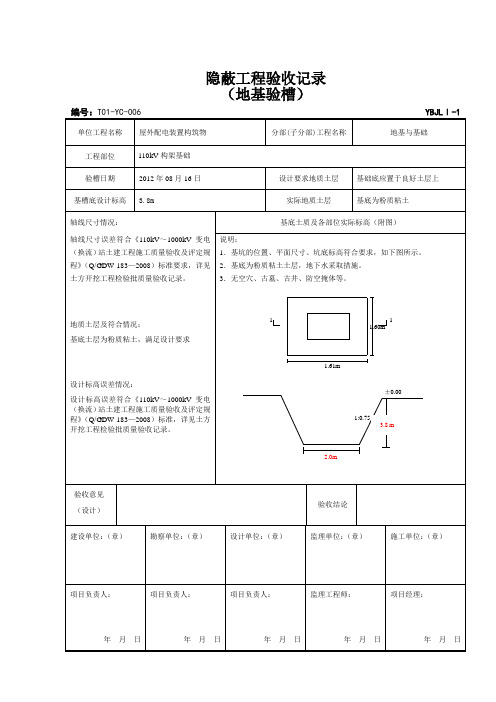

地基验槽记录地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期： 2005年3月 20日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期： 2005 年5月 3 日隐检字第号地基验槽记录验收日期： 2005 年 6 月日隐检字第号地基验槽记录验收日期： 2004年10月 8 日隐检字第号-0.2m-2.5m地基验槽记录验收日期： 2005 年 4 月 24 日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期： 2005年5月16日隐检字第号地基验槽记录验收日期： 2005年5月16日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期： 2005年月日隐检字第号地基验槽记录验收日期： 2005年01月 15 日隐检字第号地基验槽记录验收日期： 2005年3月 8日隐检字第号地基验槽记录验收日期： 2005年3月 8 日隐检字第号地基验槽记录验收日期： 2005年5月 2 日隐检字第号地基验槽记录验收日期： 2005年5月 2 日隐检字第号地基验槽记录验收日期： 2004年10月 8 日隐检字第号地基验槽记录验收日期： 2004年11月 4日隐检字第号地基验槽记录验收日期： 2004年11月 11 日隐检字第号地基验槽记录验收日期： 2004年9月20 日隐检字第号地 基 验 槽 记录验收日期： 2006年6月 16日 隐检字第 号地基验槽记录验收日期： 2004年12月 1日隐检字第号地基验槽记录验收日期：年月日隐检字第号地基验槽记录验收日期： 2005年月日隐检字第号马地基验槽记录验收日期： 2005 年 6 月 19 日隐检字第号地基验槽记录验收日期： 2005年月日隐检字第号地基验槽记录验收日期： 2004年12月12日隐检字第号地基验槽记录验收日期： 2004年12月12日隐检字第号地基验槽记录验收日期： 2004年11月17日隐检字第号地基验槽记录验收日期： 2004年12月20日隐检字第号；侯地基验槽记录验收日期： 2004年12月12日隐检字第号地基验槽记录验收日期： 2004年12月20日隐检字第号地基验槽记录验收日期： 2004年8月1日隐检字第号地基验槽记录验收日期： 2005年03月30日隐检字第号地基验槽记录验收日期： 2005年03月30日隐检字第号地基验槽记录验收日期： 2005年03月17日隐检字第号地基验槽记录验收日期： 2005年04月27日隐检字第号地基验槽记录验收日期： 2005年03月26日隐检字第号地基验槽记录地基验槽记录地基验槽记录。

基础验槽验收说明基础验收说明在建筑施工时，对安全要求为二级和二级以上的建筑物必须施工验槽。

验槽时一般应按下列方法、步骤进行：1 验槽时必须具备的资料和条件：1.1 勘察、设计、质监、监理、施工及建设方有关负责人员及技术人员到场；1.2 附有基础平面和结构总说明的施工图阶段的结构图；1.3 详勘阶段的岩土工程勘察报告；1.4 开挖完毕、槽底无浮土、松土（若分段开挖，则每段条件相同），条件良好的基槽。

2 无法验槽的情况：有下列条件之一者，不能达到验槽的基本要求；无法验槽：2.1 基槽底面与设计标高相差太大；2.2 基槽底面坡度较大，高差悬殊；2.3 槽底有明显的机械车辙痕迹，槽底土扰动明显2.4 槽底有明显的机械开挖、未加人工清除的沟槽、铲齿痕迹。

2.5 现场没有详勘阶段的岩土工程勘察报告或附有结构设计总说明的施工图阶段的图纸。

3 验槽前的准备工作：3.1 察看结构说明和地质勘察报告，对比结构设计所用的地基承载力、持力层与报告所提供的是否相同；3.2 询问、察看建筑位置是否与勘察范围相符；3.3 察看场地内是否有软弱下卧层；3.4 场地是否为特别的不均匀场地、勘察方要求进行特别处理的情况；而设计方没有进行处理；3.5 要求建设方提供场地内是否有地下管线和相应的地下设施；3.6 场地是否处与采空影响区而未采取相应的地基、结构措施。

4 推迟验槽的情况有下列情况之一时应推迟验槽或请设计方说明情况4.1 设计所使用承载力和持力层与勘察报告所提供不符；4.2 场地内有软弱下卧层而设计方未说明相应的原因；4.3 场地为不均匀场地，勘察方需要进行地基处理而设计方未进行处理；5 浅基础的验槽：深、浅基坑的划分，在我国目前还没有统一的标准。

一般就建筑物来说，浅基础是指埋深小于基础宽度的或小于一定深度的基础，国外建议把深度超过6m（20ft）的基坑定为深基坑，国内有些地区建议把深度超过5m的基坑定为深基坑。

本文采用此种方法，即基础埋深小基础宽度、深度小于5m的基坑为浅基坑。
