塑料收缩率表格

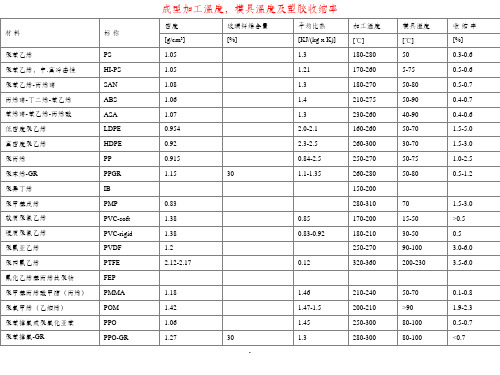

密度玻璃纤维含量平均比热加工温度模具温度收缩率[g/cm3][%][KJ/(kg xK)][℃][℃][%]聚苯乙烯PS 1.05 1.3180-280100.3-0.6聚苯乙烯，中.高冲击性HI-PS 1.05 1.21170-2605-750.5-0.6聚苯乙烯-丙烯晴SAN 1.08 1.3180-27050-800.5-0.7丙烯晴-丁二烯-苯乙烯ABS 1.06 1.4210-27550-900.4-0.7苯烯晴-苯乙烯-丙烯酸ASA 1.07 1.3230-26040-900.4-0.6低密度聚乙烯LDPE0.954 2.0-2.1160-26050-70 1.5-5.0高密度聚乙烯HDPE0.92 2.3-2.5260-30030-70 1.5-3.0聚丙烯PP0.9150.84-2.5250-27050-75 1.0-2.5聚本烯-GR PPGR 1.15301.1-1.35260-28050-800.5-1.2聚异丁烯IB150-200聚甲基戊烯PMP0.83280-310701.5-3.0软质聚氯乙烯PVC-soft 1.380.85170-20015-50>0.5硬质聚氯乙烯PVC-rigid 1.380.83-0.92180-21030-500.5聚氟亚乙烯PVDF 1.2250-27090-100 3.0-6.0聚四氟乙烯PTFE 2.12-2.170.12320-360200-230 3.5-6.0氟化乙烯基丙烯共聚物FEP聚甲基丙烯酸甲脂（丙烯）PMMA 1.18 1.46210-24050-700.1-0.8聚氧甲烯（乙缩烯）POM 1.42 1.47-1.5200-210>90 1.9-2.3聚苯撑氧或聚氧化亚苯PPO 1.06 1.45250-30080-1000.5-0.7聚苯撑氧-GRPPO-GR 1.2730 1.3280-30080-100<0.7醋酸纤维素CA 1.27-1.3 1.3-1.7180-32050-800.5醋酸-丁酸纤维素CAB 1.17-1.22 1.3-1.7180-23050-800.5丙酸纤维表素CP 1.19-1.23 1.7180-23050-800.5聚碳酸醋PC 1.2 1.3280-32080-1000.8聚碳酸脂-GRPC-GR 1.4210-32 1.1300-330100-1200.15-0.55聚乙烯对苯二甲酸乙酯PET 1.37260-2901401.2-2.0聚乙烯对苯二甲酸乙酯-GR PET-GR 1.5-1.5720-30260-2901401.2-2.0成型加工温度，模具温度及射出成型过程的一般塑胶收缩率材料标称聚丁烯对苯二酸PBT 1.3240-26060-80 1.5-2.5聚丁烯对苯二酸-GRPBT-GR 1.52-1.5730-50250-27060-800.3-1.2尼龙6（聚酸胺6）PA 6 1.14 1.8240-26070-1200.5-2.2尼龙6-GR PA 6-GR 1.36-1.6530-50 1.26-1.7270-29070-1200.3-1尼龙6/6PA 66 1.15 1.7260-29070-1200.5-2.5尼龙6/6-GR PA66-GR 1.20-1.6530-50 1.4280-31070-1200.5-1.5尼龙11PA 11 1.03-1.05 2.4210-25040-800.5-1.5尼龙12PA 12 1.01-1.04 1.2210-25040-800.5-1.5聚醚矾PSO 1.37310-390100-1600.7聚硫化亚苯PPS 1.6440370>1500.2热塑性聚亚胺脂PUR 1.2 1.85195-23020-400.9酚甲醛树脂GPPF 1.4 1.360-80170-190 1.2三聚氰胺甲醛GPMF 1.5 1.370-80150-165 1.2-2三聚氰胺酚甲醛MPF 1.6 1.160-80160-1800.8-1.8聚脂树脂UP 2.0-2.10.940-60150-1700.5-0.8环氧树脂EP 1.930-80 1.7-1.9ca.70160-1700.2。

成型加工温度，模具温度及射出成型过程的一般塑胶收缩率a注意与流动方向及横向的不同收缩率，制程影响b共聚物莒用翠•胶材料：ABS/TOM （处制）/PS/PP（帀折胶）/HIPS/MBS明ABS）代（口别胶）/PPS i 叩叹）/PVC/PMMA （1E 克力）/PA C 錐绘）/PE4花料）八BS比血1.05抽木年干分之S用逸绘命能辽絡产局尺寸稱贡怕初料• 一股对于粘度察求高的产乩都用它•例如ABS+PC是手机外壳的常卅材絆POM抽M r分之20—25 及爲JQ郁慣窩・例血是剜料帙轮处用材料PS抽水辛干分之5可用做透明初料•可足比较晅■可绘价格自制PP料比匣0.91吋浮任水上.徜水率干分之16-20密用住对于尺寸姿求不局的外壳上佗耐样祠！〉HIPS比匝：1.05抽水率抽水率分之5常刖来代料ABS用，匕是退喪不比ABSMBS （就址选切ABS）各今数何ABS.叮址ItABS临些PC料抽木带千5>2 5-7.販度很高，也圮耐高祸的材料.是价标很高的舉料之一PPS是耐閉淋的材料之一.PVC捕水*订分之10-25.还叮瞰透明和I]・刃老化.价格自制.国为现玄対丁安观的婪来址愈来倉产.flfl pmma 一般是也用无甬PVC来做产届PMMA 乂称宵机玻Jfi.透明机能岛.片光性好，可是极易刮花。

PA抽水率「分之8—14耐牺性好，冇很為的韧性PE抽水牟20—25•常用于吹喘・也町用于做软快轮（消音快轮）垫料名称:ABS实环开廡抽水率：0.0045开模产种类型:扌1印机壳駅料名称：ABS实怀开旗抽水率：0.005开快产种类型：于机壳塹料名称：PP实氏开模抽木率：O.OI55开模产种类型：木出汽车壳犁料名称：PA+30%GF实际开模抽水率：0.013开模产种类型：宗小摩托车配仲塑料名称:PS实陥开模捕水率：0.005开蟆产种类型:东芝.牛玲冰粗抽脱塑料名称:H-PE实琢开根抽水率：0.018开根产种类型：羌的底水壷削料名称：ABS实氏开筷抽水率：0.005开模产种类型：芙的饮水机犁料名称：PP实际开熨抽水率:0.0155开pmma价格模产种类恥木出汽彳诜犁料名称：PA+30%GF 型料名称:PP实际开哎抽水勒0.016 开模产种类型：啊房用品郢料名称：EVA 实际开安抽木:仪0.025开模产种类型:厨房用M犁科名称：SAN实闻开模抽水率：0.004 尸模产冲类型：厨房用品犁料名称：POM 实际开模抽水率:0.025开揍产种类型：厨房用品型料名称：ABS实标开模捕水率：0.005开模产种类型:厨房用品里料名称：ABS实泳开模抽水率：0.003开槐产种类型：说帕实际开模抽水率：0.017开帳产种类空：水竹接头塑料名称：pom实际开模抽水率:0.02 开棋产种类型：调火坏塑料名称：PP 实以开模抽水*: 0.018开模产种类型：托IM实际开悭抽水率：0.005开模产种类型：机壳型料名称:AS实区开模抽水率：0.004开模产种类型：机壳犁札名称：PA66+3XGF实际开模抽水率：0.005开吒产种类型：办公椅的椅脚垫料名称:PP实际开復抽水率：0.016开段产种类型：汽车杞件pmma W胶原料（反九艇）蹩K：名称：PA+30嗚GF实你开棋抽水率：0.0035开哽产种类型：汽车粗件（反比镜）塑料名称：ABS+PA实冋开模抽水弃：0.007开棋产种类空：汽车杞件（反光址）犁料名称：PVC实际开筷抽水0.025开模产种类申：汽车配件郢料名称：ABS+PC实巨开咲抽水# 0.004开模产种类型：手机面盖底盖塑料名称:PC实际开模捕水率：0.005开模产种类型：于机扮饰件犁料名称：TPU实耳开模抽术率：0.010开哽产种类型：于机胶塞USB按II胶塞PA+mGF实际开棋抽水率：0.007巫源插头内架.PBIV3O^GF实除开模抽水率：0.005电源捕头内架即料名称：PMMA实氐开模抽水帯：0.003开模产种类型：手机镜片犁料名称:HIPS实际开模抽水率:0.0045开模产种类空：飞利汹遥控器下希梨料名称:HIPS实标开滾抽水率:0.005开模产种类型：E利浦遥控益L蔷塑料名称:HIPS实除开模抽水率：0.0045开摂产种类型：E利浦遇控器电池希犁料名称：POM实标开模抽水率:0.02开模产Hpmma材料希性类型：西门子杲配件（支撐件类）塾料名称：PA66+NPG25实标开模抽水率：0.0045开模产种类型：西门子某配件（力着类.内表面很多筋位）塑料名称:PP实际开模抽水率：0.018开模产种決型：医疗类用盆塑料名称:ABS实氐开模抽木率：0.0045开模产种类申：三里遥控器卜希型料名称:abs实禺开模抽水率：0.005开模产种类型：三邸遥拎器电上需墊料名称:HIPS实陥开虫抽水牟：0.0045开模产种类型：三毘遥控器电池需型料名称:HIPS实际开模抽水率：0.0045开模产种类型：LG遇控器卜芾塑料名称:HIPS实际开痕抽水率：0.005开模产种类型：LG逼控器」盖垫料名称:HIPS实廉开模抽水率：0.0045开模产种决型：LG遥控卷电池孟垫料名称:HIPS实阅开模抽水率：0.005开模产种类型：牡马哈睜托车音納塑料名称:POM实际开筷抽水率：0.025开模产种类生：舉料斎轮别料名称：PVC实际开粳抽才、：彳：0.03开模产种类型：密码箱手柄犁料名称pmma价格:ABS实X开模抽木:牟：0.005开模产种次型：汽乍血供犁科名称：PP实际开根抽水率：0.025开模产种类型：解码箱IB料名称:PC实赫开模抽水率：0.0055开槌产种类型：汽来配件塑料名称：PA66实际开模捕水率：0.018开棋产种类型：锁具塹料名称：POM实隊开模抽水率：0.025开棋产种类魁：犁料齿轮削料名称：PVC 实外开模抽水率：0.03开模产种类型：密码箱手柄塑料名称:ABS实际开接抽水率：0.005开换产种类申：汽：彳猊件塑料名称：PA66窖称开慎抽水率：0.018开帳产种类型：锁只即料名称：POM实床开楔抽水率：0.025开棋产种类型：犁料齿轮刻料名称：PVC实际开模抽水率：0.03开凑产种类型：密码箱孑柄别料名称：ABS实％开模抽木*: 0.005实际开揍抽水率:0.025开模产种类申：密码箱V料名称：PC实际开權抽木率：0.0055开模产种类型：汽4：IVfl犁料名称：PA66实际开棧抽水率：0.018开模产种类型：锁具犁料名称：POM实际开模抽水率:0.025开役产种类型：塹料齿轮垫料名称:PVC实休开模抽水率：0.03开模产种类型：密码箱F柄塾料名称:ABS实陥开模抽水率：0.005开模产种类型：汽车配件塑料名称:PP实际开模抽水率：0.025开横产种pmma是什么材料決空：密码箱犁料名称：PC实除开模抽木率：O.OO55实际开模捕水罩:0.018开模产种类型：锚具型料名称:PS实舔开棋抽水率：0.0045开欖产种类型‘打印机产储垫料名称:ABS实际开槐抽水率：0.0025开模产种类型：伟劾达的TTd-BJ机的支架墊*：1 名称：PA6+35^GE实陽开模抽水率：0.004开根产种炭型：汽冲杞件（内部功效件）PMMAdE 加I力）:5/1000 POM（＜钢）:20/1000PS（破胶）:5/1000 PP（百折胶）:16/1000PG 內列胶）;5/1000 ABS（&不碎肢）:5/1000HIPS（不碎胶）:5/1000 AS«透明益力人举胶）:5/1000 GPPS:5/l000PBT: 15/1000PA66（闻纶）:16/1000 PA6（锂比）:9/1000TPR（软胶）:I8/IOOOTPU（轶胶）18/1000PE:（牧胶）20/1000 KVA （橡支肢〉：20/1000GP （皎胶）:5/I000CA（酸竹胶）:5/1000K 滞（KRATON ）： 20/1000 ACETAUAC）:20/l000 PU： 20/1000 PVC（软）:20/1000PC+ABS:5/IOOO BDS（K・RES【N0”K 料.7/1000PA66+50^GPT： 2/1000 PA66+30r；fGPT： 3/1000PA66>I5WPT： 8/1000 PBT4-30WPT： 3/1000PP*20%GPT： 5/1000 PP+30^GPT： 3/1000以I •收堀睜绅过儿年实找收集両來的•布产品不跨越300nun均等胶片不跨越3MM以内绝対于可抵（产品尺寸冇跨越300mm的嬰小计0.0005•产品K宽岛尺寸为井太大的嬰X轴.Y 轴N駁分开来计乩碰到产品均等胶位过斤•过刪0.5以下）及产閉尺勺人都要山格注意）实际开模抽水率：0.015开模产种类型：叢的电水壶犁料名称：ABS实际开模抽水率：0.005开模产种类型：关的饮水机別料名称：PP实冋开安抽木:仁0.0155开筷产种类型：木田汽车壳犁料名称：PA+30%GF实陥开模抽水率：0.013开模产种类型：宗申摩托乍配件犁料名称：PS实际开安抽水率：0.005。

收缩率表2007-10-25 09:42序号塑料名称代号收缩率1 丙稀腈、丁二稀、苯乙烯ABS 0.3～0.82 氨基树脂AF3 氯化聚醚CP 0.54 环氧树脂EP5 聚三氟氯乙烯F36 聚四氟乙烯F47 聚四氟乙烯增强F4+20%GF8 聚全氟乙丙烯F469 高密度聚乙烯(孖力士) HDPE 2～5.010 高抗冲聚苯乙烯(不脆胶) HIPS 0.2～0.611 硬质聚氯乙烯HPVC 0.6～1.012 液晶聚合物LCP 0.00613 低密度聚乙烯LDPE 1.5～5.014 改性聚苯醚MPPO15 聚酰胺6 PA6 0.6～1.416 聚酰胺6 增强PA6+30%GF 0.3～0.717 聚酰胺66 PA66 0.8～1.518 聚酰胺66 增强PA66+30%GF 0.2～0.819 聚芳砜PASF 0.820 聚对苯二甲酸丁二醇酯PBT 0.4421 聚对苯二甲酸丁二醇酯增强PBT+30%GF 0.222 聚碳酸脂(防弹胶) PC 0.523 聚碳酸脂增强PC+30%GF 0.225 聚醚醚酮PEEK26 聚醚酮PEK27 聚醚酮酮PEKK28 聚醚砜PES 0.629 聚对苯二甲酸乙二醇酯PET 1.830 (涤纶(的确凉)) PET+30%GF 0.2～0.931 酚醛塑料(电木粉) PF32 聚酰亚胺PI 0.7533 聚甲基丙烯酸酯(亚加力) PMMA 0.2～0.834 聚甲醛共聚(赛钢) 共聚POM 1.5～3.535 聚甲醛共聚增强共聚POM+25%GF36 聚甲醛均聚均聚POM 1.5～337 聚丙烯(百折胶) PP 1～2.538 聚丙烯增强PP+30%GF 0.4～0.839 聚苯醚PPO 0.740 聚苯硫醚增强PPS+40%GF <0.1241 聚苯乙烯(硬胶) PS 0.4～0.742 聚砜PSF 0.643 聚氨酯PU44 软质聚氯乙烯SPVC 1.5～2.545 超高分子量聚乙烯UHMWPE 2～3。

塑料收缩率表（加玻纤材料）加玻纤塑料收缩率表尼龙等改性工程塑料成型收缩率（ASTM D955）PA6系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA630%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40PA6一般注塑级 1.4-1.8 PA6PA6快速成型 1.2-1.6 PA6PA6一般增韧 1.0-1.5 PA6PA6中等增韧0.9-1.3 PA6PA6超增韧0.9-1.3 PA6MoS2填充耐磨PA6 1.0-1.4 PA6PA66系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA660.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M3030%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40一般注塑级PA66 1.5-1.8 PA66快速成型PA66 1.5-1.8 PA66一般增韧PA66 1.2-1.7 PA66中等增韧PA66 1.2-1.6 PA66超增韧PA66 1.2-1.6 PA66MoS2填充耐磨PA66 1.2-1.6 PA66PA/ABS系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20 30%玻纤增强PA/ABS 0.1-0.3 PA/ABSG30 20%玻纤增强阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20 耐冲击PA/ABS 0.5-0.8 PA/ABS高冲击PA/ABS 0.8-1.0 PA/ABSPP系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM2030%滑石粉填充PP 0.8-1.2 PPM3040%滑石粉填充PP 0.8-1.0 PPM4020%滑石粉填充增韧PP 1.0-1.2 PPM2020%碳酸钙填充PP 1.2-1.6 PPM2010%玻纤增强PP 0.7-1.0 PPG1020%玻纤增强PP 0.5-0.8 PPG2030%玻纤增强PP 0.4-0.7 PPG3040%玻纤增强PP 0.3-0.5 PPG4020%玻璃微珠填充PP 1.2-1.6 PPM2030%玻璃微珠填充PP 1.0-1.2 PPM20 15%玻纤增强阻燃PP 0.5-0.7 Z-PPG15 20%玻纤增强阻燃PP 0.3-0.5 Z-PPG20 30%玻纤增强阻燃PP 0.2-0.4 Z-PPG30溴系阻燃级PP 1.5-1.8 PP无卤阻燃级PP 1.3-1.6 PP高流动高钢性PP 1.5-2.0 PP一般增韧PP 1.5-2.0 PP中等增韧PP 1.4-1.9 PP超增韧PP 1.3-1.8 PP耐热老化PP1 1.5-2.0 PP1耐热老化PP2 1.5-2.0 PP2耐热老化PP3 1.5-2.0 PP3抗冲击耐侯PP4 1.5-2.0 PP4高抗冲耐侯PP5 1.5-1.8 PP520%滑石粉填充PP6 1.0-1.2 PP630%滑石粉填充PP7 0.9-1.1 PP740%滑石粉填充PP8 0.8-1.0 PP820%玻纤增强PP9 0.5-0.8 PP930%玻纤增强高耐热PP 0.4-0.7 PP10PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG1020%玻纤增强PC 0.3-0.5 PCG2025%玻纤增强PC 0.2-0.4 PCG2530%玻纤增强PC 0.2-0.4 PCG3020%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC 0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG2030%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG3020%玻璃微珠填充PC 0.3-0.6 PCM20PC/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20 溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS耐侯级PC/ABS 0.4-0.7 PC/ABS35%PC 0.4-0.6 PC/ABS65%PC 0.4-0.7 PC/ABS85%PC 0.4-0.7 PC/ABSPC/PBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG10 20%玻纤增强PC/PBT 0.4-0.6 PC/PBTG20 30%玻纤增强PC/PBT 0.3-0.5 PC/PBTG30 30%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBTPBT/ABS系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PBT/ABS 0.3-0.5 PBT/ABSG20 30%玻纤增强PBT/ABS 0.2-0.4 PBT/ABSG30 20%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20 30%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30 通用注塑级PBT/ABS 0.8-1.2 PBT/ABS通用阻燃级PBT/ABS 0.7-1.1 PBT/ABSPBT系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PBT 0.8-1.2 PBTG1015%玻纤增强PBT 0.7-1.0 PBTG1520%玻纤增强PBT 0.4-0.7 PBTG2025%玻纤增强PBT 0.3-0.6 PBTG2530%玻纤增强PBT 0.3-0.5 PBTG3050%玻纤增强PBT 0.1-0.3 PBTG5030%玻纤增强冲击改性PBT 0.3-0.5 PBTG30 10%玻纤增强阻燃PBT 0.7-0.9 Z-PBTG10 20%玻纤增强阻燃PBT 0.4-0.6 Z-PBTG20 30%玻纤增强阻燃PBT 0.3-0.5 Z-PBTG30一般增韧PBT 1.4-1.8 PBT中等增韧PBT 1.2-1.6 PBT超增韧PBT 1.0-1.5 PBTPTFE一般耐磨改性PBT 1.5-2.0 PBT阻燃级PBT 1.2-1.7 Z-PBTABS系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG2025%玻纤增强ABS 0.2-0.4 ABSG2530%玻纤增强ABS 0.1-0.3 ABSG3020%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20一般阻燃级ABS 0.4-0.7 Z-ABS一般注塑级ABS 0.4-0.7 ABS耐侯级ABS 0.4-0.7 ABS。

塑料收缩率表序号塑料名称代号收缩率1 丙稀腈、丁二稀、苯乙烯ABS 0.3～0.82 氨基树脂AF3 氯化聚醚CP 0.54 环氧树脂EP5 聚三氟氯乙烯F36 聚四氟乙烯F47 聚四氟乙烯增强F4+20%GF8 聚全氟乙丙烯F469 高密度聚乙烯(孖力士) HDPE 2～5.010 高抗冲聚苯乙烯(不脆胶) HIPS 0.2～0.611 硬质聚氯乙烯HPVC 0.6～1.012 液晶聚合物LCP 0.00613 低密度聚乙烯LDPE 1.5～5.014 改性聚苯醚MPPO15 聚酰胺6 PA6 0.6～1.416 聚酰胺6 增强PA6+30%GF 0.3～0.717 聚酰胺66 PA66 0.8～1.518 聚酰胺66 增强PA66+30%GF 0.2～0.819 聚芳砜PASF 0.820 聚对苯二甲酸丁二醇酯PBT 0.4421 聚对苯二甲酸丁二醇酯增强PBT+30%GF 0.222 聚碳酸脂(防弹胶) PC 0.523 聚碳酸脂增强PC+30%GF 0.225 聚醚醚酮PEEK26 聚醚酮PEK27 聚醚酮酮PEKK28 聚醚砜PES 0.629 聚对苯二甲酸乙二醇酯PET 1.830 (涤纶(的确凉)) PET+30%GF 0.2～0.931 酚醛塑料(电木粉) PF32 聚酰亚胺PI 0.7533 聚甲基丙烯酸酯(亚加力) PMMA 0.2～0.834 聚甲醛共聚(赛钢) 共聚POM 1.5～3.535 聚甲醛共聚增强共聚POM+25%GF36 聚甲醛均聚均聚POM 1.5～337 聚丙烯(百折胶) PP 1～2.538 聚丙烯增强PP+30%GF 0.4～0.839 聚苯醚PPO 0.740 聚苯硫醚增强PPS+40%GF <0.1241 聚苯乙烯(硬胶) PS 0.4～0.742 聚砜PSF 0.643 聚氨酯PU44 软质聚氯乙烯SPVC 1.5～2.545 超高分子量聚乙烯 UHMWPE 2～3塑料收缩率及其影响因素热塑性塑料的特性是在加热後膨胀，冷却後收缩，当然加压以後体积也将缩小。

常用塑料缩水率表ABS（丙烯腈/丁二烯/苯乙烯)共聚物0.50％SAN(苯乙烯—丙烯腈)共聚物0。

40%PC聚碳酸酯0.60％ABS+SAN(丙烯腈/丁二烯/苯乙烯）共聚物+（苯乙烯—丙烯腈）共聚物0。

40％PVC2。

00%POM聚甲醛1。

70%PP聚丙烯1.60％PMMA聚甲基丙烯酸甲酯0.50％HDPE高密度聚乙烯（低压）2。

00%LDPE低密度聚乙烯(高压)2.00％GPPS普通聚苯乙烯0.50%PBT聚对苯二甲酸丁二酯1。

70%PET聚对苯二甲酸乙二酯1.70％尼龙6（PA6）1。

20%尼龙66（PA66）1。

50%尼龙1010（PA1010）1.50%EV A（乙烯—醋酸乙烯)共聚物2.00%塑料的收缩率是指塑料制件在成型温度下尺寸与从模具中取出冷却至室温后尺寸之差的百分比。

它反映的是塑料制件从模具中取出冷却后尺寸缩减的程度。

影响塑料收缩率的因素有：塑料品种、成型条件、模具结构等。

不同的高分子材料的收缩率各不相同.其次塑料的收缩率还与塑件的形状、内部结构的复杂程度、是否有嵌件等有很大的关系.常用塑料收缩率如下：PE：1。

2～1。

28％PP：1。

2~2。

5％PVC(硬质）：0。

4～0。

7％PVC（软质）：1。

0～5.0%PS：0。

3~0.6％ABS：0.4~0.7％ABS（加玻纤）:0。

2~0。

4%PC：0.6~0.8%PMMA：0。

3～0.7%POM：1.8~3.0％PET：1.2～2.0%PPO：0。

5～0。

9%PPS：1%PEEK：1。

2%。

塑胶收缩率尼龙等改性工程塑料成型收缩率(ASTM D955) PA6 系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA6 0.5-0.8 PA6G15 20%玻纤增强PA6 0.4-0.6 PA6G20 30%玻纤增强PA6 0.3-0.5 PA6G30 40%玻纤增强PA6 0.1-0.3 PA6G40 50%玻纤增强PA6 0.1-0.3 PA6G50 25%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G25 30%玻纤增强阻燃PA6 0.2-0.4 Z-PA6G30 30%玻纤增强无卤阻燃PA6 0.2-0.4 Z-PA6G30 无卤阻燃PA6 0.8-1.2 Z-PA6 30%矿物填充无卤阻燃PA6 0.5-0.8 Z-PA6M30 30%玻璃微珠填充PA6 0.8-1.2 PA6M30 30%玻纤矿物复合填充PA6 0.3-0.5 PA6M30 40%玻纤矿物复合填充PA6 0.2-0.5 PA6M40 30%矿物填充PA6 0.6-0.9 PA6M30 40%矿物填充PA6 0.4-0.7 PA6M40 PA6 一般注塑级 1.4-1.8 PA6 PA6 快速成型 1.2-1.6 PA6 PA6 一般增韧 1.0-1.5 PA6 PA6 中等增韧0.9-1.3 PA6 PA6 超增韧0.9-1.3 PA6 MoS 2 填充耐磨PA6 1.0-1.4 PA6 PA66 系列成型收缩率名称及描述成型收缩率% 备注15%玻纤增强PA66 0.6-0.9 PA66G15 20%玻纤增强PA66 0.5-0.8 PA66G20 25%玻纤增强耐热油PA66 0.4-0.7 PA66G25 30%玻纤增强PA66 0.4-0.7 PA66G30 30%玻纤增强耐水解PA66 0.3-0.6 PA66G30 40%玻纤增强PA66 0.2-0.5 PA66G40 50%玻纤增强PA66 0.1-0.3 PA66G50 25%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G25 30%玻纤增强阻燃PA66 0.2-0.4 Z-PA66G30 30%矿物填充无卤阻燃PA66 0.2-0.4 PA66M30 无卤阻燃PA66 0.8-1.2 Z-PA66 30%矿物填充无卤阻燃PA66 0.4-0.7 Z-PA66M30 30%玻璃微珠填充PA66 0.8-1.2 PA66M30 30%玻纤矿物复合填充PA66 0.2-0.5 PA66M30 30%矿物填充PA66 0.6-0.9 PA66M30 40%矿物填充PA66 0.4-0.7 PA66M40 一般注塑级PA66 1.5-1.8 PA66 快速成型PA66 1.5-1.8 PA66 一般增韧PA66 1.2-1.7 PA66 中等增韧PA66 1.2-1.6 PA66 超增韧PA66 1.2-1.6 PA66 MoS 2 填充耐磨PA66 1.2-1.6 PA66 PA/ABS 系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PA/ABS 0.3-0.6 PA/ABSG10 20%玻纤增强PA/ABS 0.2-0.5 PA/ABSG20 30%玻纤增强PA/ABS 0.1-0.3 PA/ABSG30 20%玻纤增强阻燃PA/ABS 0.2-0.5 Z-PA/ABSG20 耐冲击PA/ABS 0.5-0.8 PA/ABS 高冲击PA/ABS 0.8-1.0 PA/ABS PP 系列成型收缩率名称及描述成型收缩率% 备注20%滑石粉填充PP 1.0-1.5 PPM20 30%滑石粉填充PP 0.8-1.2 PPM30 40%滑石粉填充PP 0.8-1.0 PPM40 20%滑石粉填充增韧PP 1.0-1.2 PPM20 20%碳酸钙填充PP 1.2-1.6 PPM20 10%玻纤增强PP 0.7-1.0 PPG10 20%玻纤增强PP 0.5-0.8 PPG20 30%玻纤增强PP 0.4-0.7 PPG30 40%玻纤增强PP 0.3-0.5 PPG40 20%玻璃微珠填充PP 1.2-1.6 PPM20 30%玻璃微珠填充PP 1.0-1.2 PPM20 15%玻纤增强阻燃PP 0.5-0.7 Z-PPG15 20%玻纤增强阻燃PP 0.3-0.5 Z-PPG20 30%玻纤增强阻燃PP 0.2-0.4 Z-PPG30 溴系阻燃级PP 1.5-1.8 PP 无卤阻燃级PP 1.3-1.6 PP 高流动高钢性PP 1.5-2.0 PP 一般增韧PP 1.5-2.0 PP 中等增韧PP 1.4-1.9 PP 超增韧PP 1.3-1.8 PP 耐热老化PP1 1.5-2.0 PP1 耐热老化PP2 1.5-2.0 PP2 耐热老化PP3 1.5-2.0 PP3 抗冲击耐侯PP4 1.5-2.0 PP4 高抗冲耐侯PP5 1.5-1.8 PP5 20%滑石粉填充PP6 1.0-1.2 PP6 30%滑石粉填充PP7 0.9-1.1 PP7 40%滑石粉填充PP8 0.8-1.0 PP8 20%玻纤增强PP9 0.5-0.8 PP9 30%玻纤增强高耐热PP 0.4-0.7 PP10 PC系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC 0.3-0.5 PCG10 20%玻纤增强PC 0.3-0.5 PCG20 25%玻纤增强PC 0.2-0.4 PCG25 30%玻纤增强PC 0.2-0.4 PCG30 20%玻纤增强阻燃PC 0.2-0.4 Z-PCG20 25%玻纤增强阻燃PC0.2-0.4 Z-PCG25 30%玻纤增强阻燃PC 0.2-0.4 Z-PCG30 20%玻纤增强无卤阻燃PC 0.2-0.4 Z-PCG20 30%玻纤增强无卤阻燃PC 0.1-0.3 Z-PCG30 20%玻璃微珠填充PC 0.3-0.6 PCM20 PC/ABS 系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PC/ABS 0.2-0.4 PC/ABSG20 溴系阻燃PC/ABS 0.3-0.6 Z-PC/ABS 无卤阻燃PC/ABS 0.4-0.7 Z-PC/ABS 耐侯级PC/ABS 0.4-0.7 PC/ABS 35%PC0.4-0.6 PC/ABS 65%PC 0.4-0.7 PC/ABS 85%PC 0.4-0.7 PC/ABS PC/PBT 系列成型收缩率名称及描述成型收缩率% 备注10%玻纤增强PC/PBT 0.5-0.8 PC/PBTG10 20%玻纤增强PC/PBT 0.4-0.6 PC/PBTG20 30%玻纤增强PC/PBT 0.3-0.5 PC/PBTG30 30%玻纤增强阻燃高耐热PC/PBT 0.3-0.5 Z-PC/PBTG30 高冲击高耐热PC/PBT 0.6-1.0 PC/PBT PBT/ABS 系列成型收缩率名称及描述成型收缩率% 备注20%玻纤增强PBT/ABS 0.3-0.5 PBT/ABSG20 30%玻纤增强PBT/ABS 0.2-0.4 PBT/ABSG30 20%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG20 30%玻纤增强阻燃PBT/ABS 0.2-0.4 Z-PBT/ABSG30 通用注塑级PBT/ABS 0.8-1.2 PBT/ABS 通用阻燃级PBT/ABS 0.7-1.1 PBT/ABS ABS 系列成型收缩率影响塑料制品收缩率的因素名称及描述成型收缩率% 备注20%玻纤增强ABS 0.2-0.4 ABSG20 25%玻纤增强ABS 0.2-0.4 ABSG25 30%玻纤增强ABS 0.1-0.3 ABSG30 20%玻纤增强阻燃ABS 0.1-0.3 Z-ABSG20 一般阻燃级ABS 0.4-0.7 Z-ABS 一般注塑级ABS 0.4-0.7 ABS 耐侯级ABS 0.4-0.7 ABS。
