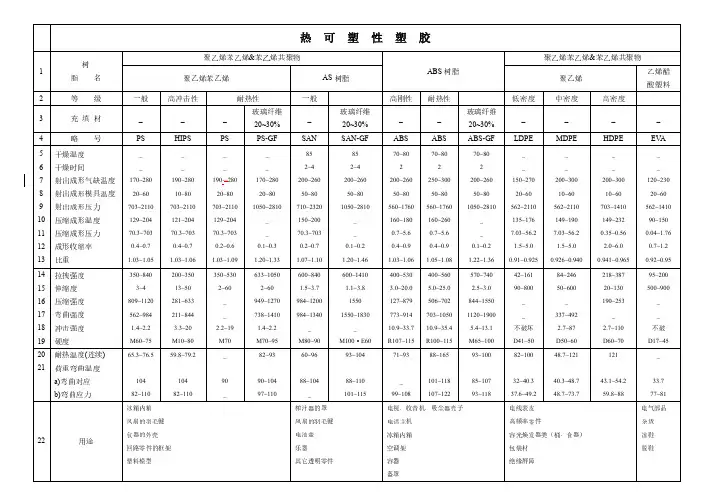

塑胶材料收缩率表(最全)

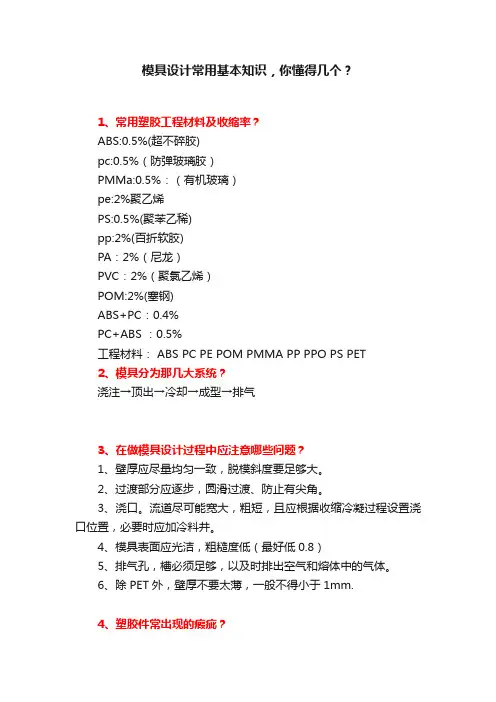

模具设计常用基本知识，你懂得几个？1、常用塑胶工程材料及收缩率？ABS:0.5%(超不碎胶)pc:0.5%（防弹玻璃胶）PMMa:0.5%：（有机玻璃）pe:2%聚乙烯PS:0.5%(聚苯乙稀)pp:2%(百折软胶)PA：2%（尼龙）PVC：2%（聚氯乙烯）POM:2%(塞钢)ABS+PC：0.4%PC+ABS ：0.5%工程材料： ABS PC PE POM PMMA PP PPO PS PET2、模具分为那几大系统？浇注→顶出→冷却→成型→排气3、在做模具设计过程中应注意哪些问题？1、壁厚应尽量均匀一致，脱模斜度要足够大。

2、过渡部分应逐步，圆滑过渡、防止有尖角。

3、浇口。

流道尽可能宽大，粗短，且应根据收缩冷凝过程设置浇口位置，必要时应加冷料井。

4、模具表面应光洁，粗糙度低（最好低0.8）5、排气孔，槽必须足够，以及时排出空气和熔体中的气体。

6、除PET外，壁厚不要太薄，一般不得小于1mm.4、塑胶件常出现的瘕疵？缺胶→披风→气泡→缩水→熔接痕→黑点→条纹→翘起→分层→脱皮5、常用的塑胶模具钢材？45# S50c 718 738 718H738H P20 2316 8407 H13NAK80 NAK55 S136 S136H SKD616、高镜面抛光用哪种纲材？常用高硬热处理钢材，例如：SKD61、8407、S1367、模架有那些结构？面板→A板→B板→方铁→导柱→顶针板→顶针固定板→底板8、分型面的基本形式有哪些？平直→倾斜→曲面→垂直→弧面9、在UG中如何相互隐藏？ctrL+B或ctrL+shift+B10、模具加工机械设备有哪些？电脑锣→车床→铣床→磨床→钻床11、什么是2D，什么是3D？D的英文是：Dimension(线度、维)的字头，2D是指二维平面，3D是指三维空间，在模具部分，2D通常是指平面图即CAD图，3D 通常指立体图。

12、pro/e的默认精度是多少？UG默认精度是多少？pro/e默认精度为：0.0012MM，UG默认精度为：0.0254MM。

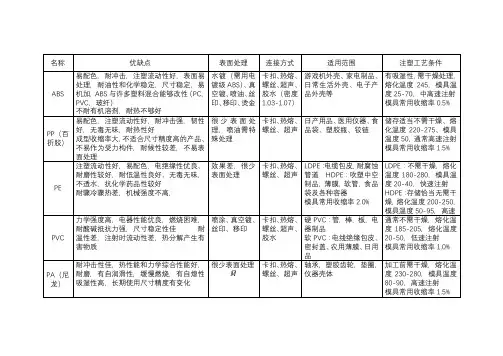

常用塑胶材料的特性及使用范围一、丙烯腈-丁二烯-苯乙烯（ABS）（乳白色半透明）优点：1.力学性能和热性能均好，乳白色半透明,硬度高，表面易镀金属2.耐疲劳和抗应力开裂、冲击强度高3.耐酸碱等化学性腐蚀4.加工成型、修饰容易缺点：1.耐候性差2.耐热性不够理想，3.拉伸率底主要应用范围：机器盖、罩，仪表壳、手电钻壳、风扇叶轮，收音机、电话和电视机等壳体，部分电器零件、汽车零件、机械及常规武器的零部件改性的ABS共聚物：将ABS加入PVC中，可提高其冲击韧性、耐燃性、抗老化和抗寒能力，并改善其加工性能；将ABS与PC共混，可提高抗冲击强度和耐热性；以甲基丙烯酸甲酯替代ABS中丙烯腈组分，可制得MBS塑料，即通常所说的透明ABS。

ABS/NYLON耐热及抗化学性、流动性佳、低温冲击性、低成本主要用于汽车车身护板、引擎室零组件、连接器、动力工具外壳ABS/PVCPVC增加防火性、降低成本 ABS提供耐冲击性主要用于家电用品零组件、事务机器零组件ABS/PC增加ABS耐热尺寸安定性、改善PC低温、后壁耐冲性、降低成本主要用于打字机外壳、文字处理器、计算机设备之外壳、医疗设备零组件、小家电零组件、电子模具设计1.排气为防止在充模时出现排气不良、灼伤、熔接缝等缺陷，要求开设深度不大于0.04mm 的排气槽。

壁厚0.8 mm至3.2 mm之间，典型的壁厚约在2.5mm左右，3.8以上需要结构性发泡。

圆角最小在厚度的25%，最适当半径在厚度的60%。

收缩率：0.4%-0.7%一般取0.5%加强筋：高<3T 宽度0.5T 筋间距>2T 脱模角：0.5°-1.5°支柱加强筋高度4T，可达支柱高度的90％,宽度0.5T，长度2T，支柱：外经是内径2倍二、聚乙烯(PE)优点：1、柔软、无毒、透明易染色.2、耐冲击、耐药品，绝缘性佳。

缺点：1、不易押出、不易贴合2、热膨胀系数高 4、耐温性差用途：HDPE主要用于具有一定硬度和韧性的场合,如水管、燃气管，工业用化学容器、重包装袋和购物袋、洗发水瓶等。

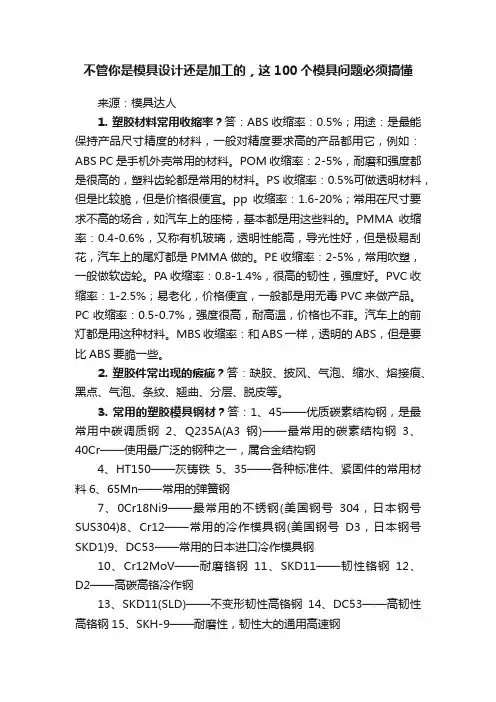

不管你是模具设计还是加工的，这100个模具问题必须搞懂来源：模具达人1. 塑胶材料常用收缩率？答：ABS收缩率：0.5%；用途：是最能保持产品尺寸精度的材料，一般对精度要求高的产品都用它，例如：ABS PC是手机外壳常用的材料。

POM收缩率：2-5%，耐磨和强度都是很高的，塑料齿轮都是常用的材料。

PS收缩率：0.5%可做透明材料，但是比较脆，但是价格很便宜。

pp收缩率：1.6-20%；常用在尺寸要求不高的场合，如汽车上的座椅，基本都是用这些料的。

PMMA收缩率：0.4-0.6%，又称有机玻璃，透明性能高，导光性好，但是极易刮花，汽车上的尾灯都是PMMA做的。

PE收缩率：2-5%，常用吹塑，一般做软齿轮。

PA收缩率：0.8-1.4%，很高的韧性，强度好。

PVC收缩率：1-2.5%；易老化，价格便宜，一般都是用无毒PVC来做产品。

PC收缩率：0.5-0.7%，强度很高，耐高温，价格也不菲。

汽车上的前灯都是用这种材料。

MBS收缩率：和ABS一样，透明的ABS，但是要比ABS要脆一些。

2. 塑胶件常出现的瘕疵？答：缺胶、披风、气泡、缩水、熔接痕、黑点、气泡、条纹、翘曲、分层、脱皮等。

3. 常用的塑胶模具钢材？答：1、45——优质碳素结构钢，是最常用中碳调质钢2、Q235A(A3钢)——最常用的碳素结构钢3、40Cr——使用最广泛的钢种之一，属合金结构钢4、HT150——灰铸铁5、35——各种标准件、紧固件的常用材料6、65Mn——常用的弹簧钢7、0Cr18Ni9——最常用的不锈钢(美国钢号304，日本钢号SUS304)8、Cr12——常用的冷作模具钢(美国钢号D3，日本钢号SKD1)9、DC53——常用的日本进口冷作模具钢10、Cr12MoV——耐磨铬钢11、SKD11——韧性铬钢12、D2——高碳高铬冷作钢13、SKD11(SLD)——不变形韧性高铬钢14、DC53——高韧性高铬钢15、SKH-9——耐磨性，韧性大的通用高速钢16、ASP-23——粉末冶金高速钢17、P20——一般要求的大小塑胶模具18、718——高要求的大小塑胶模具19、NAK80——高镜面，高精度塑胶模具20、S136——防腐蚀及需镜面抛光塑胶模具21、H13——普通常用压铸模22、SKD61——高级压铸模23、8407——高级压铸模24、FDAC——添加了硫加强其易削性。
