一种柴油发电机水套加热系统改造实例

发电机水套加热温度作用发电机水套加热温度的作用主要体现在以下几个方面：1. 提高启动性能：在寒冷的气候条件下，柴油发动机的启动可能会受到影响。

如果发动机的水套中的水温度太低，那么在启动时，发动机的燃油可能会燃烧不完全，导致发动机无法启动。

柴油发电机水套加热器的作用就是将冷却水加热到适当的温度，以提高发动机的启动性能。

2. 提高燃烧效率：柴油发电机水套加热器还可以提高燃烧效率。

当发动机启动后，冷却水会通过水套流过发动机，以冷却发动机。

如果水温太低，燃油在燃烧时就无法完全燃烧，从而导致燃油浪费和污染。

通过使用柴油发电机水套加热器，可以将冷却水加热到适当的温度，以减少燃油浪费和污染。

3. 延长发动机寿命：柴油发电机水套加热器还可以延长发动机的寿命。

在寒冷的气候条件下，发动机启动时的压力和摩擦可能会导致发动机的磨损。

通过使用柴油发电机水套加热器，可以将冷却水加热到适当的温度，以减少发动机启动时的压力和摩擦，从而延长发动机的寿命。

4. 预防寒冷气候下的故障：在寒冷的天气或低温环境中，柴油发电机容易出现一些故障，如缸套开裂、拉缸等。

使用水套加热器可以预防这些故障的发生，保证柴油发电机的正常运行。

5. 安全可靠：水套加热器具有过热保护功能，当水温过高时会自动断电，防止因过热而引发安全事故。

此外，加热器还配有防水设计，可以在恶劣的天气条件下正常运行。

6. 易于安装和使用：水套加热器结构紧凑、体积小、重量轻，安装简便，不占用过多的空间。

同时，操作简单易懂，只需接通电源即可开始工作。

7. 长寿命和低维护成本：水套加热器采用高品质的材料和先进的生产工艺制造而成，具有较长的使用寿命和较低的维护成本。

此外，其模块化设计便于维修和更换部件。

以上内容仅供参考，建议咨询专业人士获取更多详细信息。

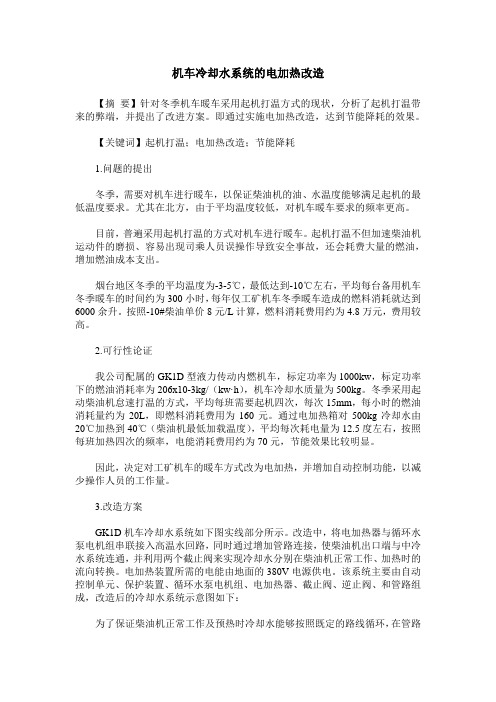

机车冷却水系统的电加热改造【摘要】针对冬季机车暖车采用起机打温方式的现状，分析了起机打温带来的弊端，并提出了改进方案。

即通过实施电加热改造，达到节能降耗的效果。

【关键词】起机打温；电加热改造；节能降耗1.问题的提出冬季，需要对机车进行暖车，以保证柴油机的油、水温度能够满足起机的最低温度要求。

尤其在北方，由于平均温度较低，对机车暖车要求的频率更高。

目前，普遍采用起机打温的方式对机车进行暖车。

起机打温不但加速柴油机运动件的磨损、容易出现司乘人员误操作导致安全事故，还会耗费大量的燃油，增加燃油成本支出。

烟台地区冬季的平均温度为-3-5℃，最低达到-10℃左右，平均每台备用机车冬季暖车的时间约为300小时，每年仅工矿机车冬季暖车造成的燃料消耗就达到6000余升。

按照-10#柴油单价8元/L计算，燃料消耗费用约为4.8万元，费用较高。

2.可行性论证我公司配属的GK1D型液力传动内燃机车，标定功率为1000kw，标定功率下的燃油消耗率为206х10-3kg/（kw·h），机车冷却水质量为500kg。

冬季采用起动柴油机怠速打温的方式，平均每班需要起机四次，每次15mm，每小时的燃油消耗量约为20L，即燃料消耗费用为160元。

通过电加热箱对500kg冷却水由20℃加热到40℃（柴油机最低加载温度），平均每次耗电量为12.5度左右，按照每班加热四次的频率，电能消耗费用约为70元，节能效果比较明显。

因此，决定对工矿机车的暖车方式改为电加热，并增加自动控制功能，以减少操作人员的工作量。

3.改造方案GK1D机车冷却水系统如下图实线部分所示。

改造中，将电加热器与循环水泵电机组串联接入高温水回路，同时通过增加管路连接，使柴油机出口端与中冷水系统连通，并利用两个截止阀来实现冷却水分别在柴油机正常工作、加热时的流向转换。

电加热装置所需的电能由地面的380V电源供电。

该系统主要由自动控制单元、保护装置、循环水泵电机组、电加热器、截止阀、逆止阀、和管路组成，改造后的冷却水系统示意图如下：为了保证柴油机正常工作及预热时冷却水能够按照既定的路线循环，在管路中设置了三个截止阀。

柴油发电机组水套加热器温控改造与节能降耗常亚峰【摘要】针对柴油发电机组水套加热器春夏秋季无效运行,造成电能浪费的现象,通过加装串联温控开关,精确控制水套加热器的投入和退出运行,解决了水套加热器无序工作的难题,达到了节能降耗、减少维护工作量的目的,顺应了企业节能减排、精确化管理的要求.【期刊名称】《江苏通信》【年(卷),期】2015(031)001【总页数】2页(P52-53)【关键词】水套加热器;温控;节能降耗【作者】常亚峰【作者单位】中国电信股份有限公司泰兴分公司接入维护中心【正文语种】中文根据YDT 502-2007《通信用柴油发电机组》柴油发动机的选择要求，“普通水冷柴油机在5 ℃以下，增压水冷柴油机在10 ℃以下环境使用时，宜采用电预加热装置。

”目前对水套加热器普遍采用人工控制，即初春关闭加热器空开，深秋打开加热器空开。

该控制模式无形中增加了维护工作量和运营成本。

柴油发电机组作为市电和UPS（不间断电源系统）的后备电源，需要保障其随时都能应急启动。

我们知道，柴油机通过把柴油喷入汽缸，使雾状柴油与汽缸中的被压缩空气混合形成高温、高压可燃混合气，自行燃烧并对外做功。

当环境温度低时，柴油机燃烧室的温度降低，柴油机运转部位之间配合间隙发生变化，从而使启动阻力矩变大；同时，由于柴油中含有一定量的蜡，而当柴油析出的蜡开始阻塞滤清器从而影响油路的正常供油时，此时的温度称为柴油的冷滤点，在冬季气温较低的时候，柴油黏度增大，流动性变差，甚至结蜡，导致柴油凝固无法流动，启动困难；另外，起动阶段，润滑油及冷却水有可能凝结成固态，失去润滑或冷却的作用，进而损坏发动机。

柴油发电机组水套加热器让发动机保持一定温度，冬天防止柴油发电机组冻裂，并使柴油机在严寒低温状态下能够很快迅速起动。

水套加热器使机组水套的水温保持在设定的温度范围之内（大约35 ℃），由于润滑油受到热传递而间接加热，因此避免了凝结现象的出现，从而使柴油机处于热备用状态，使柴油机组不管严冬腊月，任何时候都能应急启动，并在最短时间内加载到全负荷，机组的机械磨损降低，输出功率稳定。

柴油发电机组水套加热系统控制优化发布时间：2023-07-28T07:23:40.914Z 来源：《科技潮》2023年15期作者：李睿韩晗孔令东[导读] 柴油发电机组具备良好稳定性和易操作性，所以在供电网中，广泛应用柴油发电机组作为备用电源。

中国石油集团济柴动力有限公司山东济南 250000摘要：柴油发电机组水套加热系统的控制方式目前以人工为主，而在人工控制模式下，会致使柴油发电机组在某些季节和夜晚时间出现无效运行的问题，造成资源浪费，而为解决这一问题，需要有效优化控制方式。

基于此，本文先分析柴油发电机组工作原理和水套加热系统功能，指出水套加热系统应用中存在的问题，进而重点探究优化柴油发电机组水套加热系统控制方式的措施，以期为相关行业人员提供参考。

关键词：柴油发电机组；水套加热系统；节能降耗引言：柴油发电机组具备良好稳定性和易操作性，所以在供电网中，广泛应用柴油发电机组作为备用电源。

柴油发电机组运行环境温度通常要控制在5℃以上，如果环境温度达不到要求，则要应用水套加热系统进行加热，但目前水套加热系统控制方式以人工为主，这导致某些季节和夜晚时间难以实现对水套加热系统的精准控制。

所以，为解决这一问题，相关人员有必要探究系统控制优化方式。

1柴油发电机组工作原理柴油发电机组工作原理即为：在气缸内对高压雾化柴油和洁净空气进行充分混合，发挥活塞挤压作用使体积逐渐减小、温度逐渐提高，在温度达到柴油燃点后，柴油燃烧使混合气体被点燃，而后体积快速膨胀，对活塞产生推动力，使其下行做功。

在柴油发电机组所有气缸协调做功的情况下，活塞受到推动力后转化成曲轴的推动力，以此使曲轴在带动下转动。

柴油发电机组是持续供电模式下的备用电源，需要具备较强应急能力。

在柴油发电机组长时间处于环境温度较低的状态下运行时，会使内部燃烧室温度减小，导致运转部件之间的空隙产生变化，进而使柴油发电机组气动阻力距增大，降低应急启动能力。

而且，柴油中的蜡成分会在低温环境下析出，聚集在滤清器上造成阻塞，致使油路供油出现异常，同时，柴油在低温环境下会更为粘稠，流动性下降，甚至发生结蜡情况，导致柴油凝固，柴油发电机组无法启动。

某供热机组开式水系统的节能改造及措施摘要：为降低电厂能耗指标和生产经营成本，响应国家节能降耗的要求，深入挖掘节能潜力，大力推动技术改造，本文通过对发电机组开式水系统的介绍，分析当前存在的问题，提出可靠方案对开式水系统进行优化改造，在不影响机组安全运行的前提下，提升节能降耗水平，节约厂用电。

关键词：开式水系统；改造；节能降耗0 引言开式循环冷却水系统，简称开式水系统，在发电厂电力生产中用于给某些设备冷却降温，以保证设备的安全运行。

开式水泵的作用是对开式水进行加压，增加流量，提高冷却效果。

由于开式水泵是额定电压为6kV的大功率设备，长期运行耗电量较大。

因此为节约厂用电，需对开式水系统进行改造，以降低开式水泵的运行时间，在不影响机组运行安全的前提下，提升节能降耗水平。

1 开式水系统概况某电厂机组的开式水取至循环水母管，开式水系统主要用于冷却闭式水、汽机润滑油、汽机发电机冷却空气、真空泵冷却器，以保证各水温、油温、风温在安全范围内[1]。

当环境温度在30℃以下时，开式水系统各冷却用户可在开式水泵全停的情况下，通过全开开式水泵进出口电动门依靠循环水静压差的流量达到各用户的冷却要求。

当环境最高温度高于30℃时，需启动一台开式水泵运行才能满足各用户冷却要求。

因开式水泵系统未设置旁路管道，循环水静压差在0.02mpA左右，即使在全开开式水泵进出口电动门情况下，循环水流经开式水泵时流动阻力较大，因此当环境温度不高时，依靠循环水静压差流过开式水就能满足各设备用户的冷却量。

而当夏天则必须启动一台电压等级为6KV的开式水泵运行，运行电流为22A，每小时用电量达200KWh。

通过前期开式水泵全停运行中，当环境温度在25~30℃时，汽机润滑油温度保持正常40℃，其调门开度为80%左右，发电机风温在30~40℃正常范围。

但其对闭式水温度的控制和真空泵冷却水的温度控制有较大影响，因此对闭式水系统和真空泵冷却器开式水回路进行了优化。

运营维护技术某通信局楼柴油发电机系统改造方案张志敏（安徽电信规划设计有限责任公司，安徽柴油发电机组在通信系统中为备用交流电源，当市电发生异常情况而不能供电时，由柴油发电机组供电以确保交流电源的可靠供应。

在“东数西算”的大数据基建时代洪流中，各地通信局楼的单机架功耗及机架数均呈现出迅猛增长的态势，通信机房负荷的增长对局楼现有的柴油发电机组的配置提出了新的挑战。

当柴油发电机组的容量不能满足局楼机房未来发展的需求时，该局楼应及时改造柴油发电机系统。

柴油发电机组；东数西算；容量；通信机房Reconstruction Scheme of Diesel Generator System in a Communication Office BuildingZHANG Zhimin(Anhui Telecom Planning and Design Co., Ltd., HefeiAbstract: The diesel generator set is the backup AC power supply in the communication system. When the mains power is abnormal and cannot be supplied, the diesel generator set is supplied to ensure the reliable supply of AC power.counting in the east and counting in the west台机组均为高压柴油发电机，其容量均台主用机组安装总容量为6 000 kW 。

700 kW ，新建的3+1柴油发电机组安装总容量可以匹配市电安装总容量，可以保障局楼终期的用电需求，如图3所示。

新建柴油发电机组配电系统由4台油机输入台油机出线柜、1台高压电压互感器（Potential ）柜以及1台机组假负载测试柜组成。

技术改造一、引言YDT502-2007《通信用柴油发电机组》4.1.2条对柴油机的选择做出了规定：普通水冷柴油机在5℃以下,增压水冷柴油机在10℃以下环境使用时,宜采用电预加热装置，5.3条规定，机组应能自动维持冷却水温度在（15~50）℃范围内。

目前水套加热器主要采用双金属温度开关控制，即达到加热的温度就断开，当温度下降到一定值后接通，虽然看上去能控制温度，但是仍然存在较大缺陷，这样增加了维护频率和维护成本。

二、水套加热器作用柴油发电机组与在线型UPS作为设备的后备电源，对其保障为随时都能应急启动，柴油发电机的原理为：经过空气过滤器过滤后的洁净空气与喷油嘴喷射出高压雾化后的柴油进行充分混合，在气缸内活塞上行的挤压下，体积缩小，温度迅速升高，达到柴油的燃点。

柴油被点燃，混合气体剧烈燃烧，体积迅速膨胀，推动活塞下行，各汽缸按一定顺序依次作功，作用在活塞上的推力经过连杆变成了推动曲轴转动的力量，从而带动曲轴旋转，旋转的曲轴将力矩传递到发电机上，带动发电机发电。

而当柴油发电机组使用环境有可能低于5℃时，在起动阶段，发动机的润滑油及冷却水有可能凝结成固态，失去润滑或冷却的作用，从而损坏发动机。

水套加热器是通过外接电源，对发动机冷却水、润滑油进行预热和恒温，以便保障发电机随时能够启动，而AMF25是专用于单台发电机组在待机模式下运行的综合控制器。

支持扩展模块并支持电喷发动机。

该控制器装有图形显示屏幕，可直观操作符号标志、图形、设置、高功能、发电机，当所有的调件满足时，AMF25控制器自动起动发电机组，自动合上发电机组的断路器。

然后通过外部信 号或者按停止按键来停止发电机组，AMF25有8个输出和输入点，3个模拟输入点，分别为水温，油位，油压，还有通信口。

三、水套加热器温控现状现在很多厂商的柴油发电机组装备了水套加热器，其温度控制主要采用双金属温度开关控制，示意图见图1：虽然看上去能控制温度，但是仍然存在较大缺陷。

应急柴油发电机组水套加热器改进研究摘要核电厂内LLS应急柴油发电机组水套加热器使用自循环水套加热器，加热效果不良，且故障率较高。

通过对自循环水套加热器故障原因分析，给出了解决方案，同时完成方案说明，最终完成产品设计，随后寻找厂家进行设备生产，最终完成产品出厂试验。

关键词自循环、水套加热器、方案、系统设计0引言此前核电厂内LLS系统应急柴油发电机组水套加热器采用自循环式水套加热器，近些年，在机组日常热备用期间，水套加热器频发故障，故障主要集中在水套加热器内温控器触点故障，同时也出现过接线端子过热，动力回路断线等情况。

如水套加热器长期不可用，将导致应急发电机组失去应急功能。

1LLS系统水套加热器介绍1.1LLS系统水套加热器功能简述水套加热器应用在LLS应急柴油发电机组水回路中，在机组热备用期间，水套加热器正常工作运行，加热后的冷却水为柴油机本体气缸以及润滑油进行预热，由于加热温度较低，未达到水回路恒温阀的动作值（68℃），所以预热的冷却水在柴油机本体内进行小循环流动。

冷却水循环路径为加热后冷却水通过三通恒温调节器经过冷却水泵，通过油冷却器再到气缸以及水套加热器回路中，如此往复循环，使水回路温度上升，达到为柴油机暖缸、本体预热功能。

柴油机水回路流程图，如下图1所示。

1.2自循环水套加热器介绍原物项自循环式水套加热器，所谓“自循环”就是水套加热器中冷却水循环完全依靠水的分子运动实现水流动，加热后温度较高的冷却水分子向温度低的冷却水方向流动，实现柴油机预热功能，所以预热效果较差。

自循环水套加热器参数介绍，水套加热器规格2kw/220V;型号：SRS2;使用用途：用于功率在120kW-250kW的柴油发电机组预热;特点：不锈钢制作，体积小;外形：39cm*7cm*15cm;管路接口：Φ19mm;温控范围：38℃-45℃。

2水套加热器改进过程2.1原物项缺陷分析多次发生故障，从历史数据统计显示，此水套加热器故障率较高，不满足现场使用需求。

专利名称：一种发电机水套冷却换热系统专利类型：实用新型专利
发明人：王金松,靳雁艳
申请号：CN200920041550.2
申请日：20090324
公开号：CN201388119Y
公开日：
20100120
专利内容由知识产权出版社提供
摘要：一种发电机水套冷却换热系统，属发电机领域，具体是指发电机冷却换热技术。

水套是由对发电机定子支撑作用的水套内环、与发电机机座固定连接水套外环、隔板、若干通风管道和二块水套端板焊接组成的密封腔体，若干通风管道位于水套外环和水套内环之间，水套有冷却水进水管口和换热出水管口。

发电机的热量，在离心风扇的作用下，进入通风管道，从水套进水口进入水套的冷水，通过冷却通风管道的外壁，与通风管道内的热量进行交换，水套内的热水可以排走，隔板用于控制水路按照预定的路径流动和散热作用。

本实用新型能将高温热风在通风管道内进行降温后重新回到发电机内，起到对发电机降温作用。

申请人：中船重工电机科技股份有限公司,山西汾西重工有限责任公司
地址：214028 江苏省无锡市国家高新技术产业开发区锡坤路1号(83号D地块)
国籍：CN
代理机构：江苏英特东华律师事务所
更多信息请下载全文后查看。

专利名称：一种柴油机冷却水套及其制造工艺专利类型：发明专利
发明人：尤建国
申请号：CN201810943607.1
申请日：20180818
公开号：CN108979886A
公开日：
20181211
专利内容由知识产权出版社提供
摘要：本发明公开了一种柴油机冷却水套及其制造工艺，包括冷却水套本体，所述冷却水套本体中端留设有套接筒，所述套接筒外侧对应冷却水套里侧留设有冷却腔，所述冷却腔里侧内壁等距离安设有导流板，所述冷却腔的左右两侧分别留设有第一水道与第二水道，所述第一水道与第二水道上端均与连管对接相连，本发明的有益效果是：本发明一种柴油机冷却水套及其制造工艺，通过里侧的导流板设计，使得相应的冷却水进入到冷却腔中的时候发生相应的旋转，加快相应的冷却速度，同时相应的水泵、连管与相应的水道设计，实现相应的循环保证相应的冷却效果，大大提升了该一种柴油机冷却水套的使用功能性，保证其使用效果和使用效益，适合广泛推广。

申请人：全椒县全动机械有限公司
地址：239500 安徽省滁州市全椒县襄河镇滁全路
国籍：CN
更多信息请下载全文后查看。
