轴类零件的质量分析.

轴孔类零件同轴度的检测与误差分析摘要：同轴度的检测直接影响着相关工业产品的质量和互换性。

本文针对轴孔类零件，主要探讨了其同轴度误差的检测方法，给出了检测的改进方法，并分析了引起测量误差的主要原因，为检测人员的检测操作提供指导。

关键词：轴孔类零件；同轴度；检测；误差分析引言现代工业大批量和高效率的生产对产品质量以及互换性要求越来越高。

轴孔类零件作为工业产品中最为常见的一类，其形位公差检测的主要内容就是同轴度的检测，在已有检测方法的基础上加以改进，保证测量结果的真实和准确性，才能反应产品的真实状态从而保证产品的质量。

1.相关概念（1）同轴度：控制轴孔类零件的被测轴线相对于基准轴线的同轴度误差大小。

（2）同轴度误差：被测轴线位置相对于基准轴线位置的变化量。

如图1.1所示，φd就是同轴度误差。

图1.1 同轴度误差（3）同轴度公差：控制理论上本应该同轴的被测轴线与基准轴线的不同轴程度。

如图1.2所示，φf就是同轴度公差。

图1.2 同轴度公差2.同轴度误差的检测依照形位误差的界定，运用一定精度的测量仪和合适的测试方法来测量零件实际要素，从而获取数据的过程就是同轴度的检测。

轴孔类零件在实际生产中具有不同的结构形式，同轴度的要求在不同的使用场合也各有不同，所以相应的同轴度误差的检测方法也就不同。

2.1 轴类零件的同轴度误差检测对于轴类零件，测量时调整基准轴线和仪器的旋转轴线同轴，使仪器的旋转轴成为参考基准，这时测量所得被测轴线相对于参考基准的误差值就是该轴类零件的同轴度。

轴类零件同轴度的检测方法通常有：三坐标测量机测量法、圆度仪测量法、打表法（对径差法）测量。

下面主要介绍对径差法测量。

如图2.1所示装置，在测量以公共轴线为基准的同轴度误差时，平板面作为测量基准，由V形块模拟体现公共基准轴线。

首先放置被测零件要素的中截面在两个同等高度的V形块上，安装指示表，保证两个指示表和被测轮廓要素轴线铅垂界面内的上下母线分别接触，一端调零后平行于基准线在平板上拉动测量架，使测量架从被测元素轮廓一端测到另一端，同时记录记录表读数M a和M b，那么这两个截面上的同轴度误差就是两记录表数值差值的绝对值f=|M a-M b|，即，再转动被测零件，按上述方法测量若干对截面上的同轴度误差值，选取其中最大的值作为最终该被测零件的同轴度误差。

轴类零件的加工工艺分析及夹具设计论文摘要：本论文主要研究了轴类零件的加工工艺分析及夹具设计。

通过对轴类零件的特点进行分析，提出了适合轴类零件加工的工艺流程，并给出了一种有效的夹具设计方案。

实验证明，该工艺流程和夹具设计方案能够大大提高轴类零件的加工效率和质量。

1. 引言轴类零件是机械中常用的零件之一，广泛应用于汽车、机械、航空等领域。

由于轴类零件长且细，加工难度较大，对加工工艺和夹具设计提出了新的要求。

2. 轴类零件加工工艺分析2.1 轴类零件特点分析轴类零件具有长、细、对称等特点，加工过程中易产生变形和振动。

这些特点使得轴类零件的加工过程较为困难，需要采用适当的工艺方法来解决这些问题。

2.2 轴类零件加工流程分析根据轴类零件的特点，我们提出了一种加工流程。

该流程分为粗加工、精加工和表面处理三个阶段。

粗加工阶段主要进行外形修整和粗留余量的加工；精加工阶段采用滚刀进行细加工，以提高加工质量和表面光洁度；表面处理阶段主要进行抛光和涂漆等表面处理操作。

3. 轴类零件夹具设计3.1 夹具设计原则根据轴类零件的特点和加工流程，夹具设计应遵循以下原则：（1）稳定性原则：夹具应能够牢固固定轴类零件，防止产生振动和变形。

（2）可调性原则：夹具设计应能够根据不同的轴类零件进行调整，满足加工要求。

（3）易操作性原则：夹具应设计成易于操作和安装的形式，提高工人的工作效率。

3.2 夹具设计方案根据夹具设计原则和轴类零件的特点，本文提出了一种夹具设计方案。

该方案采用了中心定位夹具和两个侧面固定夹具的结构，能够稳定地固定轴类零件并保证加工精度。

4. 实验结果与分析通过对轴类零件的加工工艺分析及夹具设计方案的实验，比较了不同加工工艺和夹具设计方案对加工质量和效率的影响。

实验结果表明，本文提出的加工工艺流程和夹具设计方案能够显著提高轴类零件的加工效率和质量。

5. 结论本论文通过对轴类零件加工工艺分析及夹具设计的研究，提出了一种适合轴类零件加工的工艺流程和夹具设计方案。

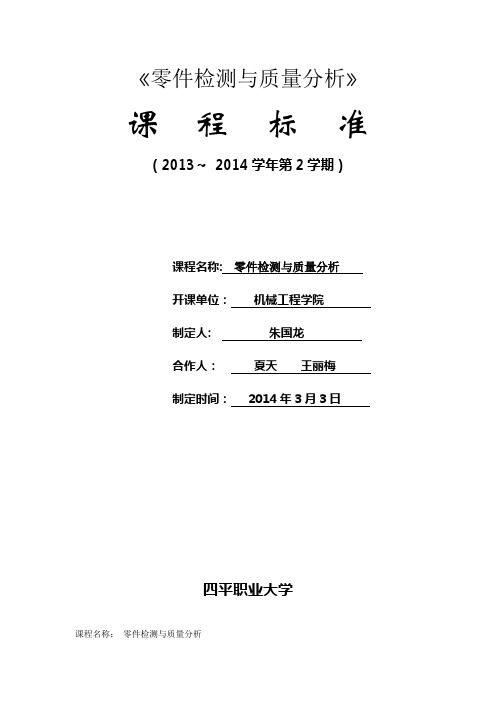

《零件检测与质量分析》课程标准（2013～2014学年第2学期）课程名称: 零件检测与质量分析开课单位：机械工程学院制定人: 朱国龙合作人：夏天王丽梅制定时间：2014年3月3日四平职业大学课程名称：零件检测与质量分析课程编码： 01012007课程类型：基本技能模块(专业核心课）适用专业：机械设计与制造负责人：夏天编制单位：机械工程系1.课程性质1.1课程的定位《零件检测与质量分析》课程是机械设计与制造专业的一门专业核心课程，是在对机械设计与制造专业面向的就业岗位进行充分调研与分析的基础上，紧密结合岗位实际任务、融合教学做一体的专业课程。

《零件检测与质量分析》课程的作用是支撑机制专业学生在主要就业岗位上应具有的职业能力和职业素养:一是掌握工艺、质检、操作等岗位工作中必备的零件质量检测方面的专业能力；二是遵守职业操作规范、检量具使用方法、数据判断分析的方法能力；三是养成与人沟通、团队合作的社会能力；四是灌输产品质量意识，强化责任心意识，使这种意识服务于各岗位。

1.2课程的理念和思路本课程标准以机械设计与制造专业学生的就业为导向，根据行业专家对本专业所涵盖的岗位群进行的任务和职业能力分析，以相应的岗位职业能力为依据，遵循学生认知规律,紧密结合职业资格证书中的“技术测量”项目，确定本课程的工作模块和课程内容。

本课程以技能训练为主，做学一体化.按照标准及测量基本技能的训练、常用测量工具与仪器的使用、实际工具中标准件及常用件等具体实践过程安排学习项目，使学生掌握各项检测技能的操作要领。

为了充分体现任务引领、实践导向课程思想，将本课程的教学活动分解设计成若干项目或工作情景，以项目为单位组织教学，以典型产品减速器为载体，通过具体案例,让学生理解标准的使用、器具的结构及原理，在此基础上掌握检测典型零件的操作技能，培养学生的综合职业能力，满足学生职业生涯发展的需要。

2.课程目标通过任务引领型的项目活动,使学生掌握企业生产一线所必须的机械零件的几何量公差制度知识、最新国家标准及测量技能，能完成本专业相关岗位的工作任务，具有诚实、守信、善于沟通和合作的品质，同时树立环保、节能及质量意识，为发展职业能力奠定良好的基础.本课程对学生职业能力培养的作用表现为以下几方面：●会使用公差配合标准；●能进行零件图及装配图的标注;●能使用常用的机械测量器具；●会确定典型零件的公差配合及代号;●会用测量器具进行尺寸误差、形位误差的测量；●会确定典型零件的检测方案3。

数控机床轴类零件加工工艺分析的毕业设计一、引言数控机床轴类零件是制造业中常见的零部件之一，其制作过程对零件的质量和性能有着至关重要的影响。

本毕业设计旨在通过对数控机床轴类零件加工工艺的分析与研究，提出一种适用于轴类零件加工的工艺方案，以提高加工效率和零件质量。

二、加工工艺分析1.材料选择：轴类零件通常采用钢材料，如45钢、40Cr钢等。

材料的选择应根据零件的使用要求、受力情况和表面要求等进行确定。

2.工艺路线：对于轴类零件的加工，一般可采用车削、切割、铣削等工艺。

具体的工艺路线应根据零件的形状特点、工艺要求和机床的能力等确定。

3.外形加工：轴类零件的外形加工一般采用车削工艺。

先进行粗加工，然后进行精加工。

车削时要注意刀具的选择、进给速度和切削深度的控制，以确保零件的精度和表面质量。

4.内孔加工：对于具有内孔的轴类零件，在加工过程中可以采用钻削、铰削、镗削等工艺。

在内孔加工时，要注意刀具的选择和冷却液的使用，以防止刀具磨损和加工过程中的热变形。

5.表面处理：轴类零件的表面处理包括磨削、抛光、镀铬等工艺。

这些工艺可以提高零件的表面质量和耐磨性，同时还可以实现美观的外观效果。

三、工艺方案设计与分析1.工艺路线设计：根据轴类零件的形状特点和工艺要求，设计合理的工艺路线，确定每道工序的加工方法和顺序。

在设计工艺路线时，要考虑到加工效率、加工精度和零件变形等因素。

2.工艺参数确定：根据材料的性质和加工要求，确定合适的切削参数，如切削速度、进给速度和切削深度等。

在确定工艺参数时，要充分考虑刀具的耐用性和加工质量的要求。

3.设备选择：根据工艺路线和工艺参数的要求，选择合适的数控机床设备。

设备的选择应考虑到加工范围、加工精度和生产效率等因素。

4.工艺试验分析：在进行实际加工前，进行工艺试验，验证设计的工艺方案的可行性和有效性。

根据试验结果，对工艺进行优化和调整，以提高加工效率和零件质量。

四、结论通过对数控机床轴类零件加工工艺的分析与研究，我们可以得出以下结论：1.合理的工艺路线设计和工艺参数确定对于零件的加工质量和生产效率具有重要影响；2.合适的设备选择能够提高零件的加工精度和生产效率；3.工艺方案设计和工艺试验分析是确保零件加工质量和提高生产效率的重要环节。

中等复杂轴类零件的加工工艺分析轴类零件是机器中经常遇到的典型零件之一。

其作用主要支撑承传动零部件，传递扭矩和承受载荷。

在生产中，轴的材料及毛坯选择、热处理工艺、机加工工艺、机床、刀具、量具、夹具等的选择方法都对保证轴的质量精度及提高生产率有很大的影响。

现以学生实训中的产品Z4012A台钻主轴（图1所示）的加工为例探讨中等复杂轴类零件加工工艺的一般思路。

标签：质量精度；生产率；加工工艺对该零件的技术要求进行分析，其工艺过程如下。

一、下料材料的选择，常用45号钢，根据零件的尺寸下料Ф32×262。

二、锻打对于较重要的主轴，为了获得较高的机械性能，一般选用锻件。

同时可以节省及加工余量。

中小批生产可以采用自由锻，大批量生产可以采用模锻。

三、正火四、车削：粗车（图2所示）工艺要求：两端不得有中心孔工艺步骤：1.夹Ф20外圆左端，齐端面车Ф27外圆、Ф19×31外圆至尺寸，车R3圆弧。

2.夹Ф20外圆右端，打中心孔A3。

3.夹Ф19外圆，车Ф20外圆，保证Ф27外圆长度26mm。

4.夹Ф20外圆，去掉中心孔保总长376mm。

切削用量的选择：切削深度：2mm；进给量：0.3mm使用机动进给要均匀；切削速度：50-60m/min（大约每分钟主轴500-600转）。

五、热处理：调质T235对于较重要的零件一般采用调质热处理以充分发挥45号钢的现在性能。

当轴较长时，为了防止调质时淬火产生完全，可以选择40Cr。

调质一般安排在粗车之后、半精车之前。

六、车：半精车工艺步骤：1.夹Ф20mm外圆左端，齐端面，按图要求加工中心孔。

2.调头夹Ф20mm外圆，齐端面保总长374mm，按图要求打中心孔。

3.两顶尖安装，车M24×1.5螺纹外圆至尺寸、车圆锥大端尺寸至Ф16.3+0.1×31mm。

4.两顶尖安装，半精车Ф17mm外圆，保证55.2长度尺寸，留磨削余量0.4～0.5mm，精车Ф22外圆至尺寸，保证螺纹长度部分9mm。

第1章轴类零件的结构特点和工艺分析1.1 轴类零件的结构特点轴类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

根据结构形状的不同，轴类零件可分为光轴、阶梯轴、空心轴和曲轴等。

轴的长径比小于5的称为短轴，大于20的称为细长轴，大多数轴介于两者之间。

轴用轴承支承，与轴承配合的轴段称为轴颈。

轴颈是轴的装配基准，它们的精度和表面质量一般要求较高，其技术要求一般根据轴的主要功用和工作条件制定，通常有以下几项：尺寸精度起支承作用的轴颈为了确定轴的位置，通常对其尺寸精度要求较高（IT5~IT7）。

装配传动件的轴颈尺寸精度一般要求较低（IT6~IT9）。

1.2 轴类零件的受力分析（1）承受较大的交变弯曲应力、扭转应力。

（2）轴颈和花键部位承受较大的摩擦。

（3）一定的冲击载荷1.3 轴类零件的加工工艺分析轴类零件可根据使用要求、生产类型、设备条件及结构，选用棒料、锻件等毛坯形式。

对于外圆直径相差不大的轴，一般以棒料为主；而对于外圆直径相差大的阶梯轴或重要的轴，常选用锻件，这样既节约材料又减少机械加工的工作量，还可改善机械性能。

根据生产规模的不同，毛坯的锻造方式有自由锻和模锻两种。

中小批生产多采用自由锻，大批大量生产时采用模锻。

1.4 阶梯轴的尺寸图图1-1阶梯轴的尺寸第2章轴类零件的选材与热处理2.1 轴类零件的选材分析（1）中碳钢和中碳合金钢。

考虑到轴类零件的综合力学性能要求，主要选用经过轧制或锻造的35、40、45、50、40Cr、40CrNi、40MnB钢等，一般应进行正火或调质；若轴颈处耐磨性要求高，可对轴颈处进行表面淬火。

具体的钢种应根据载荷的类型、零件的尺寸和淬透性的大小决定。

承受弯曲载荷和扭转载荷的轴类，应力的分布是由表面向中心递减的，对淬透性要求不高；承受拉、压载荷的轴类，应力沿轴的截面均匀分布，应选用淬透性较高的钢。

2023年轴类零件行业分析报告2023年轴类零件行业分析报告随着工业化水平的不断提高，汽车、机械、电子、航空等领域的需求不断增加，轴类零件作为这些领域不可或缺的核心零部件，也随之得到了快速发展。

2023年轴类零件行业的发展前景广阔，但未来也将面临一些挑战和变化，本报告将对未来5年轴类零件行业的发展趋势作出分析和预测。

一、行业现状轴类零件是机械传动系统中的重要组成部分，广泛应用于汽车、机械、航空、船舶等领域。

目前，全球轴类零件市场规模已经达到5000亿美元，市场份额最大的是欧洲和美国。

而中国作为全球制造业中心，其轴类零件市场规模也在不断扩大。

据了解，目前中国已成为全球最大的轴类零件制造国之一，市场规模已经超过2000亿人民币。

二、未来发展趋势1.技术创新随着科技的不断进步，轴类零件行业将会耗费更多的时间和精力在研发和创新上，如：先进制造技术、新材料技术、无损检测技术等，以提高产品质量和生产效率。

同时，随着人工智能、大数据、物联网等信息技术的快速发展，轴类零件企业的管理方式也将面临重大变革。

2.产品升级未来轴类零件产品的主要趋势将是高精度、高效率、长寿命、低噪音。

因此，轴类零件企业需要在生产上不断提高自己的技术能力，采用更高质量的材料和工艺，以提高产品的品质和性能。

3.市场竞争全球轴类零件市场竞争将变得更加激烈，因此，轴类零件企业需要不断探索新的市场和客户群，开拓新的业务领域，同时，还需要提高自己的服务能力，以满足客户不断变化的需求。

4.环保要求未来环保将成为轴类零件行业发展的重要方向，企业需要更加注重环境保护，采用更加可持续的生产方式和产品，以满足环保法规的要求，同时还需要注重节能减排，降低企业的碳排放量。

5.国际贸易随着国际贸易的不断增长，轴类零件行业也在全球范围内拓展其市场。

中国是全球最大的轴类零件制造国之一，但与欧洲和美国相比，其部分领域上的技术还存在一定差距，因此，中国轴类零件企业需要加强技术研发和提高产品质量，逐渐在国际市场上打开局面。

机械零部件产品质量风险分析及建议一、机械零部件产品的行业现状1.机械主机产品由若干个零件和部件组成（如齿轮、轴、结构件等）。

根据规定的技术要求,将零件和部件进行必要的配合及联接，使之成为半成品或成品。

零部件产品的质量涉及主机产品寿命、可靠性、安全性、经济性，目前机械行业零部件多为无标产品。

2.主机生产厂用零部件，主要在外购企业或者外协企业生产，然后在厂内进行组装、调试。

主机厂家对零部件的控制程序：主机参数确定-主要零部件选型设计-车间加工或外套厂加工生产（生产单位按设计图样加工生产，质量控制靠工艺保证）-主机企业验收（主要是外观及随机文件）-主机装配-用户出现问题—反馈零部件生产单位改进。

主机厂对零部件的控制主要合同约定，试用选型。

3.主机厂对零部件质量的控制有其局限性主要问题在主机更新换代周期快，设计图样改动频繁，零部件生产单位工艺控制不严或不成熟。

如热处理加工工艺中加热设备加热时，加热温度不均匀或温度控制精度达不到要求，易出现应力集中、硬度超差等隐性隐患。

焊接工艺没有进行过工艺评定，或在对操作工实际操作的工时评定不合理，焊接时为了提高速度人为加大电流，致结构件出现过热、过烧等隐形缺陷。

而主机厂家在装配前又难做破坏性检测，这样在出厂前，虽然整机检测是合格的，而质量隐患已存在主机中。

4.整机失效及安全事故发生多与零部件质量息息相关。

而零部件质量失效直接关系成品的产品质量及安全，引发安全事故。

如起重臂因为用材及焊接原因失效、塔机联轴器键尺寸配合间隙过大，在运行一段时间后突然失效料斗下滑、收割机仅仅因为制动器一只弹簧的材质及热处理金相原因失效引发的事故。

综上所述，机械零部件产品质量因缺少执行标准、生产和主机装配前质量保证程序缺少验证，致使存在质量隐患的机械零部件装配到主机上，对整机带来质量安全隐患。

二、机械零部件产品质量与国际同行业比较1.主机和零部件创新动力不足，主机主要模仿、消化、降低成本国产化的思路运行，主机厂考虑成本、时效等，多取消了推向市场前的可靠性试验，致可靠性问题出现推到客户手里。
