典型轴类零件的加工分析

“机械设计师成长之路”
四、选择毛坯、确定毛坯尺寸。
1、该轴选用φ 45钢棒料做为毛坯。
2、毛坯尺寸为φ 50mm×415mm。
五、工艺规程设计 1、选择合理的定位。
粗加工采用毛坯外圆定位，精加工采用两端中心孔定 位 2、零件表面加工方法的确定。
该零件为回转体类零件，粗加工和半精加工采用车床 加工加工外径及各端面最合适，精加工采用磨削，键槽采 用铣床加工。
“机械设计师成长之路”
二、台阶轴的加工工艺较为典型，反映了轴类零件加工的 大部分内容与基本规律。下面就以换向器中的传动轴为例 ，介绍一般台阶轴的加工工艺。 1、零件图样分析，如下图所示：
“机械设计师成长之路”
“机械设计师成长之路”
“机械设计师成长之路”
三、零件的工艺性分析。 1、该轴属于阶梯轴。 2、主要加工的面有φ35 、φ40、φ46、M45×1.5外圆柱面， 10mm键槽、6mm止退槽以及各端面。 3、该轴属精密配合零件，大部分是IT6级。 4、热处理需要调质处理。 5、材质为45钢。 6、多处外径及台阶面有形位公差要求。
“机械设计师成长之路”
六、加工顺序的安排。 1、机械加工工序。 2、热处理工序的安排。 七、该轴加工工艺过程如下图所示。
“机械设计师成长之路”
。
“机械设计师成长之路”
。
“机械设计师成长之路”
。
“机械设计师成长之路”
。
“机械设计师成长之路”
谢谢！
“机械设计师成长之路”
轴类零件的加工工艺过程
“机械设计师成长之路”
一、轴类零件的功能、结构特点及分类 功能---通常用于支撑传动件、传递扭矩或运动、支撑载 荷。 结构的点---大多为回转体类零件，长度大于直径，有圆 柱面、轴肩端面、键槽、螺纹及花键等表面组成。 分类---光轴、阶梯轴、空心轴、异形轴（曲轴、凸轮轴 、偏心轴和花键轴等）。

目录摘要 (1)关键词 (1)1.零件图分析 (1)1.1零件的作用 (3)1.3零件的结构工艺分析 (3)2.毛坯分析 (4)2.1毛坯的选择 (4)2.2毛坯图的设计 (4)2.2.1 确定毛坯尺寸 (4)2.2.2零件的毛坯图 (5)3.零件的工艺分析 (5)4.工艺路线的拟定 (6)5.机床和工艺设备的选择及其理由 (7)5.1机床的选择及其理由 (7)5.2.刀具的选择 (7)5.3量具的选择 (8)5.4夹具的选择 (9)6.机械加工过程 (9)7.结论 (10)附图：轴套零件图 (12)轴套毛坯图 (13)机械加工工艺过程卡1 (14)机械加工工艺过程卡2 (15)机械加工工序卡2 (16)机械加工工序卡3 (17)机械加工工序卡4 (18)机械加工工序卡5 (19)机械加工工序卡6 (20)机械加工工序卡7 (21)机械加工工序卡8 (22)机械加工工序卡9 (23)机械加工工序卡10 (24)机械加工工序卡11 (25)机械加工工序卡12 (26)机械加工工序卡13 (27)机械加工工序卡14 (28)机械加工工序卡15 (29)参考文献 (30)轴套零件的工艺分析摘要：轴套零件在机械中的作用主要是导正、限位、止转及定位作用。

本次毕业设计通过对轴套零件图的分析，确定了该零件的毛坯材料及尺寸规格，通过对零件的加工工艺分析，确定了该零件的加工工艺路线，编写了机械加工工艺过程卡片和工序卡片。

零件在加工中必须保证重要的尺寸精度和表面粗糙度，以及根据现有生产设备选择合理的机械加工路线。

关键词：轴套尺寸设备精度1.零件图分析轴套一般起滑动轴承作用,是在机械传动过程中起固定和减小载荷摩擦系数的部件。

图1轴套零件图该零件（图1）为轴套类零件。

表面由外圆柱面、轴肩退刀槽表面组成，其中2.0132±φmm ，60030.00φ+mm, 950022.0φ-mm 这三个直径尺寸有较高的尺寸精度和表面粗糙度要求，表面粗糙度要求为0.8，为了保证同轴度通常减小切削力和切削热的影响，粗精加工分开，使粗加工中的变形在精加工中得到纠正，要求尺寸较高为60030.00φ+mm 、950022.0φ-mm 、2.0132±φmm ，其表面粗糙度为Ra1.6µm、Ra0.8µm 零件的左端和有端有M6螺纹孔，深8mm 。

• 一、箱体零件的功用、结构及技术要求
1．功用、结构
功用：将机器中有关部件的轴、套、齿轮等相关零件连接成 一个整体，使这些零件保持正确的相对位置，并按一定的传动关 系协调地工作。
结构：形状复杂，壁薄且不均匀，内部呈腔形，既有精度要求 较高的孔系和平面，也有许多精度要求较低的紧固孔。
a）
b）
a)齿轮油泵箱体 b)齿轮减速箱箱体
Hale Waihona Puke 2．防止套类零件变形的工艺措施套类零件一般都存在壁较薄、径向刚度较差、容易变形等缺点。
套类零件变形的原因及工艺措施
导致变形的因素
工艺措施
夹紧力
（1）使夹紧力均匀分布，如图a所示 （2）变径向夹紧为轴向夹紧，如图b所示 （3）增加套筒毛坯的刚度，如图c所示
外力
切削力
重力 离心力
（1）增大刀具的主偏角 （2）内、外表面同时加工，如图c所示 （3）粗、精加工分开进行 增加辅助支承 配重
套类零件的毛坯类型与所用材料、结构形状和尺寸大小有关， 常采用型材、锻件或铸件。
毛坯内孔直径小于φ20mm时大多选用棒料，孔径较大、长度 较长的零件常用无缝钢管或带孔的铸、锻件。
• 三、套类零件的加工工艺分析
1．保证相互位置精度的工艺措施
轴承套毛坯采用“4件合一”的方 式加工：指棒料按四个轴承套零件尺 寸下料，四件同时加工
传动轴是轴类零件中使 用最多、结构最为典型的一 种阶梯轴，所示。该轴为小 批量生产，材料选择45钢， 淬火硬度40～45HRC。试分 析其加工工艺过程。
1．结构分析
主要结构要素有内外圆柱面、螺纹、键槽等，该轴为典型的 阶梯轴结构，有两个支承轴颈。
2．技术要求
两端轴颈的尺寸精度为IT7，表面粗糙度Ra值为0.8μm； 用于安装齿轮的轴颈的尺寸精度主IT7，表面粗糙度Ra值为 1.6μm； 右端轴颈外圆上规定了圆柱度为0.02mm； 左端轴颈外圆上规定了圆柱度为0.02mm； 轴上各配合面对两端轴颈的公共轴线的径向跳动为0.02mm， 可保证齿轮平稳传动。

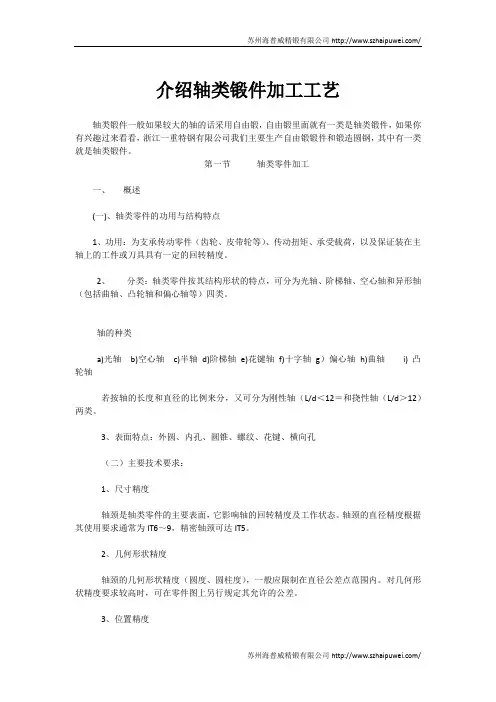

介绍轴类锻件加工工艺轴类锻件一般如果较大的轴的话采用自由锻，自由锻里面就有一类是轴类锻件，如果你有兴趣过来看看，浙江一重特钢有限公司我们主要生产自由锻锻件和锻造圆钢，其中有一类就是轴类锻件。

第一节轴类零件加工一、概述(一)、轴类零件的功用与结构特点1、功用：为支承传动零件（齿轮、皮带轮等）、传动扭矩、承受载荷，以及保证装在主轴上的工件或刀具具有一定的回转精度。

2、分类：轴类零件按其结构形状的特点，可分为光轴、阶梯轴、空心轴和异形轴（包括曲轴、凸轮轴和偏心轴等）四类。

轴的种类a)光轴b)空心轴c)半轴d)阶梯轴e)花键轴f)十字轴g）偏心轴h)曲轴i) 凸轮轴若按轴的长度和直径的比例来分，又可分为刚性轴（L/d＜12＝和挠性轴（L/d＞12）两类。

3、表面特点：外圆、内孔、圆锥、螺纹、花键、横向孔（二）主要技术要求：1、尺寸精度轴颈是轴类零件的主要表面，它影响轴的回转精度及工作状态。

轴颈的直径精度根据其使用要求通常为IT6～9，精密轴颈可达IT5。

2、几何形状精度轴颈的几何形状精度（圆度、圆柱度），一般应限制在直径公差点范围内。

对几何形状精度要求较高时，可在零件图上另行规定其允许的公差。

3、位置精度主要是指装配传动件的配合轴颈相对于装配轴承的支承轴颈的同轴度，通常是用配合轴颈对支承轴颈的径向圆跳动来表示的；根据使用要求，规定高精度轴为0.001～0.005mm，而一般精度轴为0.01～0.03mm。

此外还有内外圆柱面的同轴度和轴向定位端面与轴心线的垂直度要求等。

4．表面粗糙度根据零件的表面工作部位的不同，可有不同的表面粗糙度值，例如普通机床主轴支承轴颈的表面粗糙度为Ra0.16～0.63um，配合轴颈的表面粗糙度为Ra0.63～2.5um，随着机器运转速度的增大和精密程度的提高，轴类零件表面粗糙度值要求也将越来越小。

(三)、轴类零件的材料和毛坯合理选用材料和规定热处理的技术要求，对提高轴类零件的强度和使用寿命有重要意义，同时，对轴的加工过程有极大的影响。

数控机床轴类零件加工工艺分析的毕业设计一、引言数控机床轴类零件是制造业中常见的零部件之一，其制作过程对零件的质量和性能有着至关重要的影响。

本毕业设计旨在通过对数控机床轴类零件加工工艺的分析与研究，提出一种适用于轴类零件加工的工艺方案，以提高加工效率和零件质量。

二、加工工艺分析1.材料选择：轴类零件通常采用钢材料，如45钢、40Cr钢等。

材料的选择应根据零件的使用要求、受力情况和表面要求等进行确定。

2.工艺路线：对于轴类零件的加工，一般可采用车削、切割、铣削等工艺。

具体的工艺路线应根据零件的形状特点、工艺要求和机床的能力等确定。

3.外形加工：轴类零件的外形加工一般采用车削工艺。

先进行粗加工，然后进行精加工。

车削时要注意刀具的选择、进给速度和切削深度的控制，以确保零件的精度和表面质量。

4.内孔加工：对于具有内孔的轴类零件，在加工过程中可以采用钻削、铰削、镗削等工艺。

在内孔加工时，要注意刀具的选择和冷却液的使用，以防止刀具磨损和加工过程中的热变形。

5.表面处理：轴类零件的表面处理包括磨削、抛光、镀铬等工艺。

这些工艺可以提高零件的表面质量和耐磨性，同时还可以实现美观的外观效果。

三、工艺方案设计与分析1.工艺路线设计：根据轴类零件的形状特点和工艺要求，设计合理的工艺路线，确定每道工序的加工方法和顺序。

在设计工艺路线时，要考虑到加工效率、加工精度和零件变形等因素。

2.工艺参数确定：根据材料的性质和加工要求，确定合适的切削参数，如切削速度、进给速度和切削深度等。

在确定工艺参数时，要充分考虑刀具的耐用性和加工质量的要求。

3.设备选择：根据工艺路线和工艺参数的要求，选择合适的数控机床设备。

设备的选择应考虑到加工范围、加工精度和生产效率等因素。

4.工艺试验分析：在进行实际加工前，进行工艺试验，验证设计的工艺方案的可行性和有效性。

根据试验结果，对工艺进行优化和调整，以提高加工效率和零件质量。

四、结论通过对数控机床轴类零件加工工艺的分析与研究，我们可以得出以下结论：1.合理的工艺路线设计和工艺参数确定对于零件的加工质量和生产效率具有重要影响；2.合适的设备选择能够提高零件的加工精度和生产效率；3.工艺方案设计和工艺试验分析是确保零件加工质量和提高生产效率的重要环节。

轴类零件数控车削工艺分析与数控加工编程轴类零件是现代机械制造中常见的零件，如汽车、航空航天、医疗器械等都需要大量的轴类零件进行配套或制造。

而数控车削技术则成为现代机械加工中不可或缺的一部分。

本文将对轴类零件数控车削工艺分析与数控加工编程进行探讨。

一、轴类零件数控车削工艺分析轴类零件的数控车削工艺分析一般包含以下步骤：1.确定数控车床具有的切削方式、加工精度、切削力等参数，并根据零件的形状、材质、尺寸、加工要求等因素进行合理的物理和力学计算。

例如，确定刀具形状、尺寸、转速、进给速度、切削深度等参数。

2.根据零件的位置、尺寸、形状，在物理模拟软件中创建出数控车床的运动轨迹，考虑到切削刀具的运动方式和方向，进行模拟，最终确定出零件的加工路径和时间。

3.对加工过程中可能出现的情况进行分析，如与夹具的定位方式、刀具铣削、切削时产生的变形、热变形等等。

合理地安排零件的夹紧方式、切削序列、切削深度、冷却液的选用等可以有效地解决这些问题。

4.根据数控车床的操作系统、工艺软件、控制程序等工具，进行加工参数的优化调整，并通过使用高级生产规划和编程软件进行数字化的编程。

因此，需要进行合理的数学建模和编程，以尽可能准确地模拟加工过程，得到最优的零件加工结果。

二、轴类零件数控加工编程轴类零件的数控加工编程一般分为以下步骤：1.建立数控程序文件创建一个程序文件，包含零件的几何形状、工艺参数、机床坐标系、刀具的选择等信息。

基于上述信息，编写出加工过程的程序并进行验证。

2.定义坐标系根据零件的尺寸和几何形状，确定机床坐标系的原点和方向，并定义切削轴、进给轴、过渡轴等参数。

3.创建加工路径根据前面的工艺分析结果，创建加工路径。

路径的创建过程包括切削路径、圆弧插入方式、切削深度和过渡点等因素的微调和优化。

4.选择和优化刀具根据零件的材质、形状、切削路径等因素，选择最适的刀具，并设置切削速度、进给速度、切削深度、铣削长度等参数来优化切削效果。

轴套的加工工艺分析【摘要】轴套类零件是机器中经常遇到的典型零件之一。

它主要用来支承传动零部件，传递扭矩和承受载荷。

轴套类零件是旋转体零件，其长度大于直径，一般由同心轴的外圆柱面、圆锥面、内孔和螺纹及相应的端面所组成。

本文是对典型轴套类零件加工技术的应用及数控加工的工艺性分析。

【关键词】：工艺分析，加工程序，切削用量，公差目录引言 (1)一、零件工艺分析 (1)（一）零件的分析 (1)二、毛坯的选择 (3)（一）毛坯的种类 (3)（二）选择毛坯的原则 (3)三、数控加工工艺分析 (4)（一）定位基准的确定 (4)（二）工艺路线的拟订 (5)（三）机床设备与工艺装备的选择 (6)（四）加工阶段的划分 (7)（五）工序的划分 (8)（六）工序顺序的安排 (8)总结 (12)参考文献 (22)谢辞....................................................................................................................错误!未定义书签。

引言毕业设计是专业教学工作的重要组成部分和教学过程中的重要实际性环节。

毕业设计的目的是：通过设计，培养我们综合运用所学的基础理论知识，专业理论知识和一些相关软件的学习，去分析和解决本专业范围内的一般工程技术问题的能力，培养我们建立正确的工艺设计思维，学会查找工具书，掌握数控工艺设计的一般程序，规范和方法。

本次设计选择的课题为轴套零件的车削加工工艺设计及其数控加工程序编制（如图1）。

这次毕业设计让我们对机械制图的基础知识有了进一步的了解，同时也为我们从事绘图工作奠定了一个良好的基础。

并锻炼了自己的动手能力，达到了学以致用的目的。

它是一次专业技能的重要训练和知识水平的一次全面体验，是学生毕业资格认定的重要依据，同时也为我们将来走向工作岗位奠定了必要的理论基础和实践经验。

目录1.零件图工艺分析2设备选择3确定零件的定位基准和装夹方式4确定加工顺序及进给路线5刀具的选择6确定切削用量7填写数控加工工艺文件轴类零件的数控加工工艺的编制及加工图1.零件图工艺分析零件车削工艺分析如图1-1所示，零件材料处理为：45钢，下面对该零件进行数控车削工艺分析。

零件如图：图1-1 零件图1．1数控加工工艺基本特点数控机床加工工艺与普通机床加工原则上基本相同，但数控机床是自动进行加工，因而有如下特点：①数控加工的工序内容比普通机床的加工内容复杂，加工的精度高，加工的表面质量高，加工的内容较丰富。

②数控机床加工程序的编制比普通机床工艺编制要复杂些。

这是因为数控机床加工存在对刀、换刀以及退刀等特点，这都无一例外的变成程序内容，正是由于这个特点，促使对加工程序正确性和合理性要求极高，不能有丝毫的差错。

否则加工不出合格的零件。

在编程前我们一定要对零件进行工艺分析，这是必不可少的一步，如图1-1我要对该零件进行精度分析，选择加工方法、拟定加工方案、选择合理的刀具、确定切削用量。

该零件由螺纹、圆柱、圆锥、圆弧等表面组成。

可控制球面形状精度、30°的锥度等要求。

经上面的分析，我可以采用以下工艺措施：（1）为便于装夹，为了保证工件的定位准确、稳定，夹紧方面可靠，支撑面积较大，零件的左端是最大直径圆柱ф85mm，中段的圆柱ф80mm。

右端是螺纹，应先装夹毛坯加工出左端圆弧及圆柱ф85mm、ф80mm调头装夹ф80mm的圆柱加工右端螺纹、圆柱及锥面，毛坯选ф85×350mm。

1.2设备选择根据该零件的外形是轴类零件，只有在数控车床上加工才能保证其加工的尺寸精度和表面质量。

我选择在本校的数控机床HNC-CK6140加工该零件。

1.3确定零件的定位基准和装夹方式1.3.1粗基准选择原则（1）为了保证不加工表面与加工表面之间的位置要求，应选不加工表面作粗基准。

（2）合理分配各加工表面的余量，应选择毛坯外圆作粗基准。

第4章典型零件的机械加工工艺分析本章要点本章介绍典型零件的机械加工工艺规程制订过程及分析，主要内容如下：1．介绍机械加工工艺规程制订的原则与步骤。

2．以轴类、箱体类、拨动杆零件为例，分析零件机械加工工艺规程制订的全过程。

本章要求：通过典型零件机械加工工艺规程制订的分析，能够掌握机械加工工艺规程制订的原则和方法，能制订给定零件的机械加工工艺规程。

§4.1 机械加工工艺规程的制订原则与步骤§4.1.1机械加工工艺规程的制订原则机械加工工艺规程的制订原则是优质、高产、低成本，即在保证产品质量前提下，能尽量提高劳动生产率和降低成本。

在制订工艺规程时应注意以下问题：1．技术上的先进性在制订机械加工工艺规程时，应在充分利用本企业现有生产条件的基础上，尽可能采用国内、外先进工艺技术和经验，并保证良好的劳动条件。

2．经济上的合理性在规定的生产纲领和生产批量下，可能会出现几种能保证零件技术要求的工艺方案，此时应通过核算或相互对比，一般要求工艺成本最低。

充分利用现有生产条件，少花钱、多办事。

3．有良好的劳动条件在制订工艺方案上要注意采取机械化或自动化的措施，尽量减轻工人的劳动强度，保障生产安全、创造良好、文明的劳动条件。

由于工艺规程是直接指导生产和操作的重要技术文件，所以工艺规程还应正确、完整、统一和清晰。

所用术语、符号、计量单位、编号都要符合相应标准。

必须可靠地保证零件图上技术要求的实现。

在制订机械加工工艺规程时，如果发现零件图某一技术要求规定得不适当，只能向有关部门提出建议，不得擅自修改零件图或不按零件图去做。

§4.1.2 制订机械加工工艺规程的内容和步骤1．计算零件年生产纲领，确定生产类型。

2．对零件进行工艺分析在对零件的加工工艺规程进行制订之前，应首先对零件进行工艺分析。

其主要内容包括：（1)分析零件的作用及零件图上的技术要求。

(2)分析零件主要加工表面的尺寸、形状及位置精度、表面粗糙度以及设计基准等；(3)分析零件的材质、热处理及机械加工的工艺性。

合要求。
A
B
C
D
Байду номын сангаас
工人技能培训
加强对工人的技能培训和质量意识教育， 提高工人的操作水平和质量意识。
设备维护保养
定期对加工设备进行维护保养，确保设备 处于良好状态，减少因设备故障导致的质 量问题。
实例分析：某型号轴的检验与质量控制实践
检验实践
01
对某型号轴进行外观检查、尺寸测量、硬度测试和无损检测等
全面的检验工作，确保产品质量符合要求。
技术要求
包括表面粗糙度、形位公差、热 处理等要求，应根据实际需要合 理制定。
曲轴类零件的工程图分析
视图选择
主视图通常采用全剖或半剖视图，表达曲轴的整体形状和内部结构； 其他视图可采用局部视图或斜视图，表达油孔、油槽等局部结构。
尺寸标注
应标注曲轴的总长、主轴颈直径和长度、连杆轴颈直径和长度、曲柄 半径、油孔和油槽尺寸等，注意尺寸标注的准确性和完整性。
06
轴类零件的检验与质量控制
BIG DATA EMPOWERS TO CREATE A NEW
ERA
检验方法介绍
外观检查 尺寸测量 硬度测试 无损检测
通过目视或使用放大镜等工具，检查轴类零件的表面质量、颜 色、光泽等是否符合要求。
使用卡尺、千分尺等测量工具，对轴类零件的长度、直径、圆 度、圆柱度等尺寸进行测量，确保尺寸精度满足设计要求。
采用硬度计对轴类零件的硬度进行测试，以判断其材料性能是 否符合要求。
利用X射线、超声波等无损检测技术，对轴类零件的内部缺陷进 行检测，确保产品质量。
质量控制策略探讨
加工工艺控制
优化轴类零件的加工工艺，提高加工精度 和效率，减少加工过程中的质量波动。

的零件施加作用的
着力部分；连接部
分把以上两部份连
接为一个整体，一
图8.52 支架零件图
般都是肋板结构，因受地位限制等因素影响，它的形状以弯曲
、扭斜的较多。如图8.52所示。
2.表达方法 （1）叉架类零件的加工位置难以分出主次，工作位置也不尽 相同，因此在选择主视图时，应将能较多地反映零件各组成部分 的结构形状和相对位置的方向作为主视方向，并将零件放正。 （2）因为形状弯曲、扭斜较多，在基本视图上往往不能反映 它的真实形状，所以主要靠较多的斜视图、斜剖视、短面图、局 部视图等表达方法来表示清楚。
1.结构特点 零件的主体部分常由回转体等组成，部分由方形构成，具有径 向尺寸大于轴向尺寸的特点。一般有一个端面是与其他零件相靠 的重要接触面。
为了与其他零件 相连接、增强强度等，常设有辐条、键槽 、螺孔、销孔、凸台等结构。如图8.51所示。（见下页）
2.表达方法 (1)盘盖类零件主要是在车床上加工，所以按其形体特征和 加工位置选择主视图，轴线水平放置。 (2)盘盖类零件一般常用主视图、左视图(或右视图)两个视 图来表达。主视图采用全剖视(由单一剖切面或几个相交的剖切 面剖切获得)，左视图则多表示其轴向外形和盘上孔的分布情况 。
3.尺寸标注 轴线作为径向尺寸基准，考虑基准重合原则通常选择轴肩作为 轴向尺寸基准。由基准出发，正确、完整、清晰、合理地标注 各段径向尺寸和轴向尺寸，图8.50中，φ20轴肩右端面是轴向尺 寸基准，轴的左右端面是轴向尺寸工艺基准。
1.2轮盘类零件图
盘类零件包括各种手轮、带轮、法兰盘及圆形端盖等。这类 零件在机器上常起传递运动、密封、支撑等作用。
1.4箱体类零件图
箱体类零件主要用来支撑、包
容、保护运动零件或其他零件， 也

.
22
CA6140. 车床主轴图
23
主轴的机械加工工艺过程
➢主轴加工工艺过程制订的依据 主轴的结构；技术要求；生产批量；
设备条件 ➢主轴加工工艺过程 批量：大批；材料：45钢；毛坯：模
锻件
.
24
➢工艺过程： 分为三个阶段（参见表5-5）：
粗加工：工序 1~6 半精加工：工序 7~13（7为预备） 精加工：工序 14~26（14为预备）
.
63
箱孔与孔的位置精度 引起轴安装歪斜，致使主轴径向跳动 和轴向窜动，加剧轴承磨损 同一轴线上各孔的同轴度误差 孔端面对轴线垂直度误差
.
64
孔和平面的位置精度
主要是规定主要孔和主轴箱安装基 面的平行度
主要平面的精度
影响主轴箱与床身的连接刚度
规定底面和导向面必须平直和相互 垂直
平面度、垂直度公差等级为5级
第二节
典型零件加工 工艺过程
机械制造工程——第五章
.
1
一、轴（杆）类零件的加工
1．轴类零件的分类、技术要求
➢轴类零件的作用 支撑传动零件； 承受载荷； 传递扭矩。
.
2
➢轴类零件的特点 长度大于直径； 加工表面为内外圆柱面、圆锥面、
螺纹、花键、沟轴 阶梯轴 空心轴 异形轴（曲轴、齿轮轴、偏心轴、
.
38
➢加工顺序的安排和工序的确定
三种方案
粗加工外圆→钻深孔→精加工外圆→ 粗加工锥孔→精加工锥孔
粗加工外圆→钻深孔→粗加工锥孔→ 精加工锥孔→精加工外圆
粗加工外圆→钻深孔→粗加工锥孔→ 精加工外圆→精加工锥孔
.
39
工序确定的两个原则
➢工序中所用的基准应在该工序前加工

轴类零件加工工艺第一节概述一、轴类．件的功用和结构特点轴类零件主要用于支承传动零件（齿轮、带轮等），承受载荷、传递转矩以及保证装在轴上零件的回转精度根据结构形状，轴的分类如图6－1所示。

根据轴的长度L 与直径d 之比，又可分为刚性轴（L / d≤12 ）和挠性轴（L / d > 12 ）两种。

（可分为光滑轴、台阶轴、空心轴和曲轴等）轴类零件通常由内外圆柱面、内外圆锥面、端面、台阶面、螺纹、键槽、花键、横向孔及沟槽等组成。

二、轴类零件的技术要求、材料和毛坯装轴承的轴颈和装传动零件的轴头处表面，一般是轴类零件的重要表面，其尺寸精度、形状精度（圆度、圆柱度等）、位置精度（同轴度、与端面的垂直度等）及表面粗糙度要求均较高，是在制订轴类零件机械加工工艺规程时，应着重考虑的因素。

一般轴类零件常选用45＃钢；对于中等精度而转速较高的轴可用40cr ；对于高速、重载荷等条件下工作的轴可选用20Cr 和20CrMnTi 等低碳合金钢进行渗碳淬火，或用3sCrMoAIA 氮化钢进行氮化处理。

轴类零件的毛坯最常用的是圆棒料和锻件，只有某些大型的、结构复杂的轴才采用铸件（铸钢或球墨铸铁）。

第二节外圆表面的加工方法和加工方案外圆表面是轴类零件的主要表面因此要合理地制订轴类零件的机械加工工艺规程，首先应了解外圆表面的各种加工方法和加工方案。

本章主要介绍常用的几种外圆加工方法和常用的外圆加工方案。

一、外圆表面的车削加工根据毛坯的制造精度和工件最终加工要求，外圆车削一般可分为粗车、半精车、精车、精细车。

粗车的目的是切去毛坯硬皮和大部分余量。

加工后工件尺寸精度IT11－IT13 ，表面粗糙度Ra50～12.5μm 。

半精车的尺寸精度可达IT8～IT11 ，表面粗糙度角Ra6.3～3.2μm 。

半精车可作为中等精度表面的终加工，也可作为磨削或精加工的预加工。

精车后的尺寸精度可达IT7～IT8 ，表面粗糙度Ra1.6～0.8μm 。
