网络综合布线工程实训手册专业班级学号姓名E—mail联系电话指导教师目录前言........................................... 错误!未定义书签。
实训教学大纲....................................... 错误!未定义书签。
网络综合布线工程实训指导书......................... 错误!未定义书签。
附表：实验报告..................................... 错误!未定义书签。
附表：实验记录..................................... 错误!未定义书签。
前言网络综合布线技术课程是计算机类相关专业的重要基础课程，也是计算机类相关专业的必修课程之一。
为了满足综合布线技术教学实训需求，指导网络综合布线实训室的正确使用，根据广州唯康通信有限公司生产的专利产品网络配线端接实训装置、网络综合布线实训装置等实训室设备的功能和特点，编写了本实训指导书。
本实训指导书中的实训是和职业技术学院综合布线实训室的实验设备配套使用的。
主要实训有认知实训、基本技能实训和工程项目实训，同时可以对综合布线的工作区子系统、水平子系统、垂直子系统、设备间子系统、管理区子系统等内容进行实训.2011—11-10实训教学大纲一、课程性质与任务本实训课程的实训教学充分利用校内外实训基地条件，开展课堂技能实训、现场工程实训、项目工程实习三个实践教学环节,让学生能够熟练地掌握网络综合布线的施工的设计、组织、实施、测试、验收等方面的技能并且积累了一定的工程组织管理经验,从而培养学生达到网络综合布线岗位所需要技能和素质。
二、课程教学目标1、使学生熟练掌握双绞线端接(RJ—45、信息模块、配线架）制作技能。
2、熟悉综合布线的的技术规范。
3、掌握布线工程中常用工具的使用方法。
4、掌握综合布线工程各子系统和总体设计技术。
《综合布线技术》课程实训任务书与指导书《综合布线技术》课程实训任务书1、实训目的《综合布线技术》是计算机网络技术专业的重要专业课程之一。
经过本次实训，使同学们全面掌握综合布线的设计知识和施工技术。
建讲和鼓舞同学们利用图书室、网络等媒体来获得参照资料和相关资源，培育学生查阅文件资料的能力和编写文档资料的能力。
2、实训内容本次实训主要包含以下内容：1）网络压接线实训、网络跳线制作和测试实训；2）水平子系统布线---20PVC线槽/管墙面布线实训、墙面安装支架固定PVC 线槽 / 线管布线实训、桥架布线方式实训、综合实训；3）垂直子系统布线--- 线槽 / 线管布线实训、钢缆绑扎线缆实训；4）工作区子系统布线--- 线槽 / 线管布线实训、网络插座的安装和模块压接线实训；5）设施间子系统布线--- 机柜安装实训、配线架、理线环安装实训、机柜理线实训等内容；6）管理间子系统布线--- 对工作区、信息插座模块等进行表记和记录实训等内容；3、实训安排（1）实训地址：综合布线实训室等。
（2）实训进度安排：......4、成绩评定成绩以独自课程进行计分，分优（≥85）、良（≥75）、及格（≥60）、不及格（ < 60）四个等级。
......《综合布线技术》课程实训指导书实训一网络压接线原理实训1、实训目的（1）经过本实训掌握网络配线架和网络模块的压接线原理。
（2）掌握网络配线架和网络模块的压接线方法和技巧。
（3）掌握网络线的色谱、剥线方法、预留长度和压接次序。
（4）掌握网络线压接常用工具和操作技巧。
2、实训要求（1 ）达成网络线的两头剥线。
不同意损害线缆铜芯,并且长度适合。
（2 ）达成 6 根网络线的两头压接线实训，合计压接线96 次。
要求压接方法正确，达到96次，每次压接成功，压接线线序正确。
（3 ）掌握网络压接线的原理和操作方法、技巧。
3、实训步骤（1 ）翻开带显示系统的网络配线实训装置电源开关。
察看电源指示灯能否正常。
第2章综合布线实训现代的建筑物，已不仅仅要求能支持一般的语音传输,还应能够支持多种计算机网络协议及多种厂商设备的信息互连，可适应各种灵活的、容错的组网方案；同时由于新技术、新产品不断出现，传输线路要能够在若干年里适应发展的需要。
因此建立一套能够全面支持各种系统应用如通信网络中心、数据处理中心，本身又具有开放、兼容、可靠性高、实用性强、易于管理、具有先进性、面向未来的综合布线系统，对于现代化建筑是必不可少的。
结构化综合布线系统（Structured Cabling System)采用模块化和分层星型拓扑结构,它能适应任何大楼或建筑物的布线系统。
主要系统为建筑与建筑群综合布线系统(Premises Distribution System，缩写PDS）。
PDS是一个能够支持任何用户选择的语音、数据、多媒体等多种应用业务系统的建筑物通信布线系统。
本章通过综合布线的各种任务实例,以各类任务需求完成综合布线的实训目标。
通过任务方式来完成综合布线的一些典型任务和实施过程，帮助读者理解综合布线的典型应用，初步具备综合布线工程设计、实施、验收的能力。
2。
1 任务1 双绞线的制作2。
1。
1 任务描述在某单位的综合布线系统施工过程中需要制作工作区信息模块至计算机的双绞线跳线若干,配线间需制作双绞线跳线若干用于交换机到配线架的中继跳线。
类型有直通线和交叉线，请制作双绞线直通线与交叉跳线若干.2。
1.2 任务目标1．任务目标完成双绞线直通线和交叉跳线的制作。
2．任务目的通过双绞线的制作，了解双绞线的相关知识，熟悉双绞线的制作规范和步骤,了解在综合布线中的应用环境。
2。
1。
3 知识链接1．双绞线目前，在通信线路上使用的传输介质主要有：双绞线、大对数双绞线、光缆。
双绞线（Twistedpair，TP）是一种综合布线工程中最常用的传输介质.双绞线是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线。

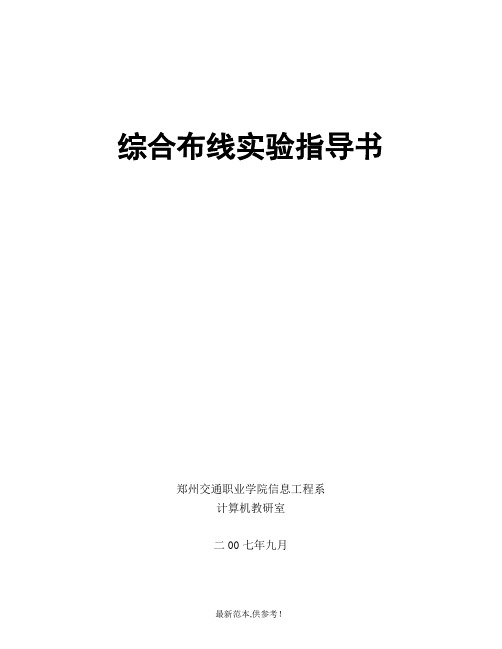

综合布线实验指导书郑州交通职业学院信息工程系计算机教研室二00七年九月目录实训一 5类双绞线RJ-45水晶头接头的制作 (3)实训二 110型配线架、信息模块的电缆端 (5)实训三同轴电缆连接器的制作 (8)实训四布线通道的组合安装 (11)实训五各种线缆、光缆的敷设布放 (14)实训六设备机架安装及光、电缆的终端固定 (17)实训一 5类双绞线RJ-45水晶头接头的制作一、实训目的通过5类双绞线水晶接头的制作了解5类线的色谱和电缆线序。
掌握双绞线连接器中的T568A和T568B的线序安排和水晶接头的制作工艺要求。
学会电缆对号设备的使用方法，检验连线图是否正确。
二、实训器材1、5类双绞线1m；2、RJ-45水晶接头2个；3、5类双绞线电缆连通测试器2个；4、8P水晶头压接钳1把；三、实训内容与步骤1、按照书本4.1.3节“双绞线与RJ-45头的连接工艺”所叙述步骤做一条UTP 两头都是T568B的直连线。
2、从线箱中取出长度为1m的5类UTP电缆，使用专用夹线钳剪断。
3、自端头剥去大于40mm，露出4对线。
在操作时不要将里面的导线损伤，里面的心线的外皮是不需要剥掉的，露出来的剥离线要剪掉。
将双绞线反向缠绕开，根据T568B排好线序。
定位电缆线序以便使它们的顺序号是1&2,3&6,4&5,7&8。
4、将理好的线并排插入水晶头内，注意水晶头平的一面要向上。
导线应伸到插头的最前端。
电缆的护套线要留在水晶头压扣窗的里面，这样压接后电缆护套外皮与水晶头压扣才能压实扣紧。
导线插入RJ-45头，导线在RJ-45插头最前端能够见到铜芯。
5、当确定前面的工作都已经完成以后，用压线钳压实水晶头时，压接力量要到位，不用担心水晶头被压坏。
6、用已经做好的5类双绞线电缆插入连通测试器RJ-45插口。
对所完成的双绞线跳线进行连通测试，判断连接线的连通是否正确。
连通测试器是一种使用简易的测试仪器，连通测试器有发送头和接收头两个部分，分别接于被测电缆的两端。
综合布线技术实训指导书计算机网络教研室2012.12《综合布线技术》课程实训指导书一、实训设计题目：《某学院校园网网络综合布线规划及设计方案》二、实训设计目的:1、培养执行国家规范及使用技术资料解决实际问题的能力；2、掌握综合布线课程设计的内容、程序和方法及有关规范；3、提高绘制网络拓扑结构图、施工图的能力;4、巩固、深化和扩展所学的知识,提高和培养学生综合运用能力和团队精神.三、实训任务内容及原则以高要校区为例，其校园网设计目标是，建设一个以校园办公自动化、计算机辅助教学和现代化计算机校园文化为核心，以万兆网络(预留升级为十万兆的空间）技术为依托，技术先进,扩展性强，能覆盖该校区各楼宇的校园主干网络,将学校现有的各种计算机系统联系起来，并与CERNET相连,形成结构合理、内外沟通的新型校园计算机网络教学系统。
在此基础上建设能满足教学、科研和管理工作需要的软硬件环境，开发建设各类教学资源库与应用系统,为教师、学生及家长提供充分的网络信息服务。
学校的总面积、建筑物分布情况，已有的布线管道及存在的阻碍物等自己通过观看确定；学院的网络现状及网络规模自己了解确定（情况可以问老师，也可以自己在概况里先设定好)。
综合布线系统必须是能满足语音、数据、图像、多媒体信息大容量、高速传输的要求，同时做到高可靠性和高安全性布线原则.四、具体设计程序1、设计实施办法以小组为单位分组实施,每组4位同学，需分工明确。
每组由组长负责安排子任务开展工作.组内每位同学都需提交一份书面课程实训设计子任务报告，包含下面（1）到（8）的内容（其中（2）-（5)部分组内同学各自选定一部分,其他部分在报告中可以简单带过，但是各部分内容是密不可分的整体,组内同学必须团结合作完成），还有各自的体会.最后每组提交一份完整的设计方案书进行小组答辩（具体要求见考核说明书)。
2、设计步骤和要求：（A) 综合布线系统设计步骤（PDS设计一般分7个步骤）: （1)、分析用户需求；（2)、获取建筑物平面图；（3）、进行系统结构设计；(4)、进行布线路由设计；(5）、做可行性论证;（6)、绘制综合布线系统施工图;（7）、编制综合布线系统概预算。
福建师范大学物光学院网络综合布线实训指导手册综合布线实训室实训参考手册目录实训项目一：水晶头制作 (4)实训项目二：RJ45模块打压 (9)实训项目三：网络配线强化训练 (13)实训项目四：信息插座端接、安装信息盒 (18)实训项目五：PVC管槽加工切割和安装 (23)实训项目七：图纸设计......................................................................... 错误！未定义书签。
实训项目八：随工检测......................................................................... 错误！未定义书签。
实训项目九：光纤熔接......................................................................... 错误！未定义书签。
综合布线由不同系列和规格的部件组成,其中包括：传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。
这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。
实训项目一：水晶头制作网络跳线在综合布线系统中应用非常广泛，包括网络插座连接PC或者笔记本电脑、网络配线架连接网络交换机等设备和临时性的网络接入等。
网络跳线一般指长度不超过5m，两端用水晶头端接的网络线缆。
目前市场上主流的跳线分为超五类和六类网络跳线，其中六类跳线一般要求原厂制作，超五类的网络跳线可以原厂制作，也可以在工程现场制作。
项目要求：制作一根超五类的网络跳线。
项目内容（具体操作要求）：1)剪断:利用压线钳的剪线刀口剪取适当长充的网线。
剪线钳2)剥皮:用压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头角及挡板,稍微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。
实训指导手册——设计部分上海企想信息技术有限公司目录单元一布线图的读图和绘制—————————————————3 任务一绘制综合布线系统图—————————————————4 任务二端口编号表—————————————————————13任务三测算布线材料————————————————————17项目实训综合布线系统相关图纸表格制订———————————23在综合布线施工过程中，各类图纸的读取、分析、绘制是非常重要的一项技术。
本单元主要任务：根据用户需求绘制综合布线系统图和施工图，并根据系统图确定材料预算表和端口编码表，学会使用各类绘图软件，如AutoCad 或Visio 等。
单元一布线图的读图和绘制·绘制综合布线系统图 ·制订端口编码表 ·制订材料预算清单单元内容提示任务一绘制综合布线系统图某综合布线承包商承接了一项综合布线工程，在进行施工前首先需要绘制综合布线系统图和施工图，现要求你来完成此项任务，首先要求你与用户进行沟通，了解用户需求，并进行分析及相关技术论证，绘制综合布线系统图和施工图。
在进行综合布线系统图和施工图的绘制前，首先需要进行用户需求分析，了解用户的实际需求，根据大楼平面图进行技术设计，并确定综合布线的路由走线以及进行技术可行性论证，最终绘制综合布线系统图和施工图。
（1）与用户进行沟通，了解用户需求及大厦工作区数量及用途。
在进行用户需求分析时，必须在满足当前需求的情况下，留有一定的发展空间，并且需要在整体设计的前提下，充分发挥综合布线系统的兼容性，将语音、数据、监控、消防等设备的集中在一起进行考虑。
所谓用户需求分析是指首先从建筑物的用途开始进行分析，然后按照楼层进行分析，最后再到楼层的各个工作区，逐步明确和确认每层和每个工作区的用途和功能，分析每个工作区的需求，规划工作区的信息点数量和位置。
（2）了解建筑物类型及工作区面积划分情况，工作区的面积根据实际需求会有不同的划分方式，例如可划分如图1-1-1所示。
综合布线实训指导书》工程经验2.3工程经验建筑物的综合布线是一个较为复杂的工程，工程设计的好坏直接影响工程的质量和网络链路的性能。
在工程的设计过程中以下几点是需要注意的：1.重视设计阶段设计阶段非常重要，因此必须提前对综合布线系统进行设计，跟土建、消防、空调、照明等安装工程互相配合好，免得产生不必要的施工冲突。
2.必须考虑今后的升级设计时，尽量考虑多铺设一些，采用双孔面板（一个语音，一个数据）,跟电配合好，在信息点附近布电源点。
由于综合布线一般来说是一次性到位的工程，线布好了，要更改布线相对困难，而通信设备随着发展是越来越多，所以多布一些较为稳妥。
3.选择性价比高的产品不要片面追求布线产品的品牌，进几年来，其实国内的一些厂家生产的非屏蔽线、光缆、模块等其它的网络设备性能上已进达到行业标准，价格上具有较大的优势，所以可以考虑用我们自己的产品。
3.4工程经验综合布线的配线端接质量的好坏直接影响网络链路的性能。
在工程项目端接过程中以下几点是需要注意的：1.配线合理在施工过程中，管理间设备之间要进行合理配线，需要根据设备之间连接的距离制作长度适合的跳线并进行标记和整理，方便管理和日常维护。
2.正确端接模块端接时，使用相同的标准进行端接，一般使用T568B线序进行端接。
4.3工程经验在工程项目实施过程中以下几点是需要注意的：1.光缆架设按要求进行在光缆敷设施工中，严禁光缆打小圈及折、扭曲，敷放光缆应严格按光缆施工要求，从而最低限度地降低光缆施工中光纤受损伤的几率，避免光纤芯受损伤导致的熔接损耗增大。
2.正确切割光纤切刀的摆放要平稳，切割时，动作要自然、平稳，勿重、勿急，避免断纤、斜角、毛刺、裂痕等不良端面的产生。
3.谨防端面污染热缩套管应在剥覆前穿入，严禁在端面制备后穿入。
裸纤的清洁、切割和熔接的时间应紧密衔接，不可间隔过长，特别是已制备的端面切勿放在空气中。
移动时要轻拿轻放，防止与其它物件擦碰。
在接续中应根据环境，对切刀“V”形槽、压板、刀刃进行清洁，谨防端面污染。
目录基础篇 (3)实训 1 认识设备与材料认识综合布线系统及材料设备 (3)一、目的和要求 (3)二、主要教学内容 (3)三、教学方法和步骤 (3)实训2 双绞线跳线的制作和测试 (5)一、目的与要求 (5)二、实训内容与和步骤 (5)实训3 双绞线与信息模块的连接 (6)一、实验目的 (6)二、实验内容与步骤 (6)实训4 双绞线传输通道施工 (8)一、目的与要求 (8)二、实训内容与步骤 (8)实训5 双绞线线缆布线 (9)一、目的与要求 (9)二、实验内容与步骤 (9)实训6 水平电缆和故障线的制作 (17)一、目的与要求 (17)二、实验内容与步骤 (17)实训7 布线系统测试 (25)一、目的与要求 (25)二、实验内容与步骤 (25)实训8 常见双绞线测试设备的使用 (35)一、目的与要求 (35)二、实验内容与步骤 (35)实训9 光缆接续 (36)一、目的与要求 (36)二、实训内容与步骤 (36)实训10 光缆终端盒成端安装 (42)一、目的与要求 (42)二、实训内容与步骤 (42)实训11 光缆测试 (43)提高篇 (49)实训 1 、综合布线工程方案设计实训（实际大楼工程或模拟大楼工程） (49)一、目的与要求 (49)二、主要教学内容 (49)三、教学方法与步骤 (49)实训 2 大楼（实际或模拟）综合布线工程施工技术实训 (50)一、目的与要求 (50)二、主要教学内容 (50)三、教学方法及步骤 (64)实训3、综合布线工程测试实训 (64)一、目的与要求 (64)二、主要教学内容 (64)三、教学方法及步骤 (65)实训4、综合布线工程技术文档实训 (74)一、目的与要求 (74)二、主要教学内容 (74)三、教学方法与步骤 (74)实训5、综合布线工程验收实训 (78)一、目的与要求 (78)二、主要教学内容 (78)三、教学方法与步骤 (78)附件： (80)参考文献 (87)基础篇项目 1 认识综合布线系统及材料设备一、目的和要求通过实训认识综合布线工程中常用布线材料的品种与规格，并在工程中正确选购使用。
实训指导手册——设计部分上海企想信息技术有限公司目录单元一布线图的读图和绘制—————————————————3 任务一绘制综合布线系统图—————————————————4 任务二端口编号表—————————————————————13任务三测算布线材料————————————————————17项目实训综合布线系统相关图纸表格制订———————————23在综合布线施工过程中，各类图纸的读取、分析、绘制是非常重要的一项技术。
本单元主要任务：根据用户需求绘制综合布线系统图和施工图，并根据系统图确定材料预算表和端口编码表，学会使用各类绘图软件，如AutoCad 或Visio 等。
单元一布线图的读图和绘制·绘制综合布线系统图 ·制订端口编码表 ·制订材料预算清单单元内容提示某综合布线承包商承接了一项综合布线工程，在进行施工前首先需要绘制综合布线系统图和施工图，现要求你来完成此项任务，首先要求你与用户进行沟通，了解用户需求，并进行分析及相关技术论证，绘制综合布线系统图和施工图。
在进行综合布线系统图和施工图的绘制前，首先需要进行用户需求分析，了解用户的实际需求，根据大楼平面图进行技术设计，并确定综合布线的路由走线以及进行技术可行性论证，最终绘制综合布线系统图和施工图。
（1）与用户进行沟通，了解用户需求及大厦工作区数量及用途。
在进行用户需求分析时，必须在满足当前需求的情况下，留有一定的发展空间，并且需要在整体设计的前提下，充分发挥综合布线系统的兼容性，将语音、数据、监控、消防等设备的集中在一起进行考虑。
所谓用户需求分析是指首先从建筑物的用途开始进行分析，然后按照楼层进行分析，最后再到楼层的各个工作区，逐步明确和确认每层和每个工作区的用途和功能，分析每个工作区的需求，规划工作区的信息点数量和位置。
任务一绘制综合布线系统图（2）了解建筑物类型及工作区面积划分情况，工作区的面积根据实际需求会有不同的划分方式，例如可划分如图1-1-1所示。
图1-1-1 建筑物类型及工作区面积（3）确定了工作区面积后，可根据实际的工作区面积来确定每个工作区所需要的信息点的个数，如图1-1-2所示。
图1-1-2 工作区信息点分配规则（4）确定了工作区信息点布放规则后，可根据实际情况进行分配，并制订信息点数据统计表，如图1-1-3所示。
图1-1-3 信息点数据统计表（5）根据信息点数据统计表，可采用绘图软件来进行综合布线系统图的绘制，在系统图的绘制中需要在图中进行各种图例的说明，如图1-1-4所示。
图1-1-4 综合布线系统图（6）完成了综合布线系统图的绘制后，可采用AUTOCAD或者VISIO工具进行综合布线施工图的绘制，进行路由走线和具体安装位置的确定，如图1-1-5所示。
图1-1-5 综合布线施工图建筑物类型在综合布线系统设计时，应先确定建筑物的功能类型，即智能大厦承担哪方面的功能，目前由于建筑物的功能各异，一般可分为以下几类：1.专用办公楼具体包括政府机关办公楼、跨国公司办公楼、金融（银行、证券、期货、保险等）办公楼和科教（研究院、研究所、学校、医院等）办公楼。
2.出租办公楼主要是由房产商投资兴建，然后出租或者出售。
楼内的公用设施一次建成，出租或者出售的房间由使用者根据各自的需要进行二次装修。
3.综合型建筑物主要是指集办公、金融、商业、娱乐、生活于一体的多功能的建筑物（群）。
4.住宅楼主要以生活起居为目的的多层、高层建筑物。
综合布线系统设计原则综合布线系统在进行设计时应遵循以下的原则：1.将综合布线系统设计纳入建筑物整体规划、设计和建设中，在进行新建筑物的设计时，应确认综合布线系统中的设备间、管理间、竖井、水平干线子系统和垂直干线子系统的管道走线路由等的位置和空间大小。
2.系统设计的兼容性和可扩展性，在综合布线系统设计时，应能兼容各种系统，包括语音系统、数据系统、监控系统等，并且要考虑到未来的发展需要预留一定的发展空间。
3.系统设计要有一定的超前意识，在系统设计时，应使用成熟的技术，但在设计时也应具有一定的超前意识，即智能大厦在建设完成后在一段时间内该建筑物应具有领先性，从而满足用户的使用需要。
4.系统设计过程中应考虑工程的性价比，并要求建设完成后，系统方便管理和维护，设计过程中，在满足用户要求的前提下，应尽可能的节约成本，使有限资源发挥最大的功效，并且要求在设计建设完成后，用户使用时方便管理和维护。
综合布线系统设计步骤综合布线系统设计的步骤一般需要经历七个步骤，分别是：1.用户需求分析2.获得智能大厦的平面图3.综合布线系统技术设计4.综合布线路由走线设计5.设计方案可行性论证6.绘制综合布线施工图7.编制综合布线工程材料清单综合布线工程施工流程综合布线系统设计完成后，需要对施工流程进行整体设计和安排，首先必须确认工程的施工流程，并需要确认相关的管理制度、要求和原则，综合布线工程的施工流程一般包括有施工准备阶段、线缆布放阶段、设备安装阶段和系统测试验收阶段。
1.施工准备阶段准备阶段的工作具体包括有布线工程实地勘测、深化设计方案、相关技术方案的可行性论证、施工技术交底、材料和设备的采购和检测。
2.线缆布放阶段线缆布放阶段的工作包括有管线预埋、预留施工、管道隐蔽工程记录与验收、相关线缆材料进场验收、线缆的敷设、检测、记录和验收。
3.设备安装阶段设备安装阶段的工作包括有设备进场检验、设备安装、管理间、设备间设备安装和机房设备安装等。
施工过程中具体有以下要求：施工前应对所安装的设备进行全面的了解，设备进场后应及时检查设备型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料等是否符合要求，设备性能是否达到设计要求和项目需要；认真阅读设备安装说明书；由专业技术工程师指导施工人员进行样机的安装施工；设备通电运行前必须仔细检查线路情况，避免短路烧坏设备；严格按照设备接线图进行接线；设备通电由专业项目负责人把关，确保万无一失；设备安装位置应符合设计要求，便于安装和施工。
4.系统测试验收阶段系统测试和验收阶段的工作包括有综合布线系统测试、竣工资料整理及交付、系统自检及整改、系统培训、竣工验收和交付使用。
综合布线施工安全注意事项1.施工人员进入施工现场前，进行安全生产教育，并在每次调度会上，都将安全生产放到议事日程上，做到处处不忘安全生产，时刻注意安全生产。
2.施工现场工作人员必须严格按照安全生产、文明施工的要求，积极推行施工现场的标准化管理，科学组织施工。
3.按照施工总平面图设置临时设施，严禁侵占场内道路及安全防护等设施。
4.施工现场全体人员必须严格执行《建筑安装工程安全技术规程》和《建筑安装工人安全技术操作规程》。
5.施工人员应正确使用劳动保护用品，进入施工现场必须戴安全帽，高处作业必须拴安全带，严格执行操作规程和施工现场的规章制度，禁止违章指挥和违章作业。
6.施工用电、现场临时电线路、设施的安装和使用必须按照建设部颁发的《施工临时用电安全技术防范》（JGJ46-88）规定操作，严禁私自拉电或带电作业。
7.使用电气设备、电动工具应有可靠保护接地，随身携带和使用的工具应搁置于顺手稳妥的地方，防止发生事故。
8.高处作业必须设置防护措施，并符合JGJ80-91《建筑施工高处作业安全技术规范》的要求。
9.施工用的高凳、梯子、人字梯、高架车等，在使用前必须认真检查其牢固性。
梯外端应采取防滑措施，并不得垫高使用。
在通道处使用梯子，应有人监护或设围栏。
10.人字梯距梯脚40-60cm处要设拉绳，施工中，不准站在梯子最上一层工作，且严禁放置工具和材料。
11.吊装作业时，机具、吊索必须先经严格检查，不合格的禁用，防止发生事故。
12.在竖井内作业，严禁随意蹬踩电缆或电缆支架，在井道内作业，要有充分照明。
13.遇到不可抗力的因素（如暴风、雷雨），影响某些作业施工安全，按有关规定办理停止作业手续，以保障人身、设备等安全。
14.当发生安全事故时，由安全生产领导小组负责查原因，提出改进措施，上报项目经理，由项目经理与有关方面协商处理。
发生重大安全事故时，应立即报告有关部门和建设方，按政府有关规定处理。
15.安全生产领导小组负责现场施工技术安全的检查和督促工作，并做好记录。
（1）Microsoft Visio软件可以根据工程项目需要，灵活地创建简单或复杂的布线系统图和施工图，如图1-1-6所示为Visio2003的启动界面。
图1-1-6 Visio启动界面（2）运行MicrosoftVisio 2003后，在主界面左侧有各种各样的模板类型，如WEB图表、地图、电气工程、工艺工程等，如图1-1-7所示。
图1-1-7 主界面（3）选择文件菜单下新建网络模板类型，选择其中的基本网络图，如图1-1-8所示。
图1-1-8 网络模板类型（4）利用界面左侧形状窗口中的“计算机和显示器”和“网络和外设”，将相关的网络设备拖曳到绘图页上，形成相关图表，如图1-1-9所示。
图1-1-9 绘制结构图（5）使用绘图工具栏中的矩形工具、线条工具等可以绘制配线架、信息端口等，在绘图时可以右击任意网络形状，修改其中的相关属性，如图1-1-10所示。
图1-1-10 绘制系统图（6）在进行系统图绘制后需要对图例进行说明，如图1-1-11所示。
图1-1-11 图例说明思考与练习1、简述用户需求分析具体包括哪些内容？2、简述信息点数量统计表的制订过程？3、简述综合布线系统设计步骤？某综合布线承包商承接了一项综合布线工程，完成了主体设计、管线铺设、线缆铺设和实际施工操作，为了能方便用户日后对系统进行维护、管理和使用，需要你提供一份关于布线端口与连接设备的对应表，即端口编码表。
该项目的整体施工已完成，需要为用户提供一份端口编码表，该表中需要标明具体的房间名称、信息点编码、所属配线架机柜的编号、并需要标明是否进行了测试。
为了能顺利完成此项任务，需要进行的准备工作包括有：任务二端口编号表1.在施工过程中搜集整理相关资料，并进行记录。
2.施工完成后将记录与施工图进行对照，制订端口编号表。
（1）根据综合布线施工图，进行读图，确定每个信息点的位置和连接走线路由，并对照相关记录进行端口位置核对，施工图如图1-2-1所示。
图1-2-1 施工图（2）根据施工图和具体记录，制订端口编码表，在该表中需要注释相关的房间名称、房间编号、信息点所属机柜编号、所属配线架编号、以及具体信息点的编号，编码表如图1-2-2所示。
图1-2-2 端口编码表综合布线管理综合布线管理一般包括两类，即逻辑管理和物理管理。
逻辑管理是通过布线管理软件和电子配线架来实现的，通过以数据库和CAD图形软件为基础制成的一套文档记录和管理软件，实现数据录入、网络更改、系统查询等功能，使用户随时拥有更新的电子数据文档，这需要网管人员时时根据网络的变更及时将信息录入到数据库。
