高中物理课时作业(二)楞次定律新人教版选修3_2

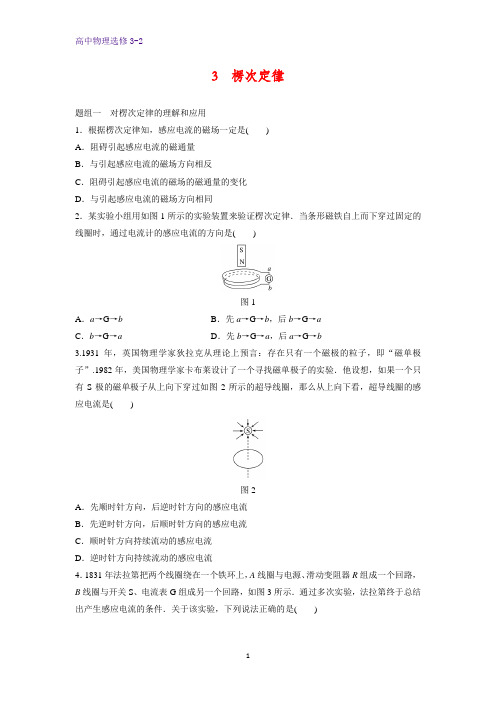

3 楞次定律题组一对楞次定律的理解和应用1．根据楞次定律知，感应电流的磁场一定是()A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场方向相反C．阻碍引起感应电流的磁场的磁通量的变化D．与引起感应电流的磁场方向相同2．某实验小组用如图1所示的实验装置来验证楞次定律．当条形磁铁自上而下穿过固定的线圈时，通过电流计的感应电流的方向是()图1A．a→G→b B．先a→G→b，后b→G→aC．b→G→a D．先b→G→a，后a→G→b3.1931年，英国物理学家狄拉克从理论上预言：存在只有一个磁极的粒子，即“磁单极子”.1982年，美国物理学家卡布莱设计了一个寻找磁单极子的实验．他设想，如果一个只有S极的磁单极子从上向下穿过如图2所示的超导线圈，那么从上向下看，超导线圈的感应电流是()图2A．先顺时针方向，后逆时针方向的感应电流B．先逆时针方向，后顺时针方向的感应电流C．顺时针方向持续流动的感应电流D．逆时针方向持续流动的感应电流4．1831年法拉第把两个线圈绕在一个铁环上，A线圈与电源、滑动变阻器R组成一个回路，B线圈与开关S、电流表G组成另一个回路，如图3所示．通过多次实验，法拉第终于总结出产生感应电流的条件．关于该实验，下列说法正确的是()图3A．闭合开关S的瞬间，电流表G中有a→b的感应电流B．闭合开关S的瞬间，电流表G中有b→a的感应电流C．闭合开关S后，在增大电阻R的过程中，电流表G中有a→b的感应电流D．闭合开关S后，在增大电阻R的过程中，电流表G中有b→a的感应电流5．(多选)如图4所示，当磁铁运动时，流过电阻的电流是由A经R到B，则磁铁的运动可能是()图4A．向下运动B．向上运动C．向左运动D．以上都不可能6．如图5所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是()图5A．向左拉出和向右拉出时，环中感应电流方向相反B．向左或向右拉出时，环中感应电流方向都是沿顺时针方向C．向左或向右拉出时，环中感应电流方向都是沿逆时针方向D．将圆环拉出磁场的过程中，当环全部处在磁场中运动时，也有感应电流产生7.如图6所示，金属线框与直导线AB在同一平面内，直导线中通有电流I，若将线框由位置1拉至位置2的过程中，线框中感应电流的方向是()图6A．先顺时针，后逆时针，再顺时针B．始终顺时针C．先逆时针，后顺时针，再逆时针D．始终逆时针8.(多选)闭合线圈abcd在磁场中运动到如图7所示位置时，ab边受到的磁场力竖直向上，此线圈的运动情况可能是()图7A．向右进入磁场B．向左移出磁场C．以ab为轴转动D．以cd为轴转动9．(多选)北半球地磁场的竖直分量向下．如图8所示，在北京某中学实验室的水平桌面上，放置一个边长为L的正方形闭合导体线框abcd，线框的ab边沿南北方向，ad边沿东西方向．下列说法中正确的是()图8A．若使线框向东平动，则a点的电势比b点的电势低B．若使线框向北平动，则a点的电势比b点的电势低C．若以ab为轴将线框向上翻转，则线框中感应电流方向为a→b→c→d→aD．若以ab为轴将线框向上翻转，则线框中感应电流方向为a→d→c→b→a题组二右手定则的应用10.两根相互平行的金属导轨水平放置于图9所示的匀强磁场中，在导轨上与导轨接触良好的导体棒AB和CD可以自由滑动．当AB在外力F作用下向右运动时，下列说法中正确的是()图9A．导体棒CD内有电流通过，方向是D→CB．导体棒CD内有电流通过，方向是C→DC．磁场对导体棒CD的作用力水平向左D．磁场对导体棒AB的作用力水平向右11．(多选)如图10所示，导体棒AB、CD可在水平轨道上自由滑动，且两水平轨道在中央交叉处互不相通．当导体棒AB水平向左移动时()图10A．导体棒AB中感应电流的方向为A到BB．导体棒AB中感应电流的方向为B到AC．导体棒CD水平向左移动D．导体棒CD水平向右移动12.如图11所示，MN、PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场(图中未画出)，导体ab、cd与导轨有良好的接触并能滑动，当导体ab沿轨道向右滑动时，则()图11A．cd向右滑B．cd不动C．cd向左滑D．无法确定13．如图12所示，一个金属圆盘安装在竖直的转动轴上，置于蹄形磁铁之间，两块铜片A、O分别与金属圆盘的边缘和转动轴接触．若使金属圆盘按图示方向(俯视顺时针方向)转动起来，下列说法正确的是()图12A．电阻R中有Q→R→P方向的感应电流B．电阻R中有P→R→Q方向的感应电流C．穿过圆盘的磁通量始终没有变化，电阻R中无感应电流D．调换磁铁的N、S极同时改变金属圆盘的转动方向，R中感应电流的方向也会发生改变[答案]精析1．C[感应电流的磁场总是要阻碍引起感应电流的磁场的磁通量的变化．]2．D[条形磁铁进入线圈的过程中：①确定原磁场的方向：条形磁铁在穿入线圈的过程中，磁场方向向下．②明确闭合回路中磁通量变化的情况：向下的磁通量增加．③由楞次定律的“增反减同”可知：线圈中的感应电流产生的磁场方向向上．④应用安培定则可以判断感应电流的方向为逆时针(俯视)，即：电流的方向从b→G→a.同理可以判断出条形磁铁穿出线圈的过程中，向下的磁通量减少，由楞次定律可得：线圈中将产生顺时针方向的感应电流(俯视)，即：电流的方向从a→G→b.]3．C[S磁单极子靠近超导线圈时，线圈中磁通量向上增加，由楞次定律可以判断，从上向下看感应电流为顺时针方向；当S磁单极子远离超导线圈时，线圈中磁通量向下减少，感应电流方向仍为顺时针方向，C正确．]4．D[在滑片不动的情况下，A线圈中通过的是恒定电流，产生的磁场是恒定的，所以B 线圈中不产生感应电流，所以选项A、B错误；在滑片移动增大电阻R的过程中，A线圈中通过的是逐渐减弱的电流，即线圈B处于逐渐减弱的磁场中，由安培定则和楞次定律可判断得知，电流表中的电流从b→a，故选项C错误，D正确．]5．BC[本题可通过逆向应用楞次定律来判定．由感应电流方向A→R→B，应用安培定则得知感应电流在螺线管内产生的磁场方向应是从上指向下；运用楞次定律判得螺线管内磁通量的变化应是向下减少或向上增大；由条形磁铁的磁感线分布知，螺线管内原磁场是向下的，故应是磁通量减少，即磁铁向上运动或向左、向右平移，所以正确的选项是B、C.]6．B[圆环中感应电流的方向，取决于圆环中磁通量的变化情况，向左或向右将圆环拉出磁场的过程中，圆环中垂直纸面向里的磁感线的条数都要减少，根据楞次定律可知，感应电流产生的磁场的方向与原磁场方向相同，即都垂直纸面向里，可以判断出感应电流的方向沿顺时针方向．圆环全部处在磁场中运动时，虽然导线做切割磁感线运动，但环中磁通量不变，只有圆环离开磁场，环的一部分在磁场中，另一部分在磁场外时，环中磁通量才发生变化，环中才有感应电流．B选项正确．]7．C8.BCD9．AC[线框向东平动时，ba和cd两边切割磁感线，且两边切割磁感线产生的感应电动势大小相同，a点电势比b点电势低，A对；同理，线框向北平动，则a、b电势相等，高于c、d两点电势，B错；以ab为轴将线框向上翻转，向下的磁通量减少了，感应电流的磁场方向应该向下，再由安培定则知，感应电流的方向为a→b→c→d→a，则C对，D错．] 10．B[当导体棒AB向右运动时，由右手定则可以判断回路中感应电流方向为A→C→D→B→A，再根据左手定则进一步确定导体棒CD的受力方向水平向右，导体棒AB 受力方向水平向左．]11．AD[当导体棒AB向左移动时，由右手定则可判断回路中感应电流方向为A→B→C→D→A，故A项正确，B项错误；再根据左手定则可确定CD棒受力水平向右，故C项错误，D项正确．]12．A[对ab应用右手定则确定回路中电流方向，应用左手定则确定cd受力后的运动方向，与磁场的方向无关．本题也可用“来拒去留”直接判断．]13．B[根据右手定则可判断出R中有P→R→Q方向的感应电流，B正确，A、C错．D 选项中流过R的感应电流方向不变，D错．]。

姓名，年级：时间：楞次定律1、图，水平放罝的直导线正下方有一只可自由转动的小磁针.当导线中通过自右向左的电流时,小磁针N极的转动情况是（ )A.垂直于纸面向里转B。

垂直于纸面向外转C。

在纸面内顺时针转D。

在纸面内逆时计转2、如图所示,两个相同的轻质铝环套在一根水平光滑绝缘杆上,当一条形磁铁向左运动靠近两铝环时，两铝环的运动情况是（ )A.同时向左运动,间距增大B.同时向左运动，间距减小C.同时向右运动，间距减小 D。

同时向右运动，间距增大3、如图,两同心圆环A、B置于同一水平面上，其中B为均匀带负电绝缘环，A为导体环.当B 绕环心转动时，导体环A产生顺时针电流且具有扩展趋势，则B的转动情况是（ )A.顺时针加速转动B。

顺时针减速转动C。

逆时针加速转动D.逆时针减速转动4、如图所示，通电螺线管置于闭合金属环a的轴线上，当螺线管中电流I增加时（）A.环有缩小的趋势以阻碍原磁通量的减小 B 。

环有扩大的趋势以阻碍原磁通量的减小 C 。

环有缩小的趋势以阻碍原磁通量的增大 D.环有扩大的趋势以阻碍原磁通量的增大5、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，当PQ 在外力的作用下运动时,MN 在磁场力的作用下向右运动,则PQ 所做的运动可能是（ ）A ．向右变加速运动B ．向左变加速运动C ．向左匀速运动D ．向右匀加速运动6、如图所示为地磁场的磁感线分布示意图.一架飞机在赤道上空匀速飞行，机翼保持水平，由于遇到强气流作用使飞机竖直下坠，在地磁场的作用下，金属机翼上产生了电势差.设飞行员左方机翼末端处的电势为1ϕ，右方机翼末端处的电势为2ϕ，忽略磁偏角的影响.则（ )A 。

若飞机从西往东飞，2ϕ比1ϕ高B.若飞机从东往西飞，2ϕ比1ϕ高C 。

若飞机从南往北飞，2ϕ比1ϕ髙D 。

若飞机从北往南飞，2ϕ比1ϕ高7、如图所示，MN 、GH 为光滑的水平平行金属导轨,ab 、cd 为跨在导轨上的两根金属杆,垂直纸面向外的匀强磁场垂直穿过MN 、GH 所在的平面,则( ）A.若固定ab，使cd向右滑动,则abdc回路有电流，电流方向为a→b→d→c→aB.B。

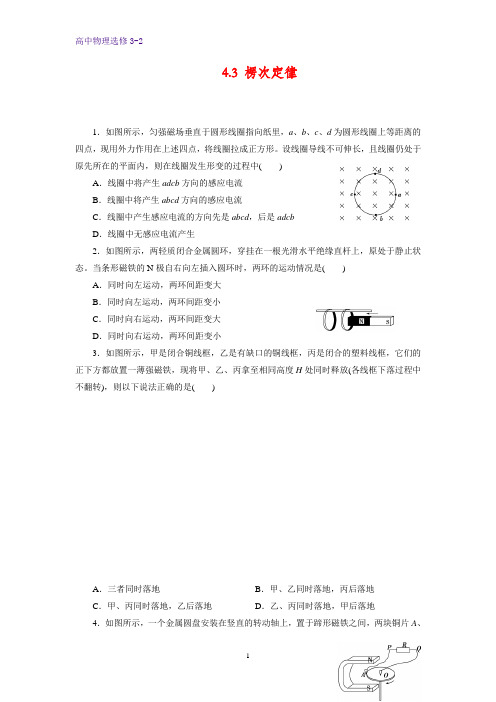

4.3 楞次定律1．如图所示，匀强磁场垂直于圆形线圈指向纸里，a、b、c、d为圆形线圈上等距离的四点，现用外力作用在上述四点，将线圈拉成正方形。

设线圈导线不可伸长，且线圈仍处于原先所在的平面内，则在线圈发生形变的过程中()A．线圈中将产生adcb方向的感应电流B．线圈中将产生abcd方向的感应电流C．线圈中产生感应电流的方向先是abcd，后是adcbD．线圈中无感应电流产生2．如图所示，两轻质闭合金属圆环，穿挂在一根光滑水平绝缘直杆上，原处于静止状态。

当条形磁铁的N极自右向左插入圆环时，两环的运动情况是()A．同时向左运动，两环间距变大B．同时向左运动，两环间距变小C．同时向右运动，两环间距变大D．同时向右运动，两环间距变小3．如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H处同时释放(各线框下落过程中不翻转)，则以下说法正确的是()A．三者同时落地B．甲、乙同时落地，丙后落地C．甲、丙同时落地，乙后落地D．乙、丙同时落地，甲后落地4．如图所示，一个金属圆盘安装在竖直的转动轴上，置于蹄形磁铁之间，两块铜片A、O分别与金属盘的边缘和转动轴接触。

若使金属盘按图示方向(俯视顺时针方向)转动起，下列说法正确的是()A．电阻R中有Q→R→P方向的感应电流B．电阻R中有P→R→Q方向的感应电流C．穿过圆盘的磁通量始终没有变化，电阻R中无感应电流D．调换磁铁的N、S极同时改变金属盘的转动方向，R中感应电流的方向也会发生改变5.如图所示，闭合线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下但未插入线圈内部．当磁铁向下运动时()A．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互吸引B．线圈中感应电流的方向与图中箭头方向相同，磁铁与线圈相互排斥C．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互吸引D．线圈中感应电流的方向与图中箭头方向相反，磁铁与线圈相互排斥6．如图所示，当磁铁运动时，电路上会产生由A经R到B的电流，则磁铁的运动可能是()A．向下运动B．向上运动C．向左平移D．以上都不可能7．相距较近的a，b线圈，要使b线圈中产生图示I方向的电流，可采用的办法有() A．闭合K瞬间B．K闭合后把R的滑动片向右移动C．闭合K后把a中铁芯从左边抽出D．闭合K后把b向a靠近8．如图所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行。

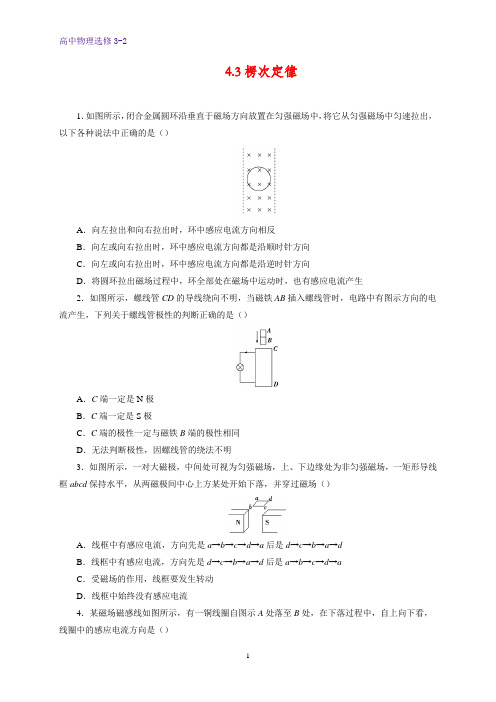

4.3楞次定律1．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是（）A．向左拉出和向右拉出时，环中感应电流方向相反B．向左或向右拉出时，环中感应电流方向都是沿顺时针方向C．向左或向右拉出时，环中感应电流方向都是沿逆时针方向D．将圆环拉出磁场过程中，环全部处在磁场中运动时，也有感应电流产生2．如图所示，螺线管CD的导线绕向不明，当磁铁AB插入螺线管时，电路中有图示方向的电流产生，下列关于螺线管极性的判断正确的是（）A．C端一定是N极B．C端一定是S极C．C端的极性一定与磁铁B端的极性相同D．无法判断极性，因螺线管的绕法不明3．如图所示，一对大磁极，中间处可视为匀强磁场，上、下边缘处为非匀强磁场，一矩形导线框abcd保持水平，从两磁极间中心上方某处开始下落，并穿过磁场（）A．线框中有感应电流，方向先是a→b→c→d→a后是d→c→b→a→dB．线框中有感应电流，方向先是d→c→b→a→d后是a→b→c→d→aC．受磁场的作用，线框要发生转动D．线框中始终没有感应电流4．某磁场磁感线如图所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是（）A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针5．一磁铁自上向下运动，穿过一闭合导电回路，如图所示．当磁铁运动到a处和b处时，回路中感应电流的方向分别是（）A．顺时针，逆时针B．逆时针，顺时针C．顺时针，顺时针D．逆时针，逆时针6.如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是（）A．棒中电流从b→a B．棒中电流从a→bC．B逐渐增大D．B逐渐减小7．如图所示，通电螺线管N置于闭合金属环M的轴线上，当N中的电流突然减小时，则（）A．环M有缩小的趋势B．环M有扩张的趋势C．螺线管N有缩短的趋势D．螺线管N有伸长的趋势8．两圆环A、B置于同一水平面上，其中A为均匀带电绝缘环，B为导体环．当A以如图所示的方向绕中心轴转动的角速度发生变化时，B中产生如图所示方向的感应电流，则（）A．A可能带正电且转速减小B．A可能带正电且转速增大C．A可能带负电且转速减小D．A可能带负电且转速增大9.如图所示，在匀强磁场中放有平行金属导轨，它与大线圈P相连接，要使小线圈Q获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面)（）A．向右匀速运动 B．向左加速运动C．向右减速运动 D．向右加速运动10.如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动(说明：导体棒切割速度越大，感应电流越大，导体棒匀速切割磁感线时，感应电流恒定)（）A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动11.如图所示，在匀强磁场中放有平行铜导轨，它与大线圈M相连，要使线圈N获得顺时针方向的感应电流，则放在导轨上的裸金属棒ab的运动情况是(两线圈共面放置)（）A.向右匀速运动B.向左加速运动C.向右减速运动D.向右加速运动12.如图所示，用一根长为L、质量不计的细杆与一个上孤长为l0、下弧长为d0的金属线框的中点联结并悬挂于O点，悬点正下方存在一个上弧长为2l0、下弧长为2d0的方向垂直纸面向里的匀强磁场，且d0≪L。

楞次定律1．楞次定律：感应电流具有这样的方向，即感应电流的磁场总要阻碍引起感应电流的磁通量的变化．2．右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线垂直从掌心进入，并使拇指指向导线运动的方向，这时四指所指的方向就是感应电流的方向．3．下列说法正确的是( )A．感应电流的磁场方向总是与引起感应电流的磁场方向相反B．感应电流的磁场方向与引起感应电流的磁场方向可能相同，也可能相反C．楞次定律只能判定闭合回路中感应电流的方向D．楞次定律可以判定不闭合的回路中感应电动势的方向答案BD解析本题的关键是理解楞次定律，感应电流的磁场总是阻碍引起感应电流的磁通量的变化．如果是因磁通量的减小而引起的感应电流，则感应电流的磁场方向与引起感应电流的磁场方向相同，阻碍磁通量的减小；如果是因磁通量的增大而引起的感应电流，则感应电流的磁场与引起感应电流的磁场方向相反，阻碍磁通量的增大，故A项错误，B项正确；楞次定律既可以判定闭合回路中感应电流的方向，还可以判定不闭合回路中感应电动势的方向．C项错误，D项正确．4．如图1所示，一线圈用细杆悬于P点，开始时细杆处于水平位置，释放后让它在匀强磁场中运动，已知线圈平面始终与纸面垂直，当线圈第一次通过位置Ⅰ，Ⅱ，Ⅲ时(位置Ⅱ正好是细杆竖直位置)，线圈内的感应电流方向(顺着磁场方向看去)是( )图1A．Ⅰ，Ⅱ，Ⅲ位置均是顺时针方向B．Ⅰ，Ⅱ，Ⅲ位置均是逆时针方向C．Ⅰ位置是顺时针方向，Ⅱ位置为零，Ⅲ位置是逆时针方向D．Ⅰ位置是逆时针方向，Ⅱ位置为零，Ⅲ位置是顺时针方向答案 D解析本题关键是判定出Ⅰ，Ⅱ位置时磁通量的变化情况，线圈由初始位置向Ⅰ位置运动过程中，沿磁场方向的磁通量逐渐增大，根据楞次定律，感应电流的磁场方向与原磁场方向相反，从右向左穿过线圈，根据安培定则，Ⅰ位置时感应电流的方向(沿磁感线方向看去)是逆时针方向；在Ⅱ位置时由左向右穿过线圈的磁通量最大，由Ⅱ位置向Ⅲ位置运动时，向右穿过线圈的磁通量减少，根据楞次定律，感应电流的磁场方向向右，阻碍它的减少，根据安培定则可判定Ⅲ位置的电流方向(沿磁感线方向看去)是顺时针方向，且知Ⅱ位置时感应电流为零．故选D.5．如图2所示，当导体棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是( )图2A. 由A→BB. 由B→AC．无感应电流D．无法确定答案A M，则通过R的电流为A→M，则通过R的电流为A→B.【概念规律练】知识点一 楞次定律的基本理解1．如图3所示为一种早期发电机原理示意图，该发电机由固定的圆形线圈和一对用铁芯连接的圆柱形磁铁构成，两磁极相对于线圈平面对称，在磁极绕转轴匀速转动过程中，磁极中心在线圈平面上的投影沿圆弧XOY 运动(O 是线圈中心)，则( )图3A ．从X 到O ，电流由E 经G 流向F ，先增大再减小B ．从X 到O ，电流由F 经G 流向E ，先减小再增大C ．从O 到Y ，电流由F 经G 流向E ，先减小再增大D ．从O 到Y ，电流由E 经G 流向F ，先增大再减小答案 D解析 S ，方向向上．当磁极由X 到O 时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F 经G 流向E ，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O 到Y 时，穿过线圈的磁通量减少，可判断电流方向由E 经G 流向F.再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D 正确．→S，方向向上．当磁极由X 到O 时，穿过线圈的磁通量增加．根据楞次定律，感应电流的磁场应向下，再根据安培定则可知电流由F 经G 流向E ，当磁极在圆形线圈正上方时，磁通量的变化率最小，故电流先增大后减小．当磁极从O 到Y 时，穿过线圈的磁通量减少，可判断电流方向由E 经G 流向F .再根据磁通量最大时，磁通量的变化率最小，则感应电流最小，故电流先增大后减小．故选项D 正确．点评 应用楞次定律判断感应电流的一般步骤： 原磁场方向及穿过回路的磁通量的增减情况――→楞次定律感应电流的磁场方向――→安培定则感应电流的方向 2．如图4所示，一均匀的扁平条形磁铁的轴线与圆形线圈在同一平面内，磁铁中心与圆心重合，为了在磁铁开始运动时线圈中能得到逆时针方向的感应电流，磁铁的运动方式应是( )图4A ．N 极向纸内，S 极向纸外，使磁铁绕O 点转动B ．N 极向纸外，S 极向纸内，使磁铁绕O 点转动C ．磁铁在线圈平面内顺时针转动D ．磁铁在线圈平面内逆时针转动答案 A解析 当N 极向纸内，S 极向纸外转动时，穿过线圈的磁场由无到有并向里，感应电流的磁场应向外，电流方向为逆时针，A 选项正确；当N 极向纸外，S 极向纸内转动时，穿过线圈的磁场向外并增加，感应电流方向为顺时针，B 选项错误；当磁铁在线圈平面内绕O 点转动时，穿过线圈的磁通量始终为零，因而不产生感应电流，C 、D 选项错误．点评 此题是“逆方向”应用楞次定律，只需把一般步骤“逆向”即可感应电流的方向――→安培定则感应电流的磁场方向――→楞次定律穿过回路的磁通量的增减情况知识点二右手定则3. 如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是( )答案A b，B中电流由b→b，B中电流由b→a，C中电流沿a→c→b→a方向，D中电流由b→a.故选A.点评判别导体切割磁感线产生的感应电流方向时，采用右手定则更有针对性，当然用楞次定律也可以判别．4．如图5所示，导线框abcd与通电直导线在同一平面内，直导线通有恒定电流并通过ad和bc的中点，当线框向右运动的瞬间，则( )图5A．线框中有感应电流，且按顺时针方向B．线框中有感应电流，且按逆时针方向C．线框中有感应电流，但方向难以判断D．由于穿过线框的磁通量为零，所以线框中没有感应电流答案 B解析此题可用两种方法求解，借此感受右手定则和楞次定律分别在哪种情况下更便捷．方法一：首先由安培定则判断通电直导线周围的磁场方向（如下图所示），因ab导线向右做切割磁感线运动，由右手定则判断感应电流由a→b,同理可判断cd导线中的感应电流方向由c→d,ad、bc两边不做切割磁感线运动，所以整个线框中的感应电流是逆时针方向的.方法二：首先由安培定则判断通电直导线周围的磁场方向(如右图所示)，由对称性可知合磁通量Φ＝0；其次当导线框向右运动时，穿过线框的磁通量增大(方向垂直向里)，由楞次定律可知感应电流的磁场方向垂直纸面向外，最后由安培定则判断感应电流按逆时针方向，故B选项正确．点评右手定则在判断由于部分导体切割磁感线的感应电流方向时针对性强，若电路中非一部分导体做切割磁感线运动时，应用楞次定律更轻松一些．【方法技巧练】一、增反减同法5．某磁场磁感线如图6所示，有一铜线圈自图示A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是( )图6A．始终顺时针B．始终逆时针C．先顺时针再逆时针D．先逆时针再顺时针答案 C解析自A落至图示位置时，穿过线圈的磁通量增加，磁场方向向上，则感应电流的磁场方向与之相反，即向下，故可由安培定则判断线圈中的感应电流为顺时针；自图示位置落至B点时，穿过线圈的磁通量减少，磁场方向向上，则感应电流的磁场方向与之相同即向上，故可由安培定则判断线圈中的感应电流为逆时针，选C.方法总结此题中的“增反减同”为：当回路中的磁通量增加(减少)时感应电流的磁场方向与原磁场方向相反(相同)．6．电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图7所示，现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是( )图7A．从a到b，上极板带正电B．从a到b，下极板带正电C．从b到a，上极板带正电D．从b到a，下极板带正电答案 D解析在N极接近线圈上端的过程，穿过线圈的磁通量向下增加，则感应电流的磁场方向向上．由安培定则可判定电路中的电流为顺时针方向，故通过R的电流由b到a，电容器下极板带正电．方法总结应用增反减同法时，特别要注意原磁场的方向，才能根据增反减同判断出感应电流的磁场方向．二、来拒去留法7．如图8所示，当磁铁突然向铜环运动时，铜环的运动情况是( )图8A．向右摆动B．向左摆动C．静止D．无法判定答案 A解析此题可由两种方法来解决方法1：画出磁铁磁感线分布，如图甲所示，当磁铁向环运动时，穿过环的磁通量增加，由楞次定律判断出铜环中的感应电流方向如图甲所示．铜环中有感应电流时铜环又要受到安培力的作用，分析铜环受安培力作用而运动时，可把铜环中的电流等效为多段直线电流元．取上、下两小段电流研究，由左手定则确定两段电流受力，由此可联想到整个铜环所受合力向右，则A选项正确．甲乙方法2(等效法)：磁铁向右运动，使铜环产生的感应电流可等效为图乙所示的条形磁铁，则两磁铁有排斥作用，故A正确．方法总结此题中若磁铁远离铜环运动时，同样可分析出铜环的运动情况为向左摆动，故可归纳出：感应电流在磁场中受力时有“来拒去留”的特点．8．如图9所示，蹄形磁铁的两极间，放置一个线圈abcd，磁铁和线圈都可以绕OO′轴转动，磁铁如图示方向转动时，线圈的运动情况是( )图9A．俯视，线圈顺时针转动，转速与磁铁相同B．俯视，线圈逆时针转动，转速与磁铁相同C．线圈与磁铁转动方向相同，但转速小于磁铁转速D．线圈静止不动答案 C解析本题“原因”是磁铁有相对线圈的运动，“效果”便是线圈要阻碍两者的相对运动，线圈阻止不了磁铁的运动，由“来拒去留”线圈只好跟着磁铁同向转动；如果二者转速相同，就没有相对运动，线圈就不会转动，故答案为C.方法总结感应电流在磁场中受力，用“来拒去留”来直接判断既快又准，此法也可理解为感应电流在磁场中受力总是“阻碍相对运动”．三、增缩减扩法9．如图10所示，光滑固定导轨M、N水平放置，两根导体棒P、Q平行放置于导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时( )图10A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g答案AD解析根据楞次定律，感应电流的效果是总要阻碍产生感应电流的原因，本题中“原因”是回路中磁通量的增加，P、Q可通过缩小面积的方式进行阻碍，故可得A正确．由“来拒去留”得回路电流受到向下的力的作用，由牛顿第三定律知磁铁受向上的作用力，所以磁铁的加速度小于g，选A、D.方法总结增缩减扩法，就闭合电路的面积而言，致使电路的面积有收缩或扩张的趋势．10．如图11(a)所示，两个闭合圆形线圈A、B的圆心重合，放在同一水平面内，线圈A中通以如图11(b)所示的交变电流，t＝0时电流方向为顺时针(如图箭头所示)，在t1～t2时间段内，对于线圈B，下列说法中正确的是( )图11A．线圈B内有顺时针方向的电流，线圈有扩张的趋势B．线圈B内有顺时针方向的电流，线圈有收缩的趋势C．线圈B内有逆时针方向的电流，线圈有扩张的趋势D．线圈B内有逆时针方向的电流，线圈有收缩的趋势答案 A解析在t1～t2时间段内，A线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B线圈中的电流为顺时针方向，线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t1～t2时间段内B线圈内的Φ增强，根据楞次定律，只有B线圈增大面积，才能阻碍Φ的增加，故选A.方法总结注意B线圈内的磁通量是穿进穿出两部分抵消后的磁通量．1．关于决定感应电流方向的因素以下说法中正确的是( )A．回路所包围的引起感应电流的磁场的方向B．回路外磁场的方向C．回路所包围的磁通量的大小D．回路所包围的磁通量的变化情况答案AD解析回路以外的磁场无论变化与否，对回路的感应电动势没有影响，更不能决定感应电流的方向．通过实验知道，回路所包围的原磁场的方向变化或磁通量发生增、减变化时，感应电流的方向变化，感应电流的方向与磁场的强弱和磁通量的大小没有关系，故选项A、D正确．2．如图12所示，螺线管CD的导线绕法不明，当磁铁AB插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )图12A．C端一定是N极B．D端一定是N极C．C端的极性一定与磁铁B端的极性相同D．因螺线管的绕法不明，故无法判断极性答案 C解析由“来拒去留”得磁铁与螺线管之间产生相斥的作用，即螺线管的C端一定与磁铁的B 端极性相同，与螺线管的绕法无关．但因为磁铁AB的N、S极性不明，所以螺线管CD的两端极性也不能明确，所以A、B、D错，C对．3．如图13所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行．当电键S 接通瞬间，两铜环的运动情况是( )图13A．同时向两侧推开B．同时向螺线管靠拢C．一个被推开，一个被吸引，但因电源正负极未知，无法具体判断D．同时被推开或同时向螺线管靠拢，因电源正负极未知，无法具体判断答案 A解析当电路接通瞬间，穿过线圈的磁通量在增加，使得穿过两侧铜环的磁通量都在增加，由楞次定律可知，两环中感应电流的磁场与线圈中磁场方向相反，即受到线圈磁场的排斥作用，使两铜环分别向外侧移动，选项A正确．4．如图14所示，金属环所在区域存在着匀强磁场，磁场方向垂直纸面向里．当磁感应强度逐渐增大时，内、外金属环中感应电流的方向为( )图14A．外环顺时针、内环逆时针B．外环逆时针，内环顺时针C．内、外环均为逆时针D．内、外环均为顺时针答案 B解析首先明确研究的回路由外环和内环共同组成，回路中包围的磁场方向垂直纸面向里且内、外环之间的磁通量增加．由楞次定律可知两环之间的感应电流的磁场方向与原磁场方向相反，垂直于纸面向外，再由安培定则判断出感应电流的方向是：在外环沿逆时针方向，在内环沿顺时针方向，故选项B正确．5．如图15所示，A是用毛皮摩擦过的橡胶圆形环，由于它的转动，使得金属环B中产生了如图所示方向的感应电流，则A环的转动情况为( )图15A．顺时针匀速转动B．逆时针加速转动C．逆时针减速转动D．顺时针减速转动答案BD解析本题考查安培安则和楞次定律的应用．B环中感应电流为逆时针，根据安培定则判断可知，感应电流的磁场为垂直纸面向外，根据楞次定律能产生这样的磁场，是由于A环旋转时A环上负电荷定向运动产生一个垂直纸面向外减弱的磁场或者产生一个垂直纸面向里增强的磁场的结果，负电荷的运动方向与电流方向相反，根据安培定则可得出，A环逆时针加速转动时产生方向垂直纸面向里的增强的磁场，若A环顺时针减速转动时产生垂直纸面向外的减弱的磁场．故正确答案为B、D.6．信用卡的磁条中有一个个连续的相反极性的磁化区，如图16，刷卡时，当磁条以某一速度拉过信用卡阅读器的检测头时，在检测头的线圈中产生感应电流，那么下列说法正确的是( )图16A．A、B、C三位置经过检测头时，线圈中有感应电流产生B．A、B、C三位置经过检测头时，线圈中无感应电流产生C．A、C两位置经过检测头时，线圈中感应电流方向相同D．A、C两位置经过检测头时，线圈中感应电流方向相反答案AD解析A、B、C三位置处于磁性过渡区，经过检测头时，引起线圈中磁通量变化，有感应电流产生，A对，B错．A、C两位置磁性变化规律不同，经过检测头时引起线圈中磁通量变化情况相反，感应电流方向相反，C错，D对．7．如图17所示，MN，PQ为同一水平面的两平行导轨，导轨间有垂直于导轨平面的磁场，导体ab，cd与导轨有良好的接触并能滑动，当ab沿轨道向右滑动时，则( )图17A．cd向右滑B．cd不动C．cd向左滑D．无法确定答案 A解析对ab应用右手定则确定回路中电流方向，应用左手定则确定cd受力后的运动方向．(与磁场方向无关，也可由来拒去留直接判断)8．如图18所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时( )图18A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流答案D f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.→f，故右侧的电流方向为逆时针，左侧的电流方向为顺时针，选D.9．2000年底，我国宣布已研制成功一辆高温超导磁悬浮高速列车的模型车，该车的车速已达到500 km·h－1，可载5人，如图19所示就是磁悬浮的原理图，图中A是圆柱形磁铁，B是用高温超导材料制成的超导线圈．将超导线圈B水平放在磁铁A上，它就能在磁力的作用下悬浮在磁铁A 上方的空中．以下说法正确的是( )图19A．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流消失B．在B放入磁场的过程中，B中将产生感应电流．当稳定后，感应电流仍存在C．如A的N极朝上，B中感应电流的方向如图中所示D．如A的N极朝上，B中感应电流的方向与图中所示的相反答案BD解析线圈B放入磁场的过程中，穿过B的磁通量从无到有，逐渐增加，故应在B中产生感应电流．由于B是超导线圈，不会出现热损耗，故B中的电流应持续存在．如果明确了磁场的N极朝上，可由楞次定律得出电流方向与图示中B环的电流方向相反．10．圆形导体环用一根轻质细杆悬挂在O点，导体环可以在竖直平面里来回摆动，空气阻力和摩擦力均可不计．在图20所示的正方形区域里，有匀强磁场垂直于圆环的振动面指向纸内．下列说法中正确的有( )图20A．此摆振动的开始阶段机械能不守恒B．导体环进入磁场和离开磁场时，环中电流的方向肯定相反C．导体环通过最低点时，环中感应电流最大D．最后此摆在匀强磁场中振动时，机械能守恒答案ABD解析导体环在进、出磁场阶段有感应电流产生，机械能转化为电能，环全部进入磁场后，磁通量不变无感应电流．11．在“研究电磁感应现象”的实验中，首先按图21甲接线，以查明电流表指针的偏转方向与电流方向之间的关系；当闭合开关S时，观察到电流表指针向左偏，不通电时电流表指针停在正中央．然后按图21乙所示，将电流表与副线圈B连成一个闭合回路，将原线圈A、电池、滑动变阻器和开关S串联成另一个闭合电路．(1)S闭合后，将螺线管A(原线圈)插入螺线管B(副线圈)的过程中，电流表的指针将如何偏转？(2)线圈A放在B中不动时，指针如何偏转？(3)线圈A放在B中不动，将滑动变阻器的滑片P向左滑动时，电流表指针将如何偏转？(4)线圈A放在B中不动，突然断开S，电流表指针将如何偏转？图21答案(1)向右偏转(2)不偏转(3)向右偏转(4)向左偏转12．如图22是环保型手电筒的外形．环保型手电筒不需要任何化学电池作为电源，不会造成由废电池引起的环境污染．使用时只要将它摇动一分钟，手电筒便可持续照明好几分钟．手电筒内部有一永久磁铁，外层有一线圈，那么这种手电筒的原理是什么？图22答案见解析解析环保型手电筒应用了电磁感应原理，内部有磁铁外部有线圈，摇动时，使磁铁相对线圈运动，产生感应电流，把机械能转换为电能，并有一电容器暂时储存电能从而维持手电筒照明几分钟．。

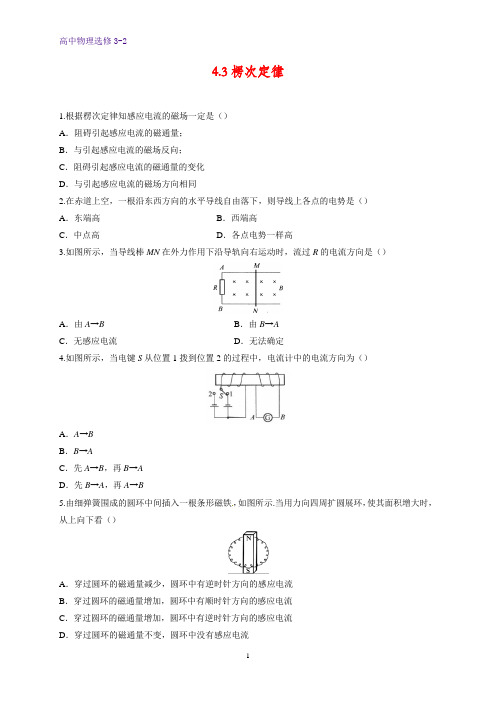

4.3楞次定律1.根据楞次定律知感应电流的磁场一定是（）A．阻碍引起感应电流的磁通量；B．与引起感应电流的磁场反向；C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同2.在赤道上空，一根沿东西方向的水平导线自由落下，则导线上各点的电势是（）A．东端高B．西端高C．中点高D．各点电势一样高3.如图所示，当导线棒MN在外力作用下沿导轨向右运动时，流过R的电流方向是（）A．由A→B B．由B→AC．无感应电流D．无法确定4.如图所示，当电键S从位置1拨到位置2的过程中，电流计中的电流方向为（）A．A→BB．B→AC．先A→B，再B→AD．先B→A，再A→B5.由细弹簧围成的圆环中间插入一根条形磁铁，如图所示.当用力向四周扩圆展环，使其面积增大时，从上向下看（）A．穿过圆环的磁通量减少，圆环中有逆时针方向的感应电流B．穿过圆环的磁通量增加，圆环中有顺时针方向的感应电流C．穿过圆环的磁通量增加，圆环中有逆时针方向的感应电流D．穿过圆环的磁通量不变，圆环中没有感应电流6.金属圆环的圆心为O，金属棒A．b可绕O在环上转动，如图所示.当外力使a逆时针方向转动时，b将（）A．不动B．逆时针转动C．顺时针转动D．无法确定7.如图所示，当磁场的磁感应强度B在逐渐增强的过程中，内外金属环上的感应电流的方向应为（）A．内环顺时针方向，外环逆时针方向B．内环逆时针方向，外环顺时针方向C．内外环均顺时针方向D．内外环均逆时针方向8.如图，在两根平行长直导线M、N中，通入相同方向、相同大小的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，在移动过程中，线框中感应电流的方向为（）A．沿abcda不变B．沿adcba不变C．由abcda变成adcba D．出adcba变成nbcd9.如图所示，小金属环和大金属环重叠在同一平面内，两环相互绝缘，小环有一半面积在大环内，当大环接通电源的瞬间，小环中感应电流的情况是（）A．无感应电流B．有顺时针方向的感应电流C．有逆时针方向的感应电流D．无法确定10.如图所示，闭合金属圆环P位于通电螺线管Q的中垂面处，二者的轴线重合．当螺线管Q中的电流I增大时，下列说法正确的是（）A．P内的感应电流方向与Q内的电流方向相反，P环有扩张的趋势B．P内的感应电流方向与Q内的电流方向相反，P环有缩小的趋势C．P内的感应电流方向与Q内的电流方向相同，P环有缩小的趋势D．P内的感应电流方向与Q内的电流方向相同，P环有扩张的趋势11.如图所示，试判断当开关闭合和断开时，上方线圈中的电流方向12.如图，闭合圆形导线中的磁场逐渐增强，试判定感应电流方向是____________.13.如图所示，导体棒ab沿轨道向右匀速滑动，判断ab中感应电流方向，并指出A．b两点中，哪一点电势高？14.两个同心导体环。

3 楞次定律◎必做部分1．如图表示闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是( )解析：由右手定则可判定A中ab中电流由a向b，B中由b向a，C中由b向a，D 中由b向a，故A正确．答案： A2．如图所示，光滑U形金属框架放在水平面内，上面放置一导体棒，有匀强磁场B垂直框架所在平面，当B发生变化时，发现导体棒向右运动，下列判断正确的是 ( )A．棒中电流从b→a B．棒中电流从a→bC．B逐渐增大D．B逐渐减小解析：ab棒是因“电”而“动”，所以ab棒受到的安培力向右，由左手定则可知电流方向a→b，故B对，由楞次定律可知B逐渐减小，D对．答案：BD3．如图所示，螺线管cd的导线绕法不明，当磁铁ab插入螺线管时，闭合电路中有图示方向的感应电流产生，下列关于螺线管磁场极性的判断，正确的是( )A．c端一定是N极B．d端一定是N极C．c端的极性一定与磁铁b端的极性相同D．因螺线管的绕法不明，故无法判断极性解析：根据楞次定律的另一种表述：“感应电流的效果总是阻碍引起感应电流的原因”，本题中螺线管中产生感应电流的原因是磁铁ab的下降，为了阻碍该原因，感应电流的效果只能使磁铁与螺线管之间产生相斥的作用，即螺线管的c端一定与磁铁的b端极性相同，与螺线管的绕法无关．但因为磁铁ab的N、S极性不明，所以螺线管cd的两端极性也不能明确，所以A、B、D错，C对．答案： CA中接4．如图所示，A、B两回路中各有一开关S1、S2，且回路有电源，回路B中接有灵敏电流计，下列操作及相应的结果中可能的是( )A．先闭合S2，后闭合S1的瞬间，电流计指针偏转B．S1、S2闭合后，在断开S2的瞬间，电流计指针偏转C．先闭合S1，后闭合S2的瞬间，电流计指针偏转D．S1、S2闭合后，在断开S1的瞬间，电流计指针偏转解析：回路A中有电源，当S1闭合后，回路中有电流，在回路的周围产生磁场，回路B中有磁通量，在S1闭合或断开的瞬间，回路A中的电流从无到有或从有到无，电流周围的磁场发生变化，从而使穿过回路B的磁通量发生变化，产生感应电动势，此时若S2是闭合的，则回路B中有感应电流，电流计指针偏转，所以选项A、D正确．答案：AD5.如图所示，螺线管B置于闭合金属圆环A的轴线上，当B中通过的电流I减小时( )A．环A有缩小的趋势B．环A有扩张的趋势C．螺线管B有缩短的趋势D．螺线管B有伸长的趋势解析：当B中通过的电流减小时，穿过A线圈的磁通量减小，产生感应电流，由楞次定律可以判断出A线圈中有顺时针方向的感应电流(左边看)，又根据左手定则，线圈各部分受沿径向向里的安培力，所以A线圈有缩小的趋势，故A正确；另外，螺线管与环之间的引力减小．故螺线管有伸长的趋势，故D正确．答案：AD6．如图所示，螺线管与电流表组成闭合电路，条形磁铁位于螺线管上方，下端为N极，则当螺线管中产生的感应电流( )A．方向与图示方向相同时，磁铁靠近螺线管B．方向与图示方向相反时，磁铁靠近螺线管C．方向与图示方向相同时，磁铁远离螺线管D．方向与图示方向相反时，磁铁远离螺线管解析：磁铁靠近螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相同，A对，B错；磁铁远离螺线管时，根据楞次定律，螺线管中感应电流方向与图示方向相反，C 错，D对．答案：AD7．如图，均匀带正电的绝缘圆环a与金属圆环b同心共面放置，当a绕O点在其所在平面内旋转时，b中产生顺时针方向的感应电流，且具有收缩趋势，由此可知，圆环a( )A．顺时针加速旋转B．顺时针减速旋转C．逆时针加速旋转D．逆时针减速旋转解析：由楞次定律，欲使b中产生顺时针电流，则a环内磁场应向里减弱或向外增强，r a环的旋转情况应该是顺时针减速或逆时针加速，由于b环又有收缩趋势，说明a环外部磁场向外，内部向里，故选B.答案： B8.如图所示，使通电导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，A、B两线圈的运动情况是( )A．从左向右看，A逆时针转动，B顺时针转动B．从左向右看，A顺时针转动，B逆时针转动C．从左向右看，A、B都逆时针转动D．从左向右看，A、B都顺时针转动解析：通电直导线产生的磁场在导线的左侧垂直于纸面向外，在导线的右侧垂直于纸面向里，当导线在垂直纸面的平面内以虚线CD为轴逆时针(从左向右看)转动时，会使穿过线圈A、B的磁通量减少，根据楞次定律可知，为了阻碍磁通量的减少，两线圈都会随通电直导线一起逆时针转动．答案： C9．如图所示，闭合金属圆环沿垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是( )A．向左拉出和向右拉出时，环中的感应电流方向相反B．向左或向右拉出时，环中的感应电流方向都是沿顺时针方向的C．向左或向右拉出时，环中的感应电流方向都是沿逆时针方向的D．环在离开磁场之后，仍然有感应电流解析：不管将金属圆环从哪边拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场总要阻碍原磁通量的减少．感应电流的磁场方向与原磁场方向相同，应用安培定则可以判断出感应电流的方向是顺时针方向的．B正确，A、C错误．另外在圆环离开磁场后，无磁通量穿过圆环，该种情况无感应电流，故D错误．答案： B10．一金属方框abcd从离磁场区域上方高A处自由落下，然后进入与线框平面垂直的匀强磁场中，在进入磁场的过程中，可能发生的情况是(如图所示)( )A．线框做加速运动，加速度a<gB．线框做匀速运动C．线框做减速运动D．线框会反跳回原处解析：当线框下落进入磁场过程中，感应电流的磁场将阻碍线框进入磁场，这就说明进入磁场时产生的感应电流使线框受到向上的安培力，且大小与进入磁场时的速度有关，设为F.如果F＝mg，线框将匀速进入磁场．如果F<mg，线框将加速进入磁场，加速度小于g.如果F>mg，线框将减速进入磁场．由此可见，线框进入磁场的运动特点是由其自由下落的高度h决定的(对于确定的线圈)，A、B、C三种情况均有可能．但D项所示情况绝不可能，因为线框进入磁场，才会受到向上的安培力，受到安培力是因为有电流，可见在磁场中已经有一部分机械能转化为电能，机械能不守恒，故线框绝不会反跳回原处．答案：ABC11.如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中( )A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向解析：圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流为顺时针；再摆到b的过程中，磁通量向外减小，感应电流为逆时针，所以选A；由于圆环所在处的磁场，上下对称，所受安培力竖直方向平衡，因此总的安培力沿水平方向，故D正确．答案：AD12．如图，金属环A用轻绳悬挂，与长直螺线管共轴，并位于其左侧．若变阻器滑片P 向左移动，则金属环A将向________(填“左”或“右”)运动，并有________(填“收缩”或“扩张”)趋势．解析：滑片P向左移动时，电阻减小，电流增大，穿过金属环A的磁通量增加，根据楞次定律，金属环将向左运动，并有收缩趋势．答案：左收缩◎选做部分13.如图，一载流长直导线和一矩形框固定在同一平面内，线框在长直导线右侧，且其长边与长直导线平行．已知在t＝0到t＝t1的时间间隔内，直导线中电流i发生某种变化，而线框中的感应电流总是沿顺时针方向；线框受到的安培力的合力先水平向左、后水平向右．设电流i正方向与图中箭头所示方向相同，则i随时间t变化的图线可能是( )解析：因通电导线周围的磁场离导线越近磁场越强，而线框中左右两边的电流大小相等，方向相反，所以受到的安培力方向相反，导线框的左边受到的安培力大于导线框的右边受到的安培力，所以合力与左边导线框受力的方向相同．因为线框受到的安培力的合力先水平向左，后水平向右，根据左手定则，导线框处的磁场方向先垂直纸面向里，后垂直纸面向外，根据右手螺旋定则，导线中的电流先为正，后为负，所以选项A正确；选项B、C、D 错误．答案： A14．我们可以通过实验探究电磁感应现象中感应电流方向的决定因素和遵循的物理规律．以下是实验探究过程的一部分．(1)如图甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道_____________________________________________________ ________________________________________________________________________.(2)如图乙所示，实验中发现闭合开关时，电流表指针向右偏．电路稳定后，若向左移动滑动触头，此过程中电流表指针向________偏转；若将线圈A抽出，此过程中电流表指针向________偏转(均选填“左”或“右”)．解析：(1)电流表没有电流通过时，指针在中央位置，要探究线圈中电流的方向，必须知道电流从正(负)接线柱流入时，指针的偏转方向．(2)闭合开关时，线圈A中的磁场增强，线圈B中产生的感应电流使电流表向右偏，则当左移滑片时，会使线圈A中的磁场增强，电流表指针将向右偏；当线圈A抽出，在线圈B 处的磁场减弱，线圈B中产生的感应电流将使电流表指针向左偏．答案：(1)电流从正(负)接线柱流入时，电流表指针的偏转方向(2)右左。

学案3 习题课：楞次定律的应用题组一来拒去留法1.如图1所示，线圈两端与电阻相连构成闭合回路，在线圈上方有一竖直放置的条形磁铁，磁铁的N极朝下．在磁铁的N极向下靠近线圈的过程中()图1A．通过电阻的感应电流方向由a到b，线圈与磁铁相互排斥B．通过电阻的感应电流方向由b到a，线圈与磁铁相互排斥C．通过电阻的感应电流方向由a到b，线圈与磁铁相互吸引D．通过电阻的感应电流方向由b到a，线圈与磁铁相互吸引[答案] B[解析]根据楞次定律，感应电流的磁场总是阻碍磁通量的变化，因此阻碍条形磁铁的下落，即来拒去留，同名磁极相斥，所以线圈上端为N极，根据安培定则判断线圈电流方向向下，线圈下端为正极，上端为负极，电流方向从下端由b经电阻到a再回到线圈负极，B对．2．如图2所示，一质量为m的条形磁铁用细线悬挂在天花板上，细线从一水平金属圆环中穿过．现将环从位置Ⅰ释放，经过磁铁到达位置Ⅱ，设环经过磁铁上端和下端附近时细线的张力分别为F T1和F T2，重力加速度大小为g，则()图2A．F T1＞mg，F T2＞mgB．F T1＜mg，F T2＜mgC．F T1＞mg，F T2＜mgD．F T1＜mg，F T2＞mg[答案] A[解析]当环经过磁铁上端，穿过环的磁通量增加，圆环中的感应电流的磁场要阻碍其磁通量增加，所以磁铁对环有向上的斥力作用，由牛顿第三定律，环对磁铁有向下的斥力作用，使得细线对磁铁的拉力大于磁铁的重力，即F T1＞mg；同理，当环经过磁铁下端时，穿过环的磁通量减小，圆环中感应电流的磁场要阻碍其磁通量减小，所以磁铁对环有向上的吸引力作用，由牛顿第三定律，则环对磁铁有向下的吸引力作用，使得细线对磁铁的拉力大于磁铁的重力，即F T2＞mg，选项A正确．3．如图3所示，粗糙水平桌面上有一质量为m的铜质矩形线圈．当一竖直放置的条形磁铁从线圈中线AB正上方快速经过时，若线圈始终不动，则关于线圈受到的支持力F N及在水平方向运动趋势的正确判断是()图3A．F N先小于mg后大于mg，运动趋势向左B．F N先大于mg后小于mg，运动趋势向左C．F N先小于mg后大于mg，运动趋势向右D．F N先大于mg后小于mg，运动趋势向右[答案] D[解析]条形磁铁从线圈正上方由左向右运动的过程中，线圈中的磁通量先增大后减小，根据楞次定律的第二种描述：“来拒去留”可知，线圈先有向下和向右的趋势，后有向上和向右的趋势；故线圈受到的支持力先大于重力后小于重力；运动趋势向右．故选D.4．如图4所示，两个相同的轻质铝环套在一根水平光滑绝缘杆上，当一条形磁铁向左运动靠近两环时，两环的运动情况是()图4A．同时向左运动，间距变大B．同时向左运动，间距变小C．同时向右运动，间距变小D．同时向右运动，间距变大[答案] B[解析]磁铁向左运动，穿过两环的磁通量均增加．根据楞次定律，感应电流的磁场将阻碍原磁通量增加，所以两者都向左运动．另外，两环产生的感应电流方向相同，依据安培定则和左手定则可以判断两个环之间是相互吸引的，所以选项A、C、D错误，B正确．题组二增缩减扩法5.如图5所示，匀强磁场垂直于软导线回路平面，由于磁场发生变化，回路变为圆形．则磁场()图5A．逐渐增强，方向向外B．逐渐增强，方向向里C．逐渐减弱，方向向外D．逐渐减弱，方向向里[答案]CD[解析]对于线圈来说，圆形面积最大，即由于磁场变化，导致线圈面积变大，根据楞次定律增缩减扩，可判断磁场在减弱，可能是方向向外的磁场逐渐减弱也可能是方向向里的磁场逐渐减弱，选项C、D对．6.如图6所示，在水平面上有一固定的导轨，导轨为U形金属框架，框架上放置一金属杆ab，不计摩擦，在竖直方向上有匀强磁场，则()图6A．若磁场方向竖直向上并增强时，杆ab将向右移动B．若磁场方向竖直向上并减弱时，杆ab将向右移动C．若磁场方向竖直向下并增强时，杆ab将向右移动D．若磁场方向竖直向下并减弱时，杆ab将向右移动[答案]BD[解析]不管磁场方向竖直向上还是竖直向下，当磁感应强度增大时，回路中磁通量变大，由楞次定律知杆ab将向左移动，反之，杆ab将向右移动，选项B、D正确．7.如图7所示，光滑固定金属导轨M、N水平放置，两根导体棒P、Q平行放在导轨上，形成闭合回路．当一条形磁铁从上方向下迅速接近回路时，可动的两导体棒P、Q将()图7A．保持不动B．相互远离C．相互靠近D．无法判断[答案] C[解析]效果法：四根导体组成闭合回路，当磁铁迅速接近回路时，不管是N极向下还是S 极向下，穿过回路的磁通量都增加，闭合回路中产生感应电流，感应电流将“阻碍”原磁通量的增加，怎样来阻碍增加呢？可动的两根导体只能用减小回路面积的方法来阻碍原磁通量的增加，得到的结论是P、Q相互靠近，选项C正确．还可以用常规法，根据导体受磁场力的方向来判断．8．如图8所示，ab是一个可绕垂直于纸面的轴O转动的闭合矩形导线框，当滑动变阻器R 的滑片自左向右滑动时，线框ab的运动情况是()图8A．保持静止不动B．逆时针转动C．顺时针转动D．发生转动，但电源极性不明，无法确定转动的方向[答案] C[解析]根据题图所示电路，线框ab所处位置的磁场是水平方向的，当滑动变阻器的滑片向右滑动时，电路中电阻增大，电流减弱，则穿过闭合导线框ab的磁通量将减少．Φ＝BS sinθ，θ为线圈平面与磁场方向的夹角，根据楞次定律，感应电流的磁场将阻碍原来磁场的变化，则线框ab只有顺时针旋转使θ角增大，而使穿过线圈的磁通量增加，则C正确．注意此题并不需要明确电源的极性．题组三增离减靠法9.如图9所示，一个有弹性的金属线圈被一根橡皮绳吊于通电直导线的正下方，直导线与线圈在同一竖直面内，当通电直导线中电流增大时，弹性线圈的面积S和橡皮绳的长度l将()图9A．S增大，l变长B．S减小，l变短C．S增大，l变短D．S减小，l变长[答案] D[解析]当通电直导线中电流增大时，穿过金属线圈的磁通量增大，金属线圈中产生感应电流，根据楞次定律，感应电流要阻碍原磁通量的增大：一是用缩小面积的方式进行阻碍；二是用远离直导线的方法进行阻碍，故D正确．10．如图10所示，A为水平放置的胶木圆盘，在其侧面均匀分布着负电荷，在A的正上方用绝缘丝线悬挂一个金属圆环B，使B的环面水平且与圆盘面平行，其轴线与胶木盘A的轴线OO′重合，现使胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，则()图10A．金属环B的面积有扩大的趋势，丝线受到的拉力增大B．金属环B的面积有缩小的趋势，丝线受到的拉力减小C．金属环B的面积有扩大的趋势，丝线受到的拉力减小D．金属环B的面积有缩小的趋势，丝线受到的拉力增大[答案] B[解析]胶木盘A由静止开始绕其轴线OO′按箭头所示方向加速转动，形成环形电流，环形电流的大小增大，根据右手螺旋定则知，通过B的磁通量向下，且增大，根据楞次定律的另一种表述，引起的效果阻碍原磁通量的增大，知金属环的面积有缩小的趋势，且有向上的运动趋势，所以丝线的拉力减小．故B正确，A、C、D错误．11.如图11所示，通电螺线管两侧各悬挂一个小铜环，铜环平面与螺线管截面平行，当开关S接通瞬间，两铜环的运动情况是()图11A ．同时向两侧推开B ．同时向螺线管靠拢C ．一个被推开，一个被吸引，但因电流正负极未知，无法具体判断D ．同时被推开或同时向螺线管靠拢，但因电源正负极未知，无法具体判断[答案] A[解析] 当开关S 接通瞬间，小铜环中磁通量从无到有，根据楞次定律，感应电流的磁场要阻碍磁通量的增加，则两环将向两侧运动．故A 正确．题组四 安培定则、左手定则、右手定则、楞次定律的区别运用12．如图12甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i 随时间t 的变化关系如图乙所示．在0～T 2时间内，直导线中电流向上，则在T 2～T 时间内，线框中感应电流的方向与所受安培力方向是 ( )图12A ．感应电流方向为顺时针，线框所受安培力的合力方向向左B ．感应电流方向为逆时针，线框所受安培力的合力方向向右C ．感应电流方向为顺时针，线框所受安培力的合力方向向右D ．感应电流方向为逆时针，线框所受安培力的合力方向向左[答案] C[解析] 在T 2～T 时间内，直导线电流方向向下，根据安培定则，知直导线右侧磁场的方向垂直纸面向外，电流逐渐增大，则磁场逐渐增强，根据楞次定律，金属线框中产生顺时针方向的感应电流．根据左手定则，知金属框左边受到的安培力方向水平向右，右边受到的安培力方向水平向左，离导线越近，磁场越强，则左边受到的安培力大于右边受到的安培力，所以金属框所受安培力的合力水平方向向右，故C 正确，A 、B 、D 错误．13．如图13所示，在匀强磁场中放有平行铜导轨，它与大线圈M 相连接，要使小导线圈N 获得顺时针方向的感应电流，则放在导轨上的金属棒ab 的运动情况(两线圈共面放置)是( )图13 A．向右匀速运动B．向左加速运动C．向右减速运动D．向右加速运动[答案]BC。

高中物理学习材料（灿若寒星**整理制作）1．(2012·北京高考)物理课上，老师做了一个奇妙的“跳环实验”。

如图1所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L 上，且使铁芯穿过套环。

闭合开关S的瞬间，套环立刻跳起。

某同学另找来器材再探究此实验。

他连接好电路，经重复试验，线圈上的套环均未动。

对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是() 图1A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同解析：金属套环跳起的原因是开关S闭合时，套环上产生感应电流与通电螺线管上的电流相互作用而引起的。

线圈接在直流电源上，S闭合时，金属套环也会跳起。

电压越高，线圈匝数越多，S闭合时，金属套环跳起越剧烈。

若套环是非导体材料，则套环不会跳起。

故选项A、B、C错误，选项D正确。

答案：D2.如图2所示，在匀强磁场中有一个用比较软的金属导线制成的闭合圆环。

在此圆环的形状由圆形变成正方形的过程中()A．环中有感应电流，方向a→d→c→bB．环中有感应电流，方向a→b→c→d 图2C．环中无感应电流D．条件不够，无法确定解析：由圆形变成正方形的过程中，面积减小，磁通量减小，由楞次定律可知正方形中产生a→d→c→b方向的电流，A对。

答案：A3．如图3所示为闭合电路中的一部分导体ab在磁场中做切割磁感线运动的情景，其中能产生由a到b的感应电流的是()图3解析：题目中导体做切割磁感线运动，先由感应电流产生的条件判断是否存在感应电流，再应用右手定则判断感应电流方向。

由右手定则可判定ab中的电流，A项中由a向b，B项中由b向a，C项中由b向a，D项中由b 向a。

故选A。

答案：A4.如图4所示，匀强磁场与圆形导体环平面垂直，导体ef与环接触良好，当ef向右匀速运动时()A．圆环中磁通量不变，环上无感应电流产生B．整个环中有顺时针方向的电流图4C．整个环中有逆时针方向的电流D．环的右侧有逆时针方向的电流，环的左侧有顺时针方向的电流解析：导体ef将圆分成两部分，导体向右移动时，右边的磁通量减小，左边的磁通量增加，根据楞次定律，左边电流为顺时针方向，右边电流为逆时针方向，应选D。

基本技能练1. （多选）如图1所示，A为通电线圈，电流方向如图，B、C为与A在同一平面内的两同心圆，①B、①C分别为通过两圆面的磁通量的大小，下述判断中正确的是图1A. 穿过两圆面的磁通量是垂直纸面向外的B. 穿过两圆面的磁通量是垂直纸面向里的C. ①B＞①CD. ①B＜①C解析通过B、C两圆面的磁场既有向外的磁场又有向里的磁场，磁通量应是向外与向里两部分的差。

垂直纸面向外的磁通量相同，面积越大，垂直纸面向里的磁通量越大，则合磁通量越小，故选项A、C正确。

答案AC2. 如图2所示，ab是一个可以绕垂直于纸面的轴0转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将A. 静止不动B. 逆时针转动C. 顺时针转动D. 发生转动，但因电源的极性不明，无法确定转动的方向解析当P向右滑动时，电路中电阻减小，电流增大，穿过线圈ab的磁通量增大，根据楞次定律判断，线圈ab将顺时针转动。

答案C3•如图3所示，接有理想电压表的三角形导线框abc,在匀强磁场中向右运动，问：框中有无感应电流？a、b两点间有无电势差？电压表有无读数(示数不为零称有读数)( )图3A. 无、无、无B.无、有、有C. 无、有、无D.有、有、有解析应注意到产生感应电动势及感应电流的条件，同时还应了解电压表的工作原理。

由于穿过三角形导线框的磁通量不变，所以框中没有感应电流产生；由于ab边和bc边均做切割磁感线的运动，所以均将产生b端为正极的感应电动势，a、b两点间有电势差；由于没有电流流过电压表，所以其表头指针将不发生偏转，即电压表无读数(示数为零)。

综上所述：应选Co答案C4. 如图4所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A,下列各种情况中铜环A中没有感应电流的是( )A. 线圈中通以恒定的电流B. 通电时，使滑动变阻器的滑片P匀速移动解析当线圈中通恒定电流时，产生的磁场为稳恒磁场，通过铜环A的磁通量不发生变C. 通电时，使滑动变阻器的滑片P加速移动D. 将电键突然断开的瞬间化，不会产生感应电流。
